Introducción de EBB
EBB = Placa de ruptura del extrusor

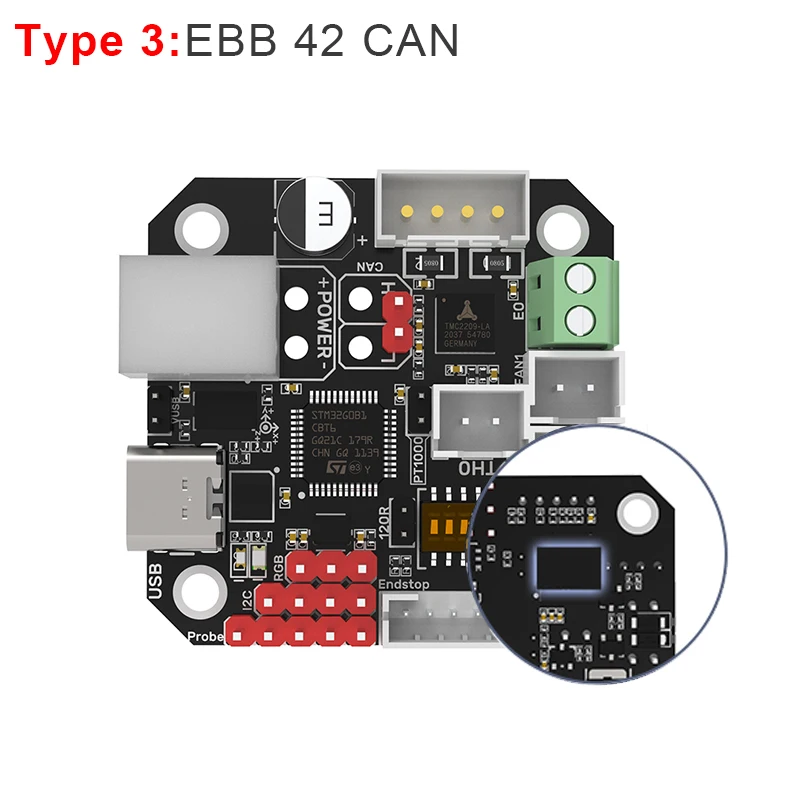

BIGTREETECH EBB42 CAN es una placa adaptadora de boquilla especialmente diseñada para el 42

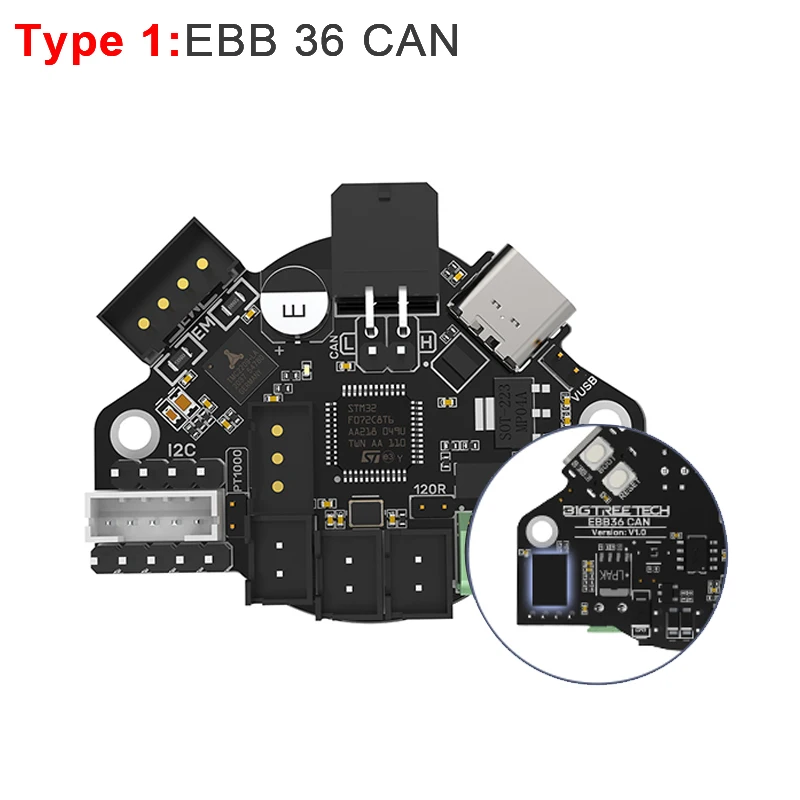

Motor paso a paso de extrusor, BIGTREETECH EBB36 CAN es una placa adaptadora de boquilla especialmente
Diseñados para el motor paso a paso del extrusor 3, lanzados por el equipo de impresión 3D Shenzhen Big
Tecnología del árbol Co., Ltd.Pueden comunicarse a través del puerto USB o CAN BUS, en gran medida
simplificando el cableado.
Características
1.Con los botones BOOT y RESET reservados, los usuarios pueden actualizar el firmware a través del modo DFU mediante USB.
2.El circuito de protección agregado en el termistor evita quemar el chip de control principal causado por una corriente de fuga de la varilla calefactora.
3.El usuario puede seleccionar los valores de las resistencias pull-up del termistor a través de un cable de puente, para admitir PT1000 (resistencias pull-up de 2K), lo que lo hace conveniente para el bricolaje.
4.Conecte el USB con la tapa del puente para encenderlo, lo que aísla eficazmente el tablero de control principal DC-DC del USB 5V.
5.La interfaz I2C reservada permite la detección de roturas y obstrucciones del filamento y admite otras funciones de bricolaje.
6.Los diodos anti-retroceso agregados en la varilla calefactora y los puertos de los ventiladores protegen eficazmente el tubo MOS contra quemaduras debido al voltaje inverso.
7.La protección de conexión anti-reversa en la interfaz de alimentación evita que los usuarios quemen la placa base cuando conectan por error la línea de alimentación inversa durante el bricolaje.
8.El MAX31865 integrado admite la selección de 2 o 4 cables de PT100/PT1000.
9.Admite comunicación vía CAN o USB.La resistencia del terminal 120R de CAN se puede seleccionar a través de la tapa del puente y reserva interfaces de expansión CAN.
10.El chip de protección ESD equipado en el puerto USB evita que la placa de control principal se rompa por la electricidad estática del puerto USB.
11.La placa adaptadora está equipada con terminales, cañas hembra, pernos de doble vía y tornillos, que son accesorios necesarios para el bricolaje, satisfaciendo en gran medida las necesidades de bricolaje de los clientes.
Para obtener más información sobre BTT EBB CAN, puede consultar este sitio web

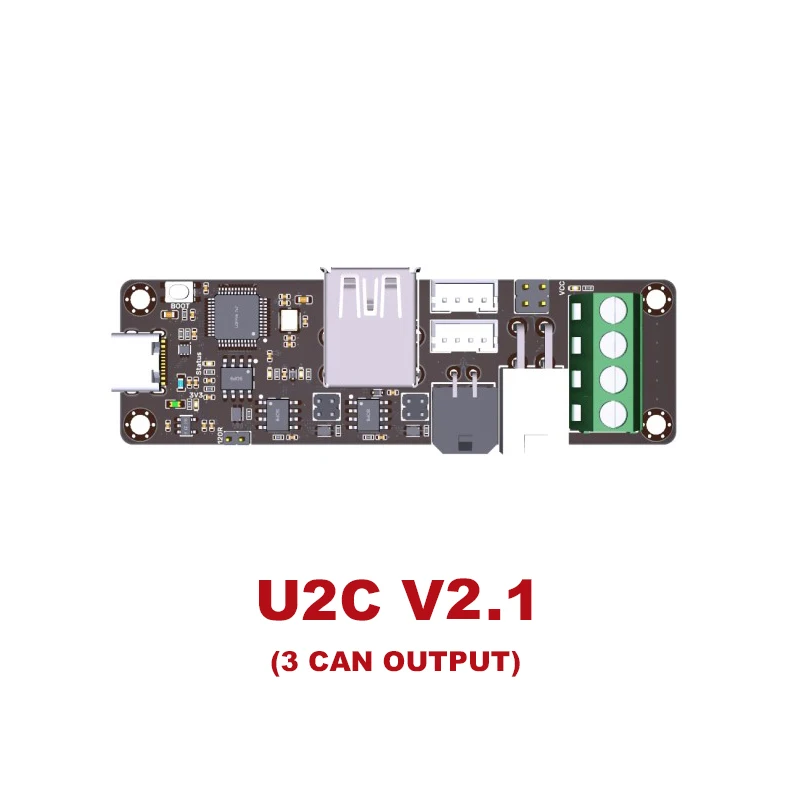

Introducción de U2C
BIGTREETECH U2C es un módulo de bus USB a CAN, que puede convertir el puerto USB de Raspberry Pi al bus CAN y conectar una placa base de impresión 3D, BIGTREETECH EBB35/36/42 CAN y otros productos a través del bus CAN.Hay muchas formas diferentes de interfaces CAN en la placa, que son útiles para conectarse a diferentes placas.
El bus CAN tiene muchas ventajas en el campo del control industrial, por lo que nuestra empresa ha lanzado este módulo USB a CAN.El bus CAN tiene una larga distancia de transmisión y se puede montar una gran cantidad de nodos, por lo que la placa base, EBB y otras placas de expansión se pueden montar en el mismo bus CAN al mismo tiempo.
1. Admite conexión de bus CAN, transmisión de datos prolongada, fuerte capacidad antiruido, fuerte rendimiento en tiempo real y alta confiabilidad.
2.La superficie de la PCB adopta el proceso ENIG.
3.El puerto TYPE-C está equipado con protección ESD para evitar que la electricidad estática dañe el hardware.
4. Admite actualización de firmware de la placa base a través de SWD o hardware DFU.
5.Más que en la interfaz CAN.
Versión del productoB1GTREETECH EBB36/42 CAN BUS
Aplicación: para conectar el dispositivo de expansión klipperKlipper oficial pronto admitirá STM32GOB1CBT6. Se envían dos chips al azarControlador TMC2209 integrado
Utilizado para extrusoraSoporta PT100 o PT1000 de 2 o 4 hilos (MAX31865)
La resistencia del terminal 120R de CAN se puede seleccionar a través de la tapa del puentePuerto RGB reservado para iluminaciónPara elegir si el USB proporciona alimentación para la placa base a través de la tapa del puenteBIGTREETECH U2C V1.0 y BIGTREETECH U2C V1.1
Se agregó una interfaz CAN OUT*, que se puede utilizar para conectarse a la interfaz sin transceptor CAN pero con función CAN, como conectarse al puerto USB de la placa base.Instalación
Aplicable para motores de 35/36/42 mm.
Para evitar cortocircuitos, tenga cuidado de no que la cabeza de la placa base entre en contacto con el metal.Diagrama de tamañoDiagrama de cableado
