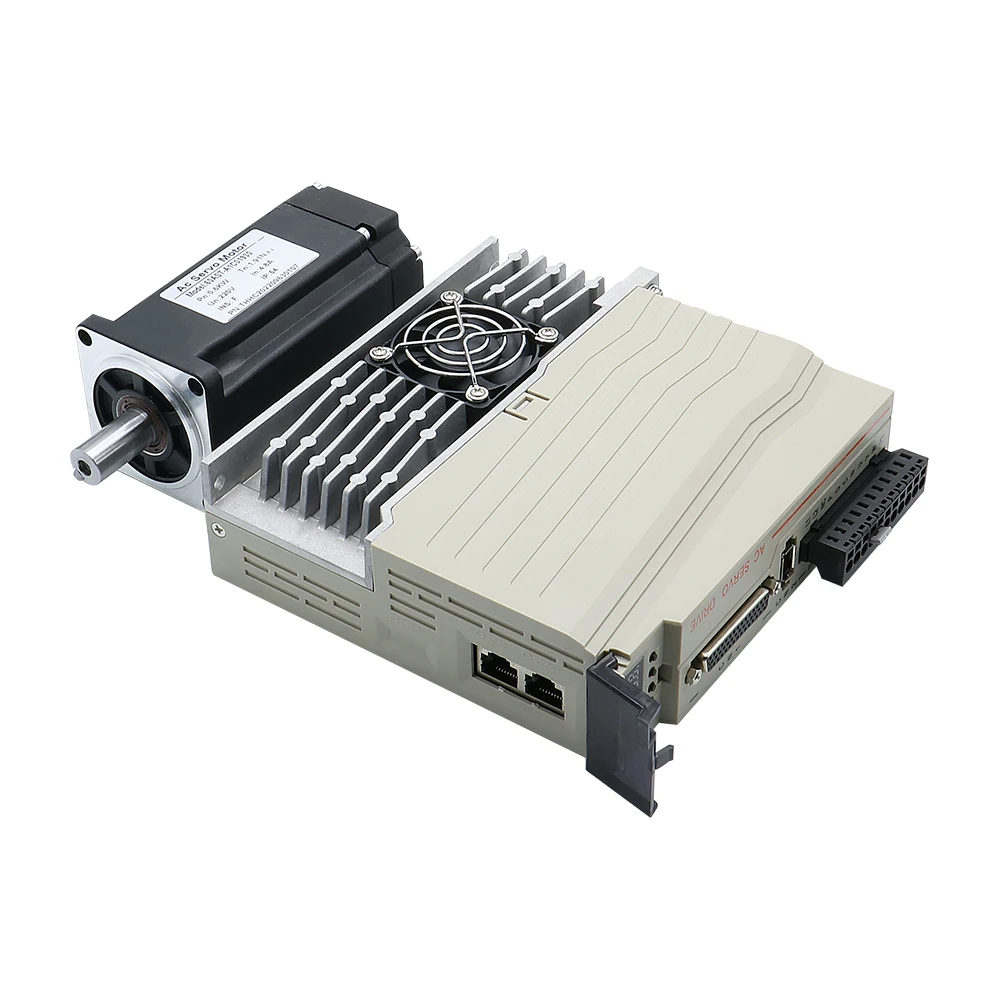

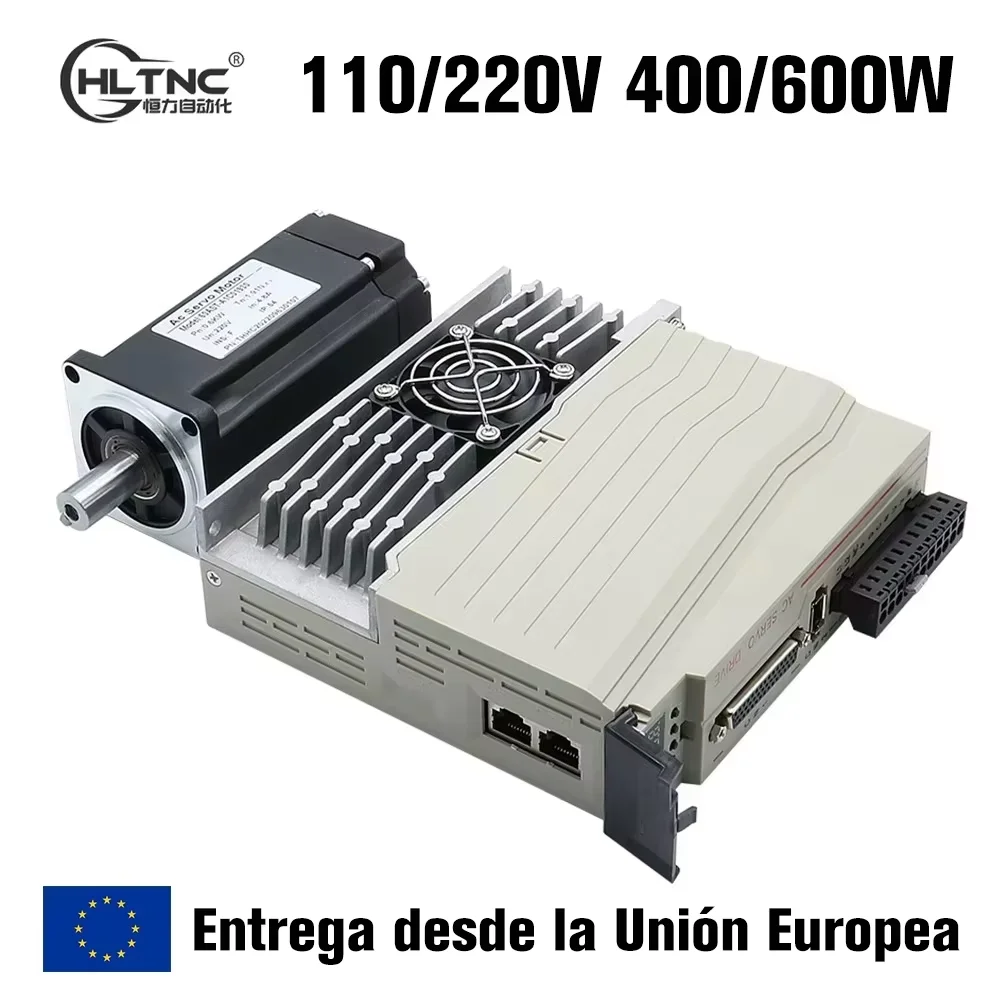

Kit de Motor Servo HLTNC 60 AST 400W 1.3N 600W 1.9N 110/220V con Codificador Absoluto Magnético de 17 bits + Controlador T3D 15A para Grabador CNC

Servomotor con encoder absoluto magnético de 17 bits

Modelo de Servomotor

Brida del motor

Potencia

RS485

(Modbus)

Personalizado

cable

longitud

Freno

Eje del motor

Diámetro

60AST-A1C01330

Nema24 60mmx60mm

distancia entre orificios de montaje

49.5mm）

400w

Soporte

(3-15 metros)

Opcional

14mm

Con llave de 5 mm

60AST-A1C01930

600w

80AST-A1C02430

Nema32 80mmx80mm

63.6mm )

750w

19mm

Con llave de 6 mm

80AST-A1C04025

1000w

Haz clic en el modelo para ver más detalles.

Manual de usuario sencillo, por favor descárguelo desde el siguiente enlace.

Descarga (Inglés)

Descarga (Portugués)

Descarga (Русский)

Se puede proporcionar un dibujo 3D del motor.

No requiere batería de respaldo. La posición se recuerda incluso después de una pérdida de energía, sin necesidad de homing al inicio. Resolución de hasta 131.072 cuentas/rev para una precisión a nivel de micras.

Funciona en cualquier parte del mundo. Se adapta automáticamente a la tensión de red local.

Seleccione el modelo que necesita en el menú de variantes.

Brida estándar de 60 mm, eje de 14 mm (con chavetero incluido). Reemplazo directo para muchos motores paso a paso NEMA23 o servos más antiguos.

Codificador magnético + conmutación sinusoidal = funcionamiento silencioso y sin marcas de vibración en su pieza de trabajo.

400W 1.3N y 600W 1.9N

Opción 1: 400W de potencia, par nominal de 1.3 N·m (Newton metros).

Opción 2: 600W de potencia, par nominal de 1.9 N·m.

Los usuarios pueden elegir el motor de potencia adecuado para su máquina de grabado CNC según sus requisitos de carga, velocidad y rigidez.

110/220V

Se refiere al rango de voltaje de operación de entrada del servomotor. Esto indica que el motor es compatible con entradas de voltaje amplias y puede utilizarse tanto en regiones con red de 110V (como Norteamérica y Japón) como en regiones con red de 220V (como China y la mayor parte de Europa). Esto proporciona una buena universalidad.

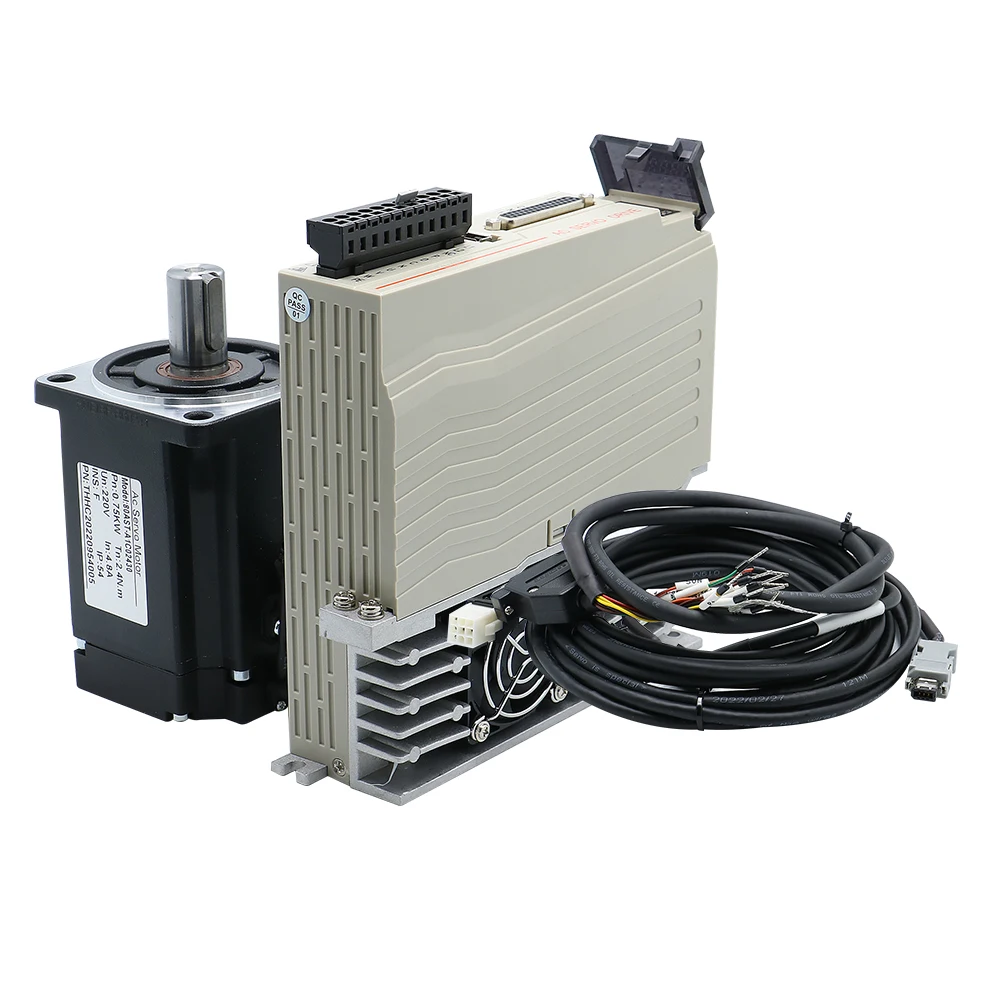

Kit de servomotor: Este es un kit de servomotor que normalmente incluye el propio servomotor y el controlador que lo acompaña.

Con codificador absoluto magnético de 17 bits

Magnético: Se refiere al tipo de codificador que es un codificador magnetoeléctrico. Estos tipos de codificadores suelen tener estructuras compactas, fuertes capacidades anticontaminación y ventajas de costo en comparación con los codificadores ópticos.

17bit Absoluto

17 bits: indica que la resolución del codificador es de 17 bits. Esto significa que el codificador puede distinguir 2 ^ 17 = 131072 posiciones por revolución. La resolución es extremadamente alta, lo que proporciona una retroalimentación de posición extremadamente precisa.

Absoluto: Se refiere a un codificador absoluto. Este codificador no necesita volver a cero (encontrar el origen) después de un corte de energía y un reinicio, ya que puede leer y emitir directamente la información de posición absoluta del motor. Esto es muy importante para las aplicaciones CNC, ya que puede mejorar la eficiencia y la fiabilidad, y evitar operaciones complejas de puesta a cero cada vez que se enciende la máquina.

+ Controlador T3D 15A

T3D

Este es el modelo del servomotor correspondiente.

15A: Se refiere a la corriente de salida máxima de 15A para el controlador. Esta capacidad de corriente es suficiente para accionar los motores de 400W y 600W incluidos en el kit (típicamente los motores de 400W tienen una corriente nominal de alrededor de 2-3A, los motores de 600W tienen una corriente nominal de alrededor de 3-4A, y los controladores de 15A tienen suficiente margen para manejar corrientes pico).

Opción 1

1* Motor servo 400W 60AST-A1C01330 (absoluto de 17 bits)

1* Controlador de CA T3D-L15A (sin ventiladores)

1* Cable Encoder de 3 Metros + Cable de Alimentación

1* Cable de señal de control

Resistencia de 2* 2K 1/4W

1 * Cable RS485

Opción 2
