DC 12 V 24 V 8 isolierter Eingang und 8 Ausgänge DIN35 C45 Schienenbox UART RS485 Relaismodul Modbus RTU Steuerschalterplatine
Rückgabe- und Erstattungsrichtlinie
Berechtigte Artikel sind durch Rückgabe- und Erstattungsunterstützung abgedeckt. Wenn der Artikel nicht ankommt oder nicht der Beschreibung entspricht, kann der Käufer Hilfe anfordern.
Sicherheit und Datenschutz
Sichere Zahlungen: Wir geben Ihre persönlichen Daten nicht ohne Ihre Zustimmung an Dritte weiter.
Geschützte persönliche Daten: Wir schützen Ihre Privatsphäre und bewahren Ihre persönlichen Daten sicher auf.
AI-Angebot für Ihren Markt
Empfohlene Auswahl basierend auf Kategorie, Versandroute, Liefergeschwindigkeit und Beliebtheit in Ihrem gewählten Markt.
Warum dieses Produkt zu Ihrem Markt passt
- • Geschätzte Lieferung: 7.
- • Starkes Kundensignal: 5.0★ aus 17 Bewertungen.
- • Die Empfehlungen konzentrieren sich auf diese Kategorie und Ihre Marktverfügbarkeit.
Produktspezifikationen
Detaillierte Produktbeschreibung
Dieses Produkt wird mit verfügbaren Optionen, Preis für den ausgewählten Markt und geprüften Spezifikationen angezeigt.
- Marke: eletechsup
- Herstellerland: China
- Verkäufe: 55
- Paketgröße: 18 × 13 × 6 cm
- Paketgewicht: 0.25 kg
Wählen Sie vor dem Hinzufügen zum Warenkorb eine verfügbare Option und prüfen Sie die Menge.

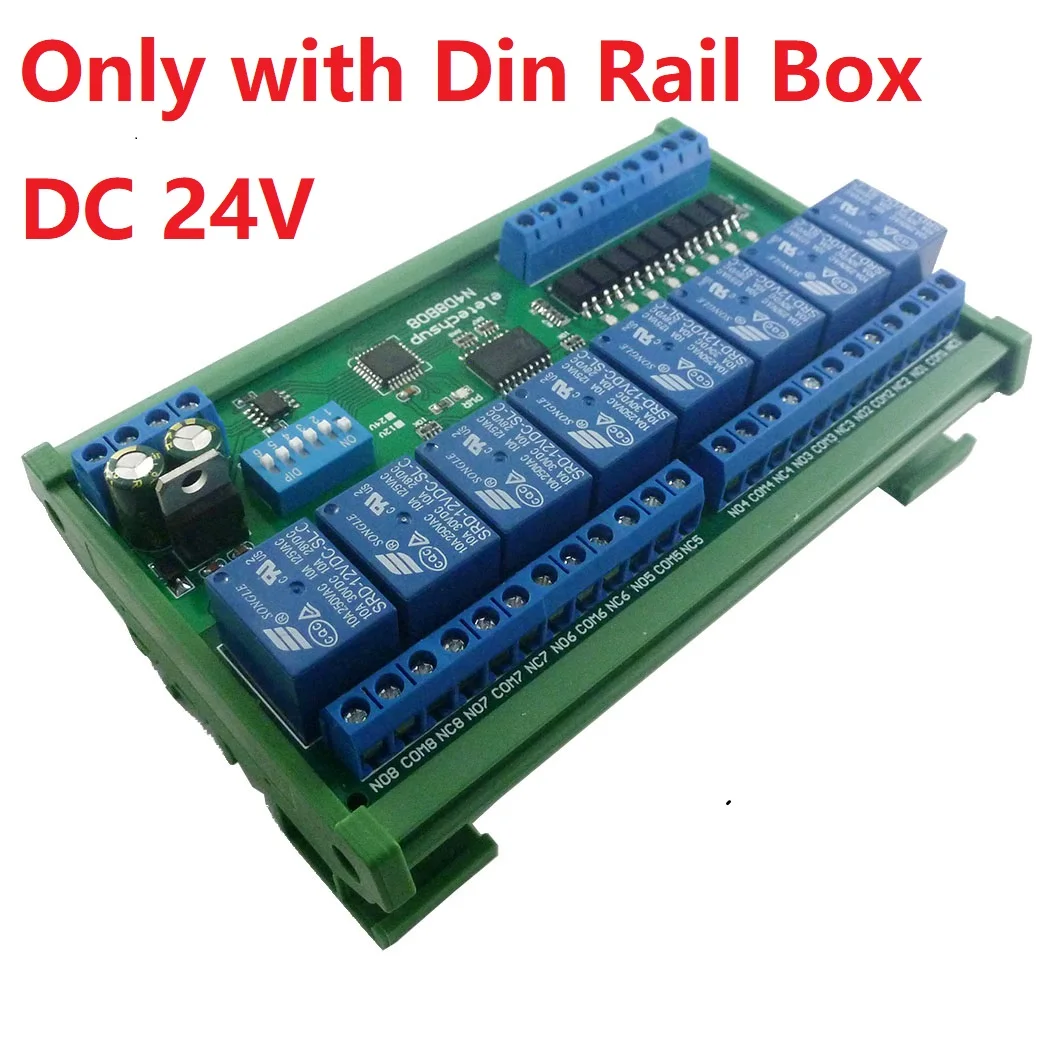

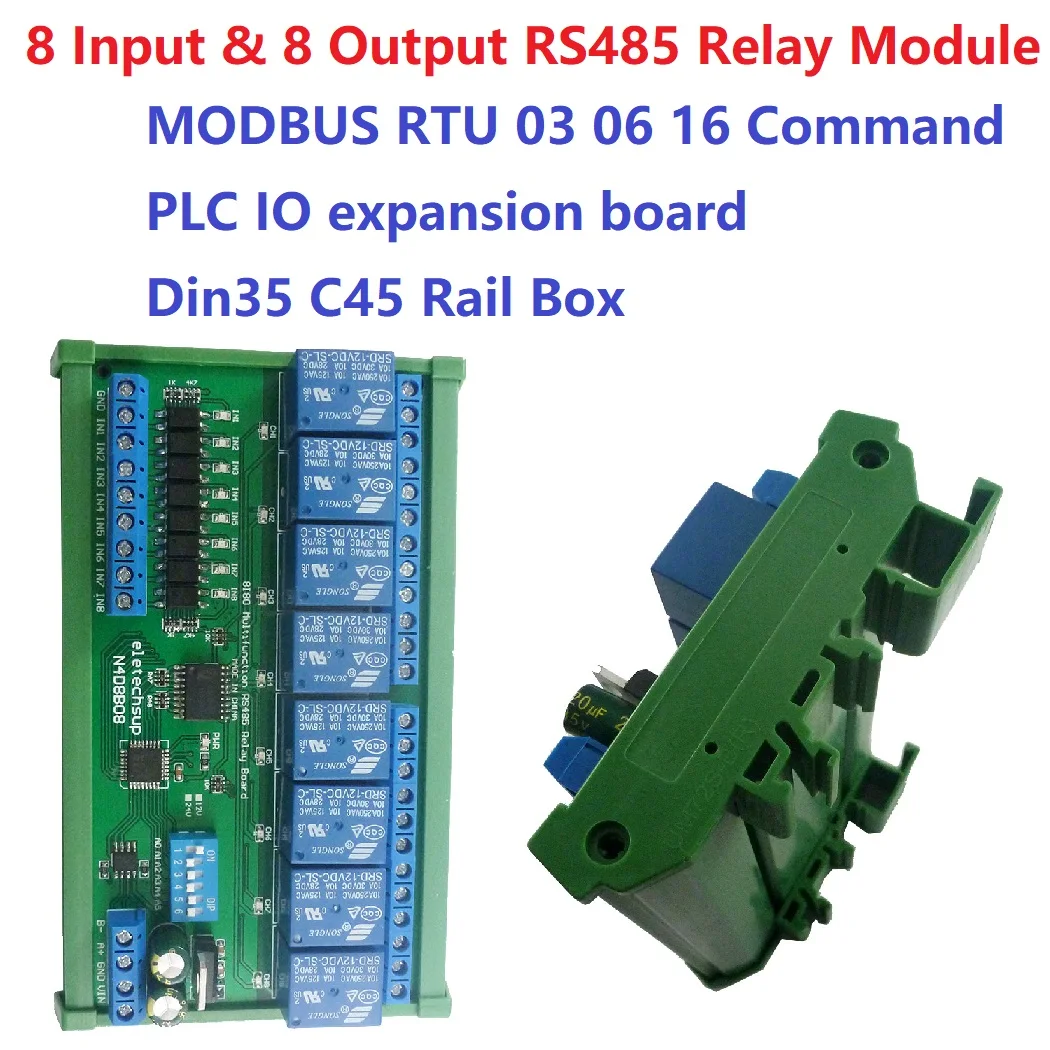

Product Name: DC 12V 24V 8 Isolated Input & 8 Output DIN35 C45 Rail Box UART RS485 Relay Module Modbus RTU Control Switch Board
Package inlcuded
1PCS DC 12V/24V 8 Input & 8 Output RS485 Relay Module
Description
1: DC 12V (12V Version), DC 24V (24V Version)
2: Standby current (all relays closed) 13MA, 1 relay open 41MA, 2 relays open 69MA, 3 relays open 95MA,4 relays open 122MA,5 relays open 149MA,6 relays open 174MA, 7 relays open 198MA,8 relays open 225MA
3 8 photoelectric isolation Input ports (NPN low level active ), the input and output relationship can be set to associated (default) and non-associated through commands.
4: ''open'' ''close'' ''Momentary'' ''Self-locking'' ''Interlock'' ''Delay'' 6 Commands
5: MODBUS RTU command, Support 03 06 16 function code
6: Under the ''Delay'' command,the maximum delay is 255 seconds
7 MODBUS commands can be made serial HyperTerminal (serial assistant) OR ''Modbus Poll'' Enter
8 Under the MODBUS command mode, it can support up to 64 devices in parallel
9 The default baud rate is 9600BPS. The baud rate can be selected through jumpers: 19200BPS

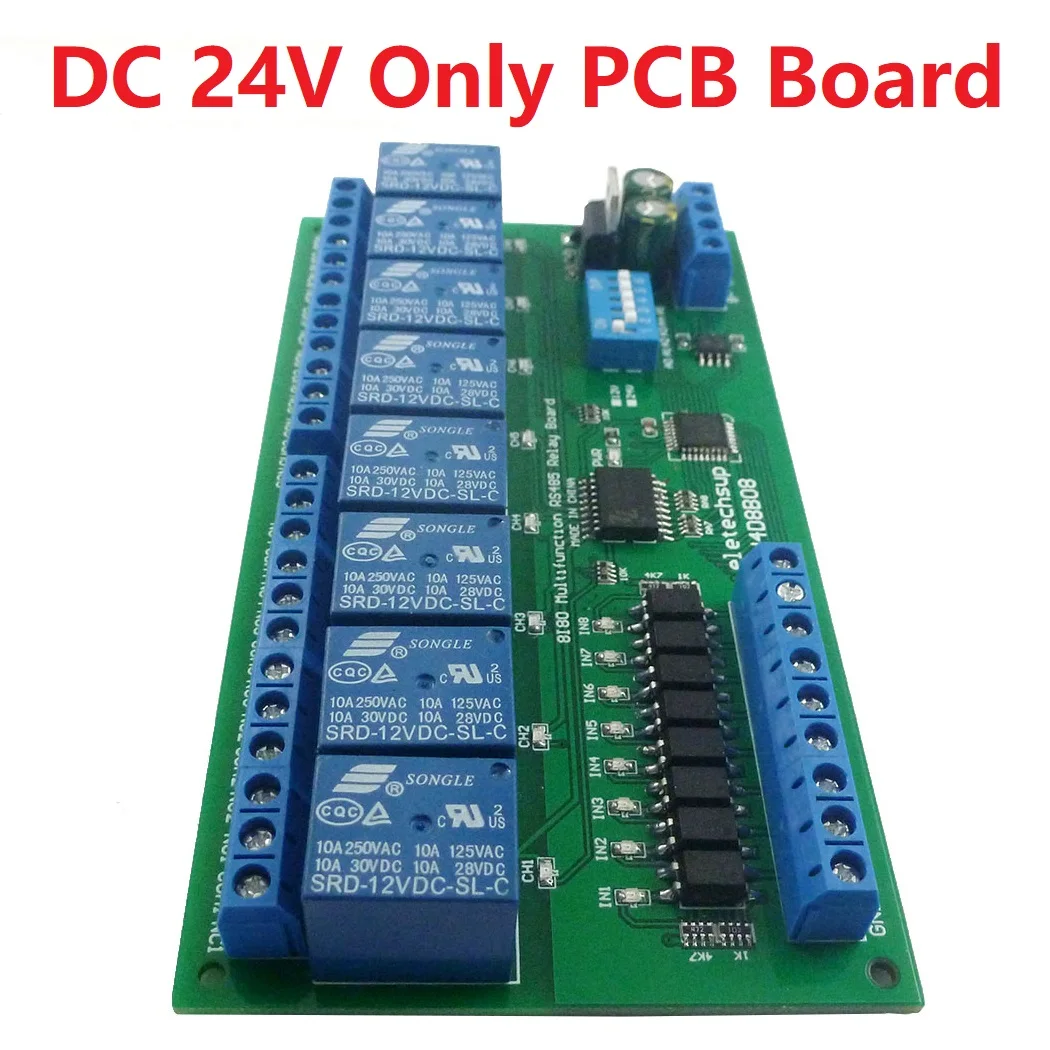

10 Size: 136 * 72 * 20mm(Only PCB Board);140 * 88* 42mm(with Din Rail Box)
11 Weight: 134g(Only PCB Board);223g(with Din Rail Box)
12 Maximum load: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC
For more information, please Download instruction manual link

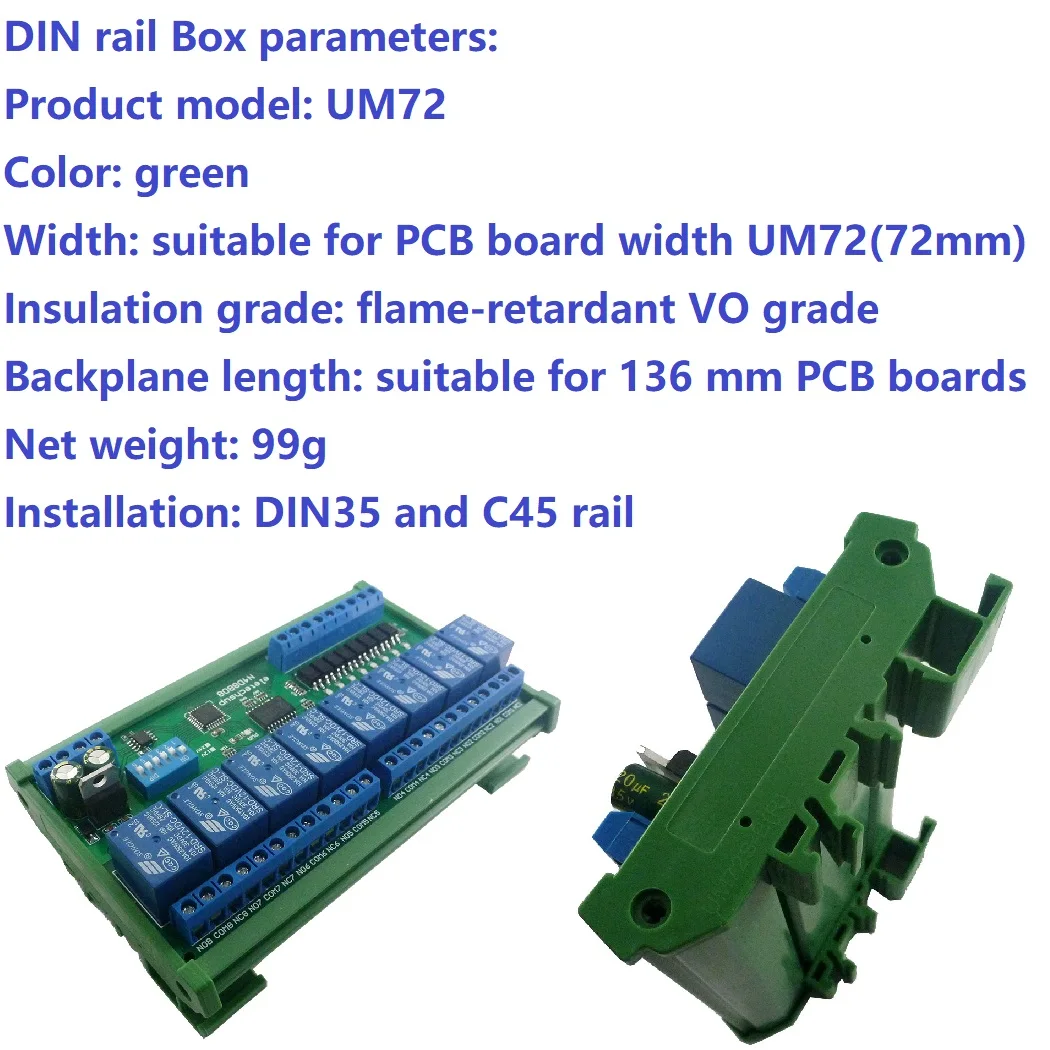

DIN rail Box parameters
Product model: UM72
Color: green
Width: suitable for PCB board width UM72(72mm)
Insulation grade: flame-retardant VO grade
Backplane length: suitable for 136 mm PCB boards
Net weight: 99g
Installation: DIN35 and C45 rail
Application
PLC IO expansion board
Smart Home,Home Automation,Wiser Home
PTZ CCTV Camera
Security Monitoring
Identification system
Motor FW & BW
Automatic curtain control
Typical applications
1 The dial switch (slave address) is invalid and can only control one module at a time.
MODBUS RTU command mode (HEX), you can control a variety of ways: Serial Hyper Terminal Control (need to manually add the CRC), Modbus Poll software control (software automatically add the CRC), PLC or MCU process control
Wiring Diagram

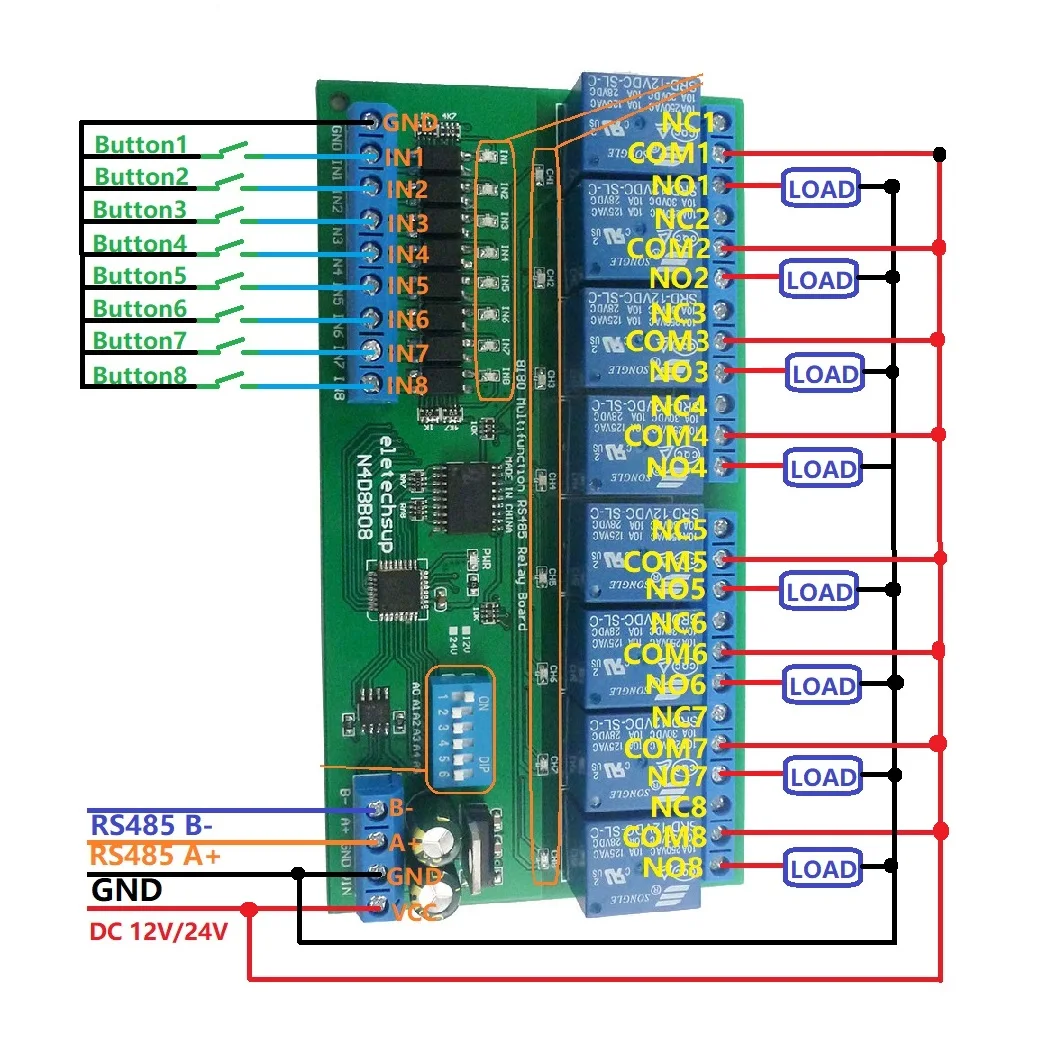

1 DC 12V/24 control circuit,Wiring diagram below. ''LOAD'' may be camera,LED lights, fans, motors and other DC 12V/24V equipment

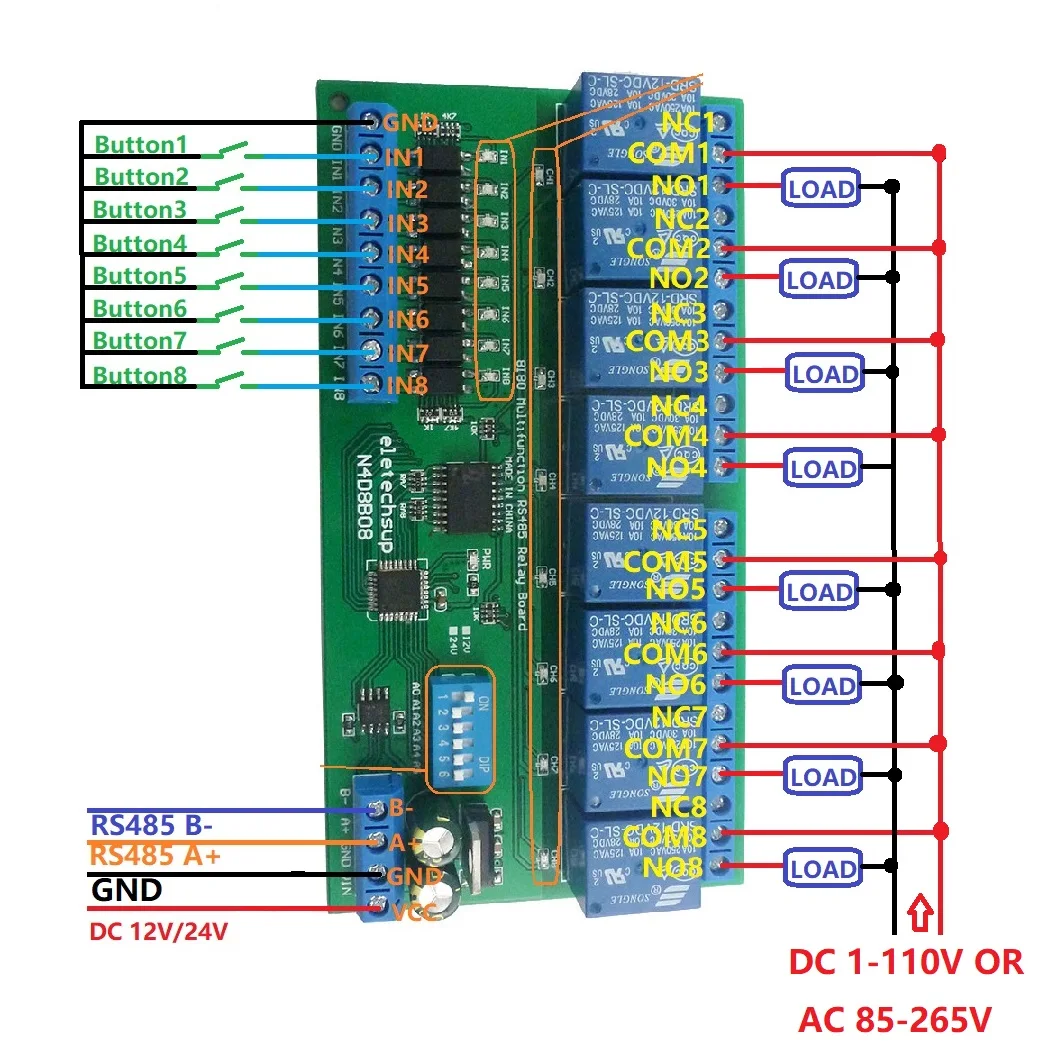

2 DC 1-110V OR AC 85-265V control circuit,Wiring diagram below(Note:If not DC 12V/24V load, need another DC 12V/24V power supply). ''LOAD'' may be LED lights, fans, motors Lights, fluorescent lights, solar water heaters and other DC AC equipmen
Test Software(We offer a demo video)
Serial HyperTerminal
Modbus Poll
