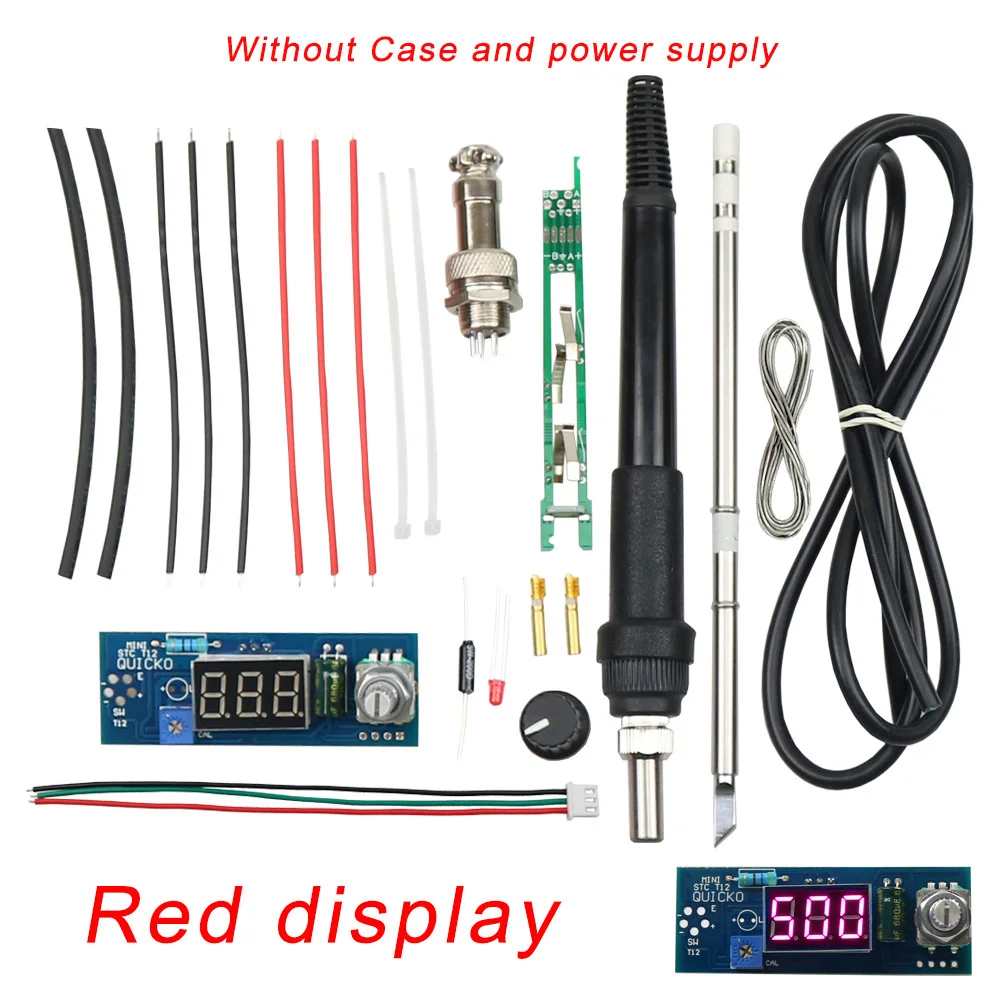

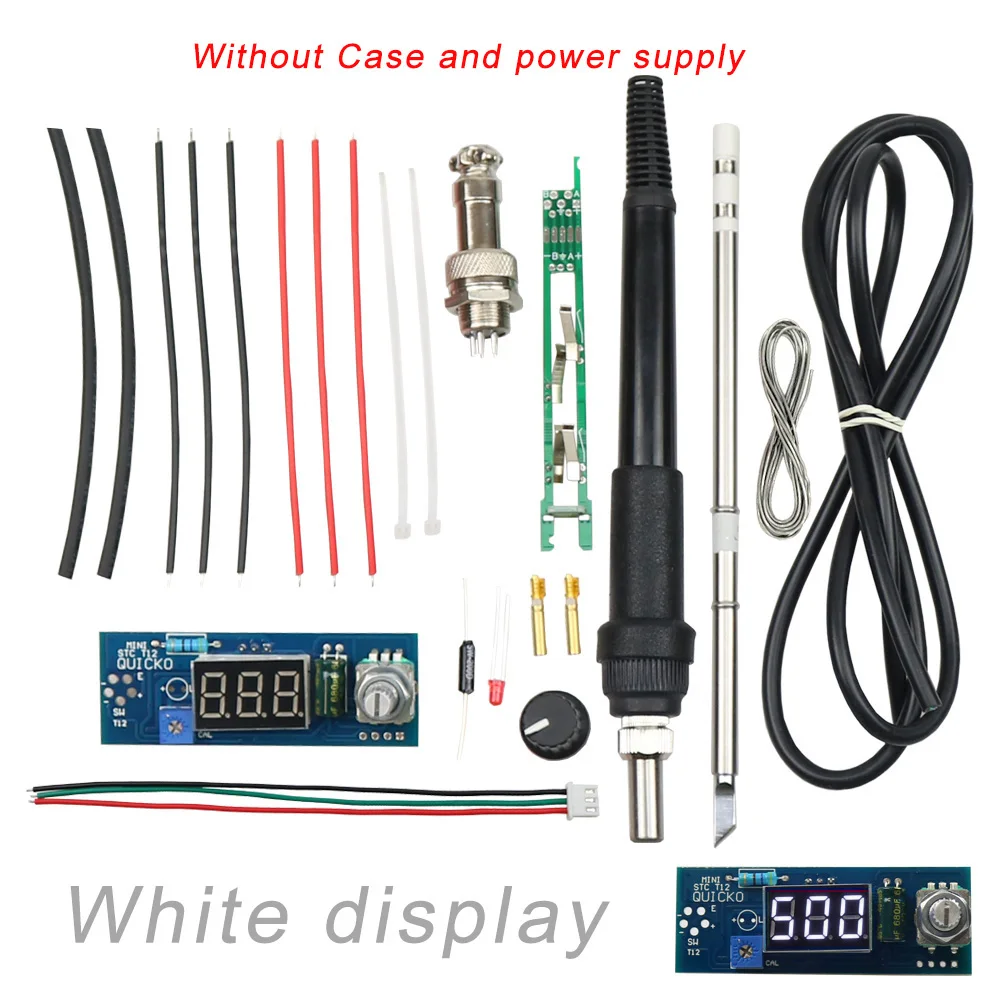

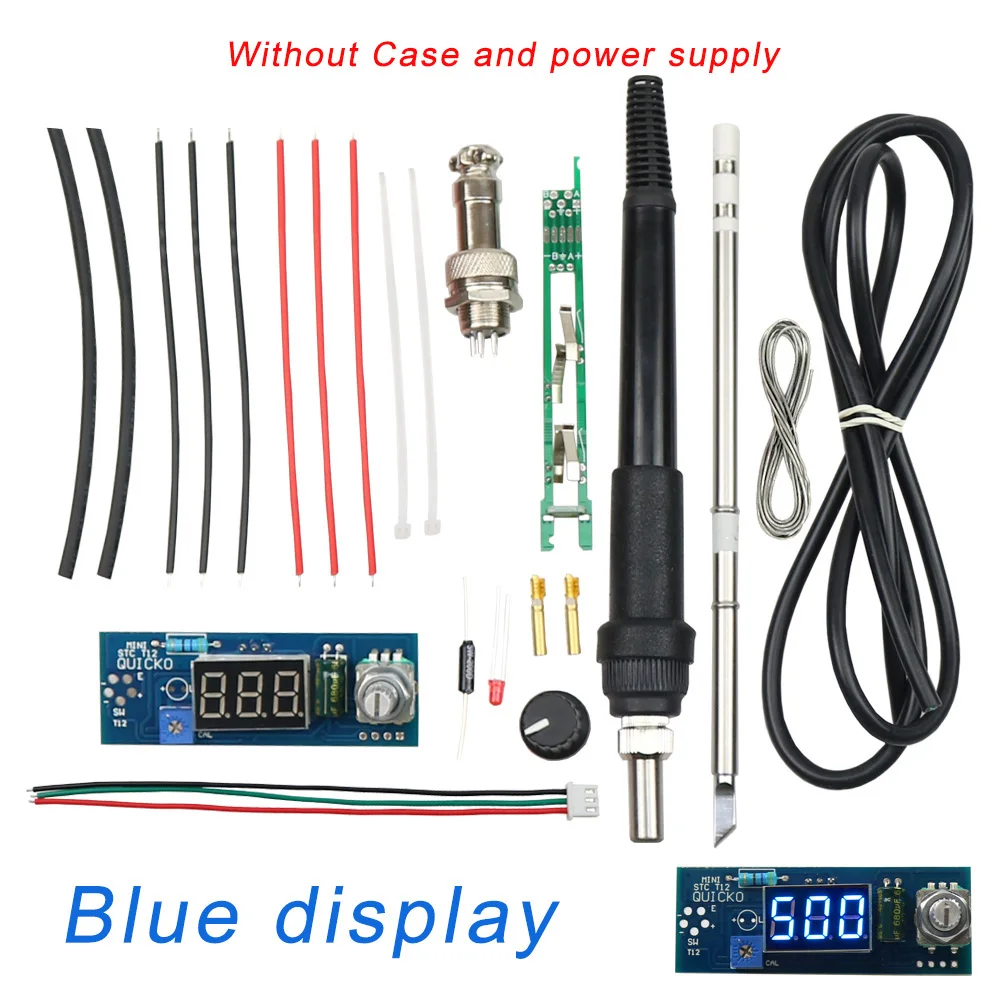

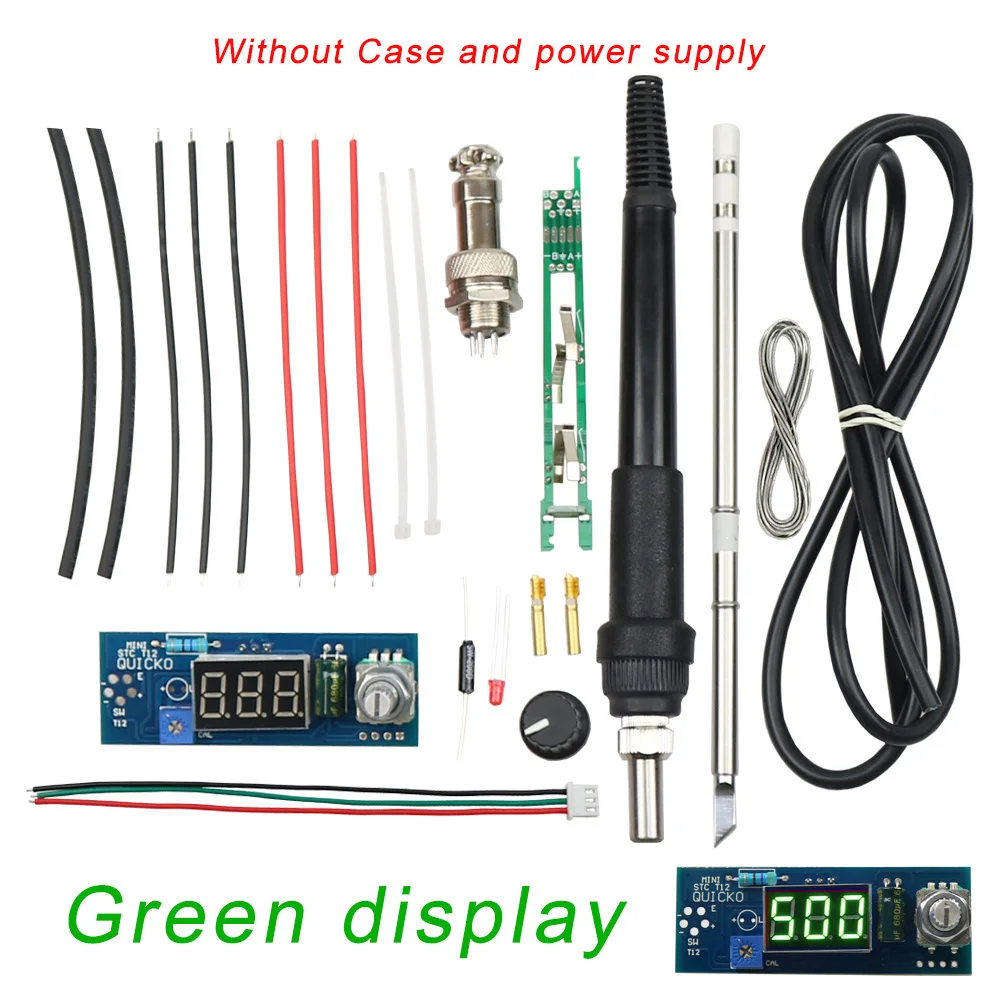

STC-T12 Lötkolben DIY-Kits/Unit Digitale Lötkolbenstation Temperaturregler-Kits / QUICKO MINI STC-LED-T12 DIY-Sets

Bitte lesen Sie diese Beschreibung sorgfältig durch. Bei diesem Produkt handelt es sich um ein T12-Eisen-DIY-Kit. Teile, nicht um ein komplettes Set. Sie müssen selbst ein Gehäuse und ein 24V-3A-Netzteil vorbereiten!BITTE BEI DER NEUSTEN DIY-VEDIO VERBESSEN SIE DIESESEN PAGE, BEVOR SIE EINEN GERUCHTEN!

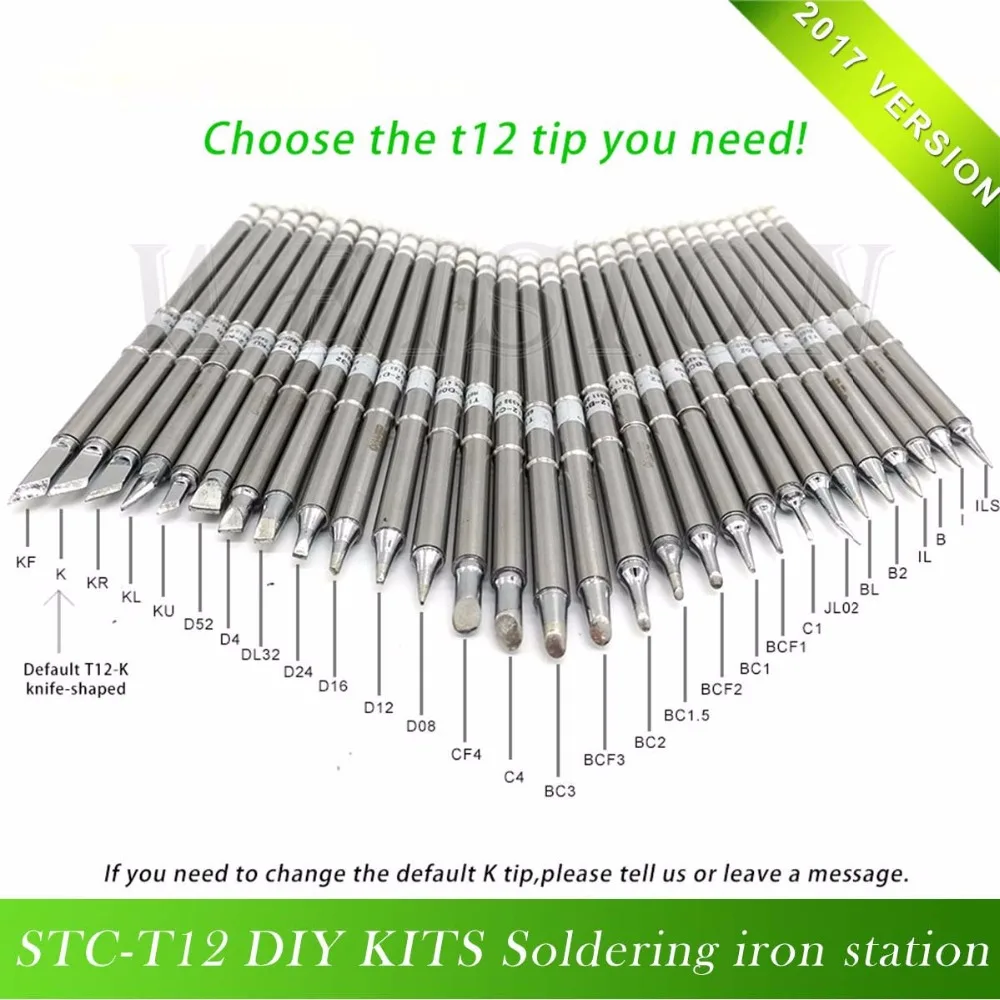

Die T12-Spitze unterscheidet sich vom zufälligen Kauf. Die T12-Spitze kann für den T12-Griff verwendet werden, Qualitätssicherung, Kunden können sicher sein, dass sie kaufen.Bei diesen Produkten handelt es sich um DIY-Bausätze, nicht um HAKKO-Produkte!

Einstellungsmodus für Controller-Parameter

(Die Standardeinstellung wurde eingestellt, keine besonderen Anforderungen, bitte nicht zufällig einrichten)

Halten Sie die Encodertaste gedrückt, um sich nicht zu bewegen → starten → wechseln Sie in den Parametereinstellungsmodus

Es stehen 12 Menüs zur Verfügung: P00, P01, P02, P03, P04, P05, P06, P07, P08, P09, P10, P11.Das Menü der digitalen Anzeige ist 1.5 Sekunden, und dann werden automatisch die entsprechenden Parameter dieses Menüs angezeigt. Gleichzeitig wird das Drehen des linken Encoders reduziert, rechts wird erhöht. Drücken Sie darauf und speichern Sie automatisch die aktuell eingestellten Parameter.Und dann das nächste Menü für 1 anzeigen.5 Sekunden und dann die entsprechenden Parameter dieses Menüs usw. anzeigen.Wenn alle Parameter so eingestellt sind, dass sie automatisch in den normalen Heizmodus wechseln.

Da jede einzelne Parameter zum einmaligen Speichern eingestellt ist, können Sie jederzeit herunterfahren, ohne alle Parameter einstellen zu müssen (z. B. Sie möchten nur P01 einstellen, P01 einstellen, nachdem Sie herunterfahren und dann in den normalen Modus starten können).

Menüartikel

P00: Stellen Sie die Standardparameter wieder her (0 oder 1, der Standardwert von 0,0 für keine Wiederherstellung, 1 für die Wiederherstellung)

P01: Betriebsverstärkerverstärkung (200 bis 350 Mal, Schritt 1, Standard 230)

P02: Offsetspannung des Operationsverstärkers (0 ~ 250 mV, Schritt 2, der Standardwert von 100, bezieht sich auf die Spitze, um die Betriebsverstärker inhärente Ausgangsspannung der Raumtemperatur zu halten. Gemäß meiner Messung variiert diese Spannung stark mit der Temperatur, unterschiedliche Vergrößerungen nicht Die gleiche, desto höher ist die Vergrößerung. Wenn Sie nicht messen, bewahren Sie bitte den Standardwert auf.)

P03: Thermoelement℃ / MV-Daten (30 ~ 50, Schritt 1, der Standardwert von 41, bezieht sich auf die Temperatur des Thermoelements, wie viel Spannung um 1 mV erhöht wurde, je nach Art der Selbstberrechnung des Thermoelements. Wenn Sie dies nicht verstehen, bitte behalten Sie die Standardeinstellungen)

P04: Temperatureinstellungsschritt (0,1,,5,10 Grad optional, 0 kann die Lötkolbentemperatur sperren)

P05: Schlafzeit (wie lange nicht in den Schlaf gehen) (0 ~ 60 Minuten, Schritt 1, 0 besteht darin, die Schlaffunktion zu verboten)

P06: Abschaltzeit (0 ~ 180 Minuten, 0 ~ 30 Schritt 1.30 ~ 180 Schritt 10, 0 ist die Abschaltfunktion verboten)

P07: Temperaturkorrektur (+20 Grad, Schritt 1) (aufgrund des NTC-Widerstands im Gehäuse führt die Lötstationwärme zu einer Erkennung der NTC-Temperatur höher als die Raumtemperatur, was zu einer hohen Temperaturkompensation des Thermoelements führt, die Lötkolbentemperatur ist nicht genau, sonst ist die Temperatur nicht genau.Wenn Sie die anderen Parameter den richtigen Wert haben, die Temperatur jedoch immer noch hoch oder niedrig ist, können Sie diese Parameterkorrektur verwenden.Zur Erkennung der angezeigten Lötkolbentemperatur ist beispielsweise 20 Grad höher als der tatsächliche Wert dieses Parameters. Stellen Sie auf 20 ein.)

P08: Weckmodus (0,1, 0 im Abschaltmodus kann der Encoder gedreht werden und kann auch den Griff schütteln, um aufzuwachen, 1 kann nur den Encoder aufzuwachen (Hinweis: Drücken Sie den Encoder, um nicht aufzuwecken, kann nur gedreht werden )

P09: Temperaturerhöhungsmodus zur Erhöhung der Temperatur auf einstellbar (20 Grad bis 100 Grad einstellbar, Passen Sie das Tempo von 10 Grad an)

P10: Temperatur zur Erhöhung der Dauer auf einstellbar (Einstellbereich von 10 Sekunden bis 250 Sekunden, Schritt 5 Sekunden einstellen)

P11: Parametereinstellungsmodus. Parameter automatisch speichern und in den Heizmodus zurückkehren. Funktion zur aktiven Zeit einstellbar (Bereich 4 Sekunden bis 60 Sekunden).

Installierter Hinweis

1.Streng referenzgeschäft-Tutorials, gut isoliert und gegen statische Elektrizität geerdet.

2.Überprüfen Sie vor dem Leistungstest sorgfältig, ob die Verkabelung korrekt ist, ob Schweiß- und Kurz-Testmaschine mit voller Leistung nach Bestätigung.

3. Schließen Sie 12–24 V Gleichstrom an. Wenn Sie mehr als 20 V Stromversorgung erhalten haben, muss das neue Produkt im neuen Stil 2017 nichts entfernen!

4.Wenn Sie die Spannungs- und Strombedarf der Stromversorgung selbst konfigurieren, sehen Sie sich die folgende Tabelle an

Die Leistung (dritte Säule) wird durch die Spannung (erste Säule) bestimmt, sofern der Strom den Mindeststrom (zweite Säule) erreicht.

Messmaschine normal, Beleuchtung und Anzeigestatus

1.Trennen Sie die T12-Spitze, schalten Sie das blinkende Licht aus, zeigen Sie SER an, 1 Sekunde nach der Anzeige 500.

2.T12-Steckerspitze, Stiefellicht gleichmäßig blinkt, was darauf hinweist, dass eine schnelle Erwärmung von der Raumtemperatur im Allgemeinen die eingestellte Temperatur ansteigt, was sich der eingestellten Temperatur nähert, Stroboskoplichter.Die Anzeige blinkt nicht und blinkt nicht intermittierend, was darauf hinweist, dass die Spitzentemperatur die eingestellte Temperatur oder eine abwechselnde Temperaturkompensation erreicht.

Bei der Messung von Maschinen zur Anzeige von digitalen Sprungfragen

Denn mit der neuen T12-Spitze verbrannte die Spitze im Inneren des Heizgeräts nicht, es wird nur ein kleiner Sprungbeginn mit warmem Start sein, im Allgemeinen ist keine spezielle Behandlung erforderlich, die natürliche Verwendung von 1-2 Tagen springt grundsätzlich nicht hoch. Wenn Sie sofort eine effektive Wirkung benötigen, werden die allgemeinen Empfehlungen der Temperatur auf 350–380 °C beim Erhitzen bis zum Punkt des Blech-Eisenkopfes aufgeführt und nach 4–5 Minuten abbrennen, bis die Spitze abgekühlt ist, bevor Sie erneut starten können! (1 Keine Aktion kann 2-3 Mal wiederholt werden)
