Svbony SV238 Astronomie OAG Off-Axis-Guideeinheit für Deep-Sky-Astrofotografie für SV503 SV550 MK127 Astronomisches Teleskop Schwarz

SV238 OAG Off-Axis Guider Kann nicht in Verbindung mit der SV226 M42-Filterbox verwendet werden

Nur in Verbindung mit SV226 M54 und SV226P Filterschublade verwendbar

Hinweis: SV238 funktioniert nur mit steckbaren Führungskameras (CMOS-Sensor befindet sich in der Nähe des Prismas). Es ist nicht anwendbar für Führungskameras, bei denen sich der CMOS-Sensor an der Unterseite des Kameragehäuses befindet.

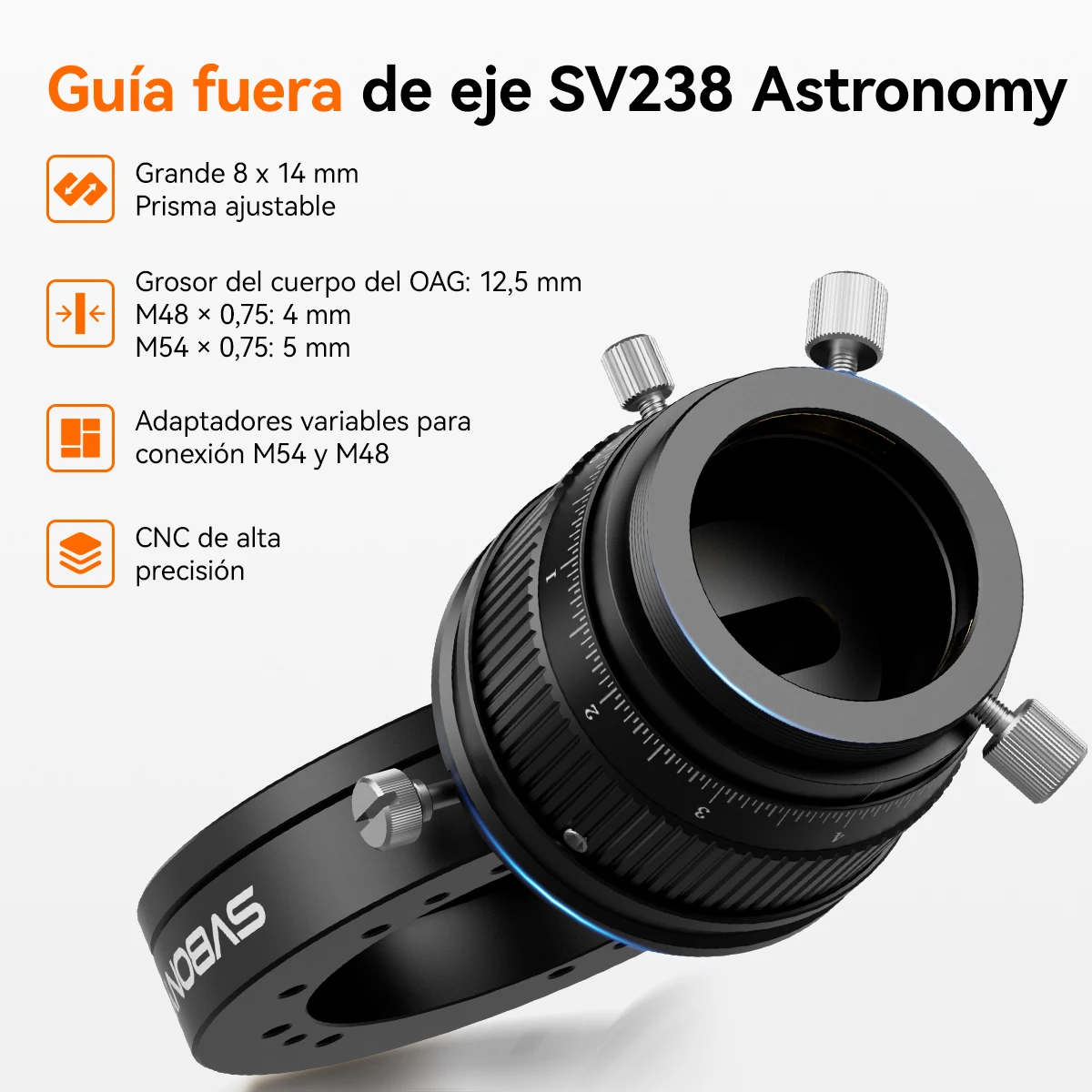

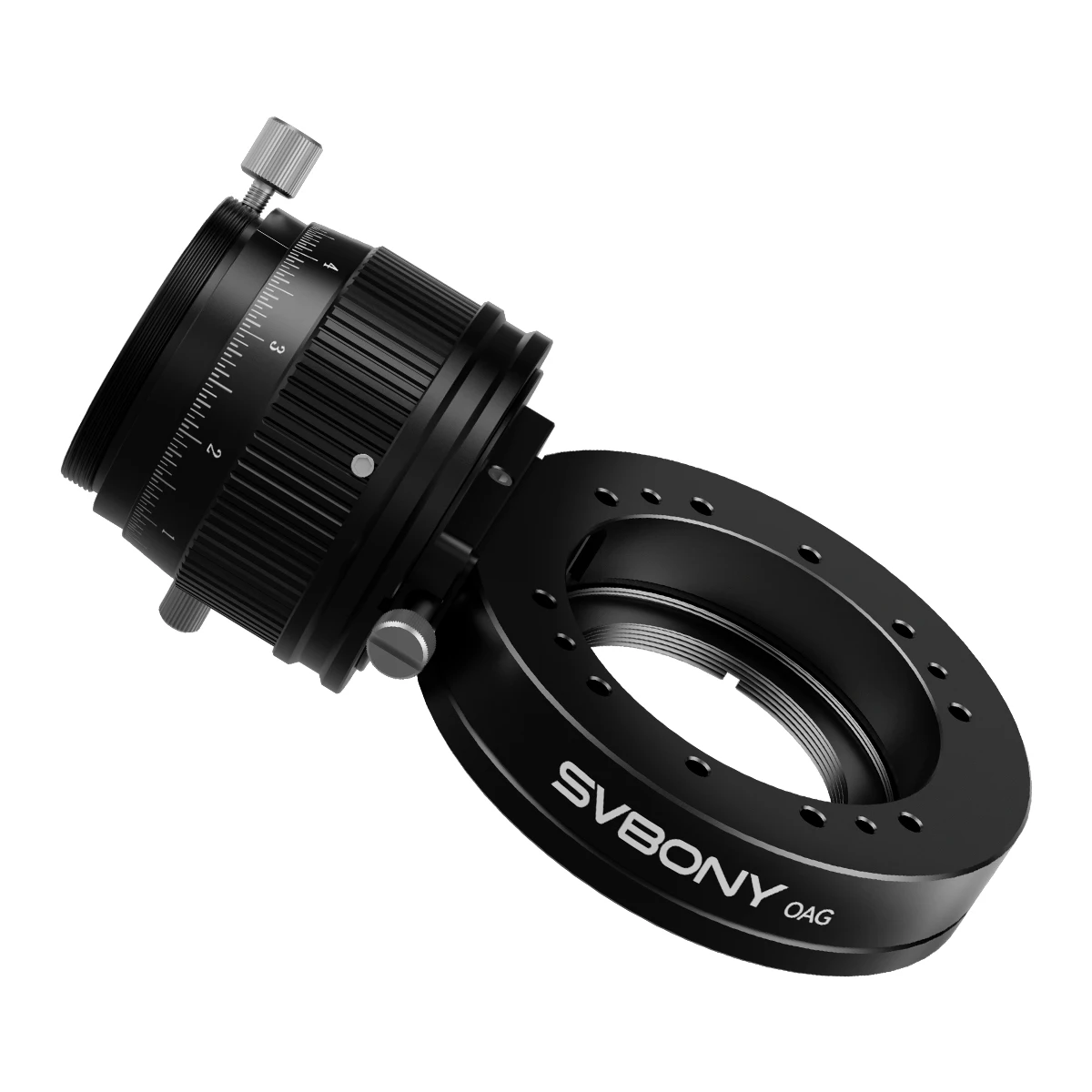

SV238 Astronomischer Off-Axis-Guider (OAG)

Präzise Führung, fange jeden Stern

8×14mm großflächiges Prisma

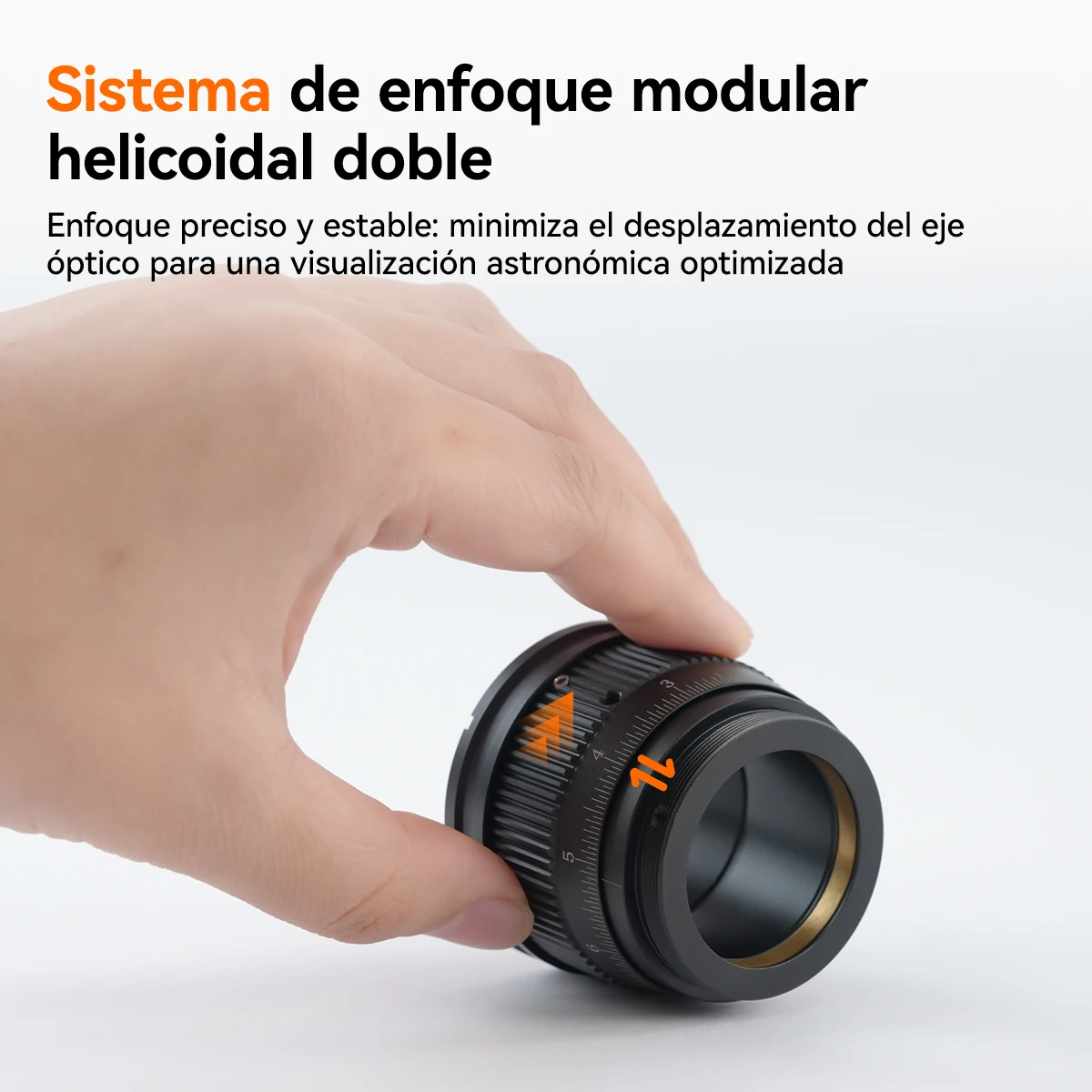

Doppelter Helix-Fokussierer

Ein doppelter Helikalfokussierer am OAG ermöglicht eine ultrafeine, spielfreie Fokussierung der Führungs-Kamera, wodurch punktgenaue Führungssterne und eine präzise Langzeitverfolgung gewährleistet werden.

Einstellbare Prismenhöhe

Einstellbare Prismenhöhe – passen Sie die Prismenposition fein an, um helle Führungssterne zu erfassen, ohne Ihre Hauptbildkamera zu vignetten.

Kompakter und leistungsstarker OAG

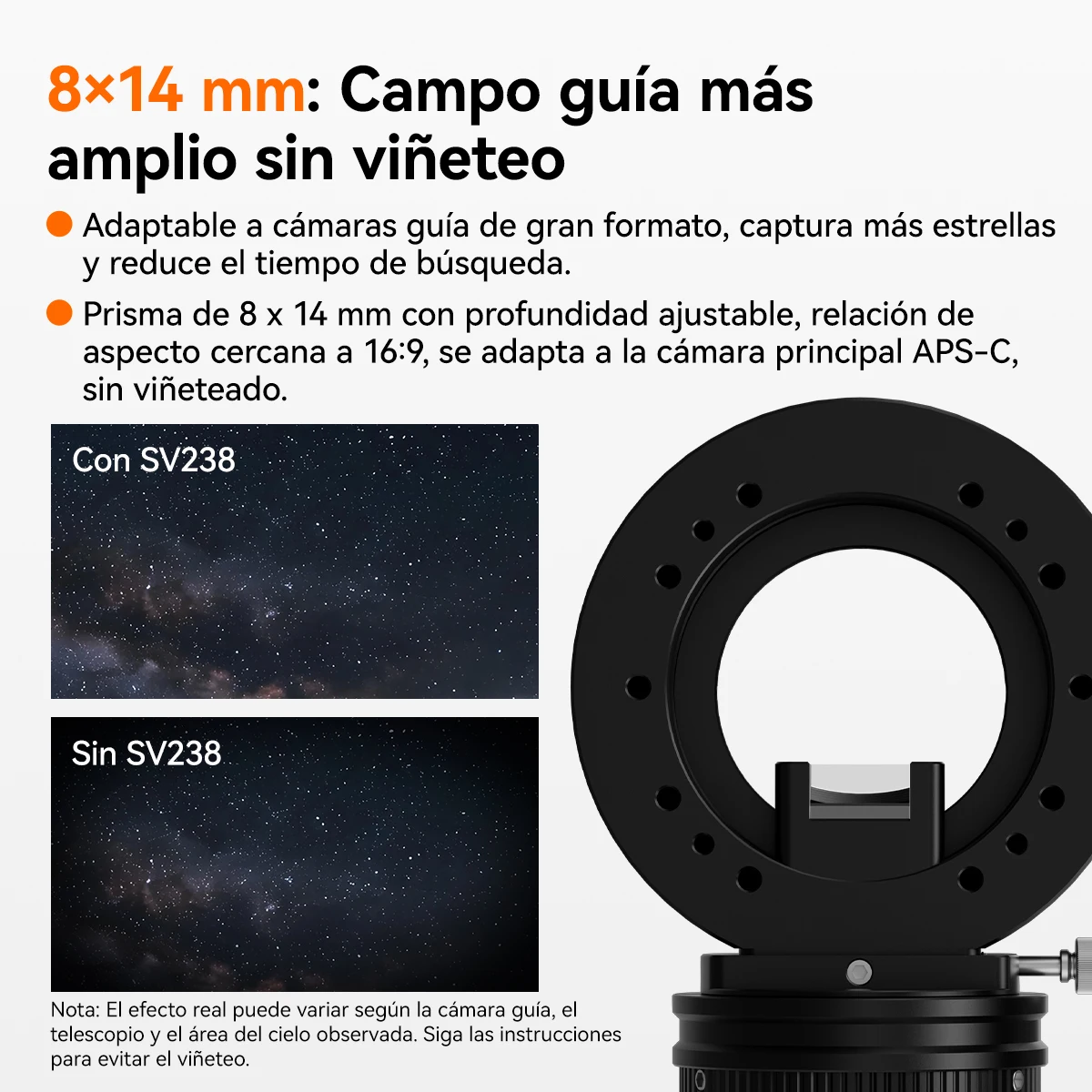

Dieses OAG verfügt über ein großes 8x14mm Prisma, das ein breiteres Sichtfeld für einfachere Deep-Sky-Aufnahmen ermöglicht. Es ist mit mehreren Schnittstellen und Adaptern für die Kompatibilität mit den meisten Kameras und Teleskopen ausgestattet. Kompakt und dennoch leistungsstark, hilft es Ihnen, atemberaubende Aufnahmen des Himmels zu machen.

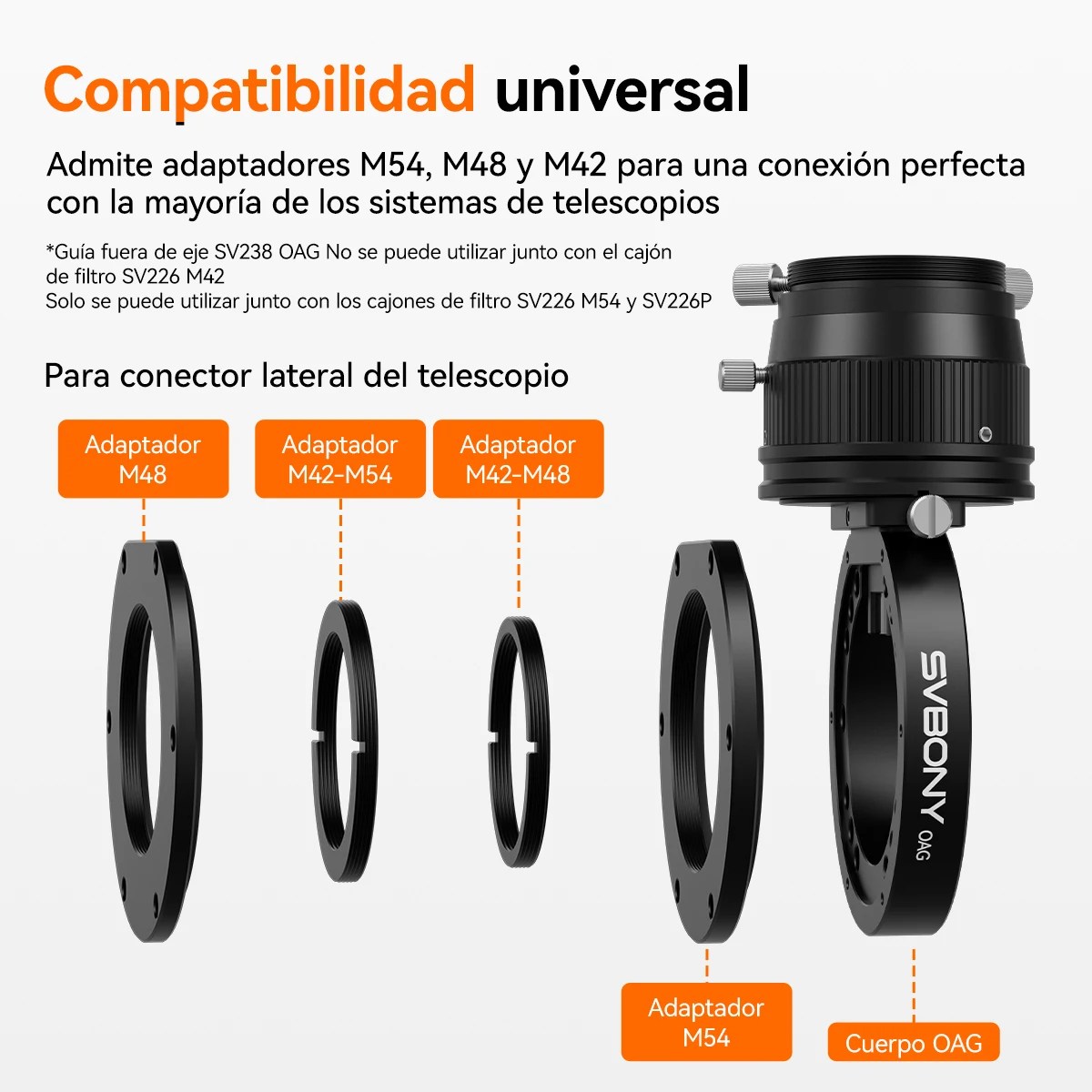

Unterstützung für breite Gewinde

Mit den M54-, M48- und M42-Adaptern können Sie mühelos und ohne zusätzliche Adapter an die meisten Teleskope angeschlossen werden.

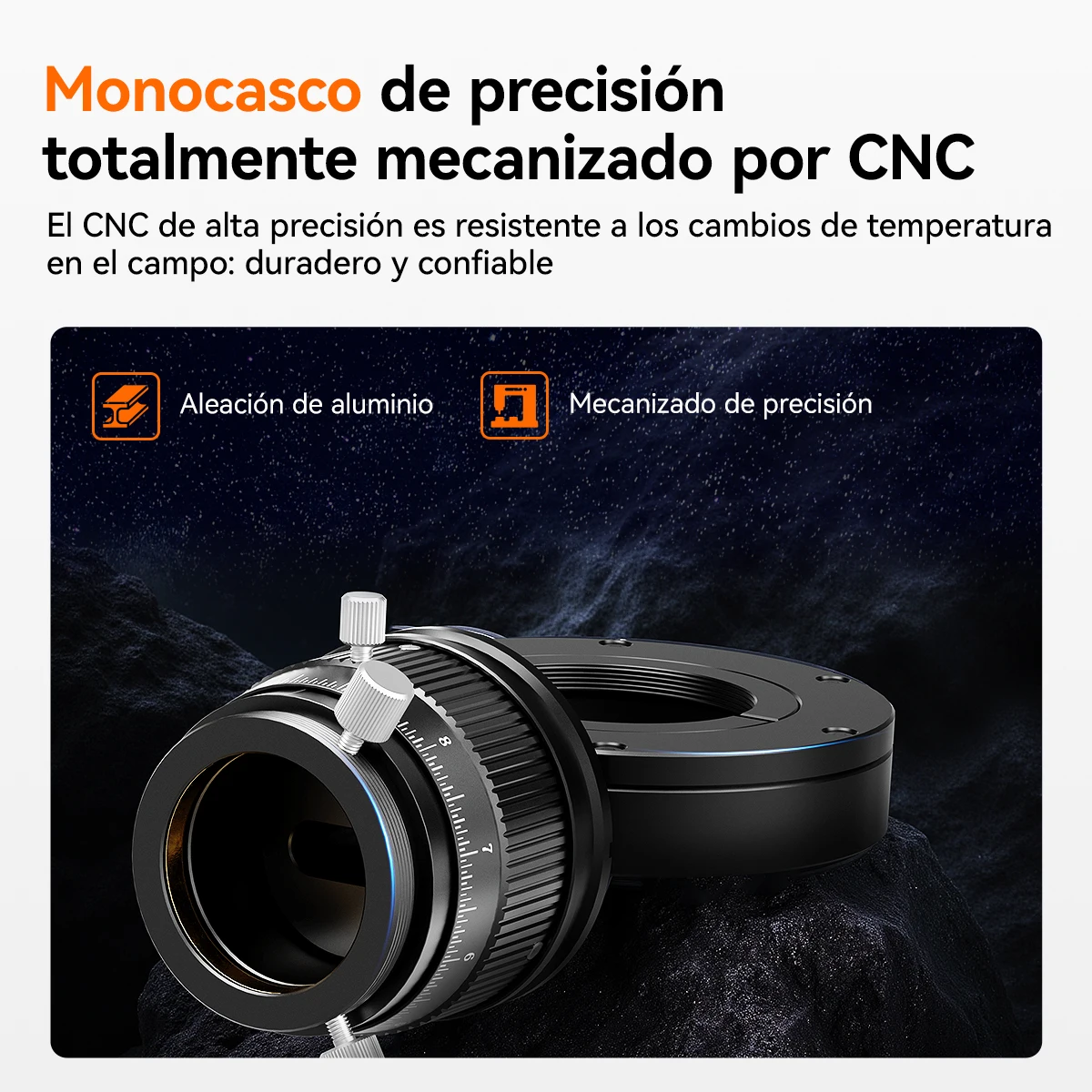

CNC-gefrästes Unibody

Es hält Temperaturschwankungen im Freien ohne Verformung stand und liefert stabile Leistung für die Astrofotografie unter allen Bedingungen.

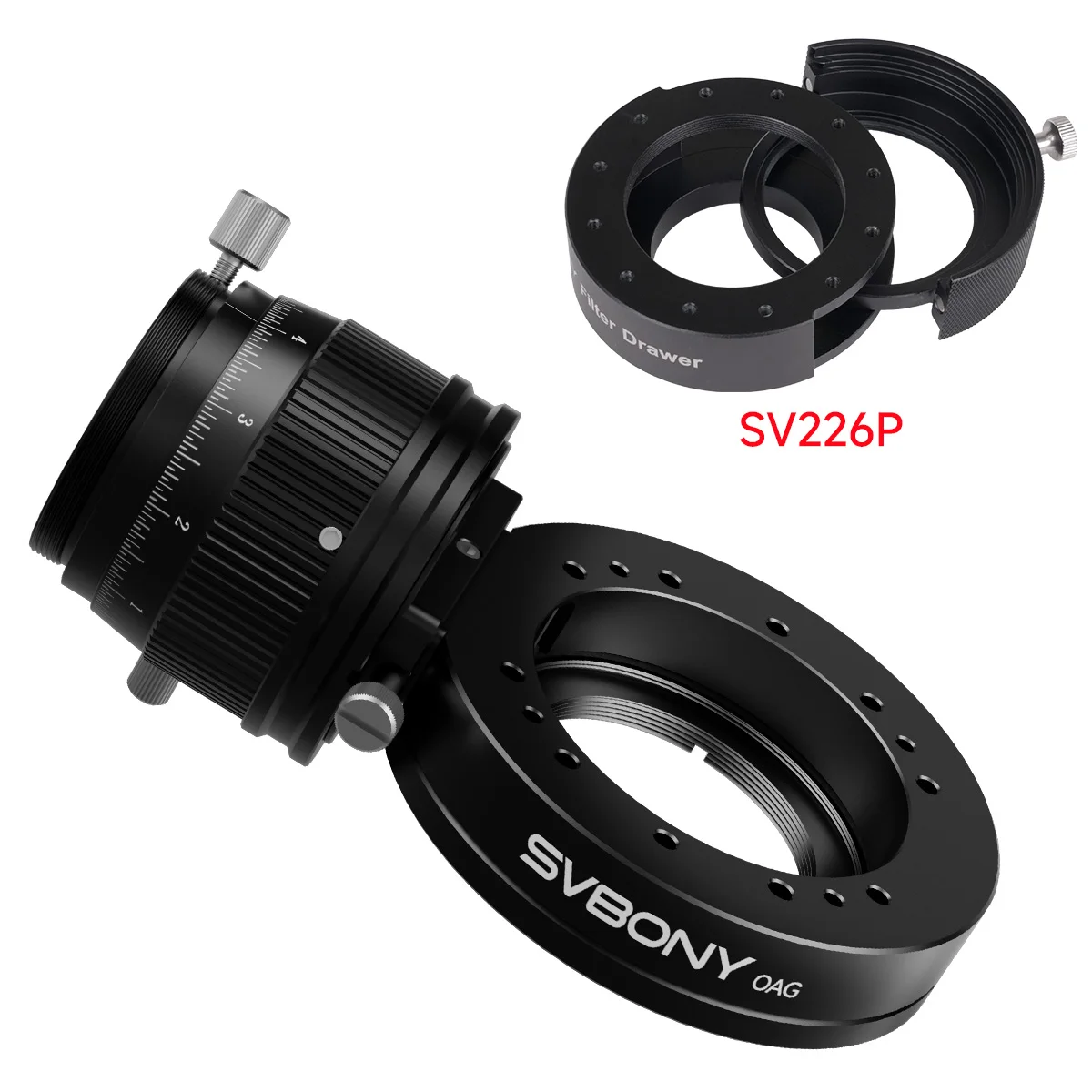

SV238 Off-Axis Guider + SV226P Filter-Schubladen-Kombination

Lieferumfang

Exzenterführungsgerät*1

M54 Gewindering*1

M48-Adapterring*1

M54-M42 Adapterring*1

M48-M42 Adapterring*1

M2.5*8 Innensechskantschraube*12

M3*12 Innensechskantschraube*16

M2 langer runder 7-förmiger Schraubenschlüssel*1

M2.5 langer runder 7-förmiger Schraubenschlüssel*1

Benutzerhandbuch*1

SVBONY SV226P Filter-Schublade 1,25" & 2" Filtermontage Integriertes Formteil Anti-Lichtaustritt-Design für OAG

SVBONY Filter-Schublade mit Anti-Lichtaustritt-Design, das das Problem des Lichtaustritts bei Langzeitbelichtungen effektiv lösen kann. Das Produkt ist als perfekter Kreis gestaltet, mit einem einfachen und schönen Aussehen und einer guten Oberfläche. Zwei Paare starker Magnete werden verwendet, um eine starke Adsorption zu erreichen. 2-in-1-Design, kann Filter der Spezifikationen 1,25" und 2" auf dem Markt verwenden. Gleichzeitig wurde durch die Optimierung der Gewindeöffnung die OAG-Kompatibilität verbessert.

Eigenschaften

2-in-1-Design, kann Filter der Spezifikationen 1,25" und 2" auf dem Markt verwenden

2. Mit der starken Fähigkeit der doppelt starken magnetischen Adsorption ist es bequemer und viel einfacher, den Filter zu installieren oder herauszuziehen.

3. Zwölf M2,5-Innengewinde sind am Teleskopende gleichmäßig verteilt und unterstützen OAG-Befestigungsverbindungen

4. Fortschrittliche CNC-integrierte Formverarbeitung, Qualitätssicherung

5. Schrauben Sie die Schraube an der Seite fest. Die Verriegelungsfunktion ist hilfreich, um die Spannung anzupassen und den Spalt zu eliminieren, was eine doppelte Absicherung für den Benutzer darstellt.

6. Die Filterschublade wird mit dem M42-M48-Adapter geliefert, um das Gewindekompatibilitätsproblem zu lösen.

Spezifikation

1.Marke: SVBONY

2.Modell: SV226P

3. Produktname: Filterschublade

4. Dicke: 21 mm

5. Unterstützte Filtergrößen: 1,25" & 2"

6. Material: Aluminium

7. Kameraseitiges Gewinde: M42 x 0,75 (Außengewinde)

8. Filtergewinde: M48x0,75/M28,5x0,6 (Innengewinde)

9.Teleskop-Seitengewinde: M48x0,75 (Innengewinde)

Schubladenrahmen x 1 Stück

2" Filterschieber x2 Stk.

2"-1.25" Filteradapter x1 Stk.

M42F-M48M Adapter x 1 Stück

Kunststoffgehäuse x 1 Stück

Fragen & Antworten

Die Hauptkamera ist scharf, aber die Führungskamera ist immer unscharf. Was soll ich tun?

A: Der Schlüssel liegt darin, die Bildflächen der beiden Kameras auszurichten.

Verfahren

1. Konzentrieren Sie sich zunächst nur auf die Hauptkamera, um eine präzise Fokussierung zu erreichen.

2. Lösen Sie den Sicherungsring der Führungskamera und verwenden Sie die Schiebe-/Rackhalterung, um sie langsam auszufahren oder einzufahren, bis die Sternpunkte kleiner und fester werden.

3. Passen Sie bei Bedarf die Höhe des Prismas leicht an (durch einfaches Einsetzen oder Herausziehen).

4. Zum Schluss „leicht verriegeln – feinjustieren – endgültig verriegeln“, um ein Zurückfedern zu vermeiden. Es wird empfohlen, die Ausdehnung der Führungskamera zu markieren, um das nächste Mal ein einfaches Zurücksetzen zu ermöglichen.

Q2: Ich kann keinen Führungsstern finden/das Sternbild ist zu schwach, besonders bei Schmalbandaufnahmen. Was soll ich tun?

A: Vergewissern Sie sich zunächst, dass das OAG vor dem Filterrad/Filter platziert ist (damit die Führung nicht durch das Schmalbandfilter geht).

Dann

1. Drehen Sie den OAG (häufiges Wechseln der Quadranten hilft oft, einen helleren Stern zu finden).

2. Heben Sie das Prisma leicht an (bis eine dunkle Ecke erscheint, dann zurückziehen).

3. Stellen Sie die Belichtung der Führungskamera auf 1–3 s ein, erhöhen Sie die Verstärkung mäßig oder verwenden Sie 2×2 Binning.

4. Wählen Sie bei städtischer Lichtverschmutzung einen helleren Zielbereich.

5. Überprüfen Sie, ob der Objektivdeckel/Abdeckung nicht entfernt ist und ob die Brennebene nah genug ist.

Q3: Schatten/ungleichmäßige dunkle Ecken erscheinen im Hauptbild. Liegt das daran, dass das Prisma das Licht blockiert?

A: Sehr wahrscheinlich.

Lösung

1. Das Prisma um 0,5–1 mm einfahren.

2. Drehen Sie den OAG leicht, um die Lichteinfallposition zu ändern.

3. Vollformatkameras sind empfindlicher; Wenn immer noch dunkle Ecken vorhanden sind, denken Sie über einen OAG mit größerer Blende/Prisma nach oder rüsten Sie den Kameraanschluss auf einen Durchmesser von M54/M68 auf.

4. Überprüfen Sie außerdem, ob der Backfokus korrekt ist (ein falscher Backfokus kann auch Randprobleme verschlimmern).

F4: Gibt es eine empfohlene Checkliste für die "erste Einrichtung"?

1. Bestätigen Sie die Schnittstelle und die Gewindesteigung (M42/M48/M54) sowie den gewünschten Backfokus.

2. Montieren Sie in der Reihenfolge „Teleskop → Feldflacher/Fokusschmaler → OAG → Filterrad → Hauptkamera“.

3. Fokussieren Sie die Hauptkamera.

4. Passen Sie die Höhe der Führungskamera und des Prismas an, um einen gleichzeitigen Fokus zu erreichen.
