WOYO CTB003 1/3/5/10 set Kann bus datenlogger für alle auto kann bus modul daten transceiver automotive diagnose tool für IP/HMI/EWP/EACC...

Hinweis

CTB004 = CTB003, Wir ändern nur die Modellnummer.

Keine Daten in CTB003

Nehmen Sie die Arbeit gut auf und perfektionieren Sie die CAN-BUS-Daten selbst

vor der Verwendung am Testmodul!!

WOYO Original brandneues CAN Auto Data-Tool

CTB003 CAN-Modul Datenaufzeichnung und Aktivierung von Diagnosetool

CTB003 kann Daten von elektronischen CAN-Modulen des Fahrzeugs aufzeichnen und kann wiederverwendet werden, um elektronische Module schnell zu aktivieren und zu aktivieren, um zu testen, ob sie normal funktionieren oder nicht. Zum Testen muss das Modul nicht am Fahrzeug installiert werden.

Ganz gleich, ob Sie die Daten des elektronischen Moduls aufrüsten möchten (nach dem Import von Daten mit hoher Konfiguration schließen Sie CTB003 an Ihr Modul mit niedriger Konfiguration und zur Verwendung direkt auf den Hochkonfigurationsmodus aufrüsten), unterstützen Sie Ihre eigene DIY-Modultestplattform oder in der Situation von Gebraucht-Waren-Rekycling und -Verkauf von elektronischen Modulen (schnelles und einfaches Testmodul kann funktionieren oder nicht), es kann Ihnen weiterhelfen.

CTB003 ist klein und tragbar, sie können wiederverwendet oder mit Daten aus verschiedenen Modulen aufgezeichnet werden, was sie praktisch für den Werkstatt macht.

Produktvorteile

1.Ein guter Assistent in einer Reparaturwerkstatt: Wenn Sie ein bestimmtes Modul des Autos reparieren, kann CTB003 Ihnen dabei helfen, zu testen, ob es ordnungsgemäß funktioniert, ohne das Auto zu laden.

2.Für die Verwendung von CTB003 ist keine CAN-Analysegerät-Software erforderlich, was die Testen auf der Werkbank erleichtert und die Notwendigkeit einer Verbindung zu einem Computer überflüssig macht.

3.CTB003 kann wiederverwendet werden.„Wenn Sie das Fahrzeugmodell und das Modul reparieren möchten, um es zu verwenden, können Sie nach der Aufzeichnung von Daten und dem Abschluss des Tests die Taste „IN“ entfernen, um eine versehentliche Berührung und Verlust von Daten zu vermeiden.“

4.Der Computer kann Daten über einen professionellen CAN-BUS-Analysator in CTB003 importieren.

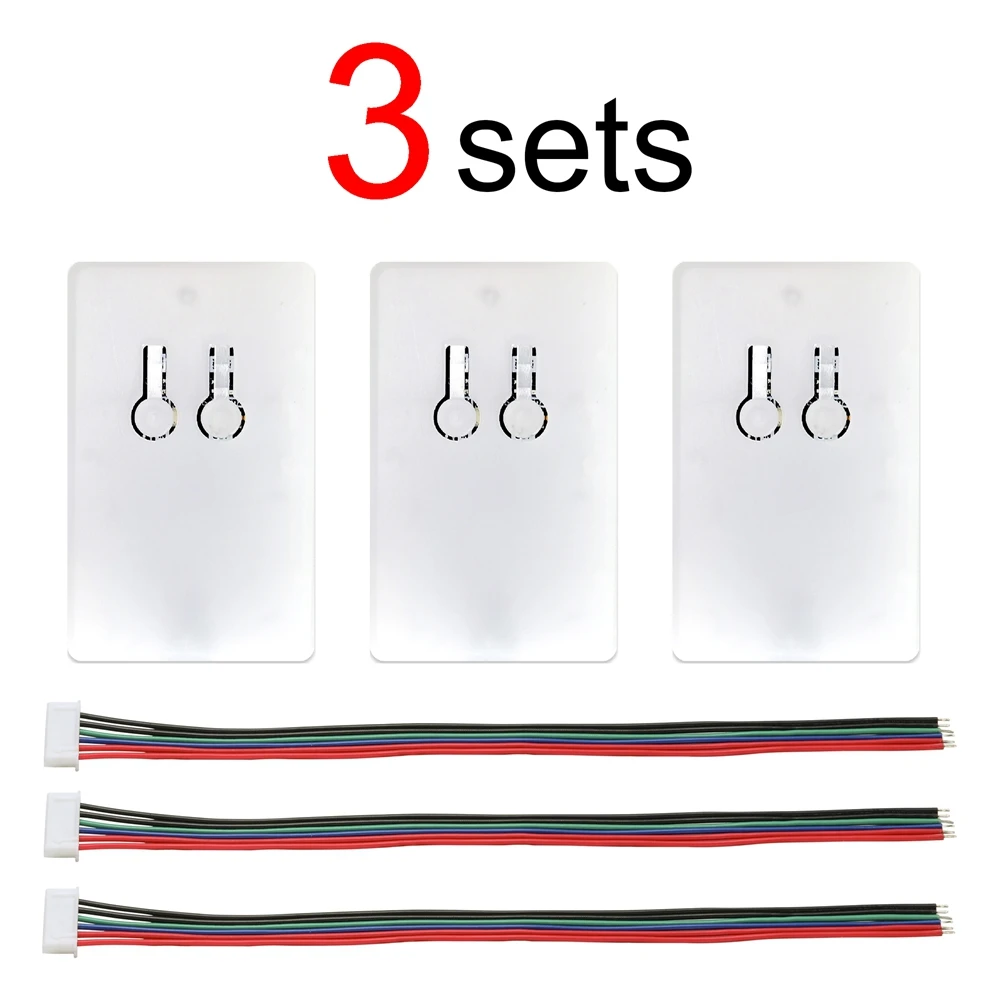

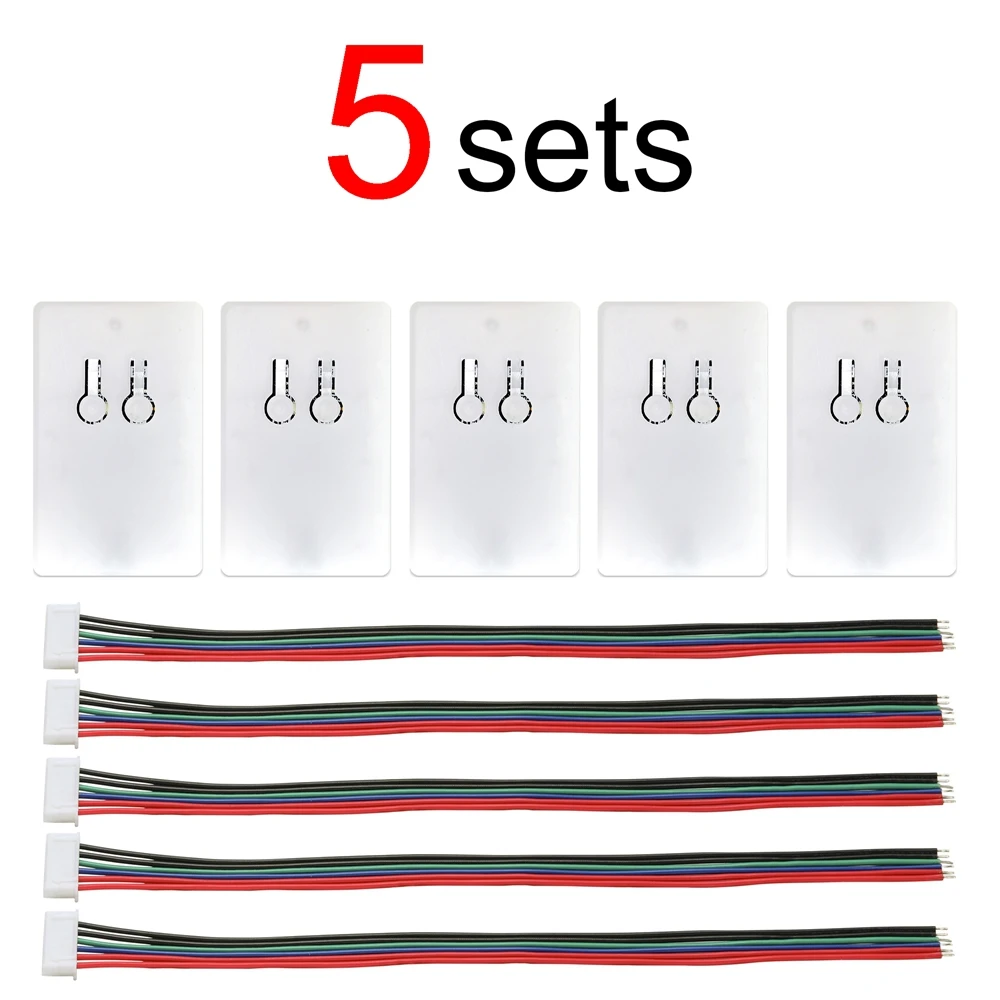

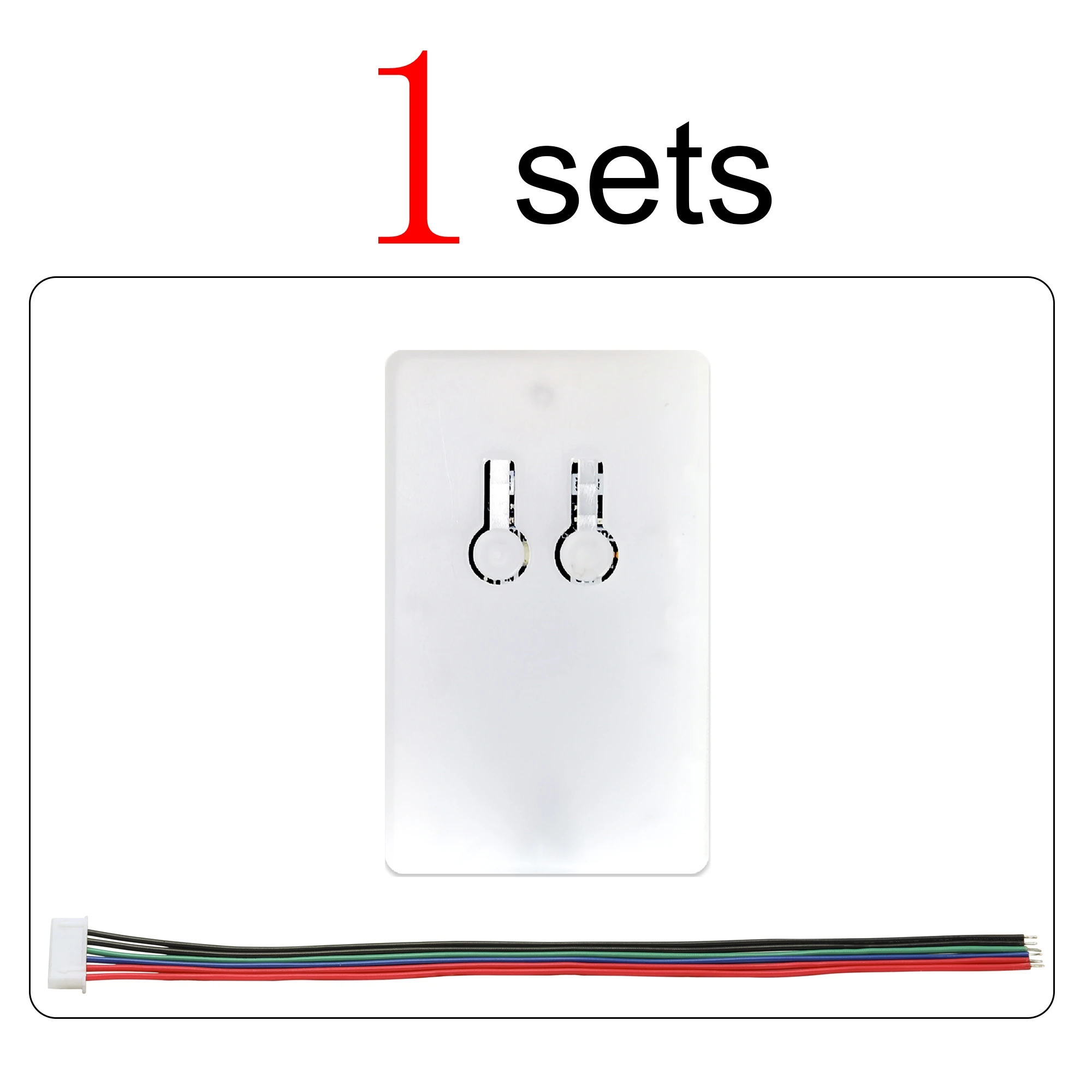

1/3/5/10 Sets in einem Paket!

Neu eingetroffen mit großen Rabatten!!

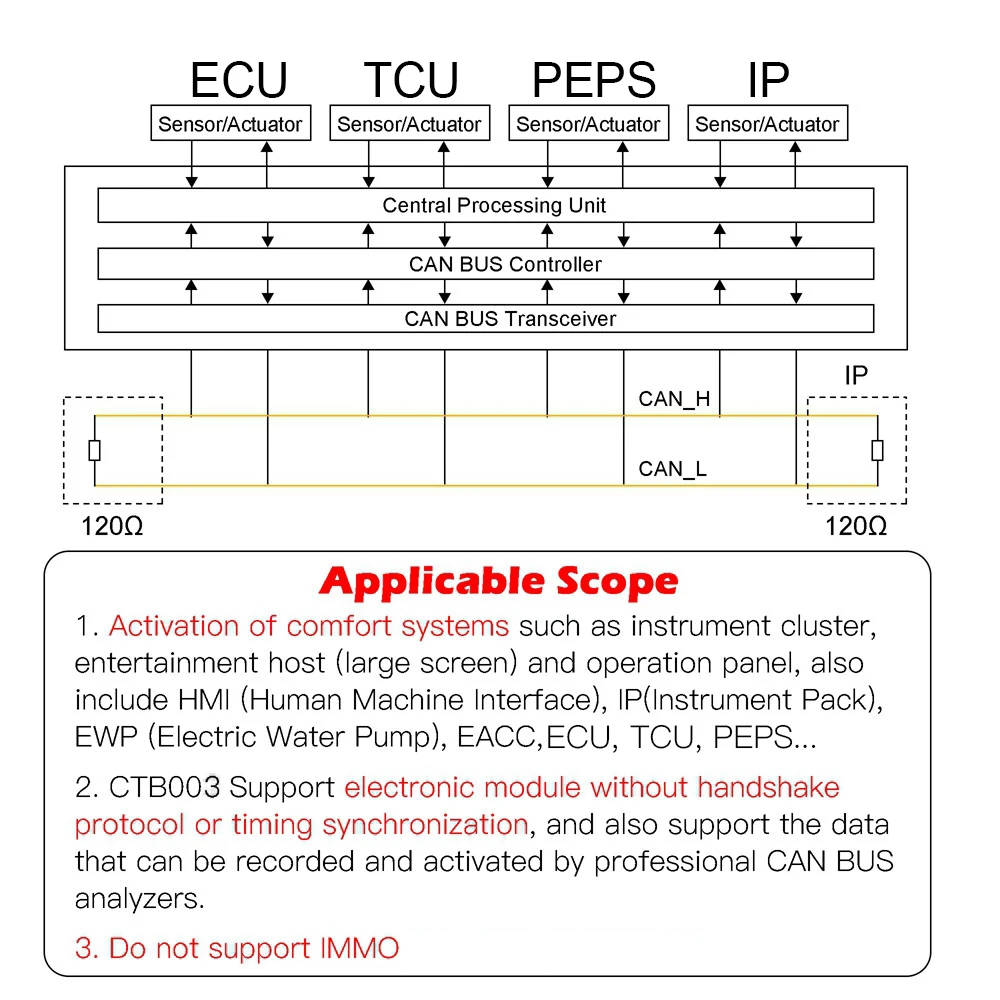

Anwendbarer Bereich

1.Zu den Aktivierung von Komfortsystemen wie Instrumentencluster, Unterhaltungs-Host (großer Bildschirm) und Bedienfeld gehören auch HMI (Human Machine Interface), IP (Instrument Pack), EPS (Stromversorgungssteuerung), EWP (Elektrische Wasserpumpe), EACC(Kompressor für elektrische Klimaanlage), usw.

2.CTB003-UnterstützungElektronisches Modul ohne Handshake-Protokoll oder Timing-Synchronisationund unterstützt auch die Daten, die von professionellen CAN-Analysatoren aufgezeichnet und abgespielt werden können.(Unterstützen Sie IMMO nicht)

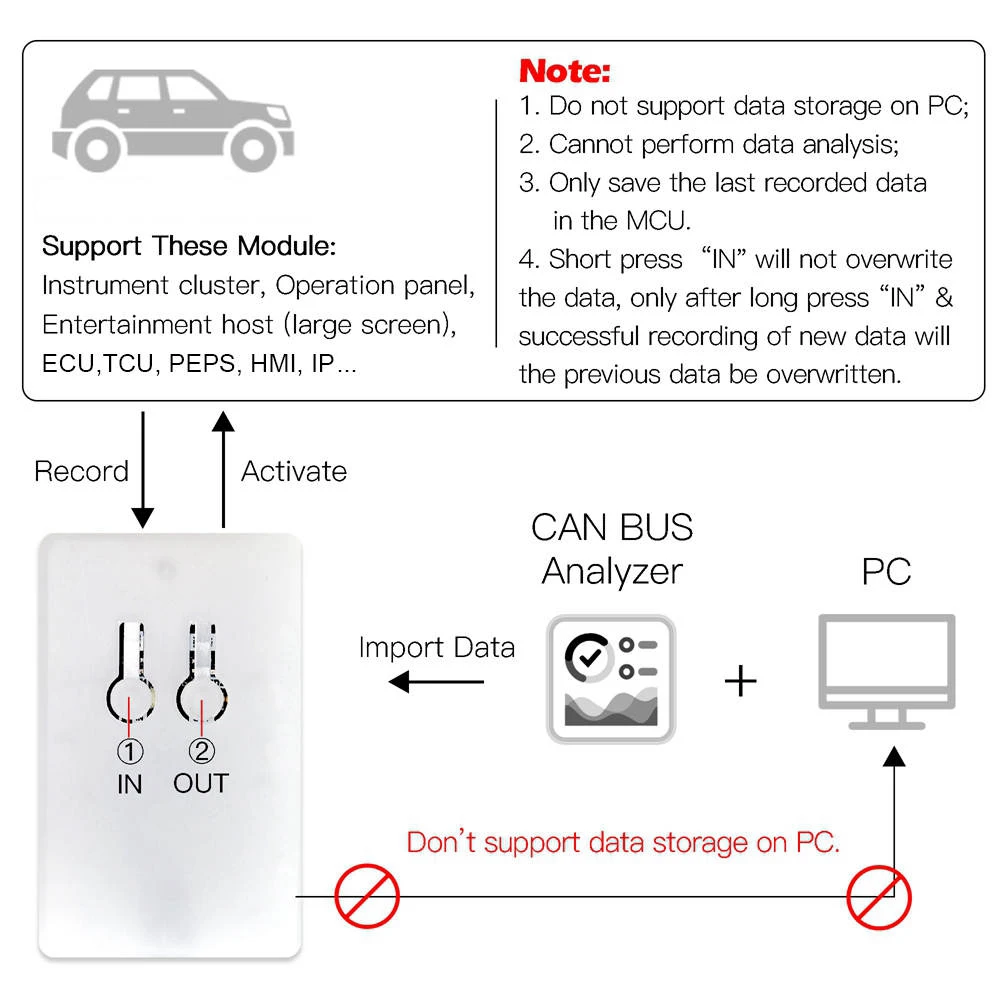

CTB003 Unterstützung für den direkten Import von Daten vom Computer.

1.Unterstützt keine Datenspeicherung auf Computern

2.Die Datenanalyse kann nicht durchgeführt werden und die zuletzt aufgezeichneten Daten können nur in der MCU gespeichert werden.

3.Aufgrund von Datenunterschieden für verschiedene Fahrzeugmodelle und -module können die Aufnahmegeschwindigkeit und der Wiedergabeaktivierung variieren.

4.Unterstützen Sie IMMO nicht.

Daher hoffen wir, dass Sie die Fahrzeugmodelle und Testmodule nach praktischem Gebrauch im Kommentarbereich aufschreiben können, um anderen Kollegen dabei zu helfen, dieses Produkt zu verstehen.

Außen und innen

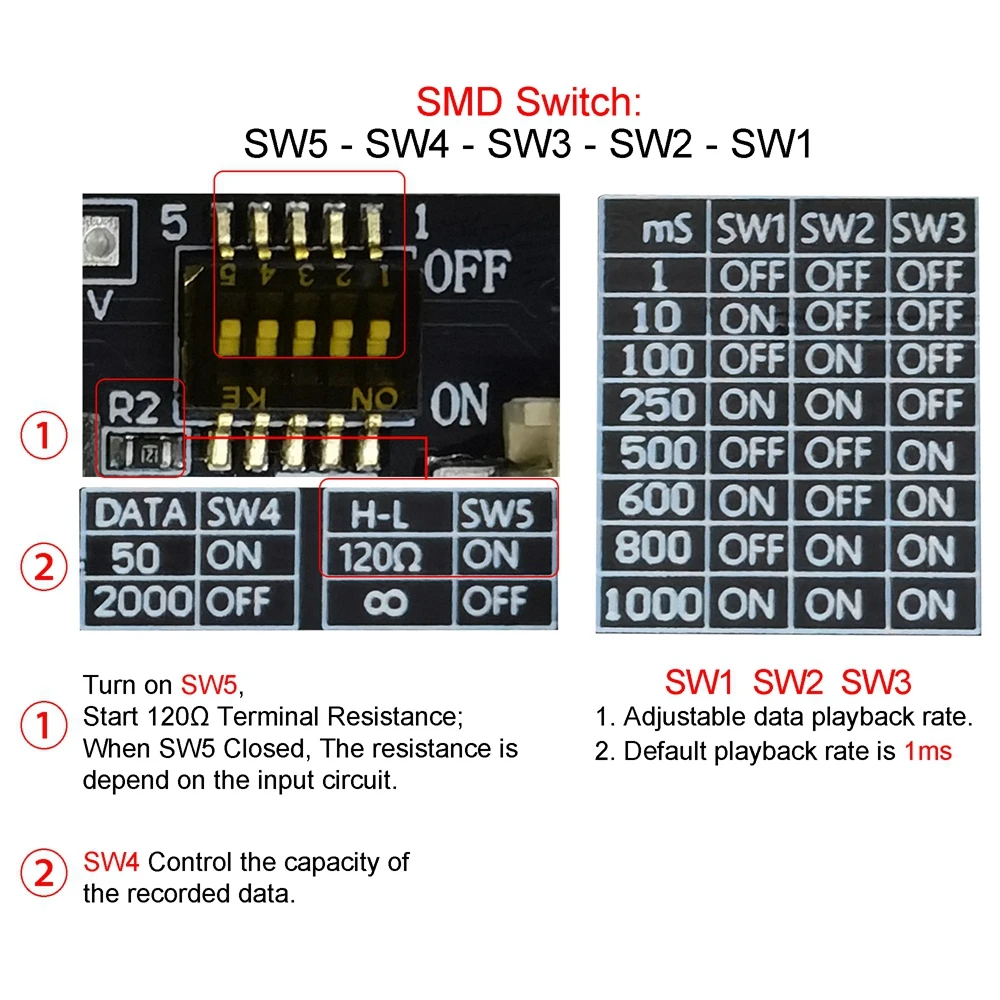

SMD-Schalterfunktion.

1.Schalten Sie SW5 ein, um den 120-Ohm-Klemmenwiderstand zu starten.

2.SW1-SW3 steuert die Datenspeicherrate.

Wie zeichnet man Daten auf und testet das Modul?

1.An eine 12-V-Stromversorgung anschließen, die Power-LED schaltet rotes Licht ein und immer an.

2.Verbinden Sie sich mitFunktioniert gut CAN BUS Modulum Daten aufzuzeichnen bzwEingabe von Daten per Computer.

Drücken Sie lange die Taste „IN“, die „LED 1“ leuchtet rot, von Blitz auf Dauerlicht.

3.RXD & TXD schalten grünes Licht ein und versperrte Datenaufzeichnung ein.

4.Lösen Sie die „IN“-Taste, die „LED 1“ und das zu schließende Licht des RXD.Das grüne Licht von TXD leuchtet immer.(Das bedeutet, dass CTB003 Daten beibehält.)

5.Das Automodul muss mindestens 15 Sekunden offline/ausgeschaltet sein.

6.Verwenden Sie den 6P-Anschluss, um das Automodul und das CTB003 anzuschließen, und dann „LED 2“ schalten Sie das rote Licht ein. Die Datenwiedergabe beginnt (das Aktivieren des Moduls beginnt).

7.Klicken Sie auf die Schaltfläche „Aus“, schließen Sie „LED 2“, die Daten stoppen, um die Wiedergabe durchzuführen (stoppen, um das Modul zu aktivieren).

CTB003 kann wiederverwendet werden

Darüber hinaus wird die Einschaltbox nach Abschluss der Aufnahme und Abschluss der Stromversorgung automatisch die zuletzt aufgezeichneten Daten wiedergeben.

Wenn keine automatische Wiedergabe erfolgt, drücken Sie bitte die OUT-Taste, um das Gerät einzuschalten.

Grund für die Aufnahme ist fehlgeschlagen

1.Die gesammelten Moduldaten können LS-CAN (

Sie können versuchen, den 120-Ohm-Klemmenwiderstand (R2) auf dem Motherboard des CTB003 zu entfernen und ihn erneut aufzuzeichnen.

2.Bestätigen Sie, dass die Richtung CAN-H und CAN-L richtig angeschlossen werden soll

3.Überschreiten die Daten 1M?

4.Einige Fahrzeugmodelle benötigen eine 2-Wege-Stromversorgung zum Antrieb der Instrumententafel (siehe elektrische Zeichnungen bestimmter Fahrzeugkomponenten).

5.Bei Fragen können Sie sich gerne an uns wenden.

Parameter der Hauptplatinenkonfiguration

1.Eingebauter MCU ARM M0 Core und 120 Ω Klemmenwiderstand

2.Unterstützt 12–15 V Stromversorgung, Ausgang GND * 2 (parallel)

12V * 2 (parallel), CAN-H * 1, CAN-L * 1

3.Unterstützt die automatische Erkennung der CAN-BUS-Baudrate

(BAUD-Bereich: 100/125/250/500/666/800/1M)

4.Unterstützt kein Monolin CAN/SWC BUS/CANFD.

Klein und tragbar

1.Aktivieren Sie im elektronischen Wartungsszenario für die Automobilindustrie online oder offline das elektronische Modulsystem des Treibers, z. B. IP Instrument Pack, HMI Human Machine Interface, EPB Electrical Park Brake und andere spezielle Geräte wie CAN-Analysatoren und Oszilloskope, die für die Prüfung erforderlich sind umfassende technische Anforderungen an Wartungspersonal, und der Arbeitsplatz ist schmal, was die Bedienung erschweren.

2.CANBOX ELF eignet sich für eine Vielzahl von Fahrzeugmodellen, mit einfacher Bedienung, Aufnahme mit einem Klick, Wiedergabe mit einem Klick, einfacher Bedienung, geringer Größe und geeignet für enge Fahrzeugszenarien.

(Hinweis: Andere elektronische Module wie Diebstahlschutzcomputern erfordern das Handshake-Protokoll und die Timing-Matching kann nicht unterstützt werden.)
