DC 12V 5V Verzögerung Relais Verzögerung Drehen auf/Verzögerung schalten sie Schalter Modul mit Timer Volt Timing relais Bord

Produktbeschreibung

DC 12V Zeitverzögerungsrelaismodul Verzögerung Einschalten / Verzögerung Ausschalten Relaisschaltermodul mit Timer DC 12 V Volt Timing Relaisplatine
Produkteinführung
Das 5V/12V-Verzögerungsrelaismodul verwendet hochwertige Relais mit einem maximalen Strom von 10A.Das Modul verwendet doppelseitige FR-4-Leiterplatten.Das gesamte Modullayout ist angemessen und schön.Verwenden Sie den originalen Hochleistungs-Verzögerungschip für eine bessere Leistung.Mit einem Potentiometer zur Verzögerungseinstellung beträgt die kürzeste Zeit 0,1 Sekunden, die längste kann bis zu 1 Stunde betragen, und es verfügt über eine Schutzdiode gegen Verpolung, die das Produkt wirksam schützen kann.Das Modul kann in verschiedenen Steuersituationen verwendet werden, z. B. als Fahrrekorder, GPS-Startschutz, Haushaltsgeräte, Schutz elektronischer Geräte, SPS-Steuerung, Industriesteuerung, elektronisches Experiment, für Arduino-Roboter usw.
Produktparameter
Verzögerungsrelaismodul Einschaltverzögerung
Versorgungsspannung: 5V/12V
Ruhestrom: 2,5mA/5,5mA
Maximaler Arbeitsstrom: 70 mA/42 mA
Lastspannung: DC 30 V oder AC 250 V
Laststrom: 10A
Lebensdauer des Relais: mehr als 100.000 Mal
Maximale Schaltfrequenz: 5 kHz
Produktgewicht: ca. 22g
Strukturgröße: 57*30*18,5mm (Länge * Breite * Höhe)
Positionierungslochgröße: 52 * 25 mm
Schnittstellenbeschreibung

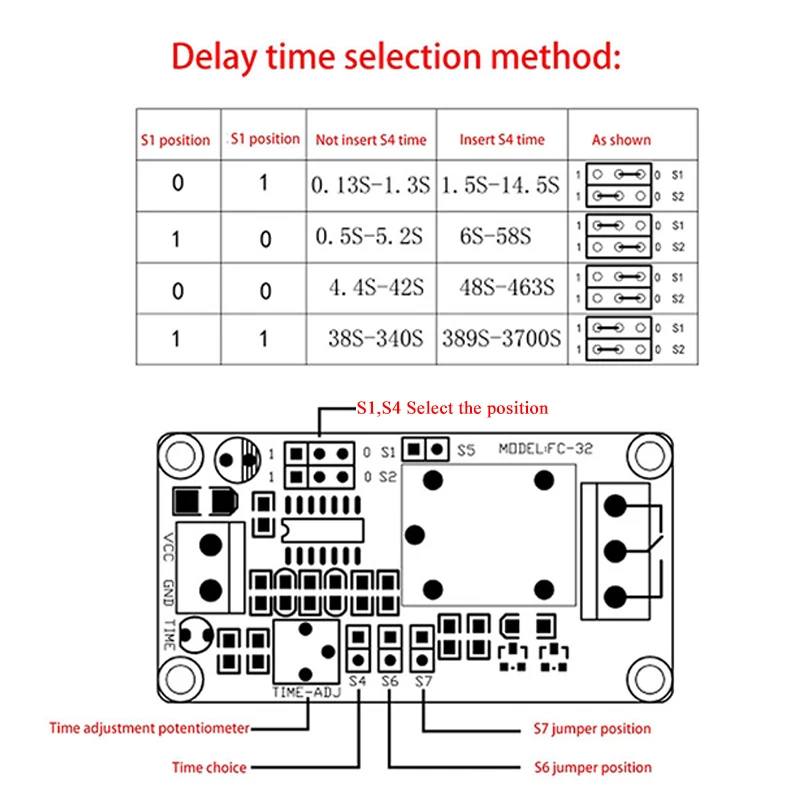

1.Wenn die S6-Jumperkappe am Modul eingesteckt ist und die S7 nicht eingesteckt ist, beginnt das Modul mit der Zeitmessung, sobald der Strom eingeschaltet wird (der Zeitbereich ist einstellbar), und das Relais wird sofort geschlossen und gemeinsam Der Anschluss des Relais wird mit dem normalerweise offenen Anschluss verbunden., Die Verzögerung ist vorbei, das Relais wird freigegeben und der gemeinsame Anschluss wird mit dem normalerweise geschlossenen Anschluss verbunden.
2.Wenn die S7-Jumperkappe am Modul eingesteckt ist und S6 nicht eingesteckt ist, beginnt das Modul sofort mit der Zeitmessung, sobald es eingeschaltet wird (der Zeitbereich ist einstellbar). Zu diesem Zeitpunkt ist das Relais nicht geschlossen (nicht verbunden) und die Verzögerung ist vorbei. Das Relais ist geschlossen und der gemeinsame Anschluss ist mit dem normalerweise offenen Anschluss verbunden.
Hinweis
Wenn das Relais AC 220 V oder eine andere Gleichstromversorgungsspannung steuert, die größer als die VCC-Klemme ist, kann die Überbrückungskappe S5 nicht eingesetzt werden.Wenn in diesem Fall S5 eingesetzt wird, fließt die Hochspannung zurück in das Modul, wodurch das Modul durchbrennt.

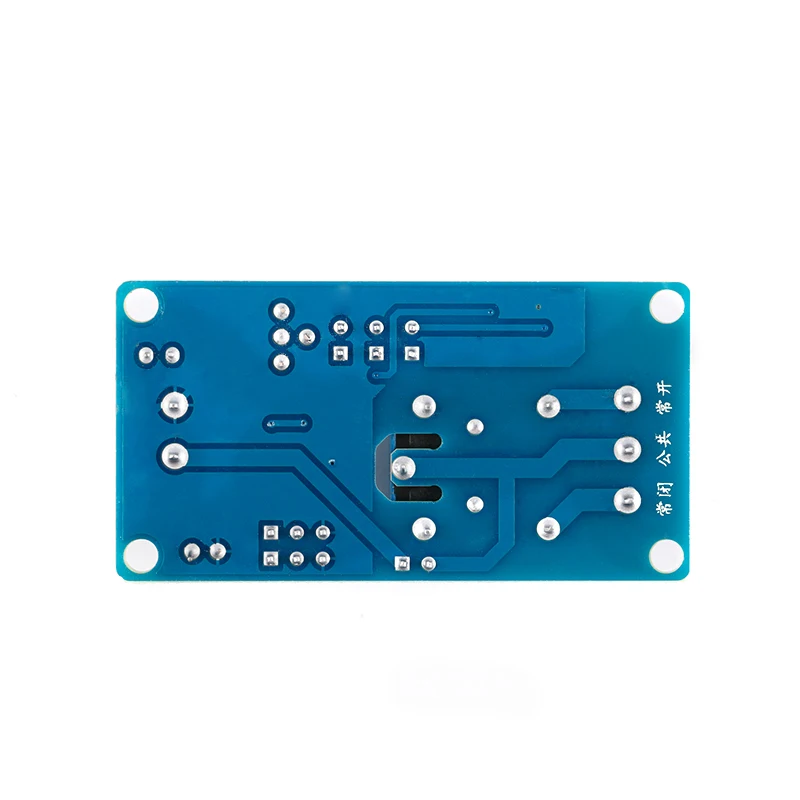

Produktdetails in Bildern

Produkteigenschaften

Markenname

Your Cee

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

EU LVD-Spannung

Niederspannung: Unter 50 VAC oder 75 VDC

Theorie

Zeitrelais

Spannung

5V/12V

Modellnummer

Power-on Delay Relay Module

Stromquelle

Gleichstrom

ist kundenspezifisch

Ja

Kontaktbelastung

Geringer Stromverbrauch

Benutzen

Allgemeiner Zweck

Schutzfunktion

Versiegelt

Typ

Verzögerungstimer-Leiterplatte
