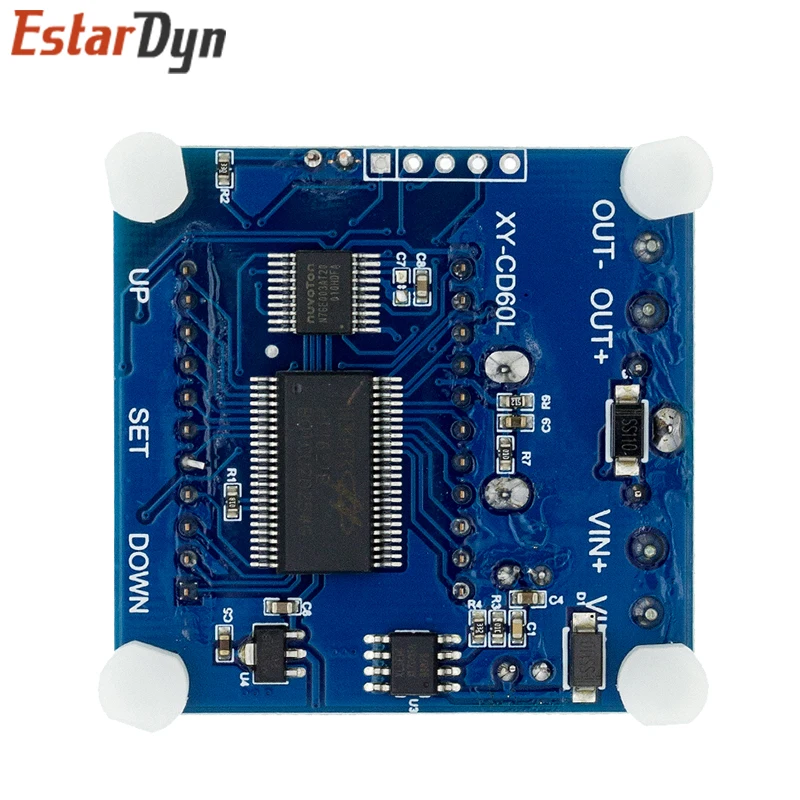

CD60L Solar Batterie Ladegerät Controller 12V 24V 48V Lade Entladung Control Modul Unter spannung Strom schutz Bord

Produktbeschreibung

Durch Einstellen der oberen Grenzspannung UP und der unteren Grenzspannung dn;Wenn die Batteriespannung kleiner oder gleich der unteren Grenzspannung dn ist, schaltet sich das Relais ein und das Ladegerät beginnt mit dem Laden der Batterie;Wenn die Batteriespannung mehr als oder gleich der oberen Grenzspannung UP ist, wird das Relais getrennt, um eine automatische Ladevorgang abzuschließen.Wenn das Relais eingeschaltet wird, flackert IN und zeigt damit an, dass es geladen wird.
Durch Einstellen der oberen Grenzspannung UP und der unteren Grenzspannung dn;Wenn die Batteriespannung größer oder gleich der oberen Grenzspannung UP ist, schaltet sich das Relais ein und beginnt mit dem Entladen;Wenn die Batteriespannung kleiner oder gleich der unteren Grenzspannung dn ist, schaltet sich das Relais aus und vervollständigt eine automatische Entladefunktion.Wenn das Relais eingeschaltet wird, flackert der OUT und zeigt damit an, dass es entlädt.
Funktionsbeschreibung
2.Tastenfunktion
SET-Taste: Kurzklicken, um die aktuell eingestellten Parameter anzuzeigen
Drücken Sie kurz die DOWN-Taste, schalten Sie das Relais aus/inschalten (Not-Stopp-Funktion), schalten Sie das Gerät aus, LCD-Display AUS, Relais trennen
DREI.Parametereinstellungen.
B) Wechseln Sie nach dem Aufrufen der Parametereinstellungsoberfläche die Einstellungsparameter durch Drücken der SET-Taste.
D) Um andere Parameter einzustellen, wiederholen Sie die Schritte B und c
3.1 Zeitsteuerungsfunktion zum Laden/Entladen
Wenn das Relais laden/entladen einschaltet, beginnt der Countdown;Wenn die Zeit abgeschlossen ist, wird das Relais automatisch getrennt, um einen Lade-/Entladevorgang abzuschließen;Wenn die Zeit abgeschlossen ist, beträgt die Erkennungsspannung im Lademodus weniger als die untere Grenzspannung dn oder im Entlademodus, die Erkennungsspannung ist mehr als die obere Grenzspannung UP und die Ladezeitsteuerungsfunktion wird automatisch ausgeschaltet und blinkt.Zeigen Sie H an: ER erinnert Benutzer daran, dass die Zeitparametereinstellung unangemessen ist. Drücken Sie eine beliebige Taste, um das Flackern zu stoppen.
3.2 Automatische Parametererkennung
3.3 Verzögerte Einschaltfunktion (0–999 Sekunden): Abschluss des Ladevorgangs/Entladens, das Intervall zwischen dem erneuten Öffnen
Analyse häufiger Fehler
Antwort: Dieses Modell eignet sich für den Einsatz im Bereich von mindestens 6 V, maximal 60 V Spannung und maximal 48 V Ausgabestand, da die 48-V-Batterie mit Strom bei etwa 60 V voll ist und dann auf einem höheren Pegel brennt.Wenn Ihre Batterie höher als 48 V ist, wählen Sie bitte eine andere.
Antwort: Dies liegt daran, dass Ihr Ladestrom zu groß oder die Akkukapazität zu gering ist.Sobald die Batterie eingeschaltet ist, erreicht sie sofort die obere Spannungsgrenze.Das Relais ist getrennt.Nach dem Trennen der Spannung sinkt die Spannung schnell auf die niedrigere Spannungsgrenze und beginnt wieder mit dem Laden.Zu diesem Zeitpunkt müssen Sie den Ladestrom reduzieren.Normalerweise beträgt der Ladestrom 10 % der Akkukapazität.Von 1 bis 1,5 beträgt der Ladestrom von 20 Ah-Akkus im Allgemeinen etwa 2-3 A.Beachten Sie, dass das Laden mit hohem Strom zu einer Erwärmung der Batterie, einer beschleunigten Alterung, einer Ausbuchtung und sogar einer Explosion führen kann!
Antwort: Dies ist eine Spannungssteuerung, z. B. das Einstellen der unteren Spannungsgrenze 12.0V, die Obergrenze von Spannung 14.5V, wenn die Spannung auf 14 geladen wird.5V, die Stromversorgung wird unterbrochen, die Spannung wird auf 12 gesenkt.0V und das Relais ist geschlossen, um den Ladevorgang zu starten;Während des Ladevorgangs kann der Spannungssteuerungsmodus nur ein- und ausschalten, ohne den Strom einzuschränken, der Ladestrom hängt vollständig von Ihrem Ladegerät ab!
Antwort: Dies ist ein einfacher Spannungsregler. Es spielt nur eine Schaltfunktion. Die Spannung kann zum Laden der Batterie nicht geändert werden. Welche Art von Ladegerät sollten Sie sich zum Laden des Akkus vorbereiten? Notwendig!

Produkteigenschaften

Markenname

Estardyn

Ursprung

CN (Herkunft)

Zustand

Neu

Typ

SPANNUNGSREGELER

Modellnummer

CD60L Solar Battery Charger Controller

Versorgungsspannung

DC6-60V

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

SMD
