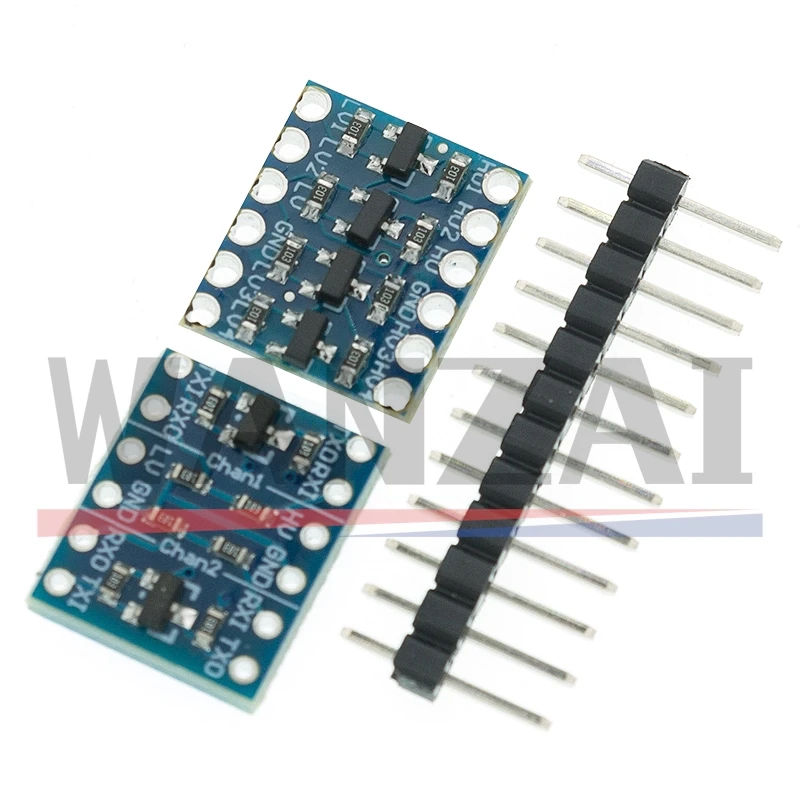

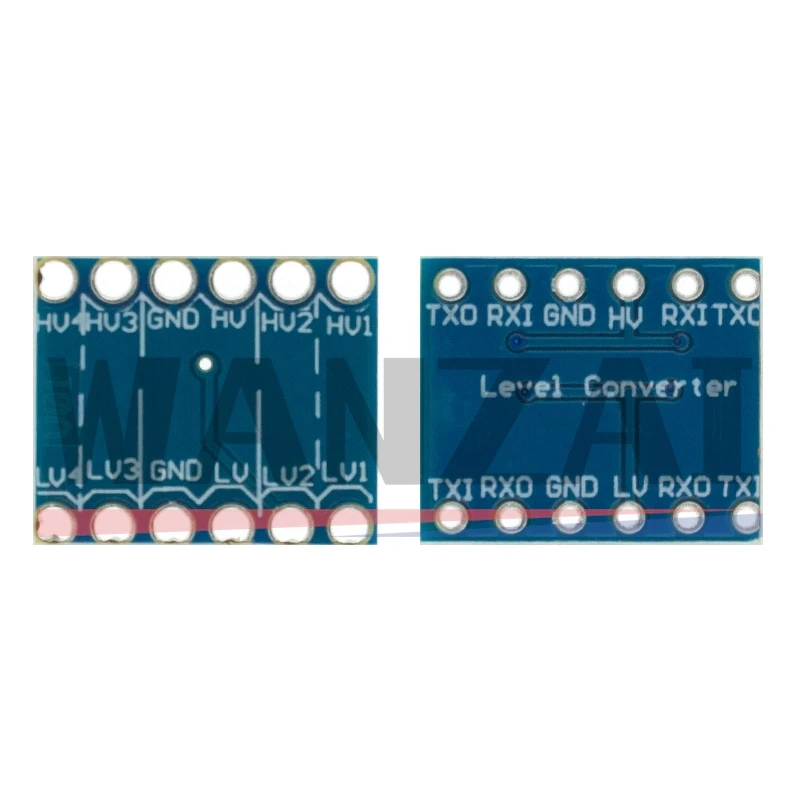

2-Kanal/4-Kanal iic i2c Logik pegel wandler bidirektion ales Modul 5V bis 3,3 V Steck brett

Produktbeschreibung

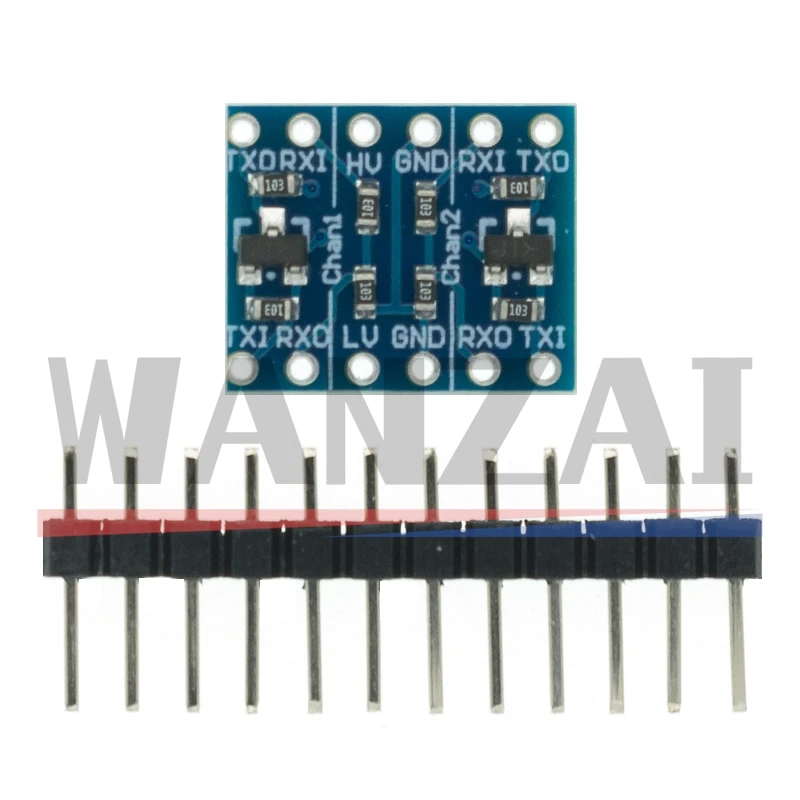

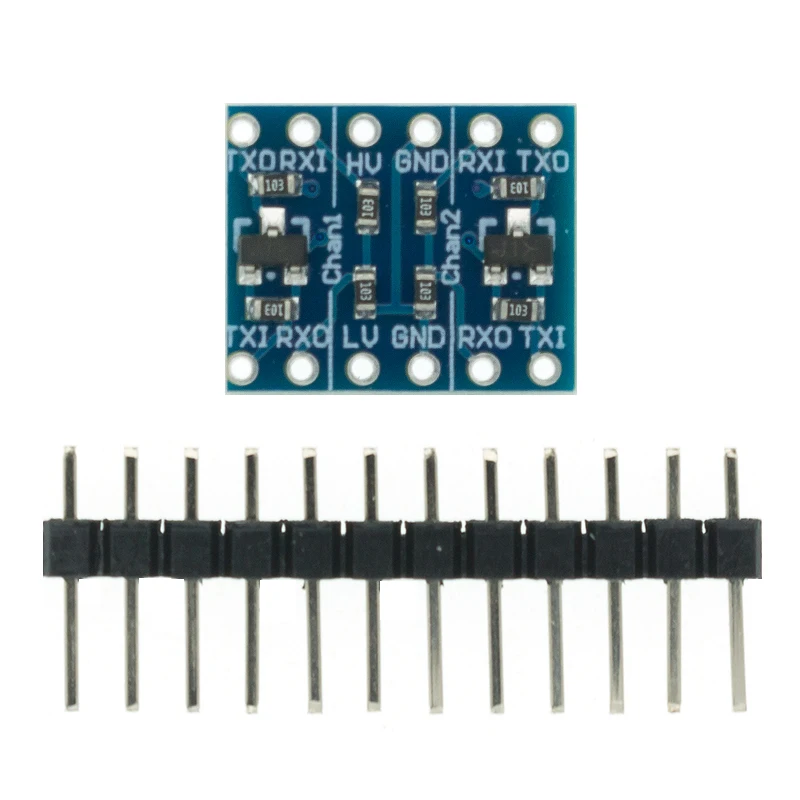

2 Kanal
Name: iic i2c Ebene Umwandlung Modul 5-3v System kompatibel
Modell: icc i2c Strom versorgung: 5v-3v Avcc an 5v system strom anschließen Ascl verbinden mit 5v system scl Asda verbinden mit 5v system sda Agnd verbinden mit 5v system gnd Bvcc an 3v system strom anschließen Bscl verbinden mit 3v system scl Bsda verbinden mit 3v systeme sda
Bgnd verbinden mit 3v system gnd
4 Kanal
Wenn Sie jemals versucht haben, ein 3,3 V-Gerät an ein 5V-System anzuschließen, wissen Sie, was für eine Herausforderung es sein kann. Der bidirektion ale Logik pegel wandler ist ein kleines Gerät, das 5V Signale sicher auf 3,3 V absenkt und gleichzeitig 3,3 V auf 5V erhöht. Dieser Pegel wandler funktioniert auch mit 2,8 V-und 1,8 V-Geräten. Was diesen Logik pegel konverter wirklich von unseren vorherigen Versionen trennt, ist, dass Sie Ihre hohen und niedrigen Spannungen erfolgreich einstellen und zwischen ihnen sicher auf demselben Kanal auf und ab treten können. Jeder Pegel wandler hat die Fähigkeit, 4 Pins auf der hohen Seite auf 4 Pins auf der niedrigen Seite mit zwei Eingängen und zwei Ausgängen für jede Seite zu konvertieren.
Der Pegel konverter ist sehr einfach zu bedienen. Die Platine muss von den zwei Spannungs quellen (Hochspannung und Niederspannung) mit Strom versorgt werden, die Ihr System verwendet. Hochspannung (5v zum Beispiel) zum hv'-Pin, Niederspannung (3,3 v zum Beispiel) zu lv' und Masse vom System zum Gnd'-Pin.Abmessungen: 0,63x0.52mm (16,05x13,33 ")
Dokumente
Schematisch
Adler-Akten
Datenblatt (bss138)
Anschluss anleitung
Github
Produkt video

Produktdetails in Bildern

Produkteigenschaften

Markenname

AITEWIN ROBOT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

LOGISCHE ICS

Versorgungsspannung

1

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

1
