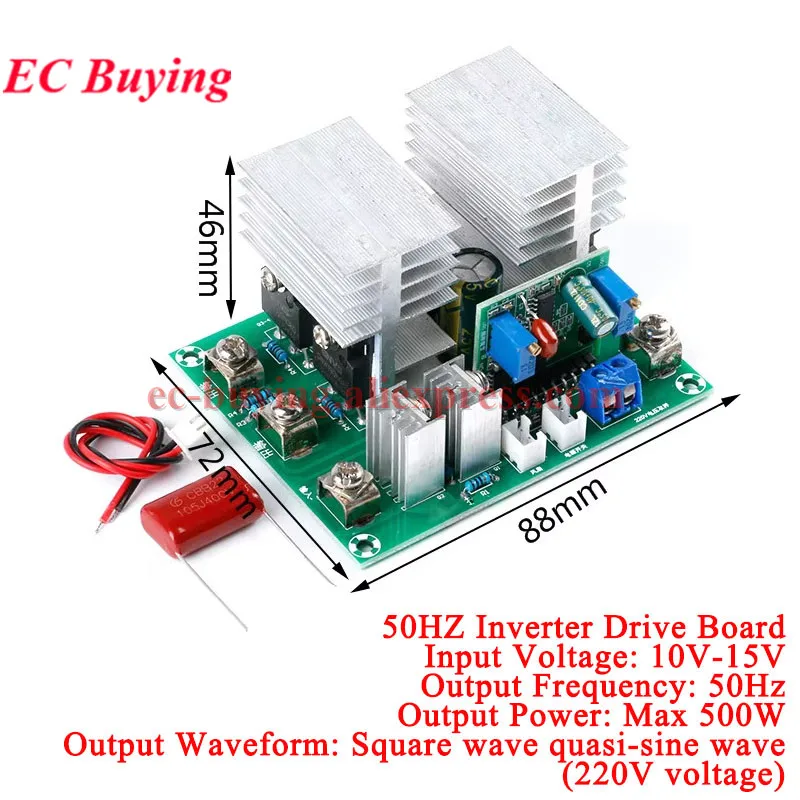

50HZ Inverter Drive Board Modul Single 12V Boost Step Up 220V Transformator Conversion Board Bridge 150W 500W mit stabilisiertem

Produktbeschreibung

�Netzschalter: Der Anschluss des Netzschalters, der mit den Worten „Netzschalter“ gekennzeichnet ist, dient zur Steuerung der Arbeit der Platine, und ein Schalter muss angeschlossen werden, um zu steuern, ob die Platine funktioniert oder nicht.“
Eingangsspannung: 10V-15V
Ausgangsfrequenz der Platine: 50 Hz
Ausgangswellenform: Rechteckwelle, Quasi-Sinus-Welle (abhängig von der Verwendung eines Transformators und einer 220-V-Spannungsrückmeldung abgeschlossen, kein Feedback (220-V-Spannungsabtastung) Rechteckwelle, Spannungsrückmeldung muss angeschlossen werden, andernfalls wird es einen riesigen Leerlaufstrom geben ernsthafte Heizprobleme)
Spannungsrückmeldung (220-V-Spannungsabtastung): 220-V-Spannungsrückmeldung (220-V-Spannungsabtastung) muss angeschlossen werden
Antriebsplatine für Quasi-Sinus-Wechselrichter
Es ist ein externer 50HZ 220V 8-12V Transformator erforderlich.Wenn die Spannung größer als 10 V ist und die 220-V-Rückkopplungsspannung angeschlossen ist, kann die Spannung möglicherweise nicht stabilisieren.Nur eine Wicklung am Niederspannungsende (Standardtransformator aus Siliziumstahlblech)
Die Transformatorleistung ist für weniger als 800 W geeignet und die maximale Ausgangsleistung beträgt 500 W
Kleine Transformatoren können keine hohe Leistung ausgeben, ein 50-W-Transformator kann beispielsweise keine 80 W Leistung ausgeben
Spannungsstabilisierungsfunktion: Wenn sich der Transformator nahe 12 V befindet, gibt es keine Spannungsstabilisierungsfunktion und es gibt eine Rechteckwelle aus.Die Spannungsstabilisierungsfunktion ist nur für 8V-10V Transformatoren verfügbar.Es gibt eine Feineinstellung für Kunden, um die Spannung anzupassen.Die Spannungsstabilisierungsfunktion muss an 220 V an die Platine angeschlossen werden.220-V-Spannungsabtastung
Mit Eingangsverpolungsschutzfunktion
Mit 10-V-Unterspannungsschutzfunktion
Ausgangsfrequenz: 50 Hz, fein abgestimmt werden (es wurde vor der Auslieferung auf 50 Hz eingestellt)
Die Ausgangsspannung sollte vor dem Versand auf etwa 220 V eingestellt werden.Die Spannung dieser Art von AC-Anschluss weist leichte Schwankungen auf
Leerlaufstrom: Der Stromverbrauch der Platine ohne Transformator selbst beträgt etwa 40 mA.Die Größe des Transformators, das Siliziumstahlblechmaterial des Transformators und die Transformatorspannung von 8 V oder 12 V wirken sich nach Abschluss auf den Leerlaufstrom aus.
Wenn ein kleiner Ventilator ausgestattet ist, kann zum Ausgang des Transformators ein Kondensator hinzugefügt werden, um die Wellenform zu korrigieren.Es kann eine ähnliche Sinuswelle ausgeben, aber das Hinzufügen eines Kondensators verbraucht eine gewisse Menge an Strom und verringert die Umwandlungseffizienz.Ohne induktive Last werden zusätzliche Kondensatoren nicht empfohlen
Die kleinen roten und schwarzen Drähte auf der Platine werden an den Netzschalter angeschlossen, der der mit der mitgelegten weißen Buchse (Netzschalter) gekennzeichnet ist, d. h. die roten und schwarzen Drähte sind miteinander verbunden und die Platine beginnt zu arbeiten
Das Treiberboard ist ein Sanftanlauf. Wenn Sie einen Feststart benötigen, hinterlassen Sie eine Nachricht oder wenden Sie sich an den Kundendienst
Hinweis
1.Der Transformator muss den Eingang 220 V, 50 Hz, Ausgang 8 V, 50 Hz Siliziumstahlblechtransformator verwenden, Ring, R-förmig, E-förmig, C-förmig können verwendet werden

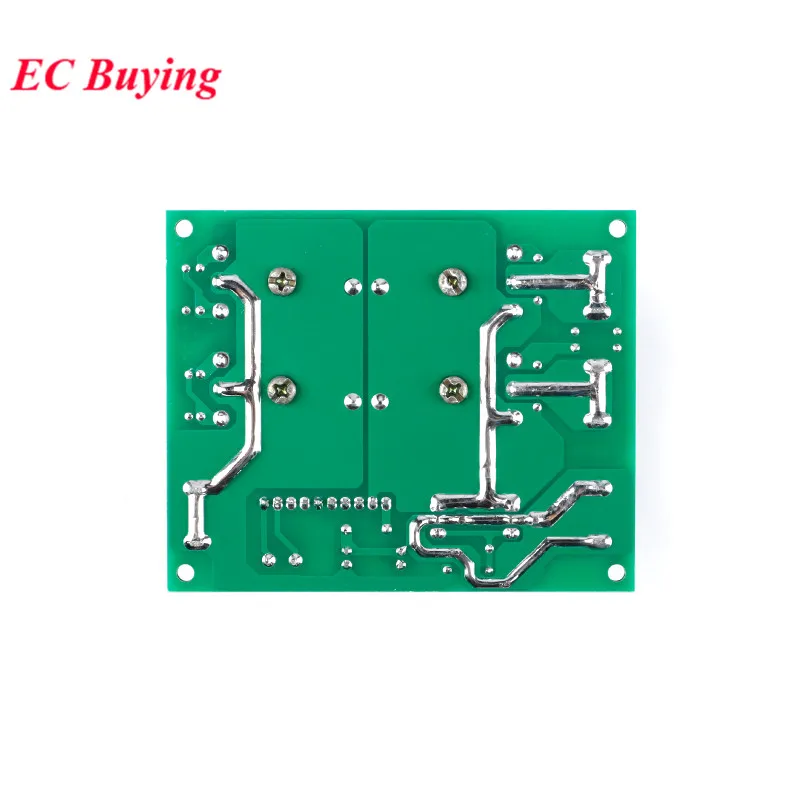

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

DC 12V AC 220V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

Module

Smart Electronics Experiment

Switch And Sensor For Arduino STM32

50HZ Inverter Drive Board Single DC 12V AC 220V

Transformer Bridge Boost Step Up Module 500W Voltage Regulator Quasi-sine Wave
