Heimkino Verstärker

Relais-Lautstärkereglerplatine/HIFI-Lautstärkereglerplatine/Relais-Lautstärkereglerplatine

59,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Variante auswählen

Lieferung nach Deutschland
Lieferzeit: 8–14 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Hinweis für Käufer
Die Relaiskomponente des Lautstärkereglers wurde in China hergestellte Marke Omron geändert.
20 März 2023
Produktbeschreibung

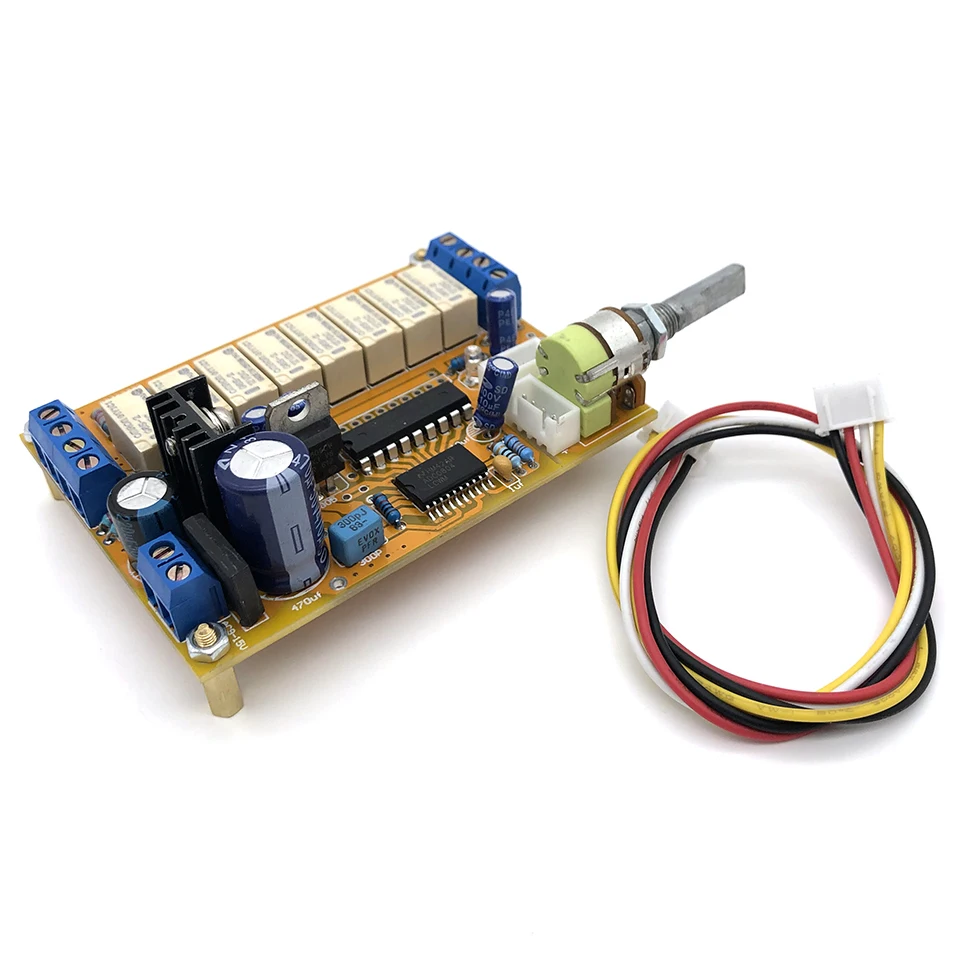

Größe: 85 mm * 65 mm
Spannung: AC10V – 18V

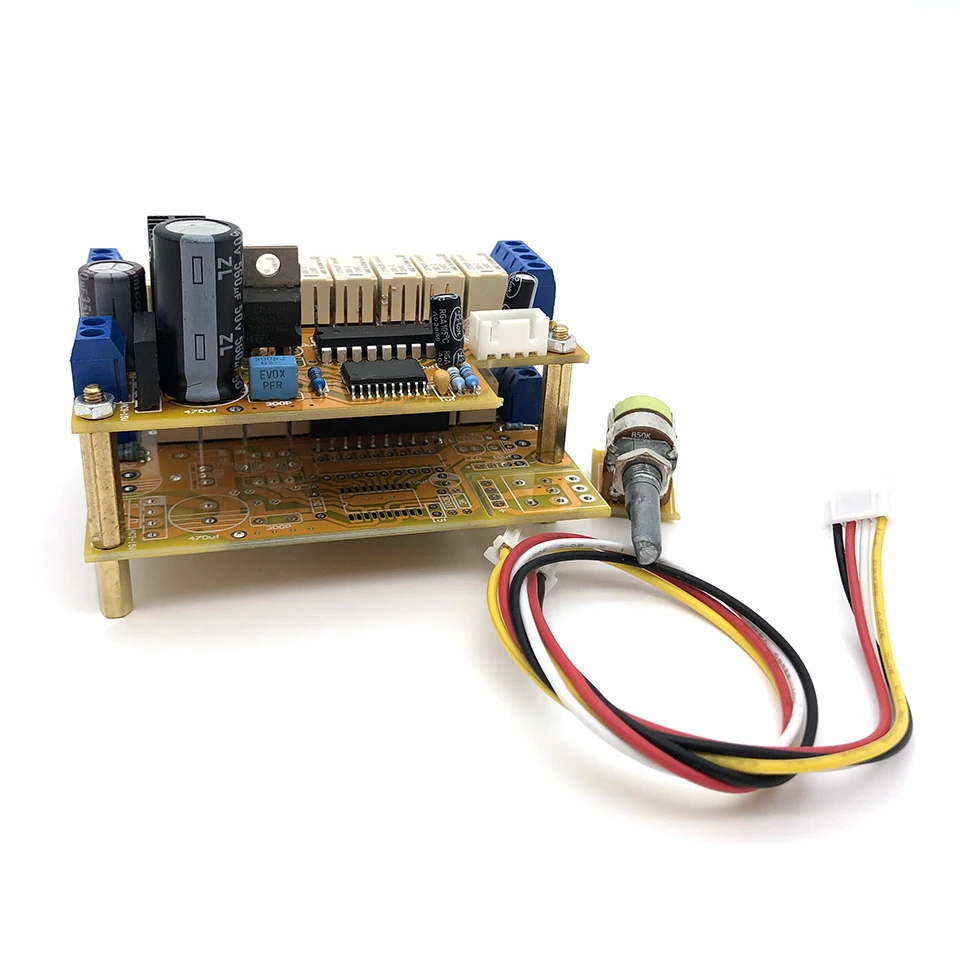

Kann gestapelt werden, um 4 Kanäle und 6 Kanäle zu erweitern
2 Kanäle (1 Platine), 4 Kanäle (2 Platinen), 6 Kanäle (3 Platinen)
Das Audiosignal wird durch den Schaltwiderstand des Relais auf vollständige 255 Schritte eingestellt.Es kann in der Nähe des Audiosignaleingangssitzes installiert werden.Der Signalkanal nimmt den kürzesten Weg ein, um Fernübertragungsstörungen zu reduzieren.Das erweiterte Kabel des Potentiometers steuert den Lautstärkeschalter des Relais., Das Audiosignal strömt nicht durch das Potentiometer, reine Widerstandsschleife, kein Knallen, höhere Wiedergabetreue!Es ist kompakt und nimmt nicht zu viel Platz ein.Es kann die ALPS16- und 27-Potentiometer integrierter Verstärker und diskreten Verstärker direkt ersetzen.Der Effekt ist sofort sichtbar!Der Widerstandswert des Röhrenverstärkers muss separat benachrichtigt werden und muss angepasst werden.
Chinesische Übersetzung der folgenden Abbildung
1.Serienpotentiometer, ein paar oder ein Dutzend Serienwiderstände sollten für ein etwas lauteres Volumen durchgeführt werden.
2.Der Paralleltyp verfügt nur über 8 Widerstände pro Kanal, der Ausgang erfolgt nur über einen oder mehrere Parallelwiderstände, und der Signalkanal ist sehr einfach und direkt.
2 Kanäle
4 Kanäle
6 Kanäle
