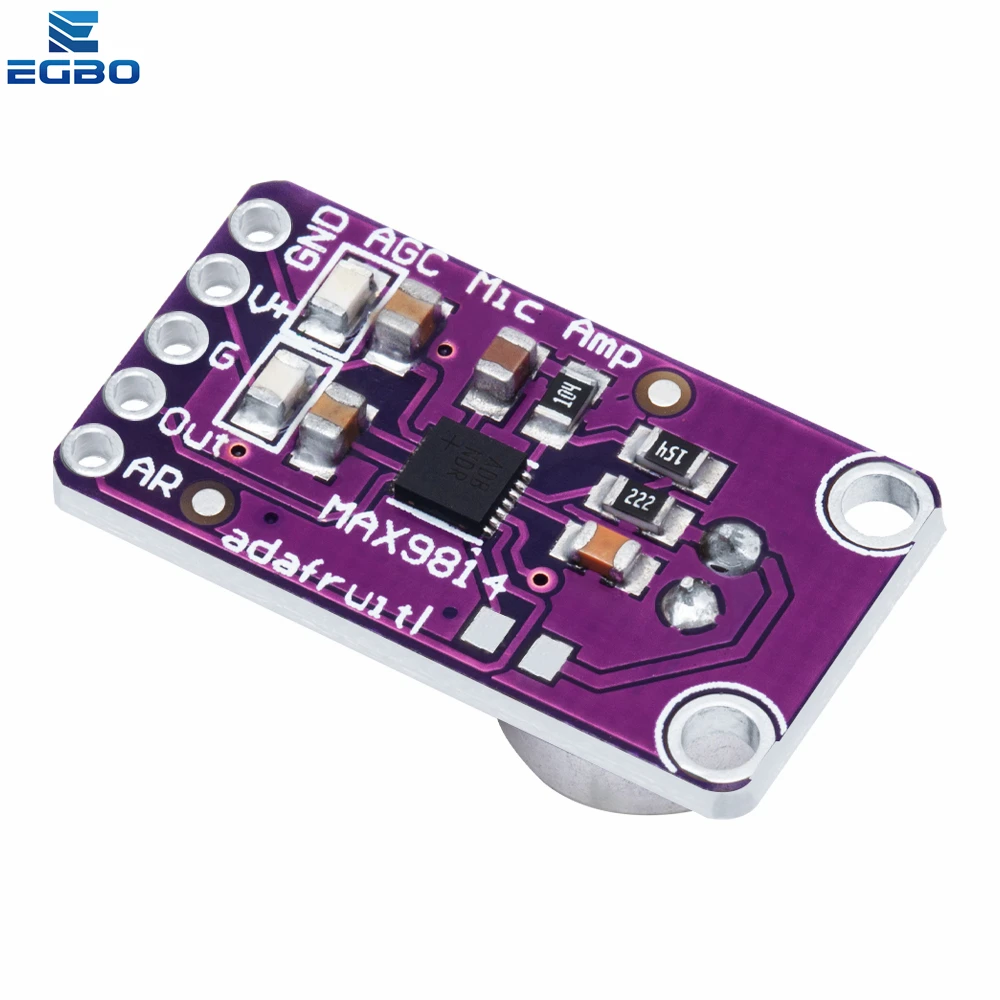

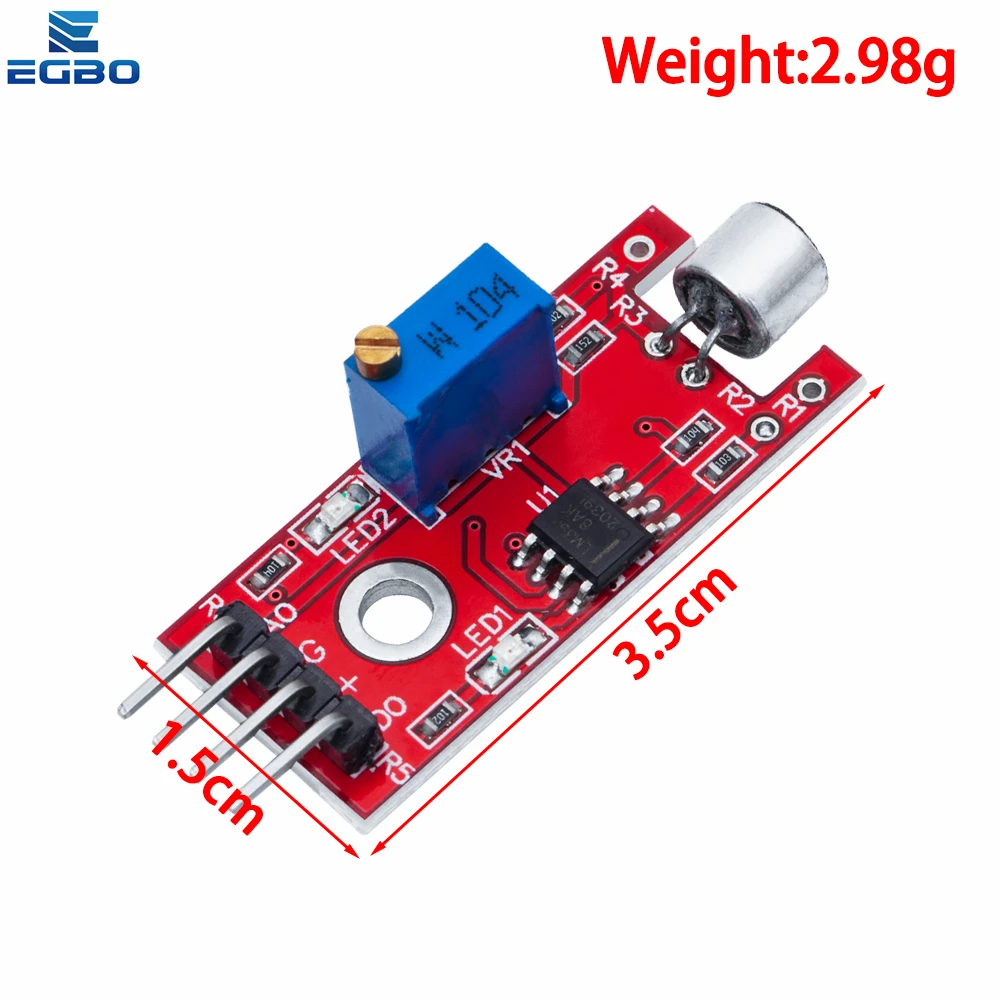

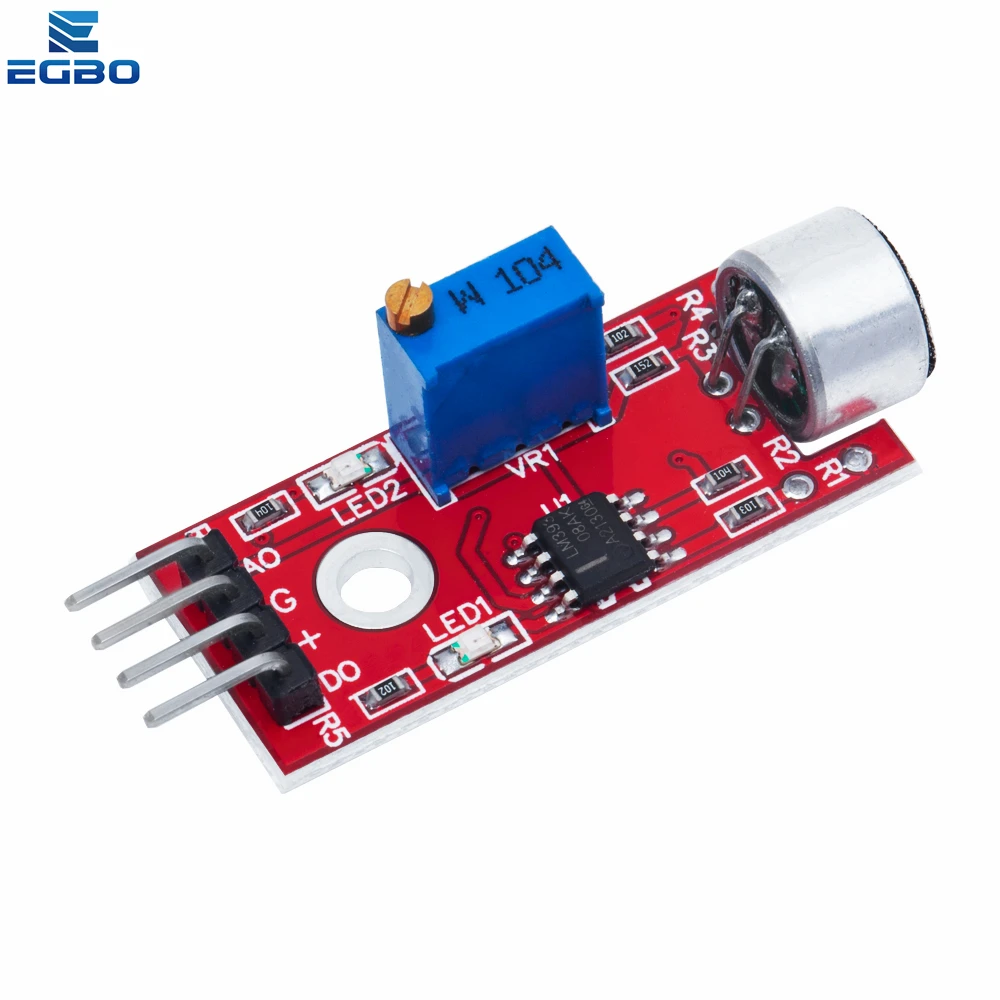

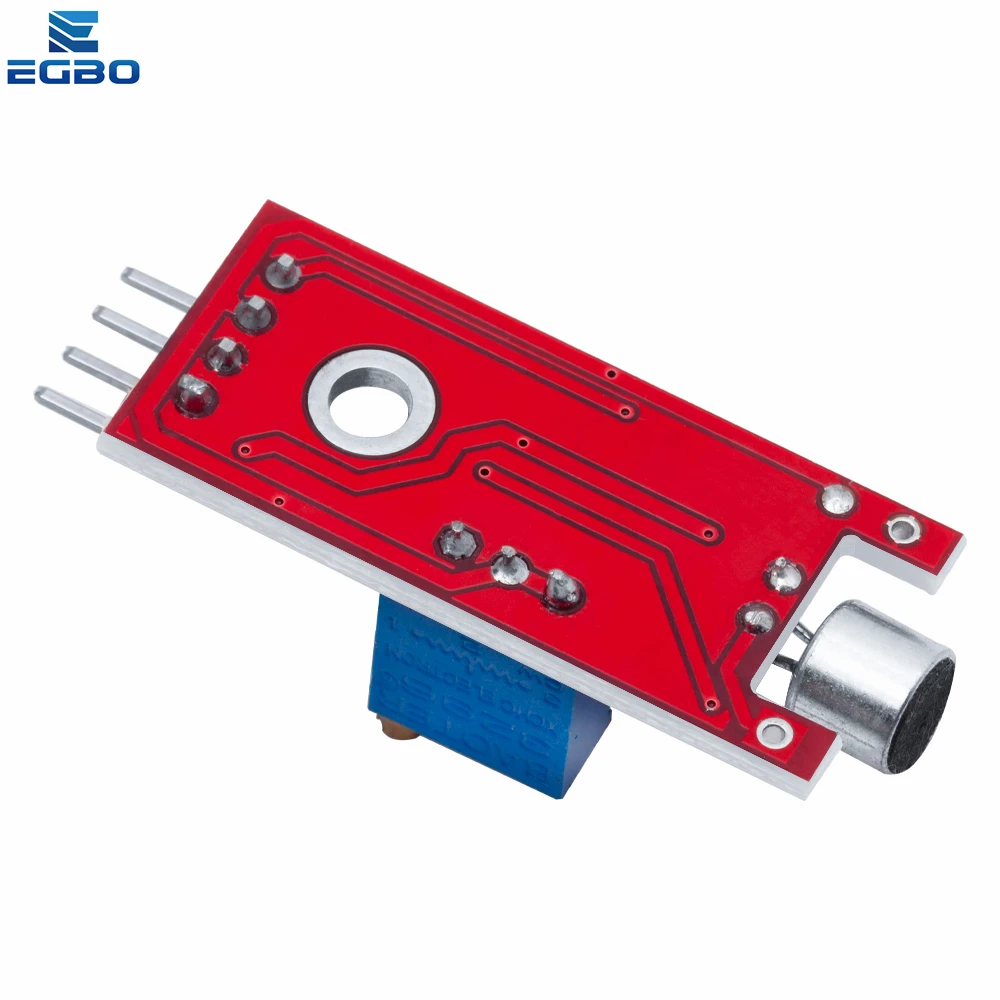

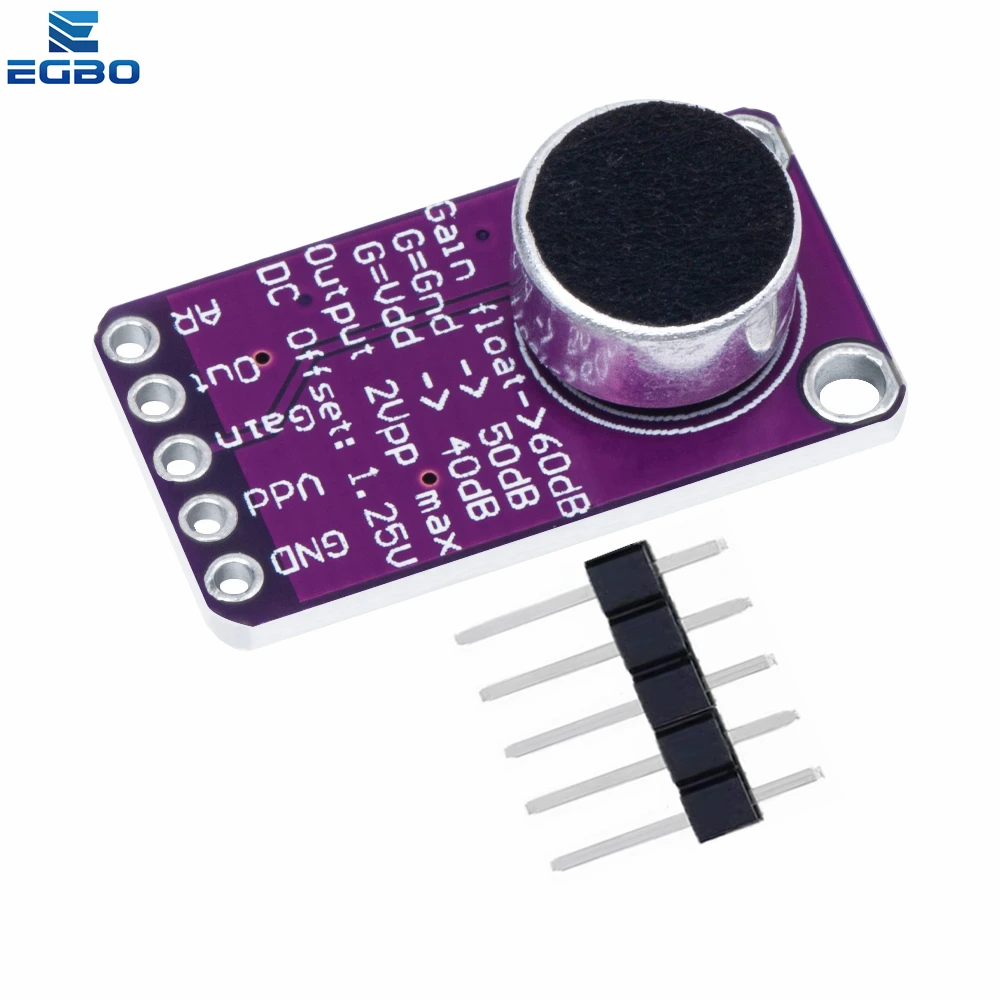

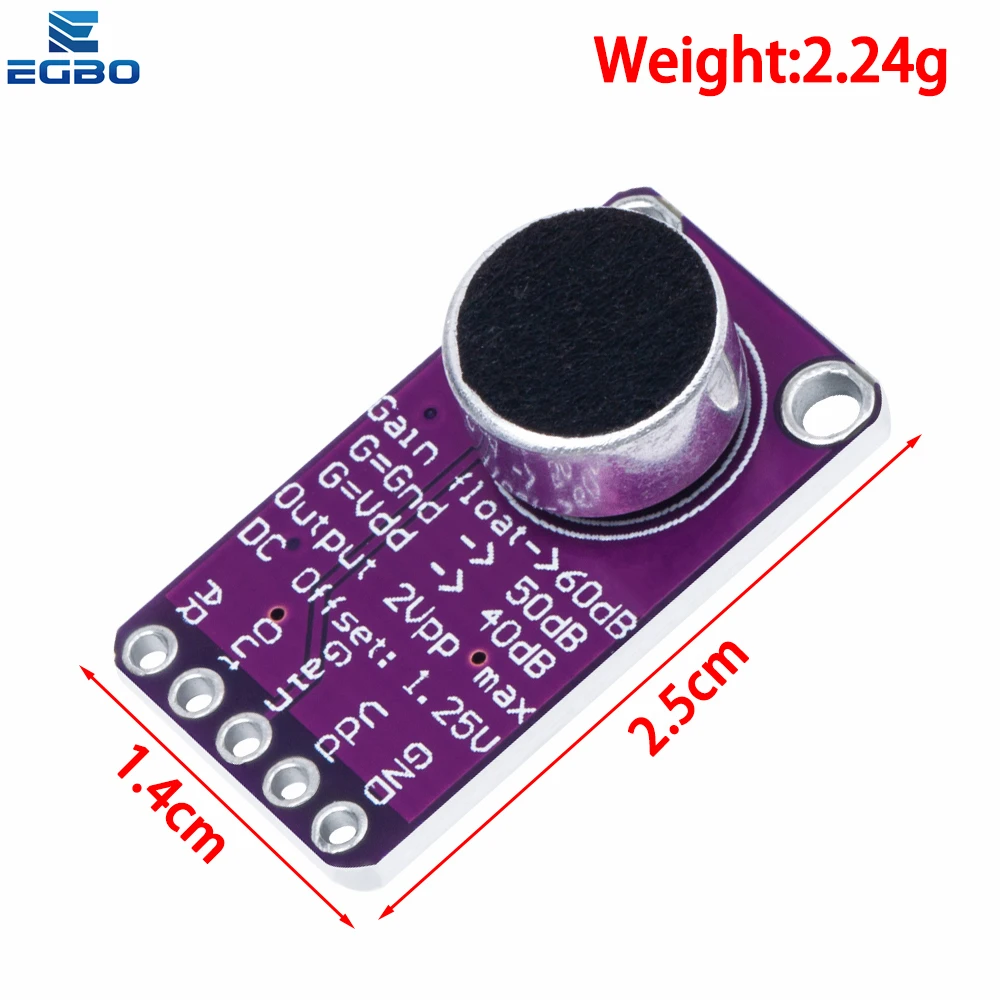

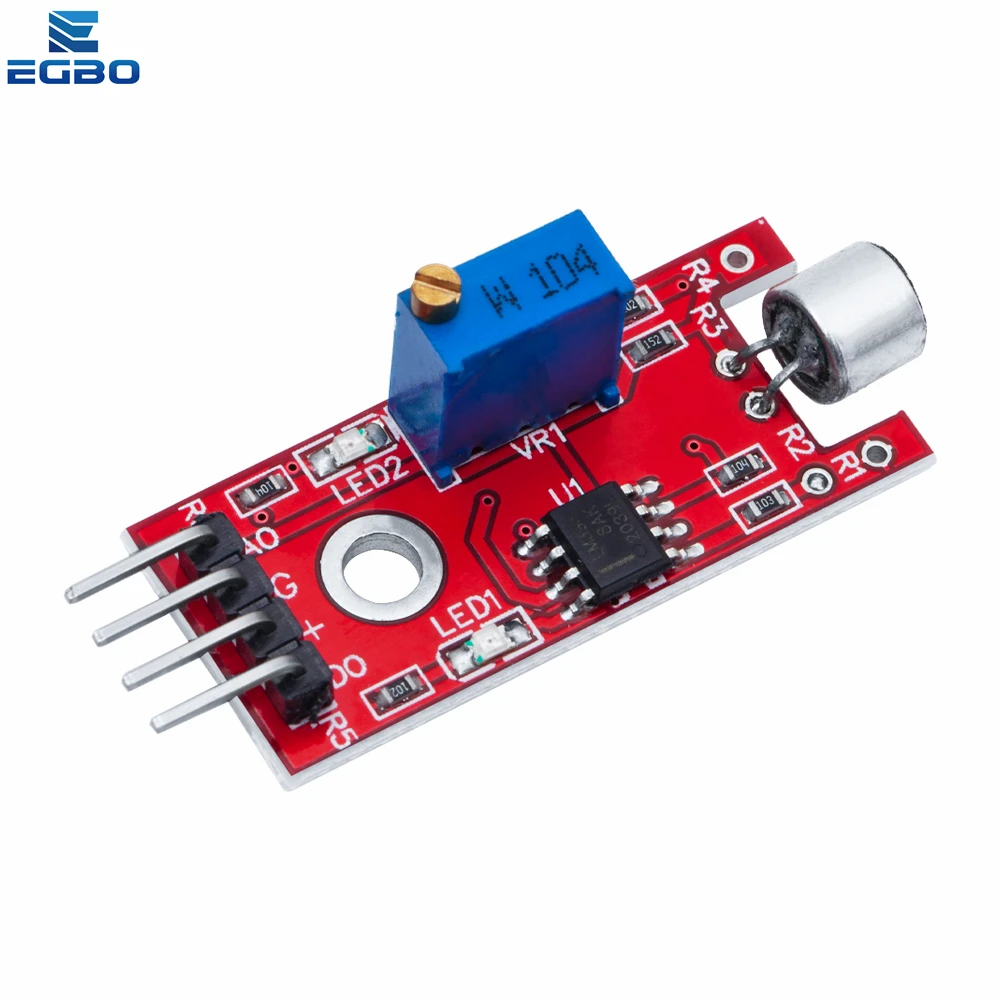

Verkauf von Schallsensormodul, Schallsteuerungssensor, MAX4466, MAX9814, Schaltererkennung, Pfeifenschalter, Mikrofonverstärker für Arduino

4,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 6–10 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

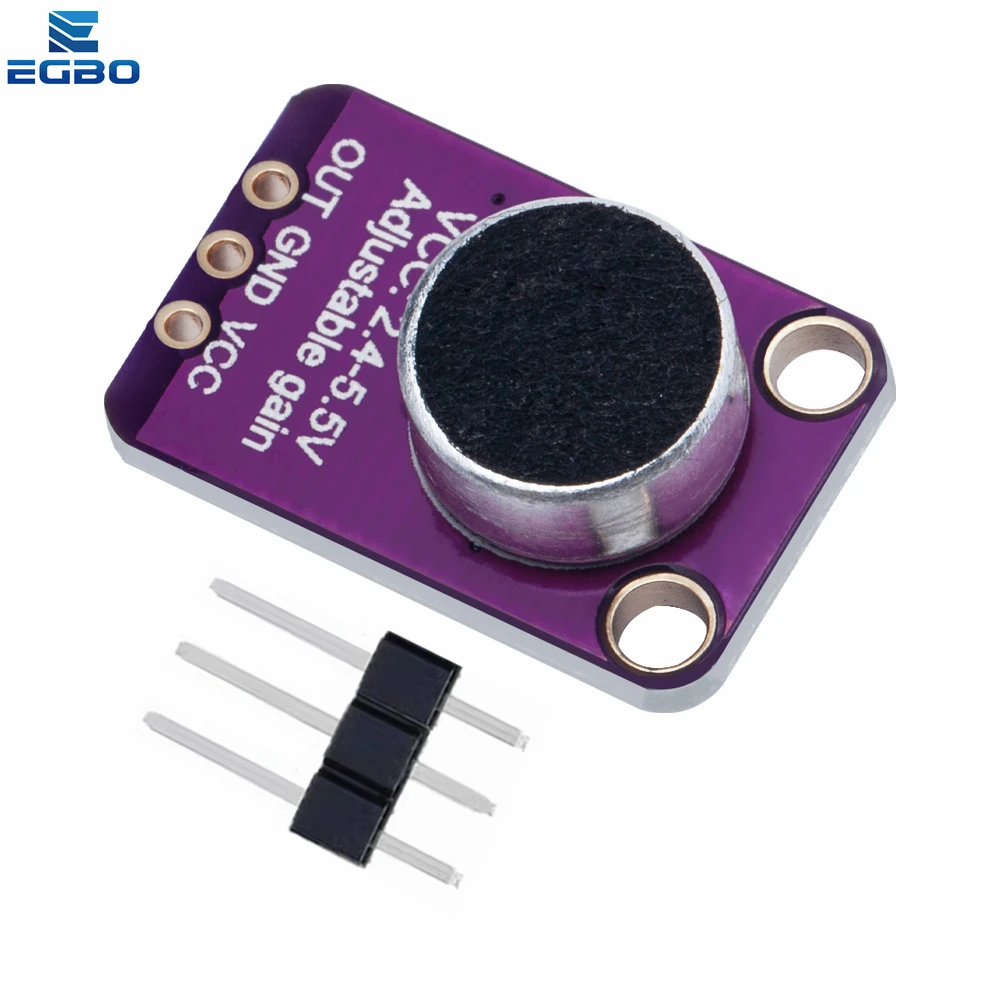

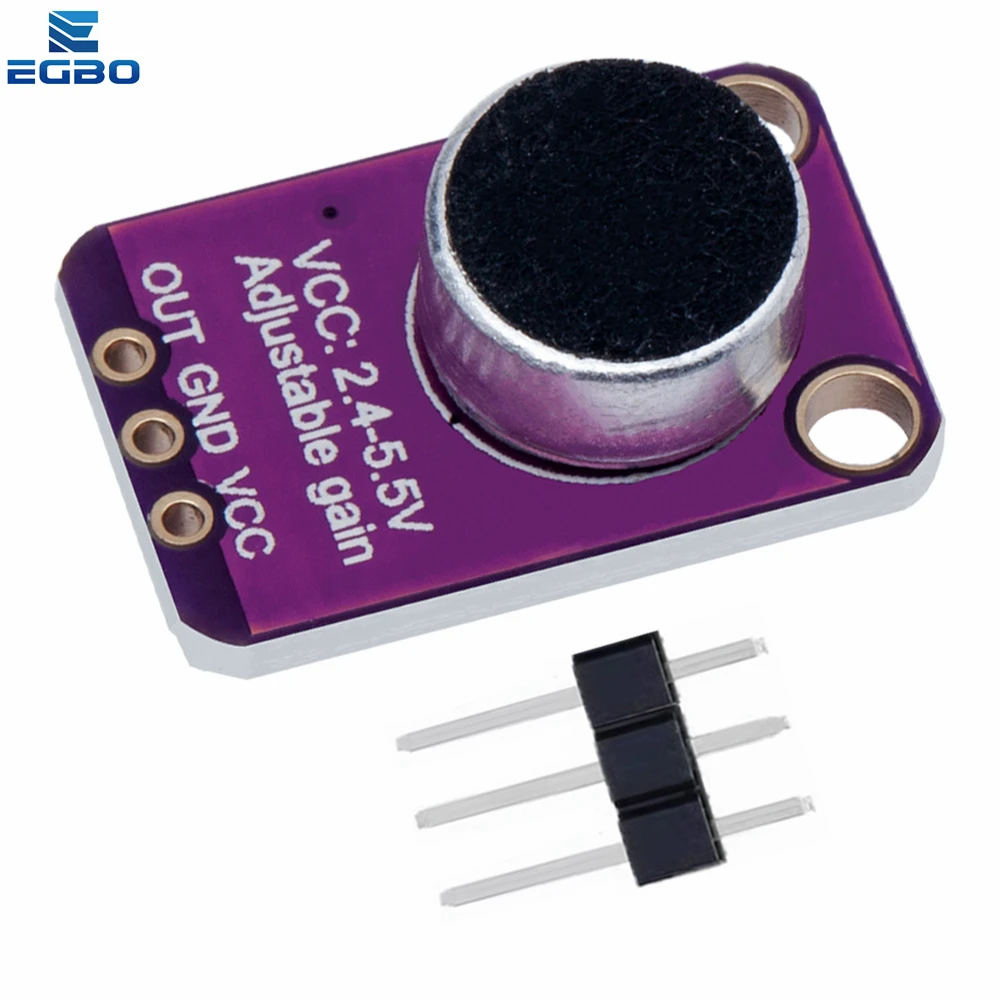

max. 4466
Dieser Breakout eignet sich am besten für Projekte wie Sprachwechsler, Audioaufzeichnungsmpling und audioreaktive Projekte, die FFT verwenden.Auf der Rückseite legen wir einen kleinen Trimmerbehälter zur Einstellung der Verstärkung bei.Du kannst
Stellen Sie die Verstärkung von 25x bis 125x ein.„Das ist etwa 200 mVpp gesunken (bei normaler Sprechlautstärke ca. 6““
weg), was sich gut für die Befestigung an etwas eignet, das den Eingang „Linienpegel“ ohne Abschneiden verwacht, oder bis zu
ca. 1Vpp, ideal zum Lesen von einem Mikrocontroller ADC.Der Ausgang erfolgt von Rail-to-Rail, so wenn die Geräusche ertönt
laut, der Ausgang kann bis zu 5Vpp reichen!
Die Verwendung ist einfach
Verbinden Sie GND mit Masse, VCC mit 2,4–5 VDC.
�Um die beste Leistung zu erzielen, verwenden Sie die „leise“ verfügbare Versorgung (bei einem Arduino wäre dies die 3,3-V-Versorgung).“
Die Audiowellenform kommt aus dem OUT-Pin.Der Ausgang weist eine DC-Vorspannung von VCC/2 auf, wenn dies der Fall ist
Perfekt leise, die Spannung wird gleichmäßig VCC/2 Volt sein (es ist DC-gekoppelt).Wenn die Audiogeräte, die Sie verwenden
Erfordert AC-gekoppeltes Audio. Platzieren Sie einen 100 uF-Kondensator zwischen dem Ausgangspin und dem Eingang Ihres Geräts.Wenn
Sie verbinden sich mit einem Audioverstärker, der Differentialeingänge hat oder Entkopplungskondensatoren enthält
100uF-Kappe ist nicht erforderlich.
Der Ausgangsstift ist nicht zum Ansteuern von Lautsprechern oder allem anderen als die kleinsten In-Ear-Kopfhörer konzipiert, die Sie benötigen
ein Audioverstärker (z. B. 3,7-W-Stereoverstärker), wenn Sie den Verstärker direkt an Lautsprecher anschließen möchten.Wenn du bist
Wenn Sie einen Mikrocontroller-Pin anschließen, benötigen Sie keinen Verstärker oder Entkopplungskondensator – schließen Sie den OUT an
Pin direkt zum ADC-Pin des Mikrocontrollers.
Für audioreaktive Projekte empfehlen wir die Verwendung einer FFT-Treiberbibliothek, mit der Sie den Audioeingang entnehmen und „übersetzen“ können
Frequenzen.
