ZHUCO SZW26/LW26-20 64x64 mm 48x48 mm Schalttafeleinbau 20A 660V 2-Phasen 8 Schrauben Drehwahlschalter mit Nockenmechanismus

Produktbeschreibung

ZHUCO SZW26/LW26-20 64X64 mm 48X48 mm Schalttafelmontage 20A 660V 2-phasig 8 Schraubklemmen Leistungsregler Drehwahlschalter
Beschreibung
1.Produktname: Assistent
SZW26-20/LW26-20 20A 2-phasiger universeller Drehwechselschalter der Cam-Schalter-Serie
2. Spezifikation
Spannungswähler; Ui: 660V, Ith: 20A; 2 Phasen, 8 Anschlüsse
2 Positionen (0-1; AUS-EIN)
3 Positionen (1-0-2; EIN-AUS-EIN; 0-1-2; Vorwärts-Stopp-Rückwärts; Rückwärts-Aus-Rückwärts)
4 Positionen (0-1-2-3)
5 Positionen (0-1-2-3-4)
3. Bewertung
AC-15: Ue 440V Ie 20A
DC-13: Ue 240V Ie 1A
4. Panelgröße: 48 x 48 mm Installationsgröße: 36 x 36 mm
Panelgröße: 64 x 64 mm Installationsgröße: 48 x 48 mm

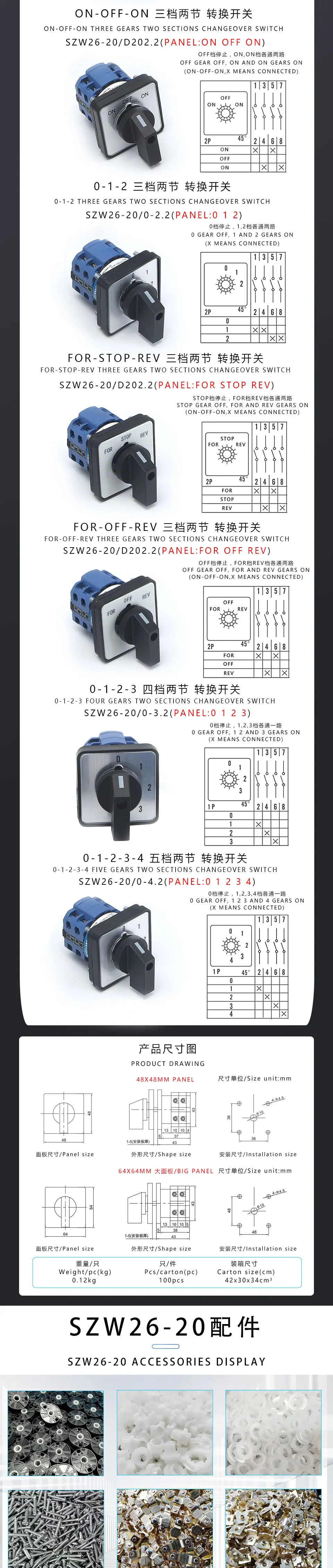

5. Welcher Anschluss an welcher Position angeschlossen wird, lesen Sie bitte den Schaltplan als Referenz.
Im Folgenden ist ein Beispiel für die Position 1-0-2.
Position 1: 1-2, 5-6
Position 0: Alle Anschlüsse getrennt
Position 2: 3-4, 7-8

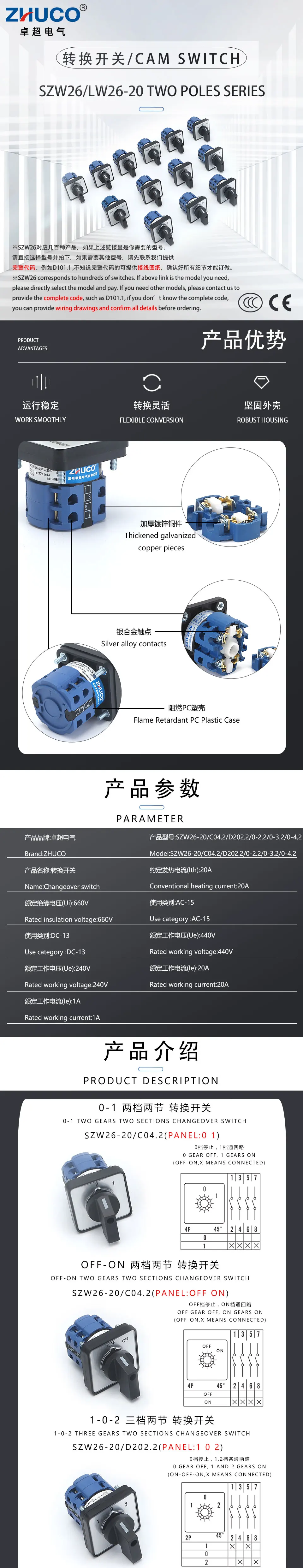

Produktdetails in Bildern

Produkteigenschaften

Markenname

ZHUCO

Material

Kunststoff

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

EU LVD-Spannung

Hochspannung: Über 50 VAC oder 75 VDC

Aktuell

20A

Merkmale

2-Phasen

Artikeltyp

SCHALTER

Garantie

6 Monate

Schaltertyp

Universalschalter

Zertifizierung

CE

Zertifizierung

CCC

Zertifizierung

CCC

Zertifizierung

ce

Modellnummer

SZW26-20 C04.2 D202.2 0-2.2 0-3.2 0-4.2

Ist ein intelligentes Gerät

no

Nennspannung der Isolierung (Ui)

660V

Konventioneller Heizstrom (Ith)

20A

Kategorie 1 verwenden

AC-15

Nennbetriebsspannung (Ue) 1

440V

Nennbetriebsstrom (Ie) 1

20A

Kategorie 2 verwenden

DC-13

Nennbetriebsspannung (Ue) 2

240V

Nennbetriebsstrom (Ie) 2

1A
