Automatisches Ablassventil AD402-04 Endautomatisches Ablassventil Luftkompressor Öl-Wasser-Abscheider

Produktbeschreibung

Der automatische Ablass AD402-04 wird häufig zum automatischen Ablassen des Wassers im unteren Teil der Rohrleitung, im Kühlschrank, im Öl-Wasser-Abscheider und im Boden verschiedener Luftfilter verwendet.
Technischer Index
Modell AD402-04
Garantierte Druckbeständigkeit 1,5 MPa (15,2 kgf/cm²)
Maximaler Arbeitsdruck 1,0 MPa (10,2 kgf/cm²)
Arbeitsdruckbereich 0,15–1,0 MPa (1,5–10,2 kgf/cm²)
Umgebungstemperatur und Flüssigkeitstemperatur 5–60°C

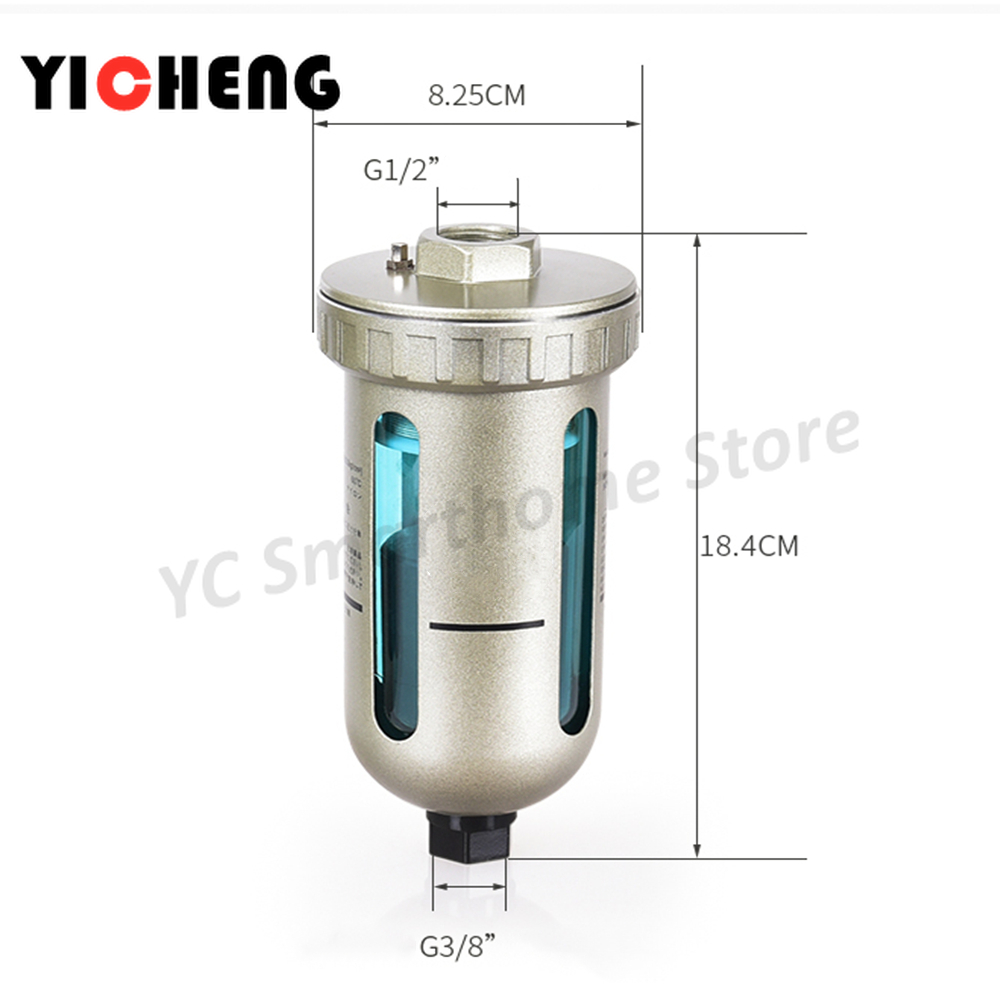

Übernahme des Hafens Rc (PT): DN10-DN40
Abfluss Rc (PT): 3/8
Metallbecher
Hinweis: Verwenden Sie bei der Installation des Abflussrohrs ein Rohr mit einem Innendurchmesser von 10 mm und mehr, und die Länge darf 5 Meter nicht überschreiten.Biegen Sie das Rohr nicht nach oben.
Funktionsweise des automatischen Abtropfgestells AD402-02
1. Wenn im Wasserbecher kein Druck herrscht, verschließt der Schwimmer den inneren Hohlraum, der Kolben wird durch die Feder nach unten gedrückt und das Kondenswasser wird durch das Abflussloch abgeleitet. 2. Wenn im Wasserbecher Druck herrscht und der Druck über 1 kgf/cm2 liegt, überwindet der Kolben den Aufwärtldruck der Feder. Daher ist das Abflussloch verschlossen und die Innenseite des Wasserbechers ist von der Außenseite getrennt. 3. Wenn sich im Wasserbecher Kondenswasser befindet und das Kondenswasser bis zu einem gewissen Grad gesammelt wird, steigt der Schwimmer aufgrund des Auftriebs an, öffnet das innere Hohlraumloch, Druck tritt in den inneren Hohlraum ein, der Kolben wird durch den Druck und den Kolben nach unten gedrückt Feder, und das Kondenswasser fließt durch das Abflussrohr ab.

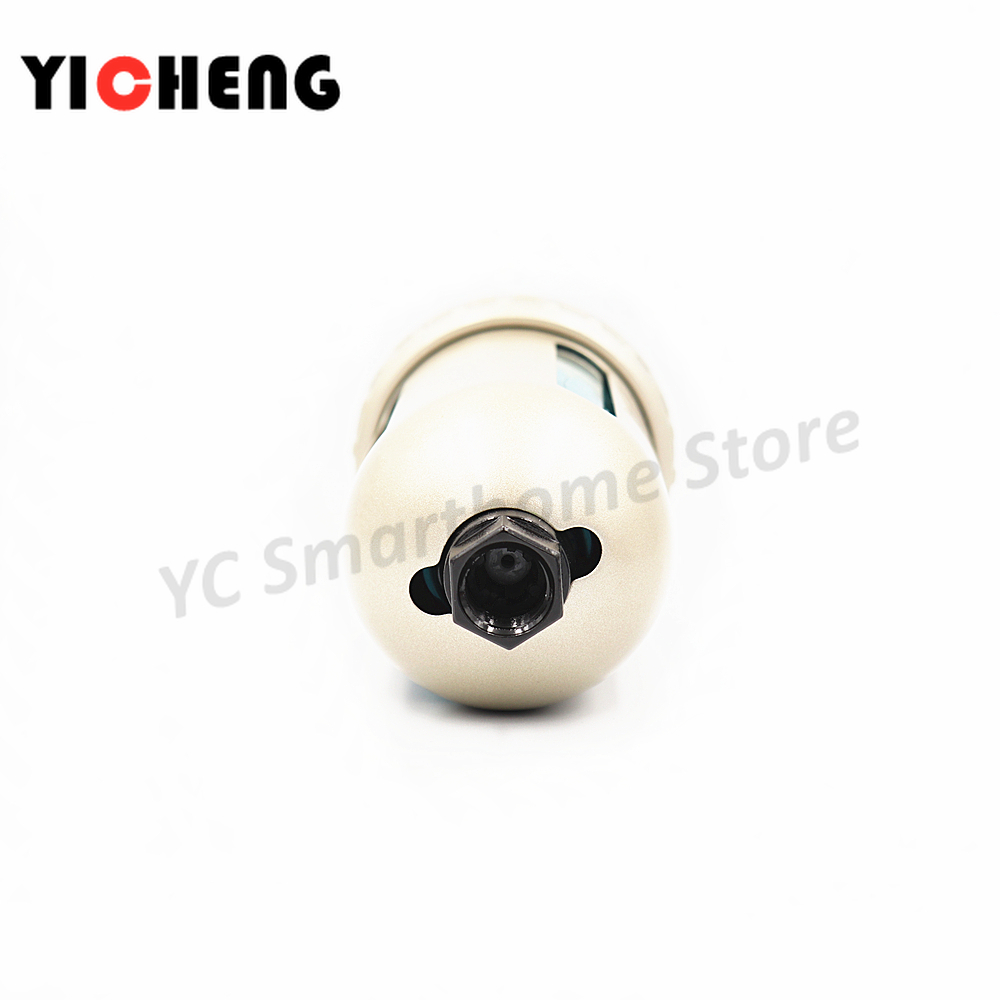

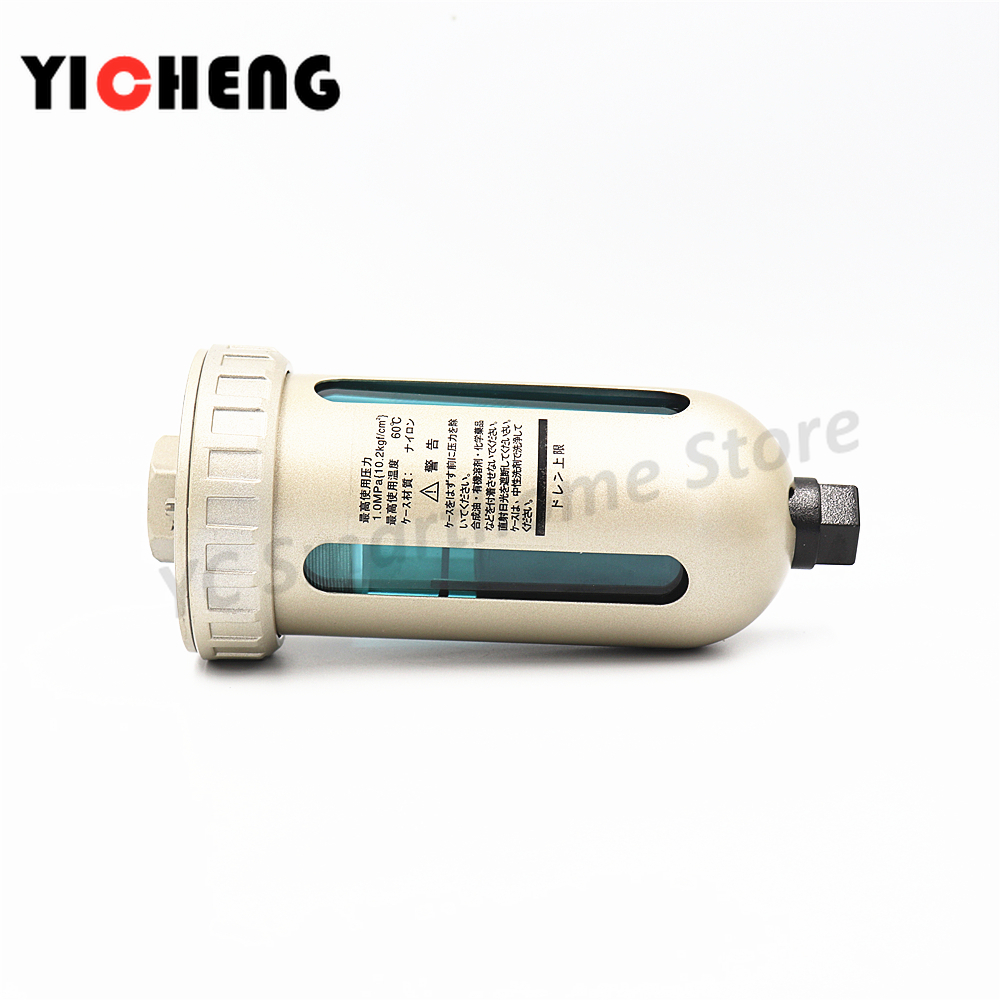

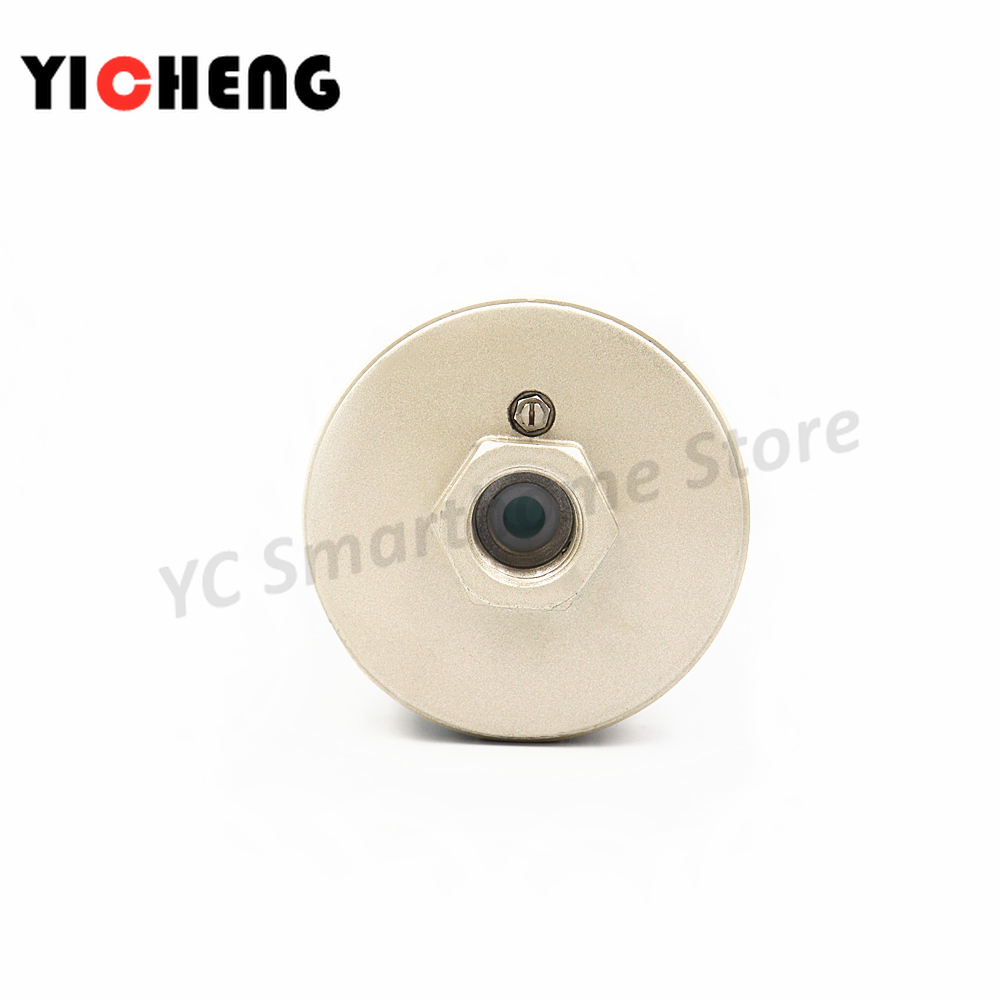

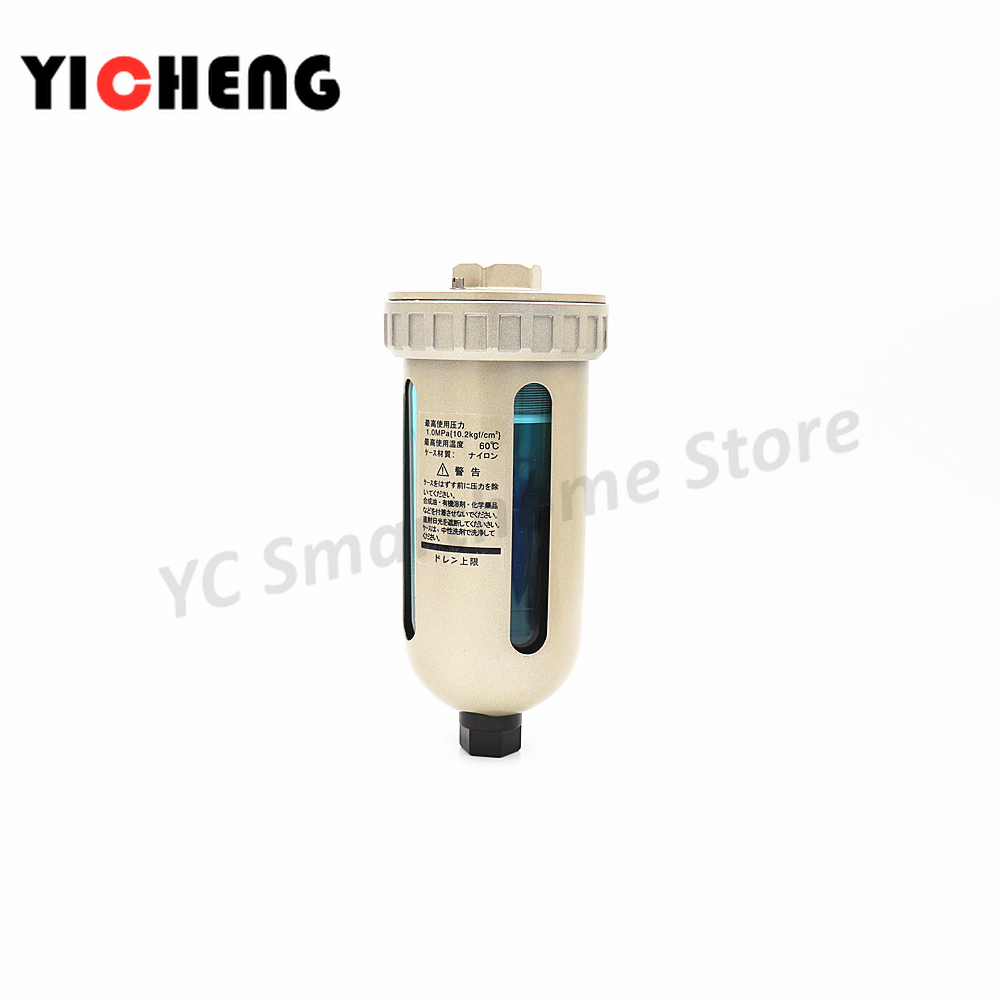

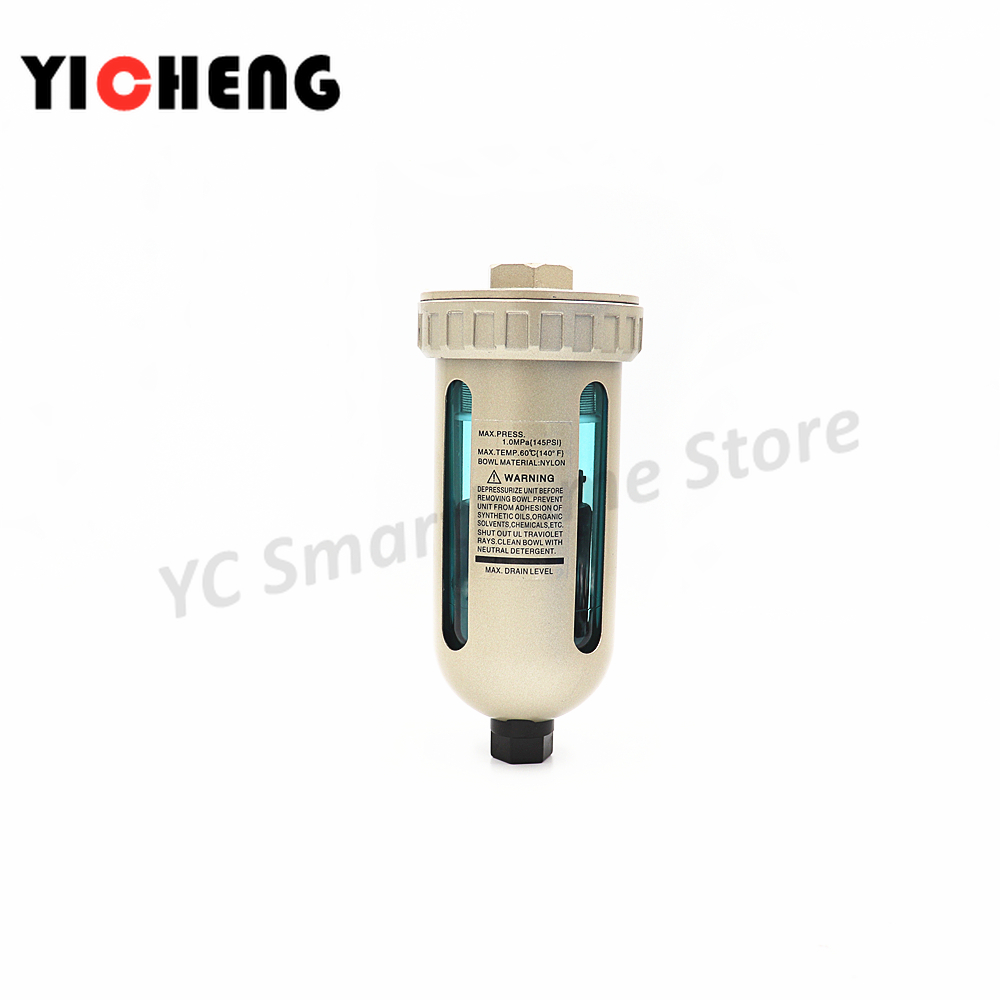

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Modellnummer

AD402

ist kundenspezifisch

Ja
