CN3791 CN3163 CN3065 MPPT Mini Solar Lipo Lithium-Batterie Lade Ladegerät Bord Solar Panel Regler Controller Modul

Produktbeschreibung

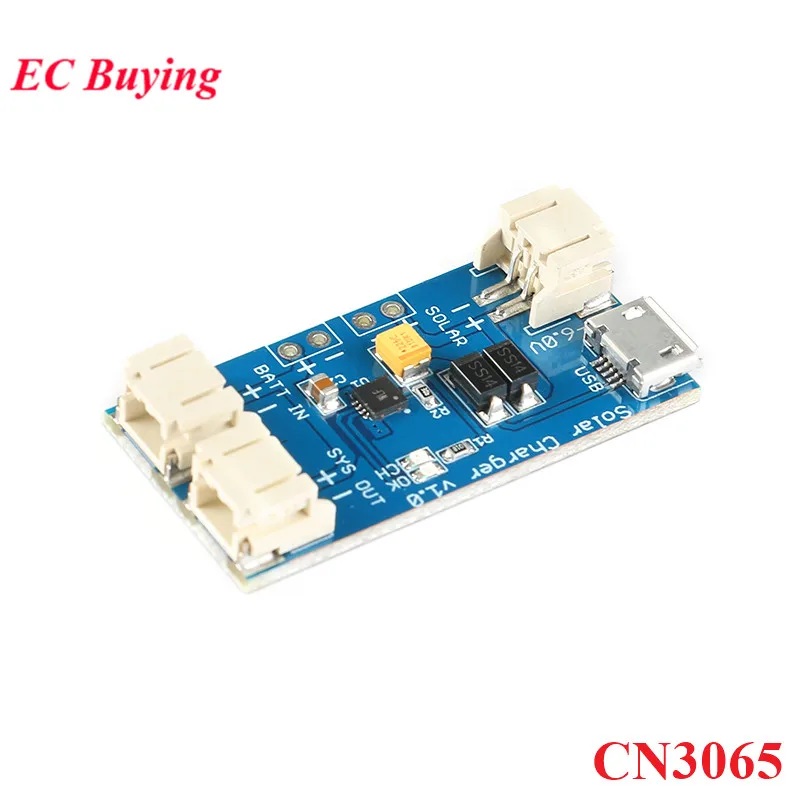

N3065 Solar-Ladeplatine
Der N3065 ist ein Ladeverwaltungschip für Einzelzellen-Lithiumbatterien, der über Solarpanels mit Strom versorgt werden kann. Das Gerät verfügt intern über einen Leistungstransistor, der keinen externen Strommesswiderstand und keine Sperrdiode benötigt. Die interne 8-Bit-Analog-Digital-Wandlerschaltung kann den Ladestrom automatisch an die aktuelle Ausgangskapazität der Eingangsspannungsquelle anpassen.
Der Anwender muss nicht den schlimmsten Fall berücksichtigen und kann die Stromabgabefähigkeit der Eingangsspannungsquelle maximieren, was sich sehr gut für die Verwendung von Solarpanels eignet. Lithiumbatterie-Ladeanwendungen, die von Spannungsquellen mit begrenzter Stromabgabefähigkeit betrieben werden. Der CN3065 benötigt sehr wenige Peripheriekomponenten und entspricht den USB-Busspezifikationen, wodurch er ideal für tragbare Anwendungen ist. Die thermische Modulationsschaltung kann die Temperatur des Chips steuern.
innerhalb eines sicheren Bereichs, wenn der Stromverbrauch des Geräts relativ hoch ist oder die Umgebungstemperatur relativ hoch ist. Die
Die interne, feste Ladespannung beträgt 4,2 V und kann auch über einen externen Widerstand angepasst werden. Der Ladestrom wird über einen externen Widerstand eingestellt. Wenn die Eingangsspannung abgeschaltet wird, wechselt der CN3065 automatisch in einen Energiesparmodus, in dem der Batteriestromverbrauch weniger als 3 Mikroampere beträgt. Weitere Funktionen umfassen Eingangsspannungs-Unterspannungssperre, automatisches Nachladen, Batterietemperaturüberwachung und Anzeige des Ladestatus/Ladeendstatus.
Parameter
Eingangsspannungsbereich: 4,4 V bis 6 V
Maximaler Ladestrom: 500 mA
Arbeitstemperatur: -40 °C bis 85 °C
Größe: 2 cm x 4 cm
PH2.0X2P Buchse
Pin-Schnittstelle
SOLAR PH2.0X2P-Buchse +- und die linken beiden Pads +- sind leitend und mit dem Solarpanel verbunden
BATT IN +-, die beiden rechten Pads +- und SYS OUT +- sind leitend, BATT IN +- ist mit der Lithiumbatterie verbunden
SYS OUT +- mit der Last verbunden
MicroUSB ist an die Eingangsspannungsquelle angeschlossen
Gebrauchsanweisung
Beim Laden des Akkus hat die externe Stromversorgung Vorrang. Wenn der Laststrom jedoch größer ist als der Ladestrom, wird auch der Akku entladen. Am Ende, wenn die Eingangsleistung nicht ausreicht, wird der Akku langsam entladen. Wenn die Last gering ist, wird der Akku langsam geladen.
CN3791Solar-Ladeplatine
Dies ist ein Solarladegerät, das zur Maximum Power Point Tracking (MPPT) von Einzelzellen-Lithiumbatterien verwendet wird. Dieses MPPT-Solarladegerät ermöglicht es Ihnen, so viel Energie wie möglich von Solarmodulen oder anderen Photovoltaikgeräten zu gewinnen und in eine wiederaufladbare Lithiumbatterie zu speichern. Es ist sehr einfach zu bedienen: Stecken Sie einfach das Solarpanel in eine Seite des Solarladegeräts und dann die Batterie in die andere Seite, und schon können Sie mit dem Laden beginnen!

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

4,4-6V

Verlustleistung

niedrig

ist kundenspezifisch

Ja

Betriebstemperatur

Normal

Anwendung

Solarladung

Paket

Modul
