Grove Base Shield V2.0 für Arduino IO Erweiterungsplatine UNO R3/R4 Sensor IO Development Demo Modul IIC I2C UART Grove Interface

Produktbeschreibung

Grove Base Shield V2.0 für Arduino Sensor Base Expansion Board IIC I2C UART Development Demo Board
PRODUKTDETAILS

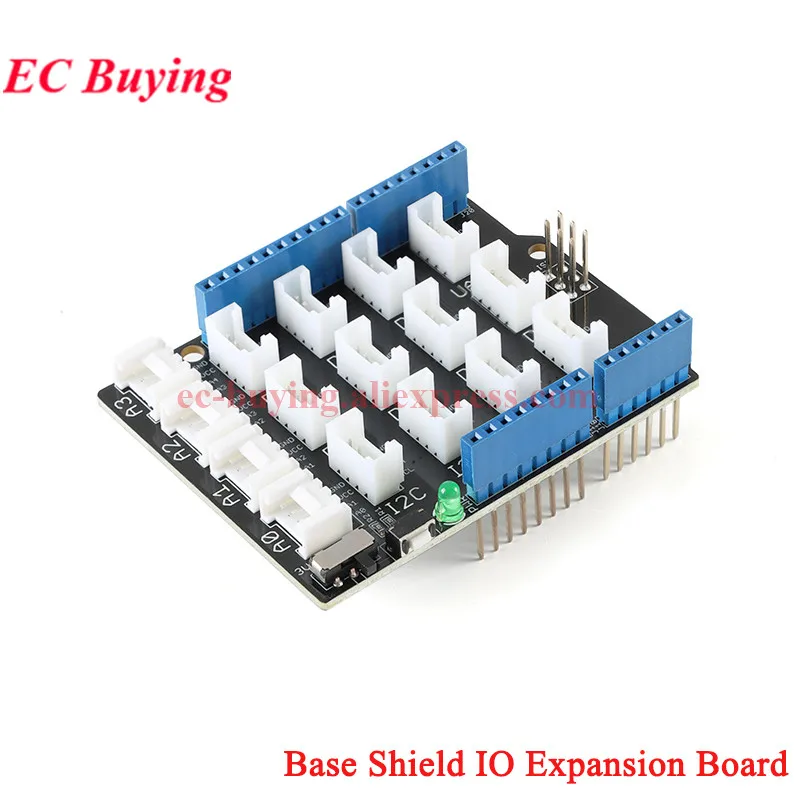

Für Arduino ist bisher das beliebteste Arduino-Board, es ist jedoch manchmal frustrierend, wenn Ihr Projekt viele Sensoren oder LEDs benötigt und Ihre Überbrückungskabel in Unordnung sind.Base Shield bietet eine einfache Möglichkeit, eine Verbindung mit For Arduino-Boards herzustellen und hilft Ihnen, Steckbrett- und Überbrückungskabel loszuwerden.Mit den 16 integrierten Grove-Anschlüssen können Sie problemlos eine Verbindung mit über 300 Grove-Modulen herstellen!Die Pinbelegung von Base Shield V2 ist die gleiche wie bei Arduino R3.
Features

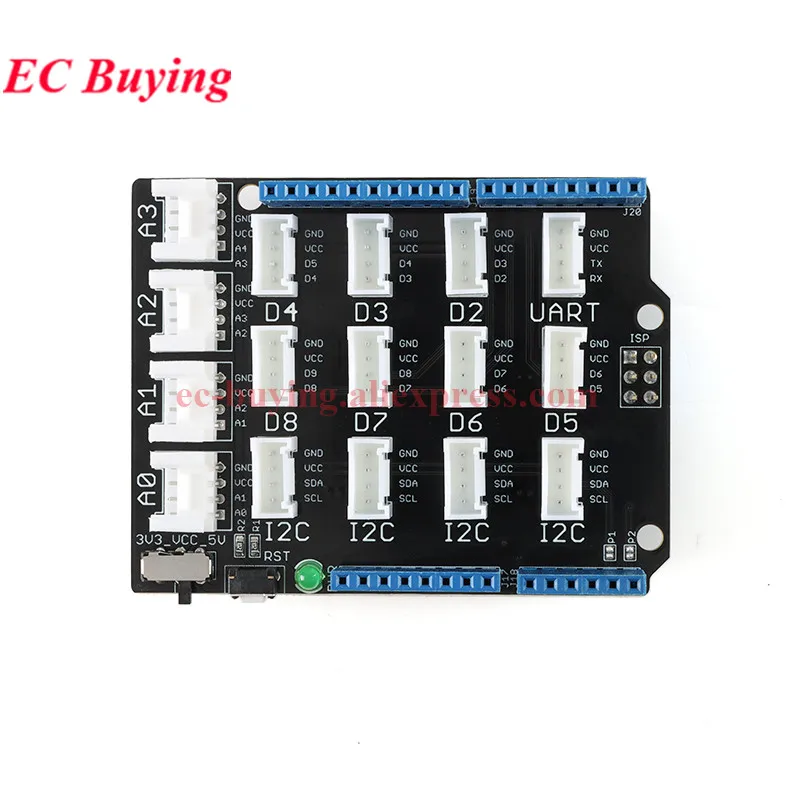

Es gibt 16 integrierte Grove-Anschlüsse, darunter 4 x Analog, 7 x Digital, 1 x UART, 4 x I2C.Abgesehen von den reichhaltigen Grove-Anschlüssen können Sie auf der Platine auch eine RST-Taste, eine grüne LED zur Anzeige des Stromstatus, einen ICSP-Pin, einen Kippschalter und vier Reihen Pinbelegungen sehen.Es besteht keine Notwendigkeit, die RST-Taste und die LED zu erklären, aber Sie müssen lediglich zwei Funktionen wissen, die für Ihre Projekte sehr wichtig sind.
Stromkompatibel
Jeder Grove-Stecker verfügt über vier Drähte, von denen eine VCC ist.Allerdings benötigt nicht jede Mikrocontroller-Hauptplatine eine Versorgungsspannung von 5 V, einige Platinen benötigen nur 3,3 V.Deshalb fügen wir dem Base Shield V2 einen Power-Kippschalter hinzu, damit Sie über diesen Schalter die passende Spannung der Hauptplatine des Mikrocontrollers auswählen können, die Sie verwenden.
Wenn Sie beispielsweise für Arduino mit Base Shield V2 verwenden, stellen Sie bitte den Schalter auf eine 5-V-Position. Wenn Sie Seeeduino Arch mit Base Shield V2 verwenden, stellen Sie den Schalter bitte auf 3,3 V.
Board-kompatibel
Die Pinbelegung von Base Shield V2 ist die gleiche wie bei Arduino R3, für Arduino ist jedoch nicht die Platine, mit der der Base Shield V2 kompatibel ist. Hier haben wir die Platinen aufgelistet, mit denen wir bestätigt haben, dass sie mit Base Shield V2 verwendet werden können.
Merkmal
Lade- und Verwaltungsfunktion für integrierte Lithiumbatterien
Grove-Anschlüsse (Grove IIC*2, Grove UART*1), alle 14 GPIO leitete heraus
Kompaktes und zerbrechliches Design
SPI-Flash Bonding Pad reserviert
Integrierter Netzschalter und Anzeigeleuchte für den Ladestatus

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

LOGISCHE ICS

Versorgungsspannung

Leiterplatte

Verlustleistung

niedrig

ist kundenspezifisch

Ja

Betriebstemperatur

Normal

Anwendung

Computer

Paket

Modul

Experimente mit intelligenter Elektronik

Schalter und Sensor für Arduino STM32
