DC-DC-Boost-Stromversorgungsmodul, Konverter, Booster, Aufwärtsplatine, 3 V bis 5 V, 1 A, höchste Effizienz, 96 % RT9266, ultraklein

Produktbeschreibung

Einzellige Lithiumbatterie 3V 3,7V Liter 5V 1A Booster Board Mini mobile Power Booster Ladegerät Modul
1: Verwenden Sie die MOS-Röhre zur Durchflusserweiterung.
2: Der Ausgangsstrom wird auf die Nennleistung 1A erweitert und der maximale Ausgang beträgt 1,5 A.Die 2A Schottky-Diode dient zum Laden des Gleichgewichts.
3: Für das Schaltungsdesign sind keine Elektrolytkondensatoren und Tantalkondensatoren erforderlich (die Lebensdauer von Elektrolytkondensatoren ist kurz und Tantalkondensatoren können explodieren).Es werden drei derzeit in High-End-Schaltkreisen verwendete Keramikkondensatoren verwendet.
Die Welligkeit ist sehr gering, nur mehrere zehn Millivolt.Viele der Wellen in der Branche haben 500 Millivolt erreicht, was zu einer unsichtbaren Beschädigung des Geräts führt und erheblich dazu führt, dass das Gerät ungewöhnlich funktioniert oder beschädigt wird.
4: Die gleiche Lastanzeige und die Unterspannungsanzeige (wenn die Batteriespannung weniger als 2 beträgt).Bei 7 V erlischt die Kontrollleuchte unter Last, wenn die Batteriespannung größer als 2 ist.7V, die Kontrollleuchte leuchtet, wenn die Batteriespannung größer als 2 ist.7V, und die Kontrollleuchte leuchtet leicht aus, wenn keine Last vorhanden ist.hell)
5: Kleine Größe, 14,1 x 18,8 x 5,5 mm
6: Die Effizienz der Schaltungsumwandlung ist hoch.Wenn der Wirkungsgrad hoch ist, übersteigt er 90 %.Auch der Wirkungsgrad einer einzellen Lithiumbatterie beträgt mehr als 80 %.Im Gegensatz zu einigen Gegenstücken beträgt der Wirkungsgrad nur 60-70 %.
7: Verpolungsschutz bei niedrigem Eingangsverbrauch. Wenn Ihre Batterie über eine 2A-Schutzplatine verfügt, schützt die Schutzplatine, wenn die positiven und negativen Pole der Eingangsstromversorgung vertauscht sind.Beachten Sie, dass, wenn keine Schutzplatine vorhanden ist oder der Eingangsstrom größer als 2 A ist, der Eingangsverpolungsschutz fällt und das Modul beschädigt wird. Denken Sie daran.
8: Niedriger Ruhestrom, die neue Version, der Ruhestrom wird weniger als 100 Mikroampere betragen.Für den Anschluss an die Batterie ist kein Schalter erforderlich.
Modulparameter
Modulnatur: nicht isoliertes Boost-Modul (BOOST)
Eingangsspannung: 1-5V
Ausgangsspannung: 5,1–5,2 V
Ausgangsstrom: Nennwert 1A-1,5A (Einzelzelliger Lithium-Batterie-Eingang), 1,5 A (Einzelzelliger Lithium-Batterie-Eingang)
Umwandlungseffizienz: bis zu 96 % (je höher die Eingangsspannung, desto höher der Wirkungsgrad). Einzelheiten finden Sie im Testbild unten
Schaltfrequenz: 500 kHz
Ausgangswelligkeit: 30 mV (MAX) 20 m Bandbreite (Eingang 4 V Ausgang 5,1 V 1 A)
Unterspannungsanzeige: LED-Anzeigeleuchte mit Last leuchtet (Eingangsspannung ist niedriger als 2,7 V, LED-Anzeigeleuchte ist aus)
Arbeitstemperatur: Industriequalität (-40).℃ bis +85℃)

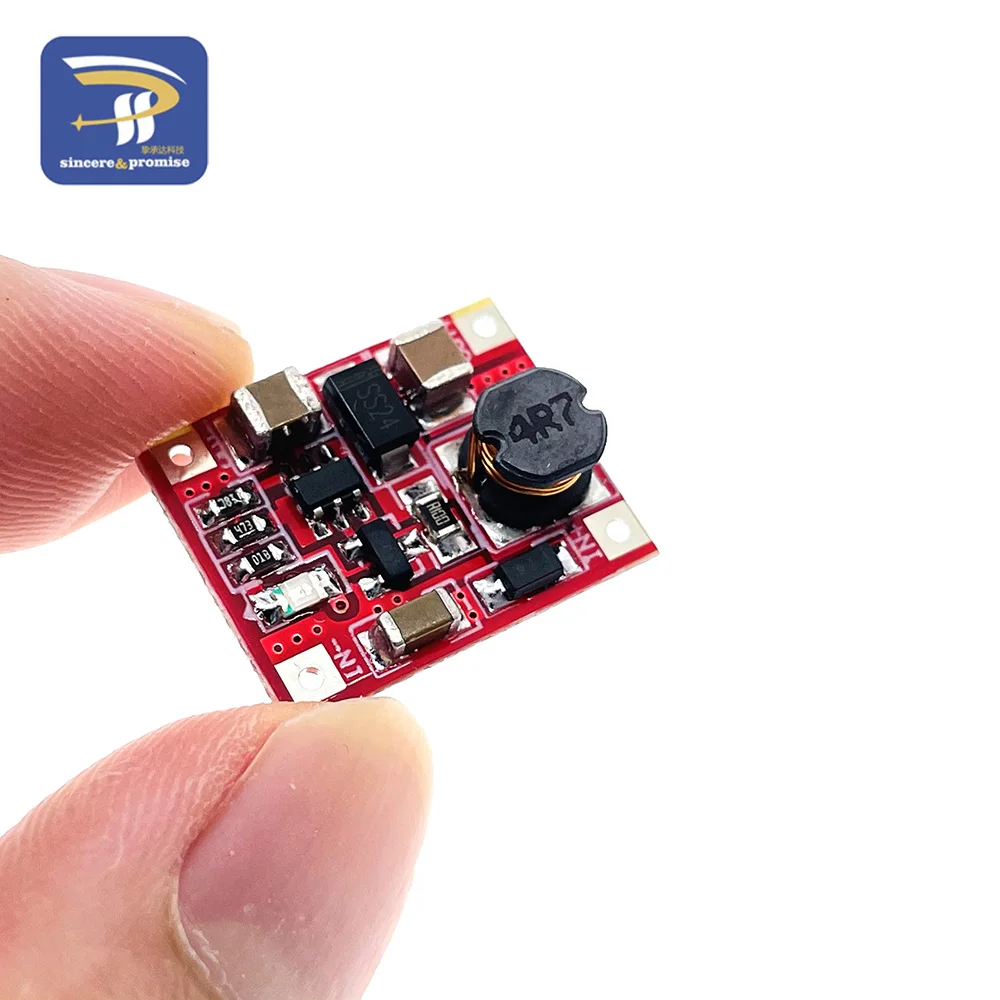

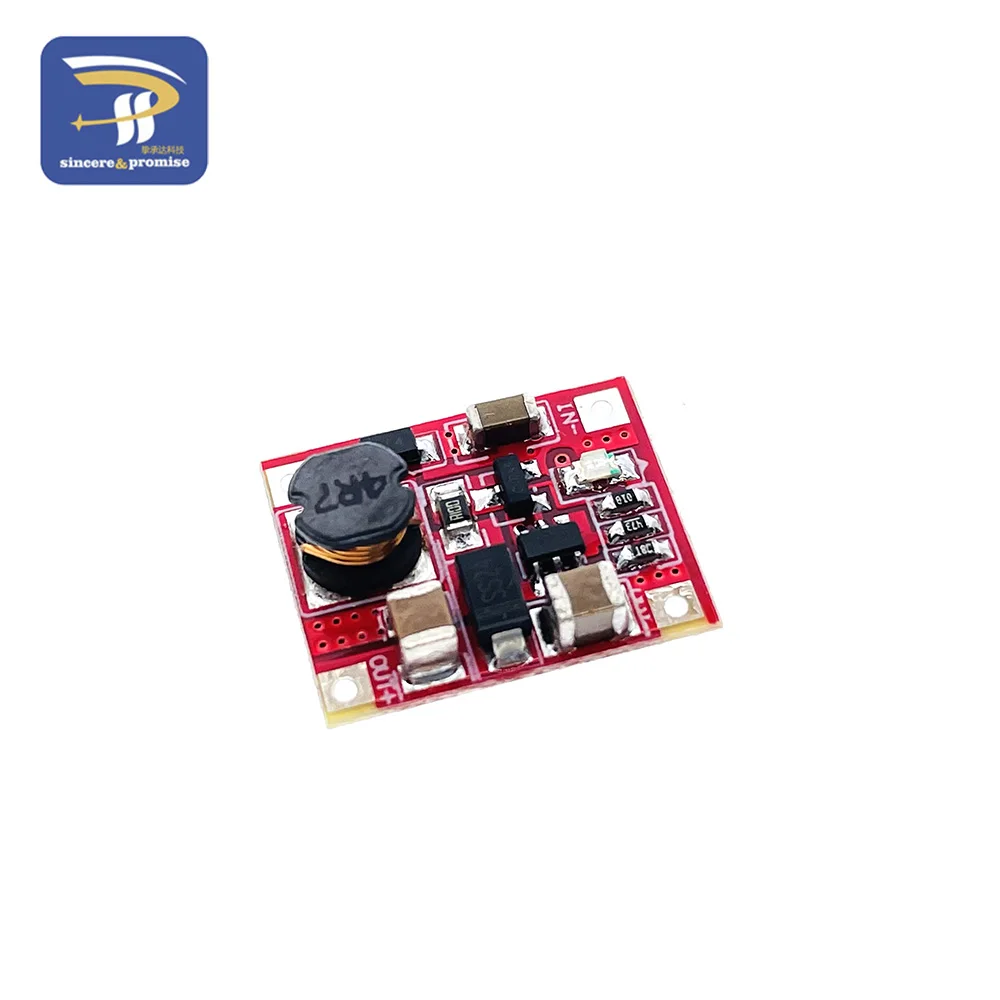

Produktdetails in Bildern

Produkteigenschaften

Markenname

sincere&promise

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3V-5V

Betriebstemperatur

40℃~+85℃
