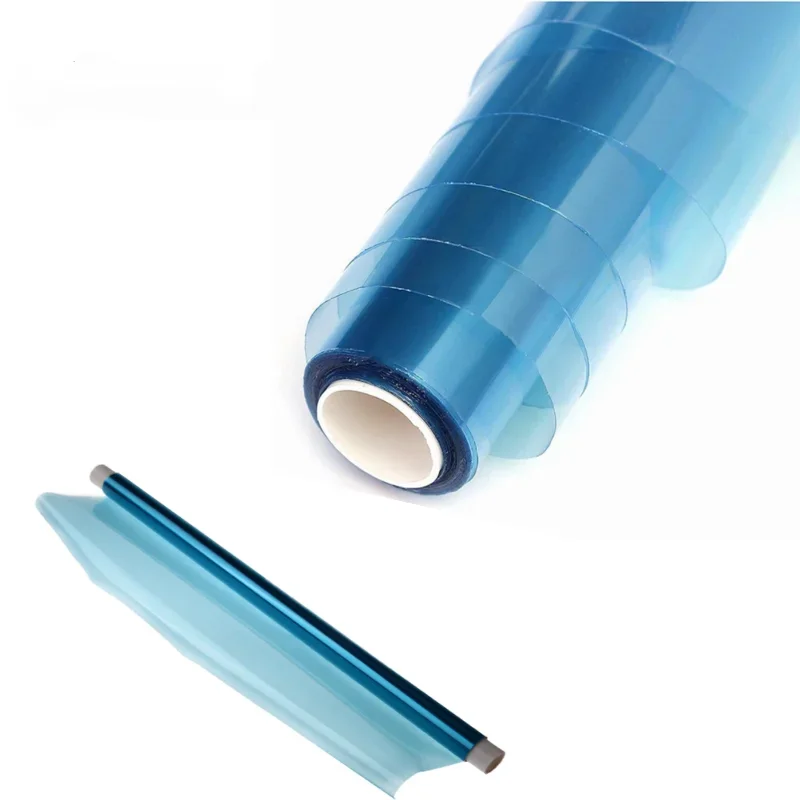

15 cm x 2 m/30 cm x 2 m lichtempfindlicher Trockenfilm für Schaltkreis-Fotoresistenblatt zum Beschichten von Löchern, Ätzen für die Herstellung von Leiterplatten

Produktbeschreibung

Produktbeschreibung

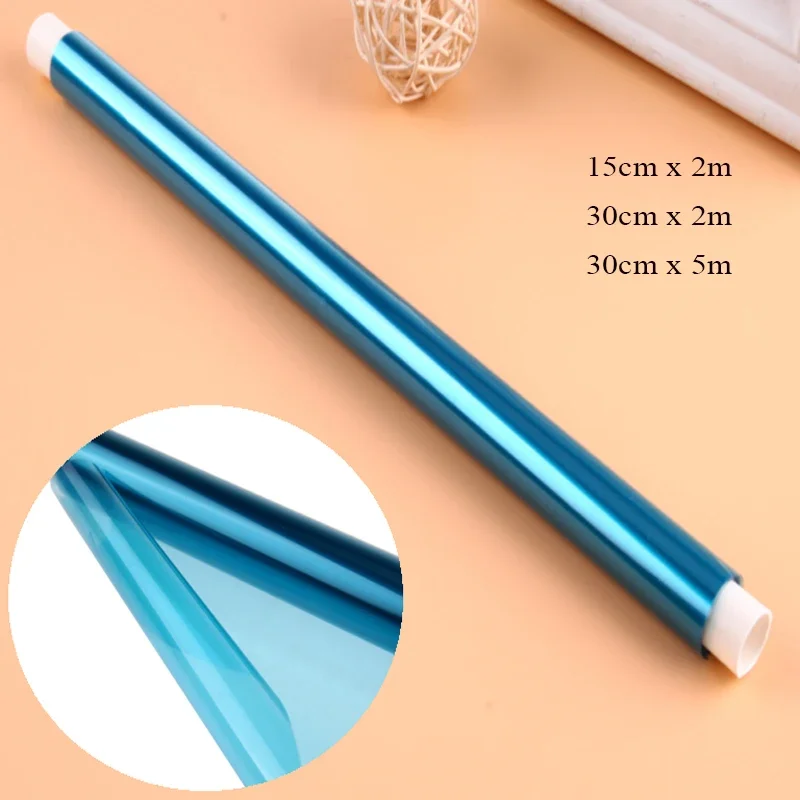

Größe: 15cm x 2m/30cm x 2m/30cm x 5m (optional)
Mit diesem hochwertigen Wärmewiderstand können Sie extrem feine und empfindliche Leiterplatten herstellen.Es ist das gleiche Material, das in professionellen Leiterplattenwerkstätten verwendet wird.
Inhalt umfasst: nach Ihrer Wahl
Wie man es benutzt
1.Vorbereitung: Reinigen Sie die Leiterplatte.Schneiden Sie den Trockenfilm etwas größer als Ihr Brett.
2.Kleben: Dieser Photoresist besteht aus 3 Schichten.Die obere und untere Schicht sind transparente Schutzschichten, daher müssen Sie zuerst eine Schicht der Schutzschicht entfernen.Der einfachste Weg ist die Verwendung von zwei kleinen Stücken transparentem Klebeband.Tragen Sie dann eine Zwischenschicht auf die Platte auf.
A-- Verwenden Sie für die Anwendung einen Heißrollenlaminierer.Dies ist die einfachste und professionellste Methode.
B--Von Hand auftragen.Beginnen Sie von einer Ecke bis zur Kreuzungsecke, entfernen Sie mit der Handfläche alle Blasen zwischen der Folie und der Leiterplatte, stellen Sie die Temperatur des Glühheizgeräts auf etwa 130 Grad ein.°C, legen Sie das heiße Bügeleisen auf die Folie und die Leiterplatte, drücken Sie sie zusammen und setzen Sie sie unter Druck.
3.Belichtung: Legen Sie den Negativfilm auf die verbleibende Schutzschicht.Verwenden Sie Glas, um das Kunstwerk auf der Platte zu fixieren, und setzen Sie es dann einer ultravioletten Lichtquelle oder Sonnenlicht aus.Die Lichtquelle sollte mindestens 8 Zoll vom Kunstwerk entfernt sein.Die beste Belichtungszeit hängt davon ab, aber Sie können sie leicht erkennen: Die Farbe des Films wechselt von hellblau zu dunkelblau.
4.Entwicklung: Denken Sie daran: Sie benötigen einen Negativfilm-Entwickler, entfernen Sie die verbleibende Schutzschicht vom Film, jetzt ist nur noch der Resist auf der Platte übrig, verwenden Sie 1 g Entwickler und 100 g (oder 100 ml) Wasser (~1 % Gewicht).Nehmen Sie das Board nach 3 Minuten aus dem Entwickler und halten Sie es zur Inspektion unter fließendes Wasser.Wenn Sie mehr Zeit benötigen, können Sie es jederzeit wieder in den Entwickler einfügen.
Zufriedenheitsgarantie
Unsere oberste Priorität ist es, Ihnen ein einfaches, angenehmes und sorgenfreies Einkaufserlebnis zu bieten.
Wir bemühen uns, eine klare, ehrliche und vollständige Beschreibung unserer Produkte und ihrer Zustände zu geben.
Wir sind immer bereit zu helfen, wenn Sie Fragen haben oder auf ein Problem stoßen, aber falls Sie aus irgendeinem Grund...
Wenn Sie mit einem Produkt oder einer Dienstleistung nicht zufrieden sind, zögern Sie bitte nicht, uns zu kontaktieren.
Es ist uns sehr wichtig, dass Sie eine positive und 5-Sterne-Transaktion mit uns haben.
Bitte kontaktieren Sie uns umgehend, bevor Sie uns eine negative Bewertung hinterlassen. Wir werden unser Bestes tun, um Ihr Problem zu lösen.
Wenn ich nicht online bin, hinterlassen Sie bitte Ihre Nachricht. Wir werden Ihnen antworten, sobald wir uns angemeldet haben. Wir antworten auf jede Nachricht, außer wenn wir Ihre Nachricht nicht erhalten haben.
Rückerstattung

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Set-Typ

no

Material

TPU

Hochbetriebenes Chemikalienunternehmen

Keine

Mustertyp

Fest

Choice

yes

semi_Choice

yes
