UAF42 High Pass Low Pass Band Pass Universal Active Filter Modul Einstellbare Bandpass Filter Board PCB

33,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 15–24 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Modulparameter
Modulmodell: UAF42
Modultyp: universell einstellbarer Filter
Versorgungsspannung: ±5V-±15V
Modulstrom: 10 mA (max.)
Modulsteuerungsmodus: Potentiometer
Filtertyp: Hochpass, Tiefpass, Bandpass; Die Mittelfrequenz kann je nach Kundenwunsch angepasst werden
Unterpass-Abschaltfrequenzbereich: 100 kHz (MAX); Der Standard-Abschaltfrequenzbereich des Potentiometers liegt innerhalb von 5 K; Die maximale Abschaltfrequenz wird nicht unterstützt, Benutzer müssen die RF1- und RF2-Potentiometer entsprechend ihren eigenen Bedürfnissen austauschen
Qualcomm-Abschaltfrequenzbereich: 30 kHz (MAX); Der Standard-Abschaltfrequenzbereich des Potentiometers liegt innerhalb von 2 K; Die maximale Abschaltfrequenz wird nicht unterstützt, Benutzer müssen die RF1- und RF2-Potentiometer entsprechend ihren eigenen Bedürfnissen austauschen
Frequenzbereich des Bandpasszentrums: 50 Hz–40 kHz;Der Standard-Abschaltfrequenzbereich des Potentiometers liegt innerhalb von 500 Hz bis 5 kHz.Die minimalen und maximalen Mittelfrequenzen werden nicht unterstützt. Benutzer müssen die RF1- und RF2-Potentiometer entsprechend ihren eigenen Bedürfnissen austauschen
Eingangssignalform: Single-Ended; Standard-VIN2-Eingang
Spannungsbereich des Eingangssignals: kleiner als die positive und negative Stromversorgung
Eingangsfrequenzbereich: DC-1 MHz
Modulverstärkungsbereich: 40 dB (MAX)
Qualitätsfaktor Q-Wert einstellbarer Bereich: 20 (MAX)
Eigenschaften des Eingangs- und Ausgangssignals: DC-Eingang und -Ausgang; Ausgabe mit DC-Komponente, bitte DC-Blocker in die Hochfrequenzgeräte fügen oder direkt ein Oszilloskop verwenden
Modul-Eingangs- und Ausgangsschnittstelle: SMA; 24-Stunden-Salzspray Antioxidation
Modulschutz: keine; kein Verpolungsschutz, unbegrenzter Stromschutz
Angepasste Parameter: ja
Modulmerkmale: Multifunktionsfilter, universell einstellbarer Filter

Produktdetails in Bildern

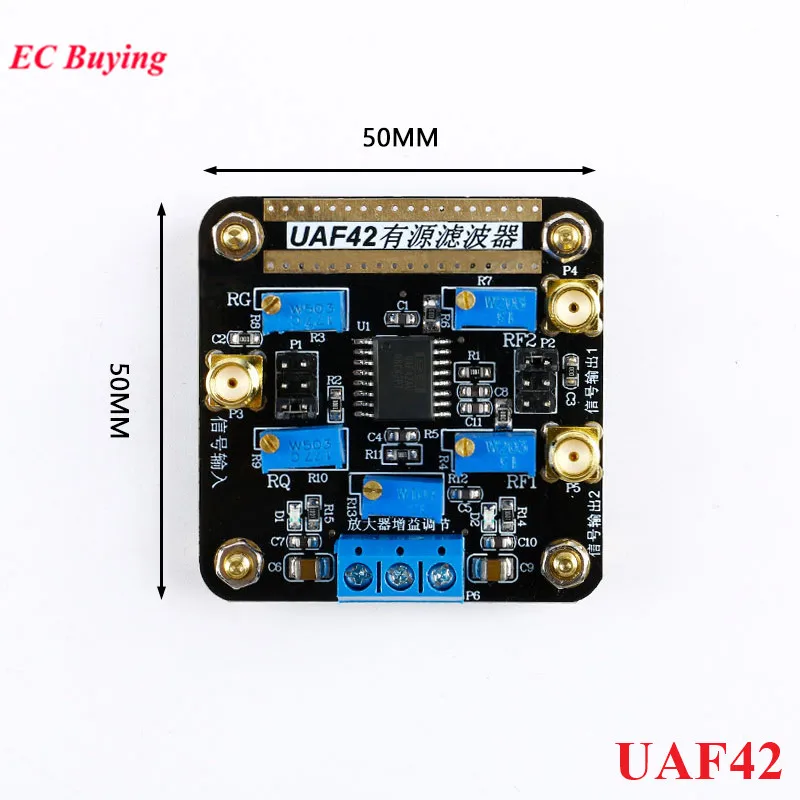

UAF42 High Pass Low Pass Band Pass Universal Active Filter Modul Einstellbare Bandpass Filter Board PCB – Detail 1

UAF42 High Pass Low Pass Band Pass Universal Active Filter Modul Einstellbare Bandpass Filter Board PCB – Detail 2

UAF42 High Pass Low Pass Band Pass Universal Active Filter Modul Einstellbare Bandpass Filter Board PCB – Detail 3

UAF42 High Pass Low Pass Band Pass Universal Active Filter Modul Einstellbare Bandpass Filter Board PCB – Detail 4

UAF42 High Pass Low Pass Band Pass Universal Active Filter Modul Einstellbare Bandpass Filter Board PCB – Detail 5

Produkteigenschaften

Markenname: EC Buying
Ursprung: CN (Herkunft)
Hochbetriebenes Chemikalienunternehmen: Keine
Zustand: Neu
Typ: SPANNUNGSREGELER
Verlustleistung: low
ist kundenspezifisch: Ja
Betriebstemperatur: normal
Anwendung: Computer
Paket: Module
Smart Electronics Experiment: Switch And Sensor For Arduino STM32

Artikelnummer: 1005003291555829
