Kugelumlaufspindelsatz DFU1605/2005/2505/3205/3210/4005/4010/5010 150-1150 mm mit Kugelmutter + BK/BF + Kupplung + Mutterngehäuse für CNC-Maschinen

Produktbeschreibung

Im Lieferumfang enthalten

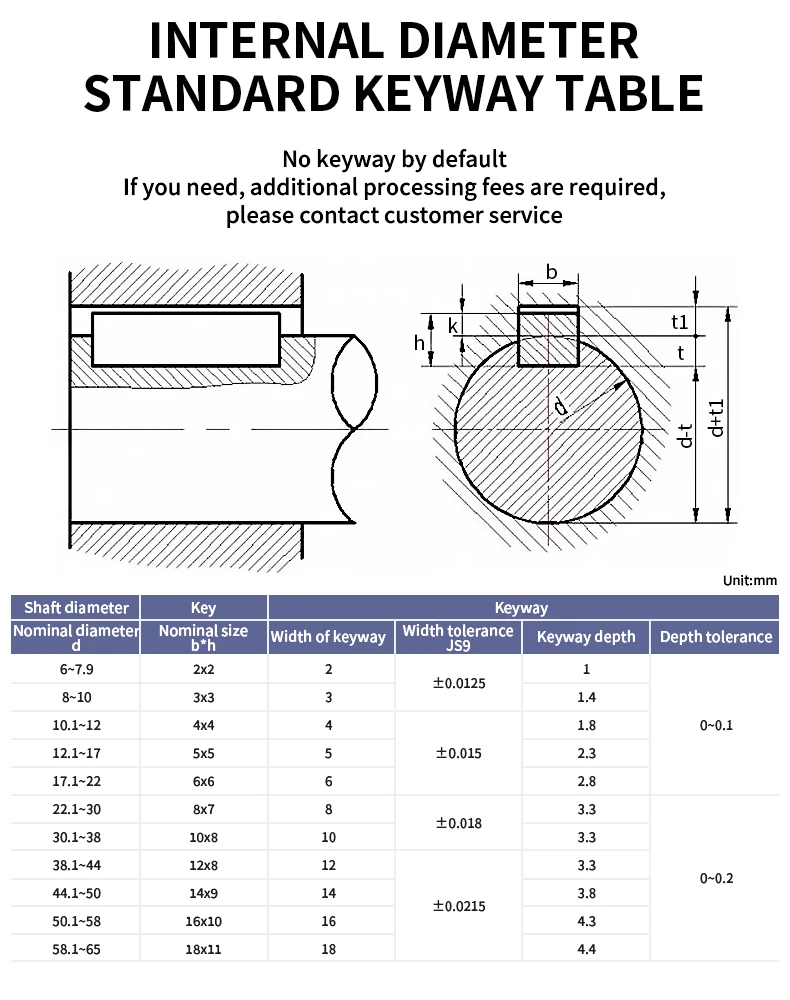

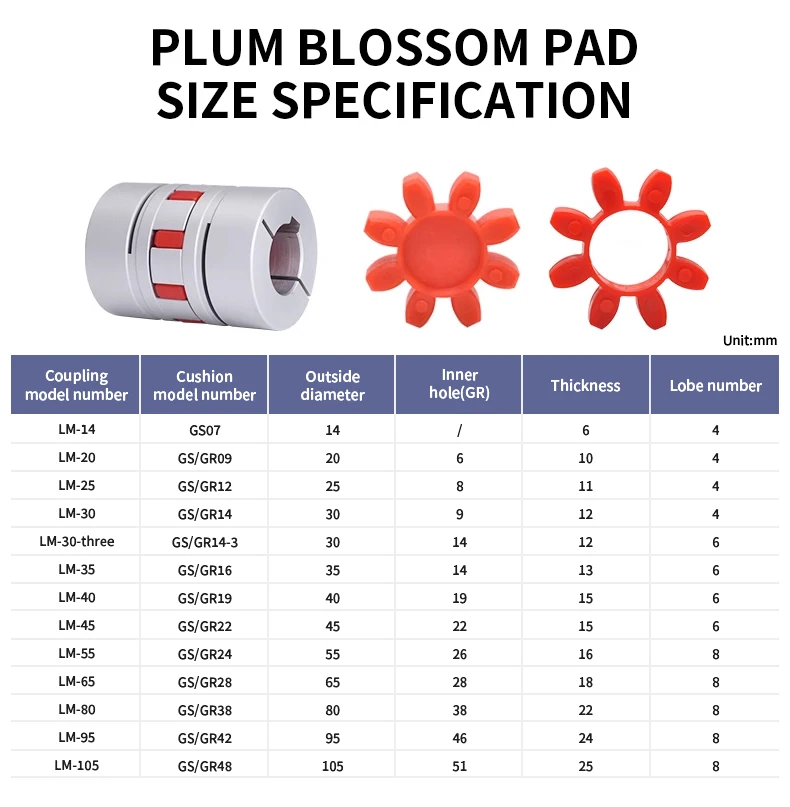

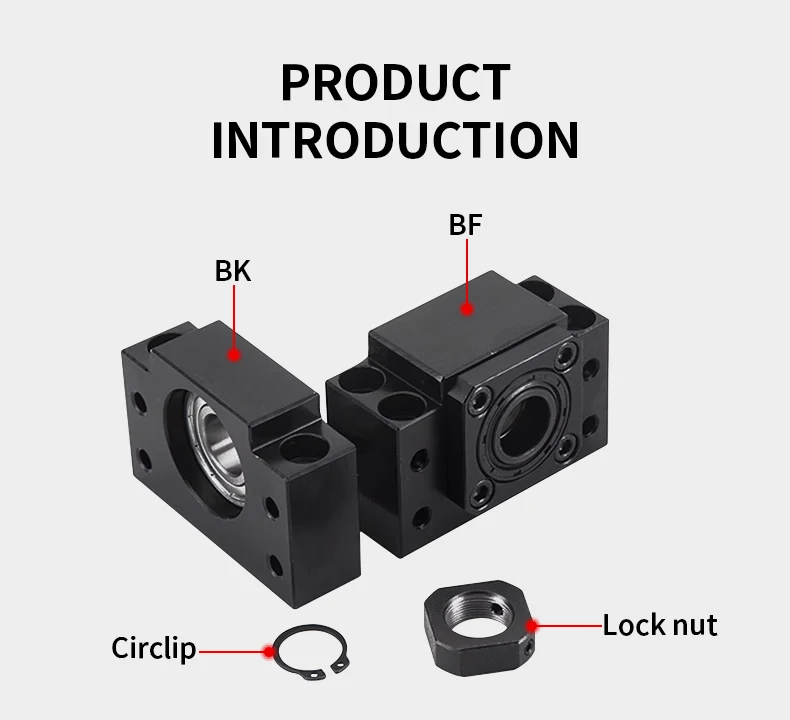

1 STÜCK DFU1605 rechte Schraube + Doppelmutter + BKBF12+DSG16H+XB Kupplung 25*30- Innenloch 8*10mm
1 STÜCK DFU2005 Rechtsschraube + Doppelmutter + BKBF15+DSG20H+XB Kupplung 30*40- Innenloch 14*12mm
1 STÜCK DFU2505 rechte Schraube + Doppelmutter + BKBF20+DSG25H+XB Kupplung 40*65- Innenloch 14*17mm
1 STÜCK DFU3205 Rechtsschraube + Doppelmutter +BKBF25+DSG32H+XB Kupplung 40*65
Innenloch 22*20mm
1 STÜCK DFU3210 rechte Schraube + Doppelmutter +BKBF25+DSG32H+XB Kupplung 40*65
1PC DFU4005 rechte Schraube + Doppelmutter +BKBF30+DSG40H+XB Kupplung 55*78
Innenloch 25*d2(14-30mm).Bitte wenden Sie sich an den Service.
1PC DFU4010 rechte schraube + doppelter Mutter +BKBF30+DSG40H+XB Kupplung 55*78
Innenloch 25*d2(14-30mm)
.Bitte wenden Sie sich an den Service.
1PC DFU5010 rechte schraube + doppelter Mutter +BKBF35+DSG50H Eisen+XB Kupplung 65*90
Innenloch 35*d2(19-40mm)
Beschreibung
A.Die Kugelumlaufspindelbaugruppe
Die Kugelumlaufspindel besteht aus einer Schraube und einer Mutter, jeweils mit passenden Schrägrillen, und Kugeln, die zwischen diesen Rillen rollen, wodurch der einzige Kontakt zwischen Mutter und Schraube entsteht.Während sich die Schraube oder Mutter dreht, werden die Kugeln vom Deflektor in das Kugelrücklaufsystem der Mutter geleitet und bewegen sich im Dauerbetrieb durch das Rücklaufsystem zum gegenüberliegenden Ende der Kugelmutter.Die Kugeln gehen dann kontinuierlich aus dem Kugelrücklaufsystem in die Kugelumlaufspindel und das Gewindelaufbahnen mit Muttern, um in einem geschlossenen Kreislauf zu führen.

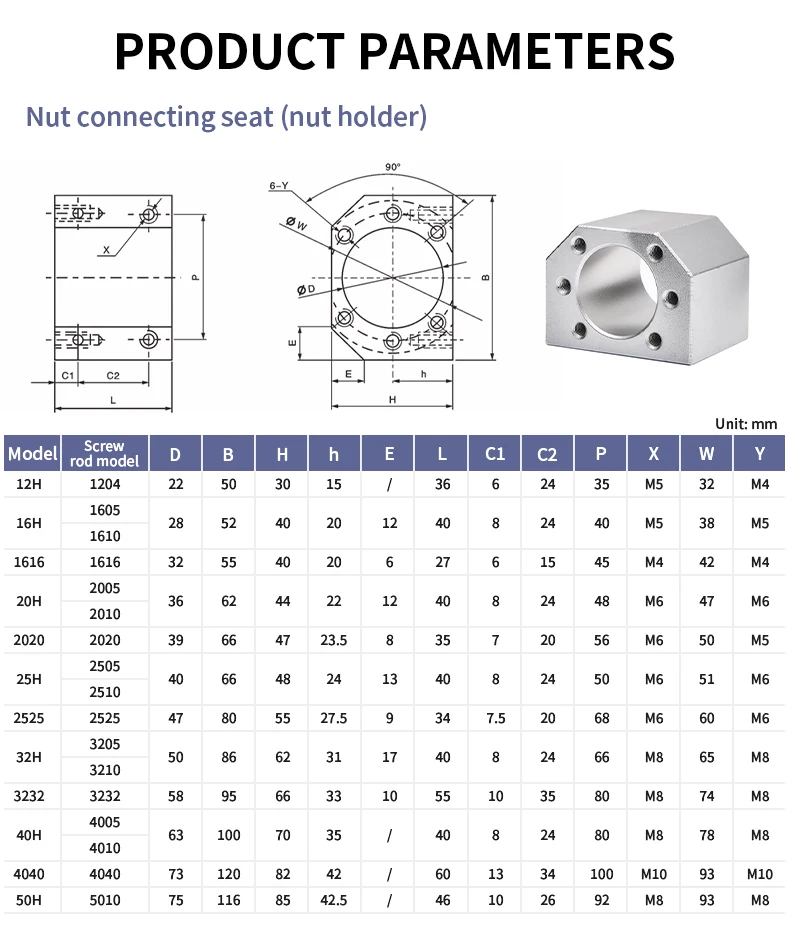

B.Die Kugelmutterbaugruppe

Produktdetails in Bildern

Produkteigenschaften

Markenname

WRPT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Modellnummer

Double nut ball screw set

Zertifizierung

NONE

Length

150/200/250/300/350/400/450/500/550/600/650/700/750/800/850/900/950/1000/1050/1100/1150mm

Model Number

DFU1605 DFU2005 DFU2505 DFU3205 DFU3210 DFU4005 DFU4010 DFU5010

length

Customize any length

Country

China

Ball Screw Nut

single

Assembly Height

high

Manufacturing Process

Rolled Thread

Guide Width or Diameter

16mm,20mm,25mm,32mm,40mm,50mm

Type

rolled type

Rail types

Mounting from top / Mounting from bottom

Ball screw

Processed

Place of Origin

Zhejiang, China (Mainland)

Customize length

100-6000mm

Slide Fixing Mode

Lock Type
