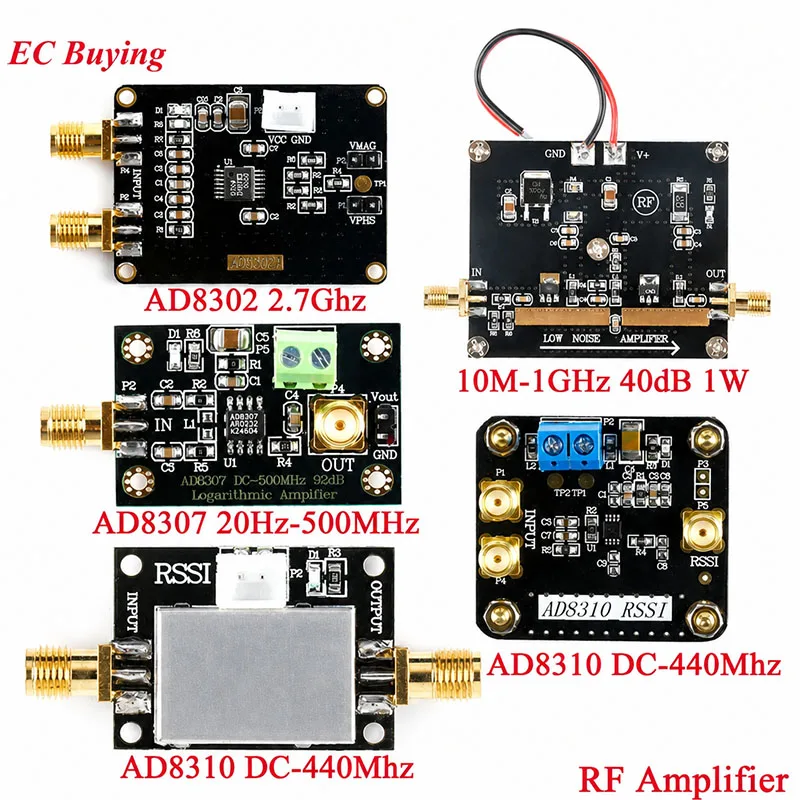

HF-Verstärker AD8302 2,7 GHz AD8307 20 Hz-500 MHz AD8310 DC-440 MHz mittlere Leistung 10 M-1 GHz 40 dB 1 W Amplitude Phasenerkennungsmodul

Produktbeschreibung

Funktionen
1.Die Verstärkung und Phasendifferenz zweier Eingangssignale können von niedriger Frequenz bis 2,7 GHz gemessen werden.AD8302 eignet sich nicht nur zur Messung der Verstärkung und Phasendifferenz von Verstärkern, Mischern und anderen Schaltkreisen, sondern auch zur Prüfung drahtloser Basisstationen und Testgeräte.
2.Bei der Messung der Verstärkung beträgt der Dynamikbereich der beiden Eingangssignale ±30 dB und die Empfindlichkeit des Ausgangspegels beträgt 30 mVdB.Der Fehler beträgt weniger als 0,5 dB.Die Ausgangsspannung, die -30 dB entspricht, beträgt 30 mV, und die Ausgangsspannung, die +30 dB entspricht, beträgt 1,8 V.Der Ausgangsstrom beträgt 8 mA und die Umwandlungsrate beträgt 25 V/μs.
3.Der Verhältnisfaktor der genauen Amplitudenmessung beträgt 30 mVdB.
4.Der genaue typische Wert liegt unter 0,5 dB; (Der von AD8302 gemessene Bereich der Phasendifferenz beträgt 0° ~180°, der entsprechende Ausgangsspannungsbereich beträgt 0~1,8V, die Empfindlichkeit der Ausgangsspannung beträgt 10mV/°), und der Messfehler beträgt weniger als 0,5°).Die Ausgangsspannung beträgt 1,8 V, wenn die Phasendifferenz (p=0) beträgt.Die Ausgangsspannung beträgt 30 mV und der Ausgangsstrom beträgt 8 mA bei p=180 Grad.Die Umwandlungsrate des Phasenausgangs beträgt 30 MHz und die Reaktionszeit beträgt 40 ns ~ 500 ns (abhängig von der gemessenen Phasendifferenz)
5.Der Proportionalkoeffizient der genauen Phasenmessung beträgt 10 mV/°).
6.Der genaue typische Wert liegt unter 1 Grad.
7.Das Gerät funktioniert auf drei Arten: Messung, Steuerung und Füllstandsvergleich.
8.Mit einem stabilen 1,8-V-Referenzspannungs-Vorspannungsausgang
9.Die Video-Bandbreitenreaktion beträgt 30 MHz.
10.Verwenden Sie eine einzelne Stromversorgung von 2,7 V bis 5,5 V.
11.Die interne Struktur des AD8302 umfasst hauptsächlich zwei präzise aufeinander abgestimmte demodulierte Breitband-Logarithmusverstärker, einen Breitband-Phasendetektor vom Multiplikatortyp, drei Addierer (), einen Satz Ausgangsverstärker, Vorspannungsschaltkreise und Referenzspannungspuffer.Das Eingangssignal kann entweder ein Single-Ended-Signal oder ein Differenzsignal sein.
Details
1.Verstärkung/Verlust und Phase können separat gemessen werden2.Die Arbeitsfrequenz reicht von Niederfrequenz bis 27 GHz
3.Zweikanaliger, abgestimmter logarithmischer Verstärker mit integriertem Phasendetektor
4.Verstärkungsmessbereich: - 30 bis + 30 dB
5.Phasenmessbereich
6, 0 bis 180 Grad
7.Integrierte Referenzspannungsquelle und Ausgangsspannungsschaltung
8, 27 bis 5,5 V Einzelstromversorgung

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

DC 5V

Verlustleistung

niedrig

ist kundenspezifisch

Ja

Betriebstemperatur

Normal

Anwendung

Computer

Paket

Modul

Experimente mit intelligenter Elektronik

Schalter und Sensor für Arduino STM32

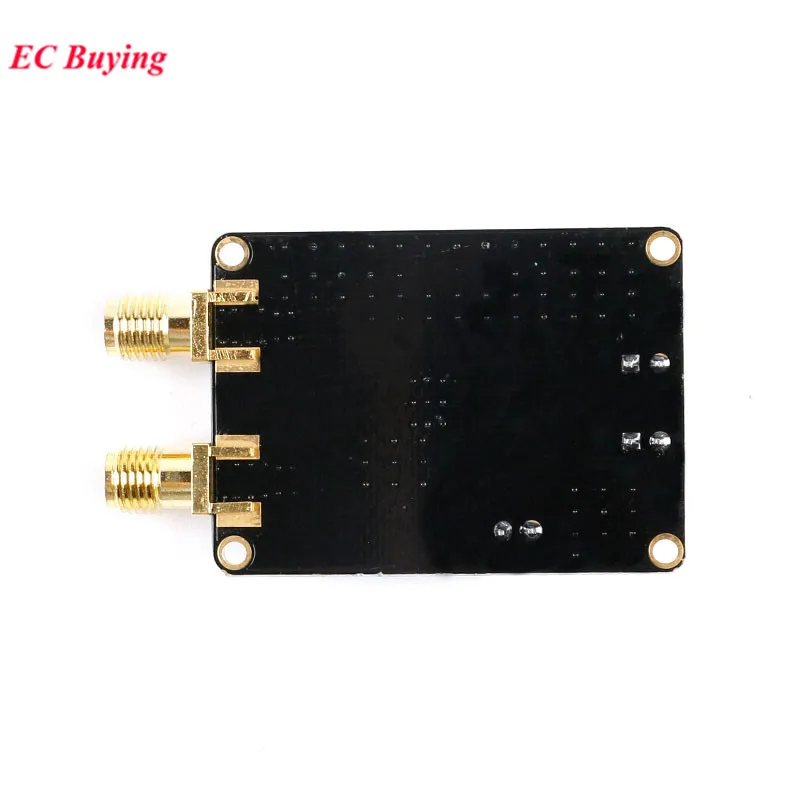

AD8302 Amplituden- und Phasen-RF-Detektor Erkennungsmodul

2,7 GHz Breitband-Logarithmischer Verstärker für Arduino

AD8302 2,7 GHz AD8307 20 Hz-500 MHz

AD8310 DC-440MHz 10M-1GHz 40dB 1W

AD8302 Amplituden- und Phasenerkennungsmodul

Breitband-Logarithmischer Verstärker Phasendetektor-Modul 2,7G RF IF

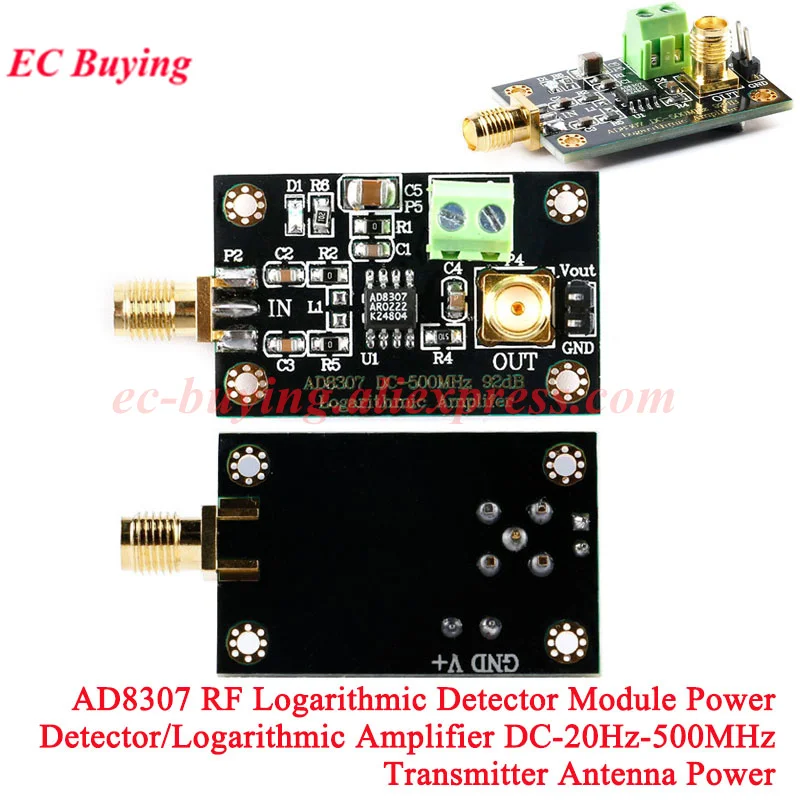

AD8307 RF Logarithmisches Detektormodul

Leistungsmesser/Logarithmischer Verstärker DC-500MHz Senderantennen-Leistung

AD8310 Differentielles RF-Logarithmischer-Detektor-Modul

Spannungsausgang Logarithmischer Verstärker mit Großem Dynamikbereich

AD8310 Single-Ended RF Logarithmisches Detektormodul

DC-440M Logarithmischer Detektor 90dB Logarithmischer Verstärker mit Spannungsausgang

Mittelleistungs-HF-Verstärker

10M-1GHz 40dB Verstärkung Leistung 1W Funkverstärker
