1/4 "3/8" 1/2 "3/4" wasser Flow Sensor 1,75 MPa Halle Sensor Turbine Durchflussmesser DC5 ~ 18V Verwendet, Um Den Fluss Der Medium

Produktbeschreibung

Produkt parameter

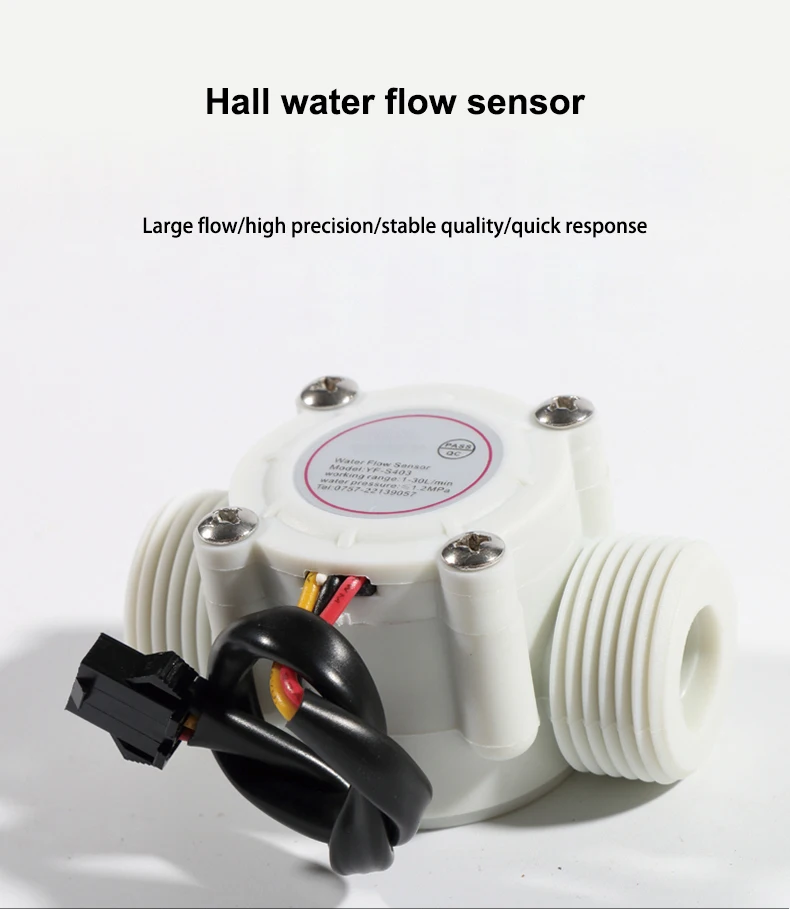

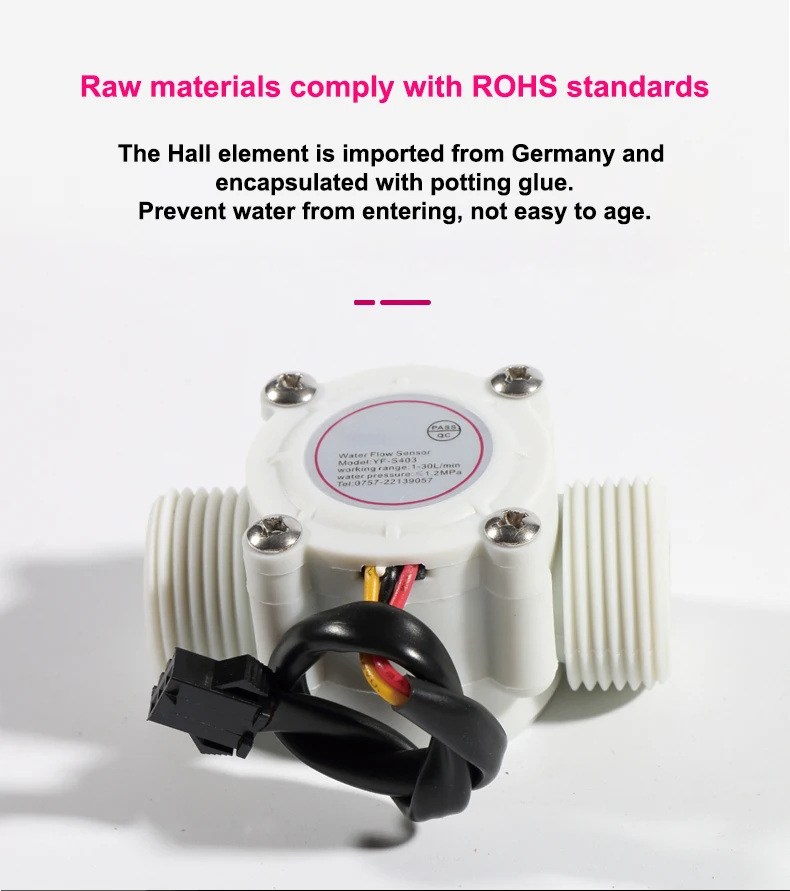

Der Wasserfluss sensor besteht haupt sächlich aus einem Kunststoff ventil körper, einer Wasserfluss rotor baugruppe, einer Steady-Flow-Baugruppe und einem Hall-Element. Es wird am Wasser einlass ende des Warmwasser bereiters installiert, um die Durchfluss rate des Einlass wassers zu ermitteln. Wenn das Wasser durch die Wasserfluss rotor baugruppe strömt, dreht sich der magnetische Rotor und die Geschwindigkeit ändert sich linear mit der Durchfluss rate. Der Halls ensor gibt das entsprechende Impuls signal aus und speist es zurück zum Regler. Der Controller beurteilt die Größe des Wasserflusses und reguliert ihn.
Ausgangs signal: der Standard ausgang npn Impuls signal (wenn Sie an die plc anschließen müssen, wenden Sie sich bitte an den Kundendienst, bevor Sie eine Bestellung aufgeben).
Modell: YF-S
Schnitts telle größe: 1/4 "3/8" 1/2 "3/4"
Arbeits spannungs bereich: DC 5 ~ 18V
Material: Nylon
Mittlere Temperatur: ≤ 120 ℃
Wasserdruck beständigkeit: ≤ 1,75 mpa
Ausgangs impuls hoher Pegel: >DC 4,5 V (Eingangs spannung DC 5V).
Ausgangs impuls niedriger Pegel: 100mΩ
Durchfluss bereich: 1/4 "(1/4-6 l/min innerhalb von 0,5 innerhalb), 3%"(1/4-10 l/min innerhalb von 3/8 innerhalb), 1/2 "(1-30 l/min innerhalb von 3% innerhalb), 3/4"(2-60 l/min innerhalb von 3% innerhalb).
Dichtheit: Schließen Sie jedes Loch, fügen Sie 1,7 MPa Wasserdruck test für 1 Minute ohne Leckage und Verformung hinzu.
Hinweis
1. je mehr Sie bestellen, desto mehr Angebote, kontaktieren Sie uns bitte.
2. paket liste: wasser fluss sensor * 1pc
3. Verdrahtung modus
Rot ist mit dem positiven Pol verbunden
Gelbe uot signal ausgangs leitung
Schwarz gnd verbindet sich mit dem negativen pol

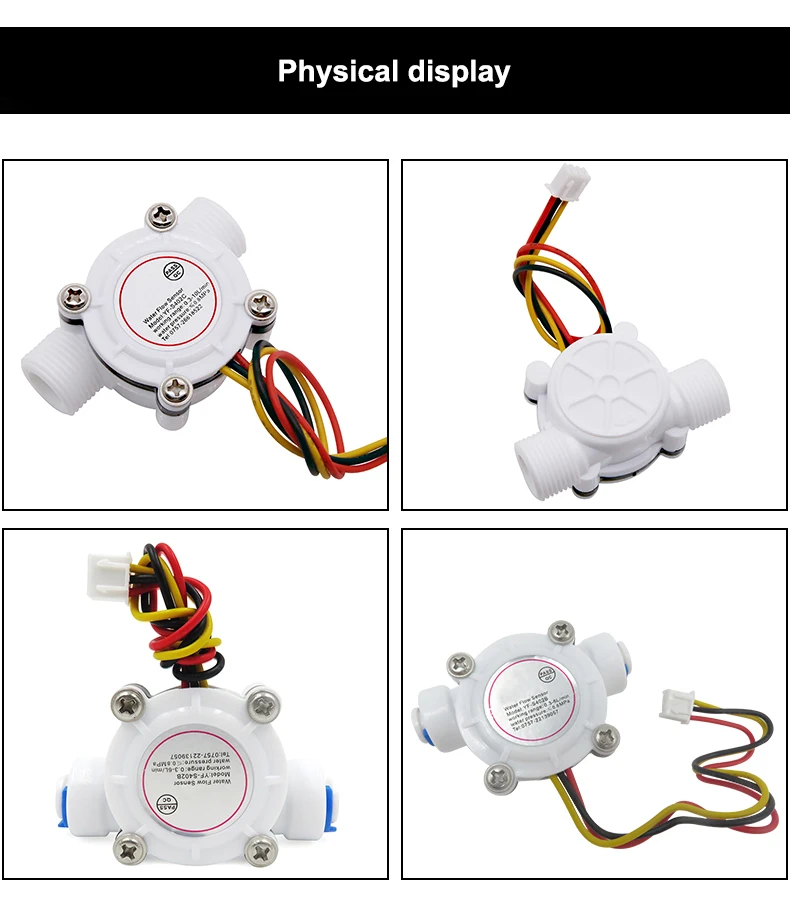

Produktdetails in Bildern

Produkteigenschaften

Markenname

Acarps

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Struktur

control

EU LVD-Spannung

Niederspannung: Unter 50 VAC oder 75 VDC

Portgröße

1/4" 3/8" 1/2" 3/4"

Stromquelle

Gleichstrom

Standard oder Nichtstandard

Standard

Medien

Wasser

Zertifizierung

CE

Material

Kunststoff

Modellnummer

YF-S

Temperatur der Medien

hohe Temperatur

Druck

Niedriger Druck

Aktuatormodus

Ohne Handbuch und Anleitung

Kraft

MAGNET

Output signal

the default output NPN pulse signal (if you need to connect to the PLC, please contact customer service before placing an order)

Working voltage range

DC 5~18V

Medium temperature

��120℃

Water pressure resistance

��1.75MPa

Output pulse high level

>DC 4.5 V (input voltage DC 5V)

Output pulse low level

<DC 0.5 V (input voltage DC 5V)

Insulation resistance

>100MΩ
