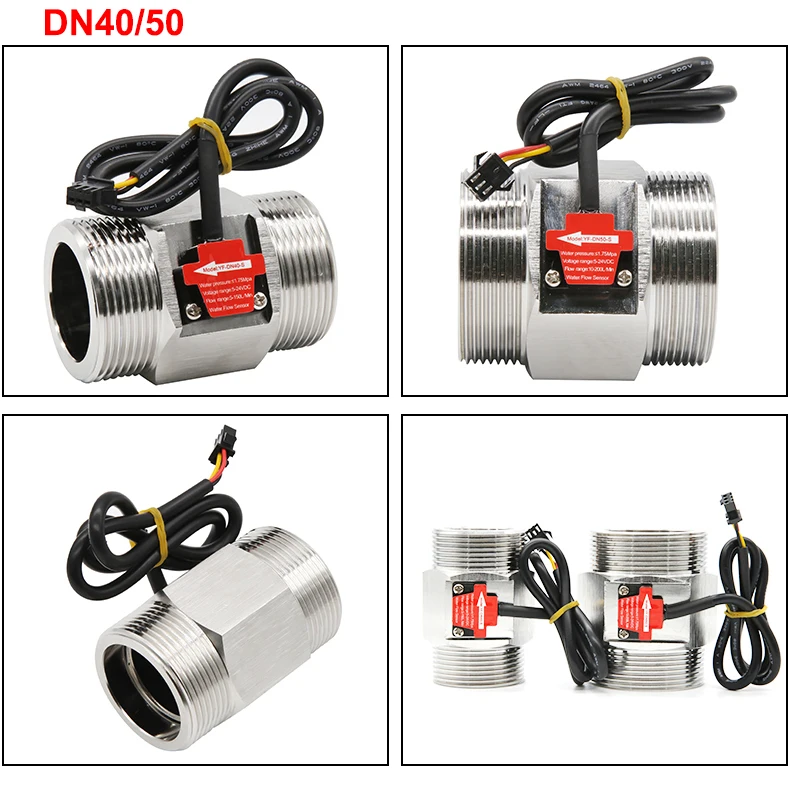

1/2 "3/4" 1 "1-1/2" 2 "wasser Flow Sensor 1,75 MPa Halle Sensor Turbine durchflussmesser DC5 ~ 18V Verwendet, Um Den Fluss Der Medium

Produktbeschreibung

Produkt parameter
Der Wasserfluss sensor besteht haupt sächlich aus einem Edelstahl ventil körper, einer Wasserfluss rotor baugruppe, einer Steady-Flow-Baugruppe und einem Hall-Element. Es wird am Wasser einlass ende des Warmwasser bereiters installiert, um die Durchfluss rate des Einlass wassers zu ermitteln. Wenn das Wasser durch die Wasserfluss rotor baugruppe strömt, dreht sich der magnetische Rotor und die Geschwindigkeit ändert sich linear mit der Durchfluss rate. Der Halls ensor gibt das entsprechende Impuls signal aus und speist es zurück zum Regler. Der Controller beurteilt die Größe des Wasserflusses und reguliert ihn.
Ausgangs signal: der Standard ausgang npn Impuls signal (wenn Sie an die plc anschließen müssen, wenden Sie sich bitte an den Kundendienst, bevor Sie eine Bestellung aufgeben).
Modell: yf

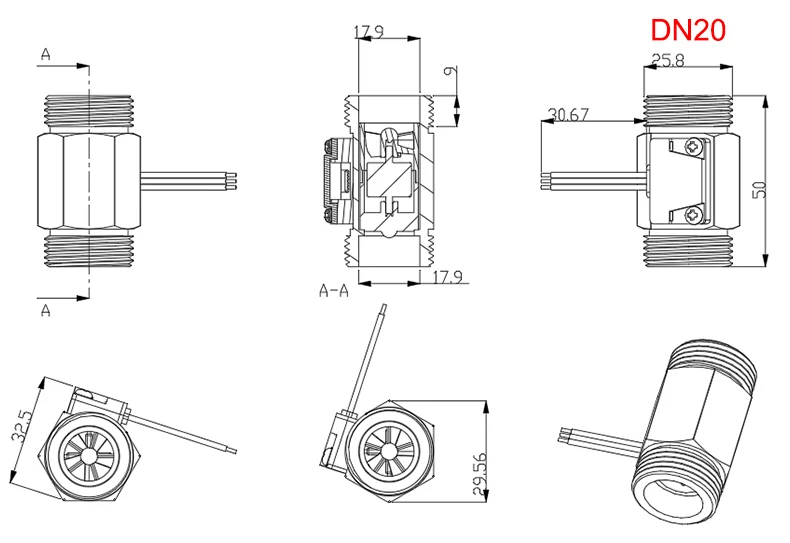

Schnitts telle größe: dn15 (1/2 "); dn20 (3/4"); dn25 (1 "); dn40 (1-1/2"); dn50 (2 ")
Arbeits spannungs bereich: DC 5 ~ 24V
Material: Edelstahl
Mittlere Temperatur: -20 °c ~ + 100 °c
Wasserdruck beständigkeit: ≤ 1,75 mpa
Ausgangs impuls hoher Pegel: >DC 4,5 V (Eingangs spannung DC 5V)
Durchfluss bereich: 1/2 "(1 ~ 25 l/min innerhalb von 3% innerhalb), 3/4"(1 ~ 30 l/min innerhalb von 3% innerhalb), 1 "(2 ~ 50 l/min innerhalb von 3% innerhalb), 1-1/4"(5 ~ 1/2 l/min innerhalb von 150 innerhalb), 2 "(10 ~ 200 l/min innerhalb von 3% innerhalb).
Strömungs impuls eigenschaften: 1/2 "f =[18 * Q-3]± 5%; 3/4" f =[15 * Q-3]± 5%; 1 "f =[8 * Q-4]± 5% 5%; 1-1/2" f =[0.45 * q] ± 5%; 2 "f =[0.2 * q] ± 5%. (F ist Frequenz, q ist l/min)
Dichtheit: Schließen Sie jedes Loch, fügen Sie 1,7 MPa Wasserdruck test für 1 Minute ohne Leckage und Verformung hinzu.
Hinweis
1. je mehr Sie bestellen, desto mehr Angebote, kontaktieren Sie uns bitte.
2. paket liste: wasser fluss sensor * 1pc
3. Verdrahtung modus
Rot ist mit dem positiven Pol verbunden
Gelbe uot signal ausgangs leitung
Schwarz gnd verbindet sich mit dem negativen pol

Produktdetails in Bildern

Produkteigenschaften

Markenname

Acarps

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Struktur

control

EU LVD-Spannung

Niederspannung: Unter 50 VAC oder 75 VDC

Portgröße

1/2"(DN15), 3/4"(DN20);, 1"(DN25, 1-1/4"(DN40), 1-1/2"(DN40), 2"(DN50)

Stromquelle

Gleichstrom

Standard oder Nichtstandard

Standard

Medien

Wasser

Zertifizierung

CE

Material

Edelstahl

Modellnummer

YF-S

Temperatur der Medien

hohe Temperatur

Druck

Niedriger Druck

Aktuatormodus

Ohne Handbuch und Anleitung

Kraft

MAGNET

Ausgangssignal

Das Standardausgangssignal ist ein NPN-Impulssignal (wenn Sie sich an die SPS anbinden möchten, wenden Sie sich bitte vor der Bestellung an den Kundendienst).

Arbeitsspannungsbereich

DC 3,5~24V

Mittlere Temperatur

20°C~+100°C

Wasserdruckbeständigkeit

��1,75MPa

Ausgangsimpuls mit hohem Pegel

>DC 4,5 V (Eingangsspannung DC 5V)

Ausgangsimpuls mit niedrigem Pegel

<DC 0,5 V (Eingangsspannung DC 5V)

Isolationswiderstand

>100MΩ
