HLK-LD6001 60 GHz FMCW 4T3R 8M Radar-Tracking-Sensor für Menschenbewegung, intelligente Erkennung, Detektor für mobile Bereiche

Produktbeschreibung

Der LD6001 ist ein leistungsstarkes 60-GHz-Millimeterwellenradarinduktionsmodul.Das Funktionsprinzip besteht darin, FMCW FM-Dauerwelle zu verwenden, um das Ziel des menschlichen Körpers im Erfassungsbereich zu erkennen, wodurch der Standort, die Zahl und die Gehspur des menschlichen Körpers im Erfassungsbereich realisiert werden kann.
Die Produkte werden hauptsächlich in Innenszenen eingesetzt und die größte Erfassungsentfernung kann 8 Meter erreichen.Das Konfigurationstool dient zur Konfiguration der Induktionsempfindlichkeit und der Induktionsintervallzeit.Unterstützt UART-Ausgabe, Plug-and-Play, kann flexibel auf verschiedene intelligente Szenarien angewendet werden.
Technischer Parameter
Frequenz: 60 GHz
Modulationsmodus: FMCW
Erkennungsentfernung: 8 m (max.)
Sendeleistung: 12 dBm
Horizontale Breite des Antennenstrahls: ±60°
Breite der Antennenstrahlteilung: ±30°
Sweep-Bandbreite: 4 GHz
Betriebsspannung: 5V
Durchschnittlicher Stromverbrauch: 1,1 W
Umgebungstemperatur: -15℃~+70℃
Packungsgröße: 60 * 30 * 4 mm (Standard 2,0 mm * 4-polige Basis)
Installationsanweisungen

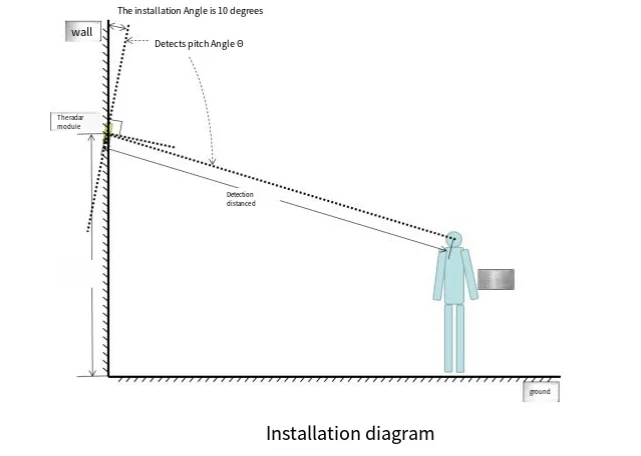

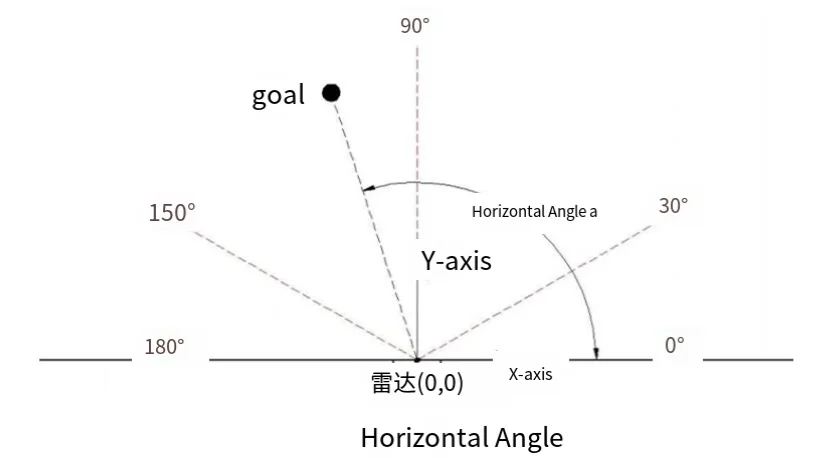

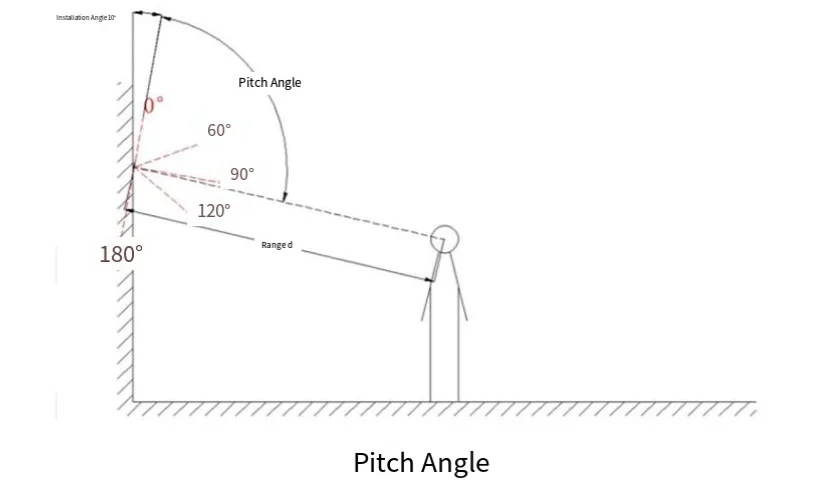

Das Modul wird an der vertikalen Wandhöhe von 2 installiert.2 Meter und die Vorderseite des Moduls (Antenne nach oben) lässt sich um 10 Grad neigen, wird im Allgemeinen empfohlen, dass der Installationseffekt am idealsten ist, kann aber je nach tatsächlichem Zustand auch etwas höher installiert oder je nach Bedarf leicht angepasst werden Testeffekt.Der Installationseffekt und die Entfernung, der horizontale Winkel und der Neigungswinkel des Ziels sind in der folgenden Abbildung dargestellt
Spezifikation des oberen Computers
�Öffnen Sie nach dem Anschließen des Moduls das Konfigurationstool, wählen Sie die entsprechende Portnummer aus, fragen Sie zuerst die Software- und Hardware-Versionsnummer ab, bestätigen Sie, dass sich das Gerät im Zustand „Initialisierung abschließen“ befindet und sich das Radarmodul im Status „Ein“ befindet. und klicken Sie dann auf die Schaltfläche „Ziel lesen“, um den Standort und die Verfolgung der Person im Radarbereich anzuzeigen.“
Der serielle Port verfügt über eine Standardbaudrate von 9600, 8 Datenbits, 1 Stoppbit, Paritätsbit und keine Durchflusskontrolle.

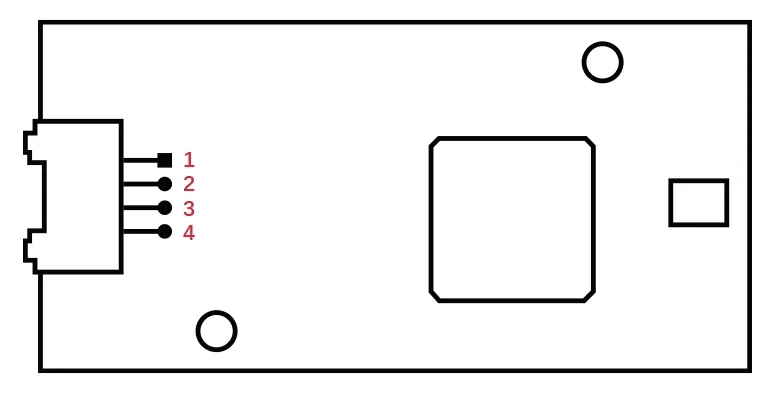

4: GND, Stromquelle

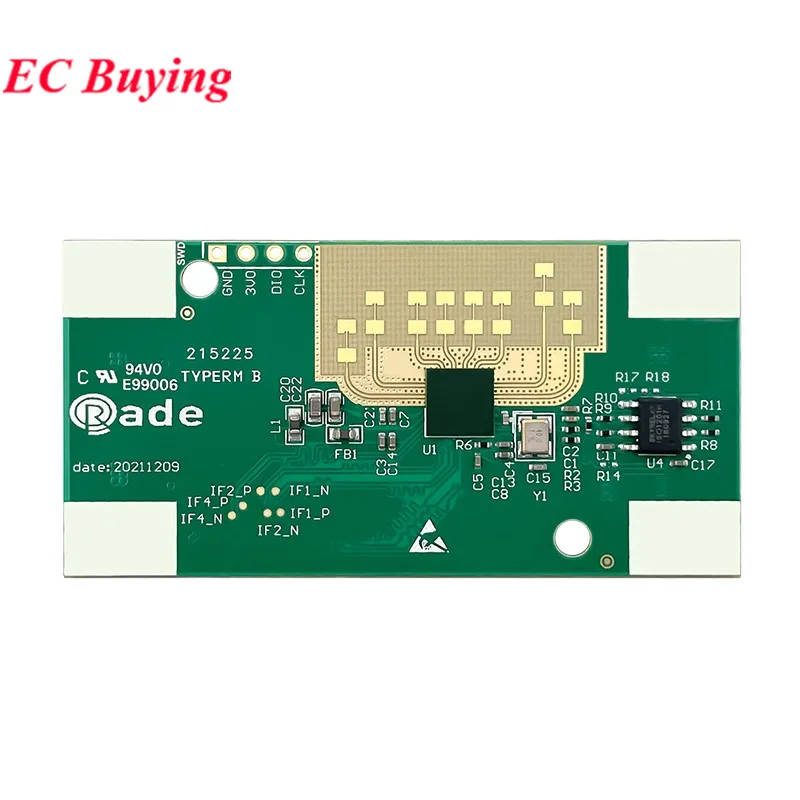

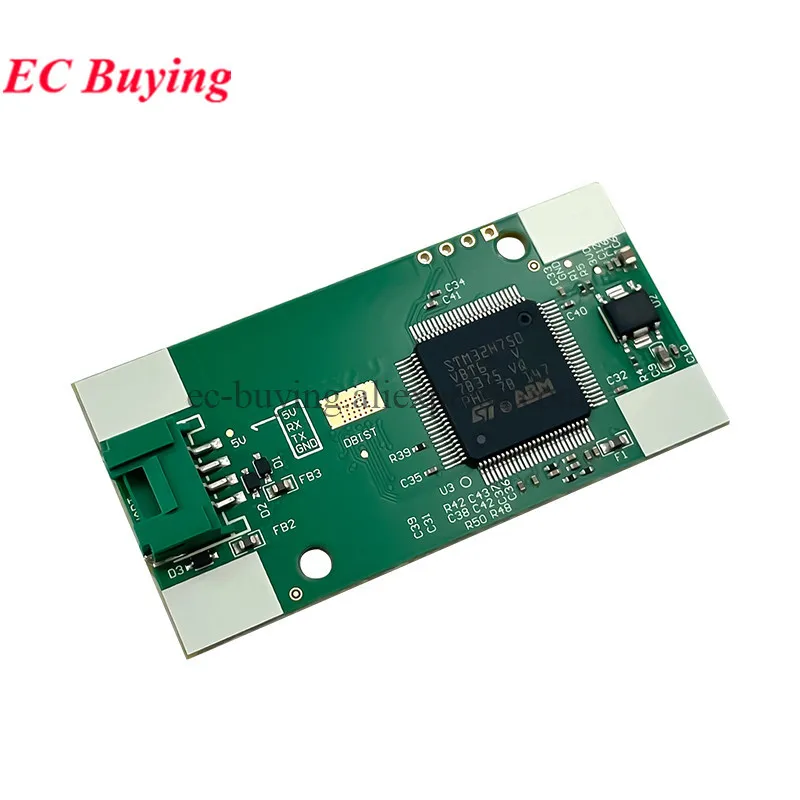

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

5V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

Module
