1-10 Stück RS485 RS232 MAX485 TTL CAN zu Serial Port Konvertierungsmodul Level Converter Board 232 Turn UART 3,3 V 5 V

Produktbeschreibung

Produkteinführung

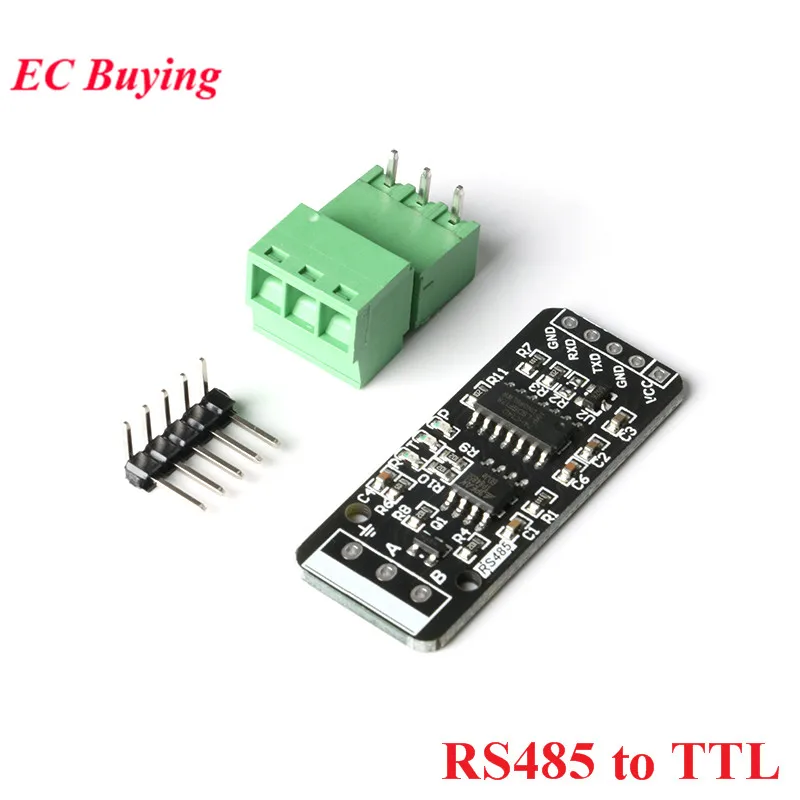

Das Modul verwendet eine schwarze Backplane-Leiterplatte, einen hochwertigen Standard-3,81-mm-Stecker, eine weitere Pin-Schnittstelle, automatische RS485-Transceiver-Umschaltung ohne Richtungswechsel, zwei LED-Anzeigen auf der Platine zeigen den Empfangs- und Sendestatus an, und eine Betriebsanzeige zeigt den Stromversorgungsstatus an. Der integrierte Spannungsregler-Chip unterstützt eine Weitspannungsversorgung von 3,3-5V.
Lieferumfang (nicht verlötet)
Standard 3,81 mm Industriestecker, 2,54 mm Rastermaß
Das transparente Übertragungsmodul realisiert die gegenseitige Umwandlung von TTL-Pegelsignalen und RS485-Pegelsignalen, und 485 ist eine Halbduplex-Kommunikation.Diese Kommunikationsmethode kann eine bidirektionale Kommunikation realisieren, kann jedoch nicht gleichzeitig in zwei Richtungen durchgeführt werden und muss abwechselnd und abwechselnd erfolgen. Jedes Segment des Kommunikationskanals kann entweder ein Sendeende oder ein Empfangsende sein, aber gleichzeitig können die Informationen nur übertragen werden eine Übertragungsrichtung haben.Dieses Modul realisiert die automatische Flussrichtungssteuerung des RS485-Signals und die Sende- und Empfangsrichtung wird automatisch umgeschaltet.Dieses Modul ist das gleiche wie der serielle Betriebsanschluss.Es verfügt über einen importierten Chip, ein Design in Industriequalität, einen Anti-Jamming-Typ und eine Kupferbeschichtungsmethode, verfügt über eine hohe EMI- und EMV-Abstrahlung, sorgt für eine starke Entstörungsfähigkeit und verfügt über ein leistungsstarkes 485-Bus-Überspannungsschutzdesign.Es kann in industriellen Umgebungen und in rauen Außenumgebungen eingesetzt werden.Die Übertragungsreichweite kann bis zu Kilometern betragen (bei Verwendung von 850 Metern 2*1,5-Kabeln für Tests wird eine Nutzung innerhalb von 800 Metern empfohlen, über 800 Meter für Repeater).Bei der Übertragung in der Wildnis über große Entfernungen wird das Ende des Moduls mit dem Schutzkontakt („connected earth“) an die Erde angeschlossen, was eine gute Rolle bei der Entstörung und dem Blitzschutz spielen kann, wodurch der 485-Bus sicherer wird.Die Innenraum-Kurzstreckenübertragung kann nicht mit der Erde verbunden werden.Mit der RXD- und TXD-Signalanzeige ist der Sende- und Empfangsstatus ungehindert.Es kann ohne Signaleinbettung im laufenden Betrieb ausgetauscht werden.
Parameter
Mit standardmäßigem 2,54 mm Rastermaß, praktisch für die Weiterentwicklung
2. Mit 120-Ohm-Anpassungswiderstand: Kurzschluss R0 kann den Anpassungswiderstand aktivieren; Kurzschluss wird für Langstreckenübertragung empfohlen
3. Unterstützt die Kommunikation mehrerer Maschinen, mindestens 40 Knoten können an das gleiche Netzwerk angeschlossen werden
4. Weitspannungsversorgung (3,0V~30V), Grenzspannung 33V, es wird empfohlen, innerhalb von 30V zu verwenden, die Mindestspannung ist höher als 2,8V
5. Kompatibel mit 3,3V- und 5,0V-Signalen, kann mit dem Modul abgeglichen werden

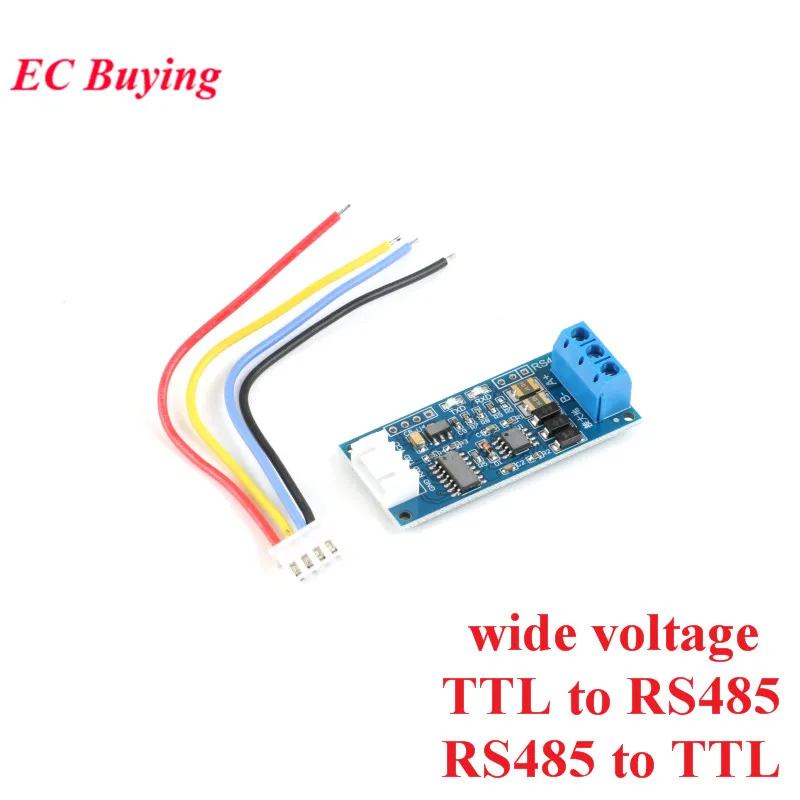

2.547 weiße Buchse, entworfen mit 4P-Silikondraht, hochtemperaturbeständig, alterungsbeständig
1. Der integrierte MAX485-Chip ist ein Transceiver mit geringem Stromverbrauch und begrenzter Anstiegsgeschwindigkeit für die RS-485-Kommunikation.
2. Integrierte 2P-Klemme mit 5,08 mm Rastermaß, einfache RS-485-Kommunikationsverdrahtung.
3. Alle Chip-Pins wurden herausgeführt, Sie können den Betrieb über den Mikrocontroller steuern.
4. die Arbeitsspannung: 5V.
5. Plattengröße: 46 mm x 12 mm.
Tipps
Dieses Modul kann die gegenseitige Umwandlung zwischen TTL-Signal und RS485-Signal realisieren, wobei 485 eine Halbduplex-Kommunikation ist. Dieser Kommunikationsmodus ermöglicht eine bidirektionale Kommunikation, kann jedoch nicht gleichzeitig in zwei Richtungen durchgeführt werden. Das heißt, jedes Ende des Kommunikationskanals kann die Sende- oder Empfangsseite sein, aber gleichzeitig kann die Information nur eine Übertragungsrichtung haben.
Dieses Modul realisiert die gegenseitige Umwandlung zwischen TTL-Signal und RS485-Signal, ohne dass eine "Empfang-Senden"-Steuerung erforderlich ist. Betreiben Sie dieses Modul so einfach wie die serielle Schnittstelle. Es ist kompatibel mit 3,3V- und 5,0V-Stromversorgung sowie mit 3,3V- und 5,0V-Signalen. Der importierte Chip bietet eine sehr stabile Leistung und entspricht den Industriedesignstandards. Es verfügt über eine hohe Störfestigkeit und ein effektiveres 485-Minedesign. Im industriellen Bereich und in rauen Umgebungen beträgt die Übertragungsreichweite bis zu 1000 Meter (getestet mit 2 * 1,5 mm² Kabel über 850 Meter). Es wird empfohlen, es innerhalb von 800 Metern zu verwenden. Bei mehr als 800 Metern bitte Repeater hinzufügen.

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

DC 3V 5V

Verlustleistung

niedrig

ist kundenspezifisch

Ja

Betriebstemperatur

Normal

Anwendung

Computer

Paket

Modul

Experimente mit intelligenter Elektronik

Schalter und Sensor für Arduino STM32
