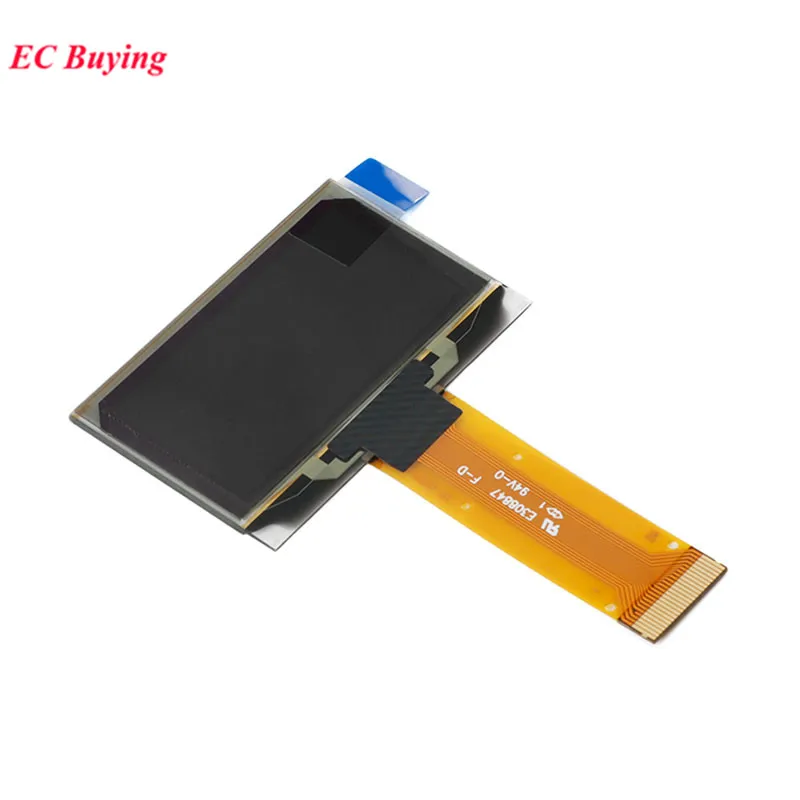

1,54 Zoll OLED Modul 1,54" 12864 Bildschirm LCD LED Display Modul 128*64 SSD1309 SPI/IIC I2C Schnittstelle für Arduino 4Pin 7Pin
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 15–24 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
5Pin: The RES pin of the 5th pin can not be used, so it has 4 pins
Product Introduction
1.Size:1.54 inch
2.Resolution:128*64
3.Light Color:Yellow
4.Driving IC:SSD1309; compatible with SSD1306
5.Voltage:3.3V-5V
SPI Interface Definition
1.GND:power ground
2.VCC:power positive
3.SCL:clock wire
4.SDA:data wire
5.RES:reset wire
6.DC:data/command
7.CS:chip selection (if not used,it can be directly connect with ground)
Resolution: 128×64
Control chip: SSD1309
Interface type: 8-bit 68XX/80XX Parallel, 3/4-wire SPI, 12C
Display color: white, yellow, blue three colors are available

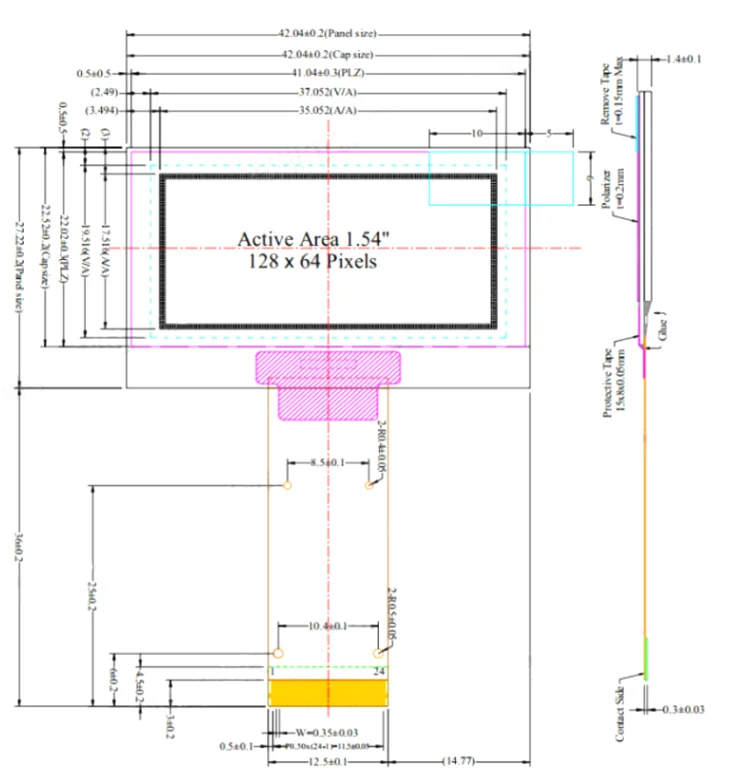

Display area: 35.052×17.516(mm)
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- EC Buying
- Ursprung
- CN (Herkunft)
- Anzeigemodus
- Normal
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Auflösung
- 320*240
- Modellnummer
- 1.54 inch OLED Module Connetcor
- Typ
- Standard
- ist kundenspezifisch
- Ja
- Experimente mit intelligenter Elektronik
- Schalter und Sensor für Arduino STM32
- Auflösung
- 128x64 128*64
- Spannung
- 3,3V
- Treiber-Steuerchip-Controller
- SSD1309
- Schnittstelle
- SPI IIC I2C
- Farbe
- Weiß Blau Gelb
- Betrachtungsrichtung
- Vollständiger Blick, vollständiger Betrachtungswinkel
- Andere kompatible Geräte
- SPD0301
- Hochleistungsoptionen
- SSD1309
