Produktbeschreibung

Highlights
Dieses Modul ist für die Verstärkung von Signalen über 100 Mikrospannungen geeignet.Darüber hinaus ist zu beachten, dass der in der quadratischen Handbuch angegebene maximale Verstärkungsfaktor 10.000 Mal beträgt, dieser Wert im praktischen Einsatz nicht erreichen kann.Der Verstärkungseffekt von Eingangssignalen unterschiedlicher Frequenz und Größe kann unterschiedlich sein.Der tatsächliche Verstärkungsfaktor wird durch das Produkt der Verstärkungsbandbreite und der Versorgungsspannung beeinflusst.Der Effekt besteht darin, dass der maximale Ausgang des Operationsverstärkers die Versorgungsspannung nicht überschreitet.
Parameter

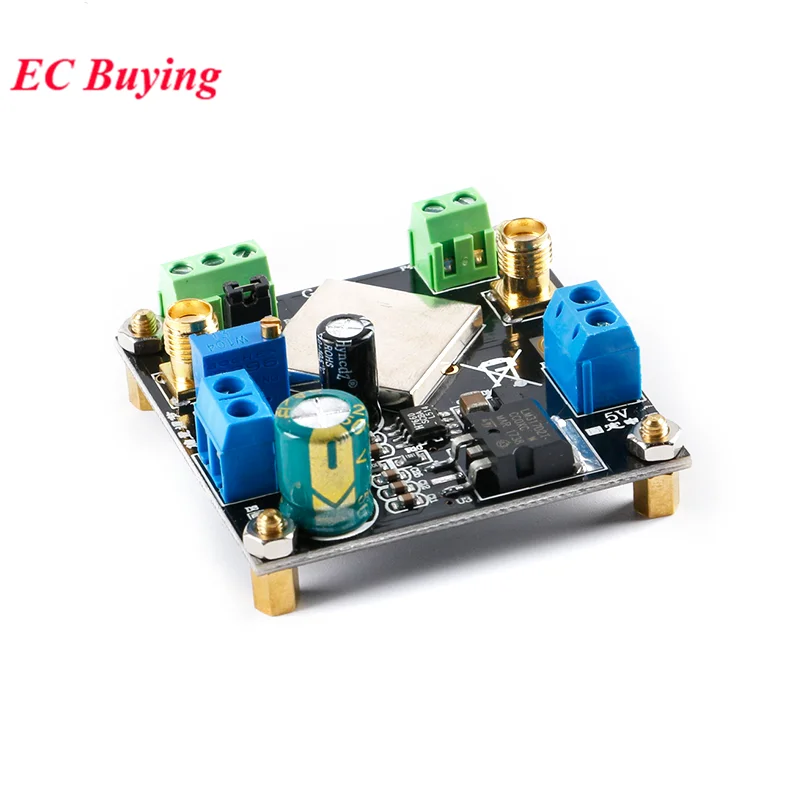

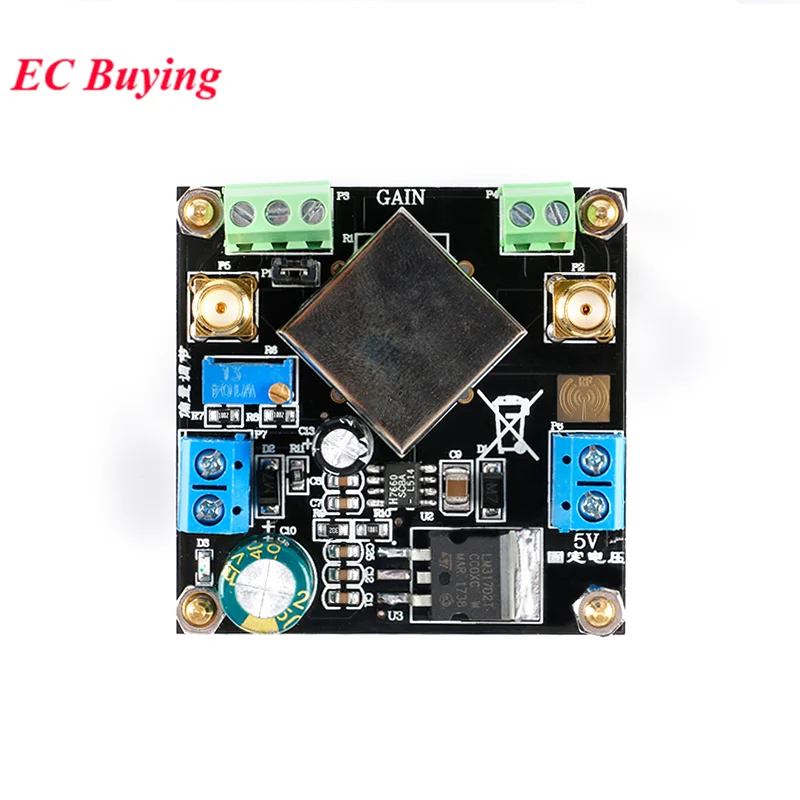

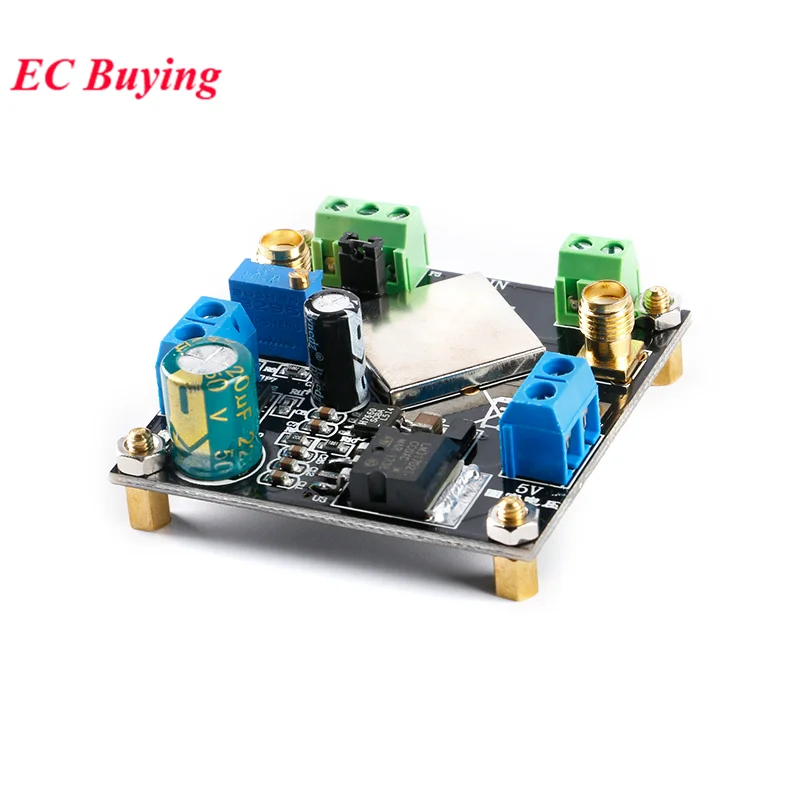

Modulname: AD620/623 Instrument programmierbares Verstärkermodul
Stromversorgung: 5 - 24 kann sein, aber es hängt davon ab, wie hoch die Ausgabe der Babyverteilungsspannung ausgegeben wird. Wenn der Kunde eine Ausgabe von 5 V verlangt, beträgt der Chip der AD62X-Serie etwa ±3.8-V-Stromversorgung, sein eigener Spannungsreglerchip hat Spannungsdifferenz, daher ist es besser, ein einzelnes Netzteil mit mehr als 12 V zu empfehlen.
Modulgröße: 50 mm x 50 mm
Modulbandbreite: AD620/623 ist bei hoher Verstärkung weniger als 50 kHz und bei niedriger Verstärkung größer als 1 MHz
Modul-Eingangssignaltyp: Single-Ended-Signal oder Differenzsignal
Maximaler Verstärkungsverhältnis des Moduls: Mehr als 2000 Mal (gemessen).Da die Verstärkung große Schwankungen im Wellenformband verursacht, wird für eine hohe Verstärkung eine mehrstufige Verstärkung empfohlen.
Ausgangsamplitude der Modulsättigung: Der AC-Spitzenwert beträgt 10 Vpp (± 5 Vpp).
Feste Ausgangsspannung: 5-10 V (Standardversand 5 V)
Bei diesem Verstärkermodul handelt es sich um einen spannungsregulierbaren Verstärkungsverstärker.Es besteht aus zwei AD603-Kaskadenverstärkern.Es kann die Signalspannung gut verstärken.Die maximale Verstärkung kann um 80 dB eingestellt werden.Der Benutzer kann zwischen DA-Eingangssteuerung oder manueller Schiebesteuerung wählen.
[Name]: AD603 spannungsregulierbares VCA-Verstärkungsmodul
[Größe]: 50 mm * 39 mm
[Versorgungsspannungsbereich]: ±5V
Chipmerkmale
*Lineare dB-Verstärkungsregelung
*Pin programmierbarer Verstärkungsbereich

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

DC6.5-26V DC 6.5-26V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

Module
