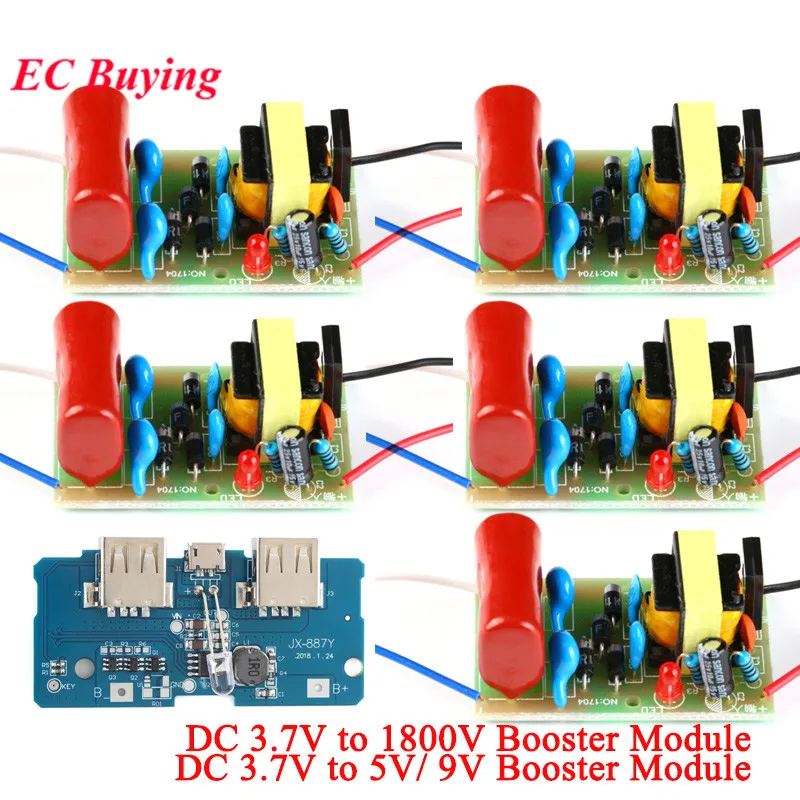

5 Stück/1 Stück DC 3,7 V bis 1800 V Booster Step-Up-Modul Arc Pulse DC-Motor mit Hochspannungskondensatoren 3,7 bis 5 V 9 V Netzteilplatine

Produktbeschreibung

Produktparameter
Abmessungen: Länge 4,15 Zentimeter, Breite 2,6 Zentimeter, Höhe 2 Zentimeter

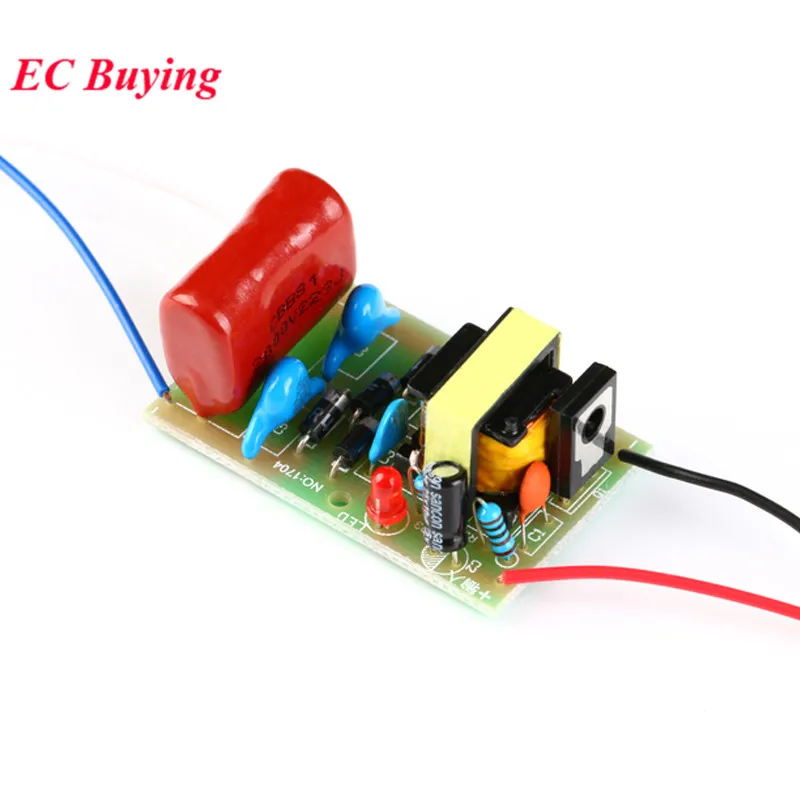

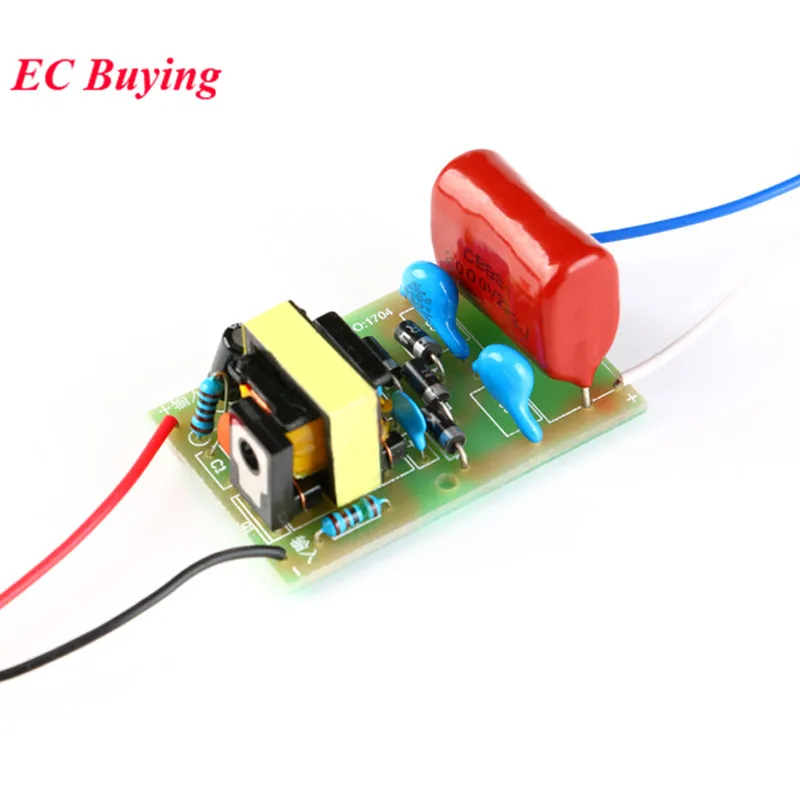

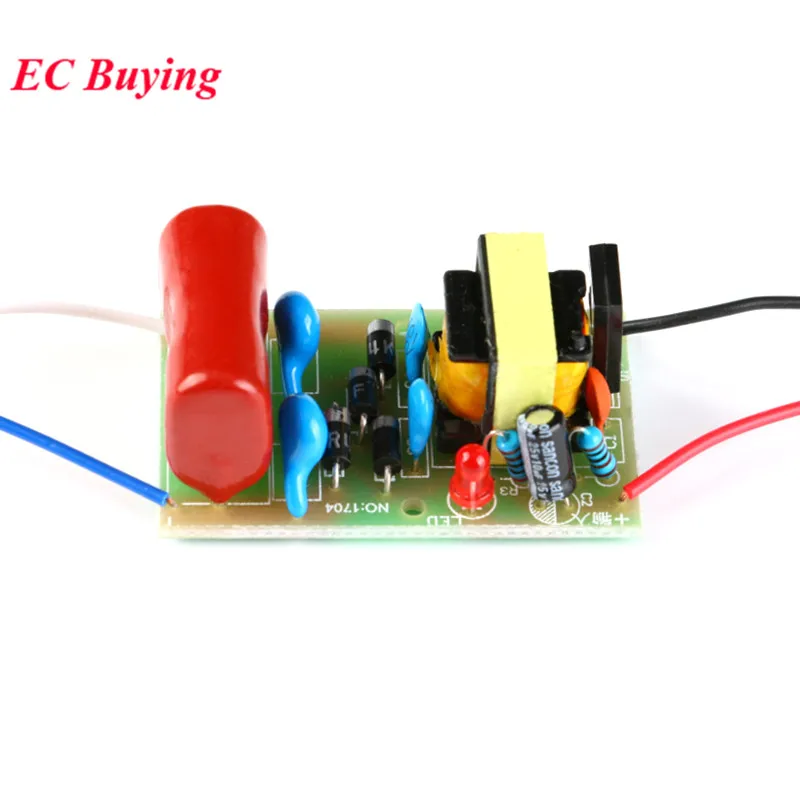

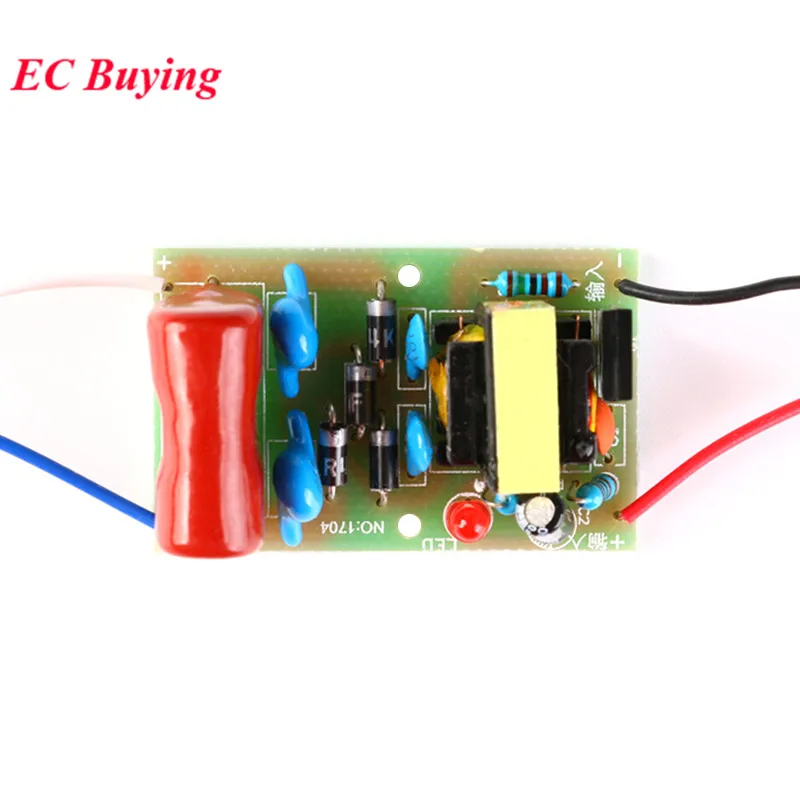

DC 3,7 V Boost 2000 V, Pulse Boost Modul
Kann kontinuierlich arbeiten, der maximale Entladeabstand beträgt etwa 1,5 mm
Eingangsspannung: 3–4,2 V
Eingangsstrom: bis zu ca. 2A
Leerlaufstrom: 130 mA (4,2 V Spannung)
Ausgangsspannung: 2000 V (Batteriespannung ist niedrig, Ausgangsspannung wird ebenfalls niedriger)
Vorsichtsmaßnahmen
Wenn die 3-V-Spannung eingegeben wird, beträgt der Ausgang etwa 1500 V, der 3,7-V-Eingang etwa 1800 V und der 4,2-V-Eingang etwa 2000 V.
Dies ist ein Hochspannungs-Boost-Modul mit geringem Stromverbrauch und geringem Stromverbrauch.Wenn Sie den Momententladestrom erhöhen möchten, können Sie einen Hochspannungskondensator mit großer Kapazität parallel ausgeben (empfohlen, 4 CB65-Kondensatoren für Klimaanlagen und 450 V für den Reihenschalter zu verwenden).Größe, die Sie je nach Bedarf wählen)
Der Ausgangsschaltkreis ist ein Spannungsverdubbler-Gleichrichter
Mit Hochspannungsentladungskondensator, 2000 V 223
Die Platine verfügt über einen Hochspannungskondensator, der nach Gebrauch eine überschüssige Kapazität hinterlassen kann
Hohe Druckgefahr, bei der Verwendung muss auf Sicherheit geachtet werden
Einführung

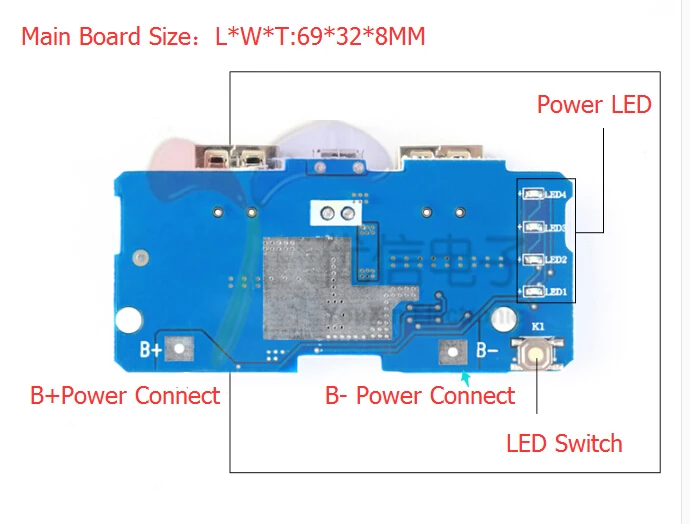

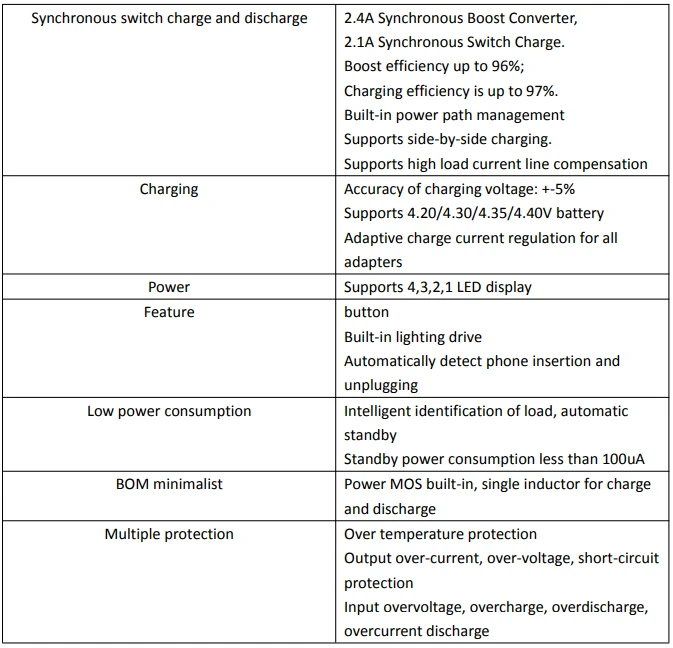

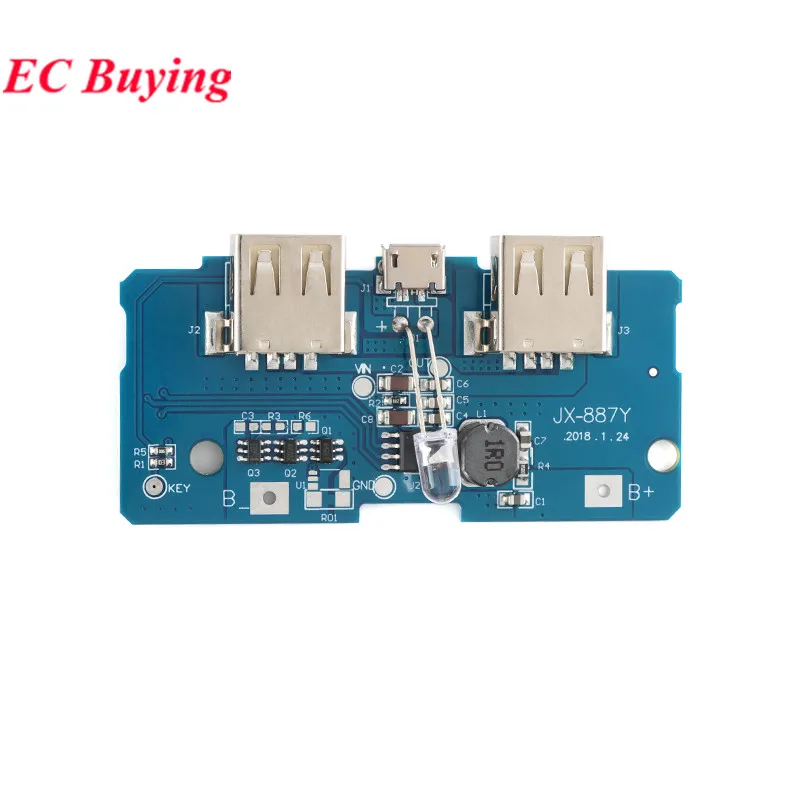

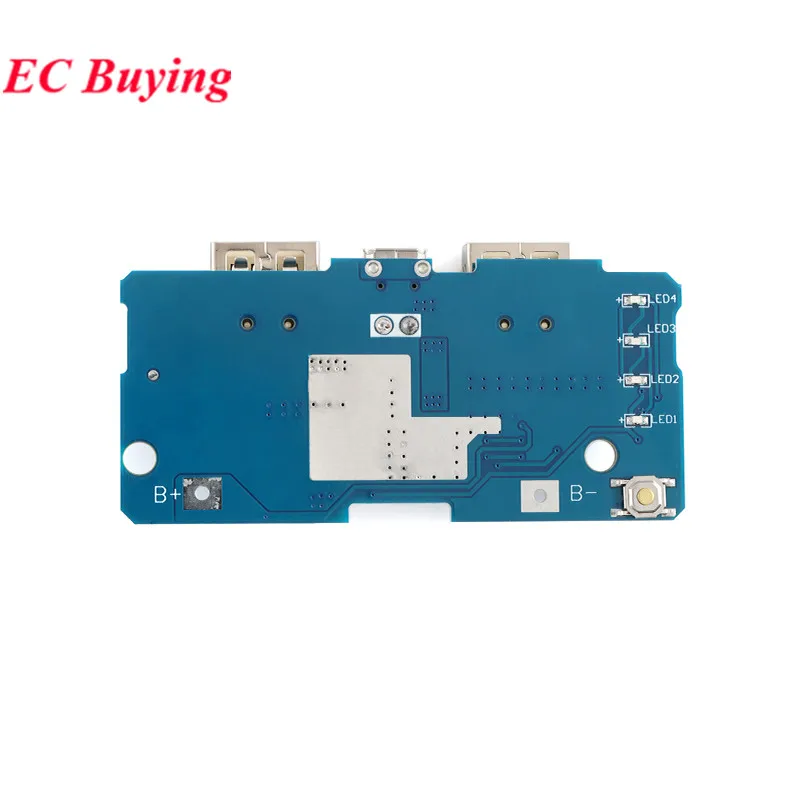

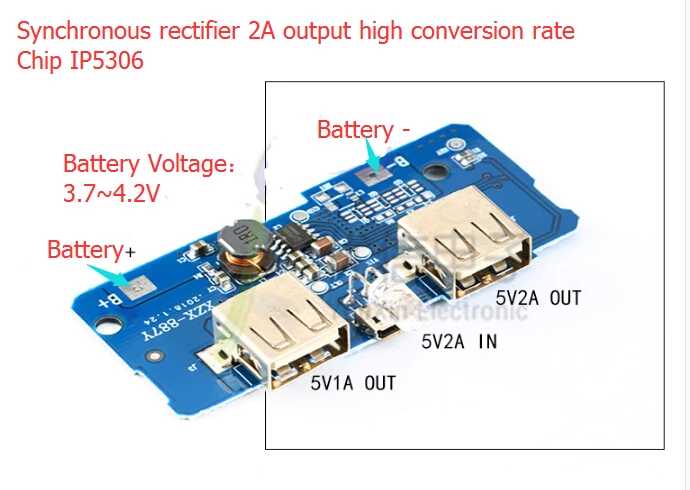

Der IP5306 ist ein Multifunktions-Energieverwaltungssocks mit integriertem Boost-Konverter, Lademanagement für Lithiumbatterien und Batterieleistungsanzeige, das eine vollständige Stromversorgungslösung für mobile Stromversorgung bietet.
Das hohe Integrationsgrad und die Vielseitigkeit des IP5306 ermöglichen die Verwendung nur weniger externer Komponenten in der Anwendung und reduzieren die Größe der Gesamtlösung.
Der IP5306 benötigt nur einen Induktor für die Buck- und Boost-Funktionen.
Der DC-DC-Wandler arbeitet mit 500 kHz

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3-4.2V 3.0V-3.6V >500mA

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

Module
