AD2S1210 resolver erwerb modul 16Bit drehgeber/RDC/unterstützung quadrature signal ausgang

Produktbeschreibung

AD2S1210 RDC-Modul-Handbuch

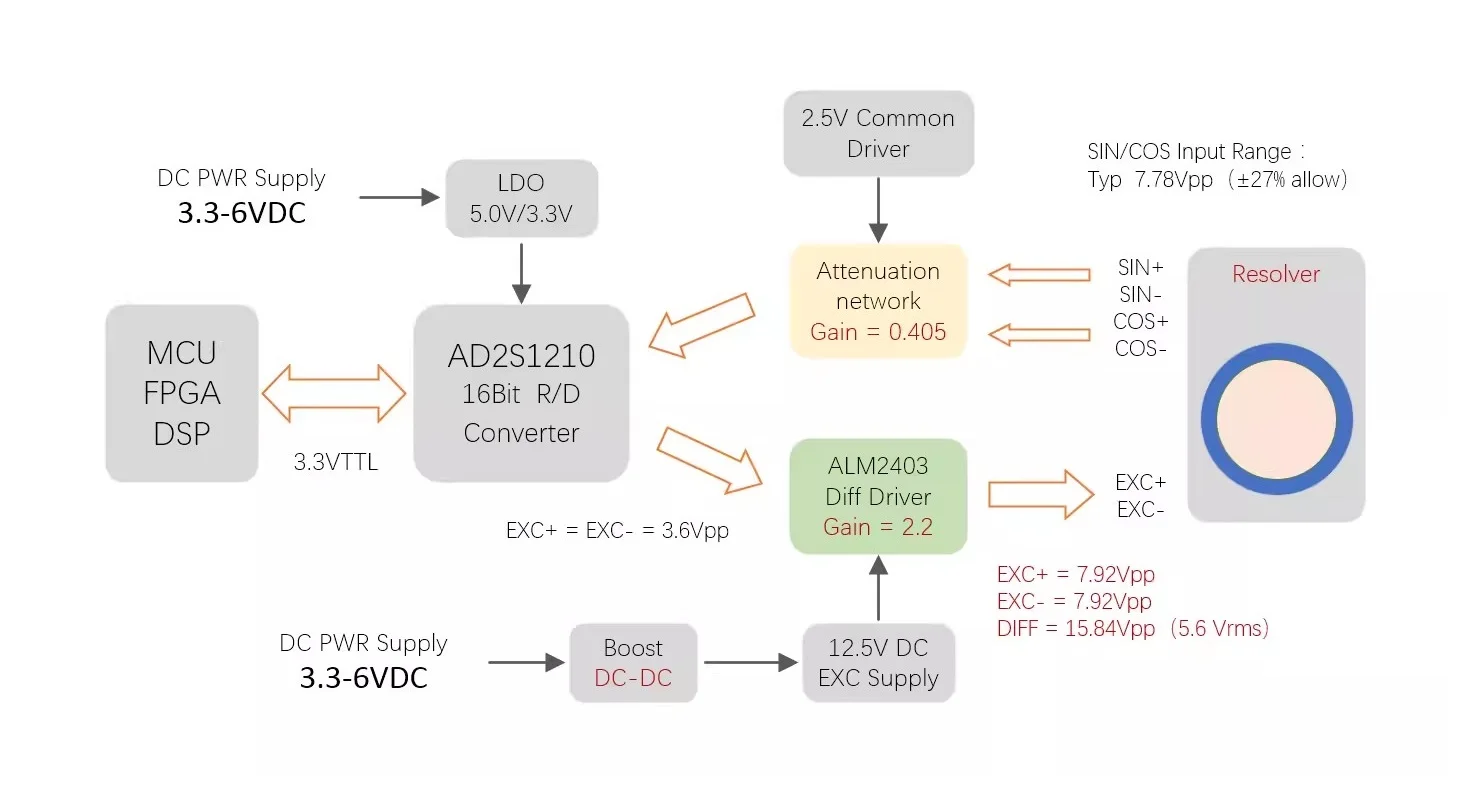

Übersicht
�� Einzelversorgungsbetrieb, Versorgungsspannung (2,7 V – 8 V DC).
�� Bis zu 16-Bit-Präzision, mit 2LSB-Datenjitter bei Verwendung von seriellem SPI.
Konfigurierbare Auflösung von 10-Bit/12-Bit/14-Bit/16-Bit.
�� Unterstützt sowohl die serielle SPI-Schnittstelle als auch die parallele Schnittstelle.
�� Bei einer Auflösung von 10 Bit beträgt die maximale Tracking-Geschwindigkeit 3125 U/s.
�� Unterstützt Resolver-basierte Drehgeber und geteilte bürstenlose Drehgeber.
Anweisungen zur Verwendung des AD2S1210 RDC-Modulprogramms
A) Bei einer Auflösung von 12 Bit bleibt die Positionsausgabe bei 16 Bit, wobei die 4 niedrigsten Bits ignoriert werden.
B) Im seriellen SPI-Schnittstellenmodus muss der RD-Pin auf einen hohen Logikpegel gezogen werden.
C) Für eine verbesserte Leistung sollte der AD2S1210 im Parallelmodus betrieben werden. Es wurde beobachtet, dass im Parallelmodus kein Jitter im 16-Bit-Ausgang auftritt, während im seriellen Schnittstellenmodus ein Jitter von 3 LSB im 16-Bit-Ausgang vorhanden ist.
D) Lösung für kontinuierliche DOS-Mismatch-Fehler: Das Mismatch-Register neu schreiben. Wenn (Fault & 0x10) { AD2S1210_WRITE(0x8a,0x7f); }
E) Referenzprogramm basierend auf STM32F103X, mit einer Taktfrequenz von 72 MHz.
F) Der Referenzcode arbeitet im Konfigurationsmodus für den AD2S1210, daher müssen sowohl A-0 als auch A-1 auf einen hohen Logikpegel gesetzt werden.

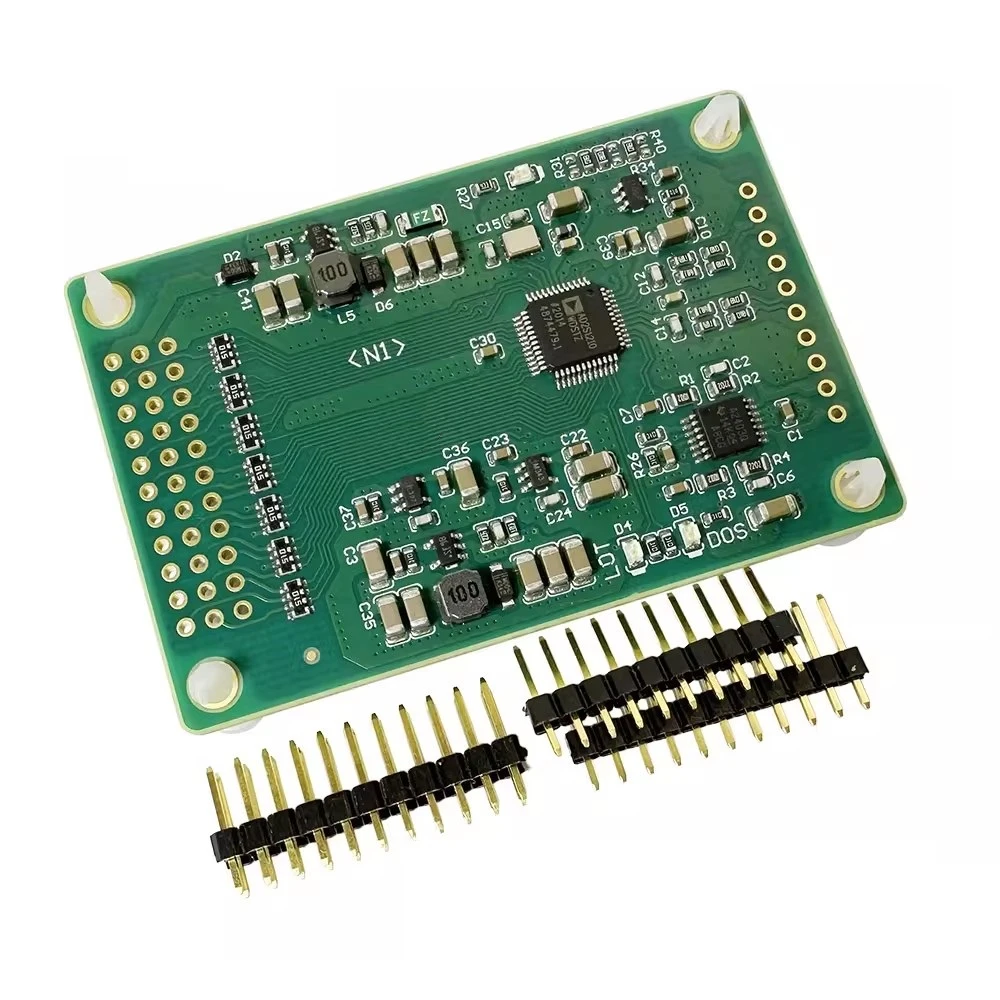

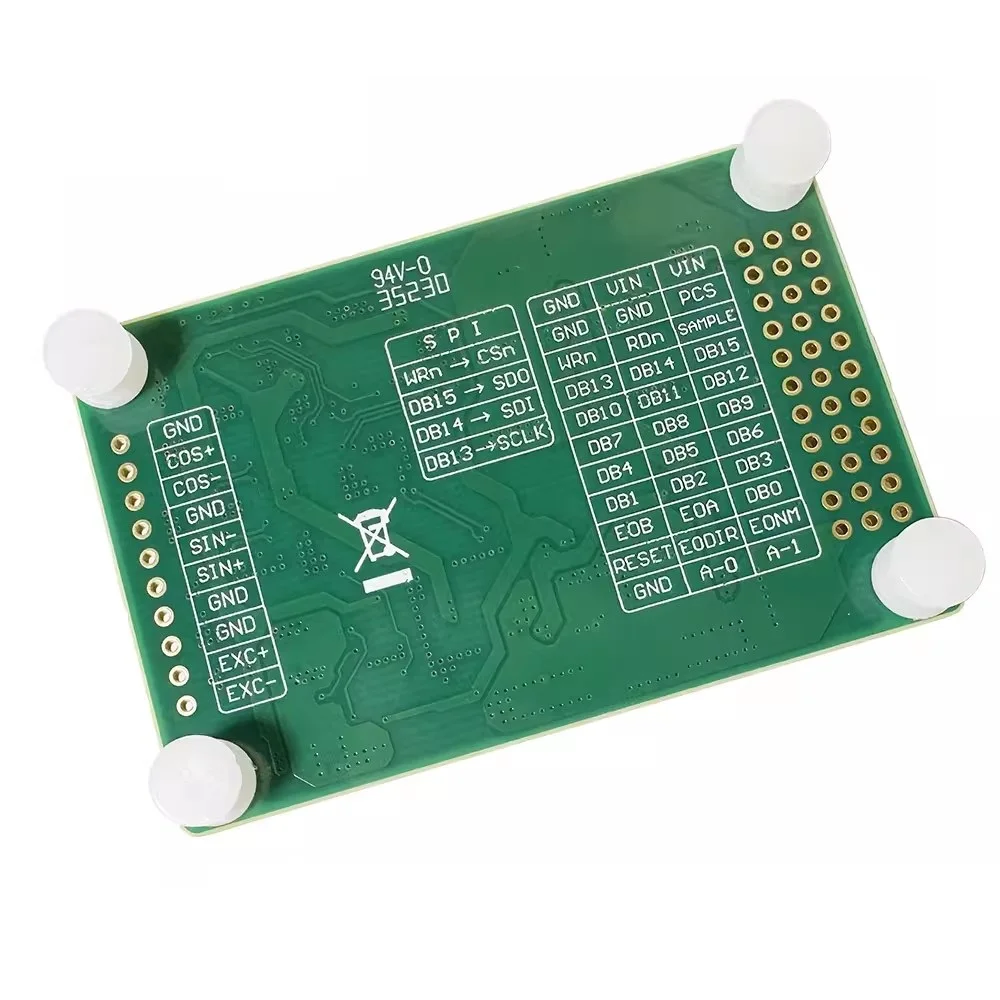

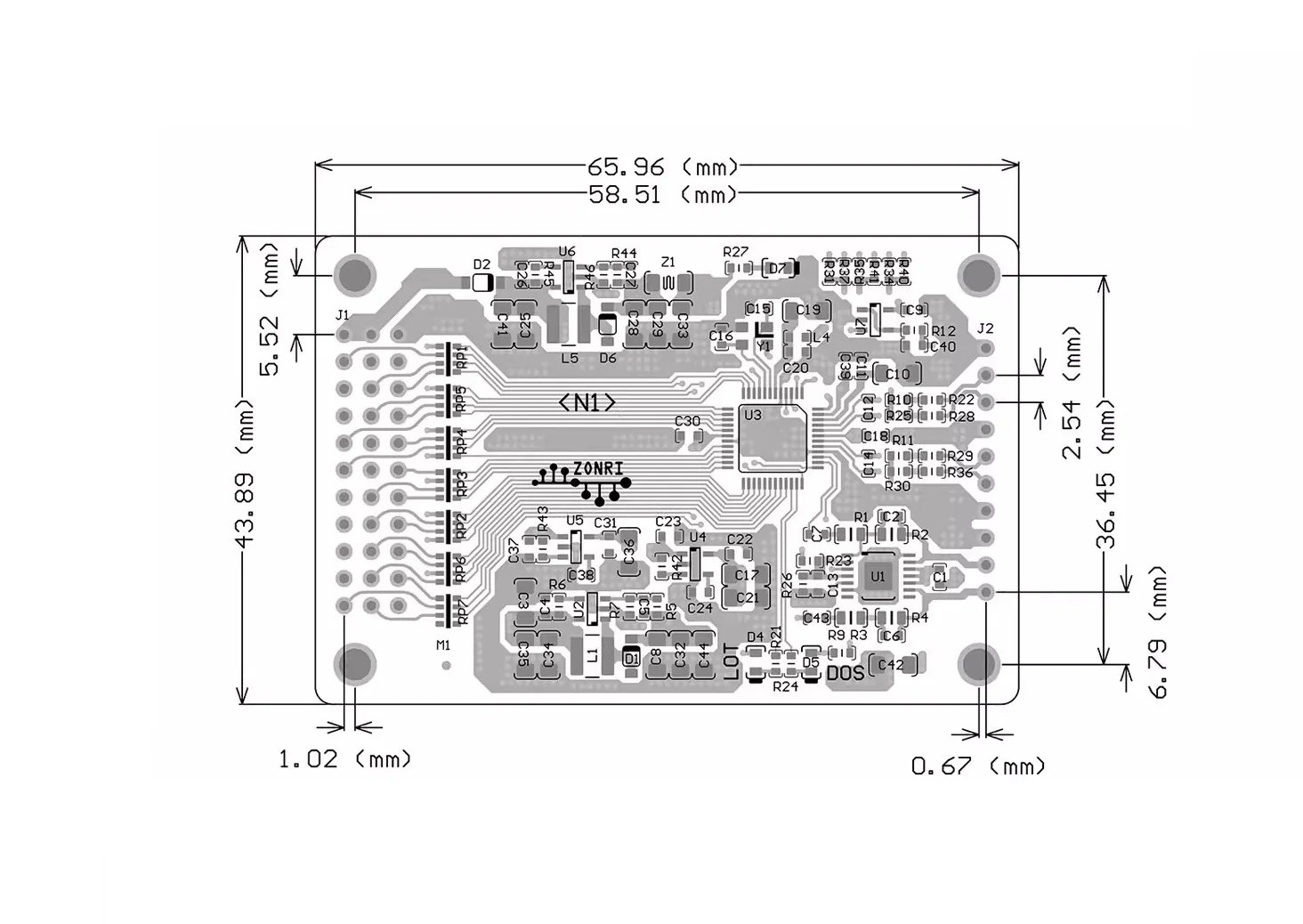

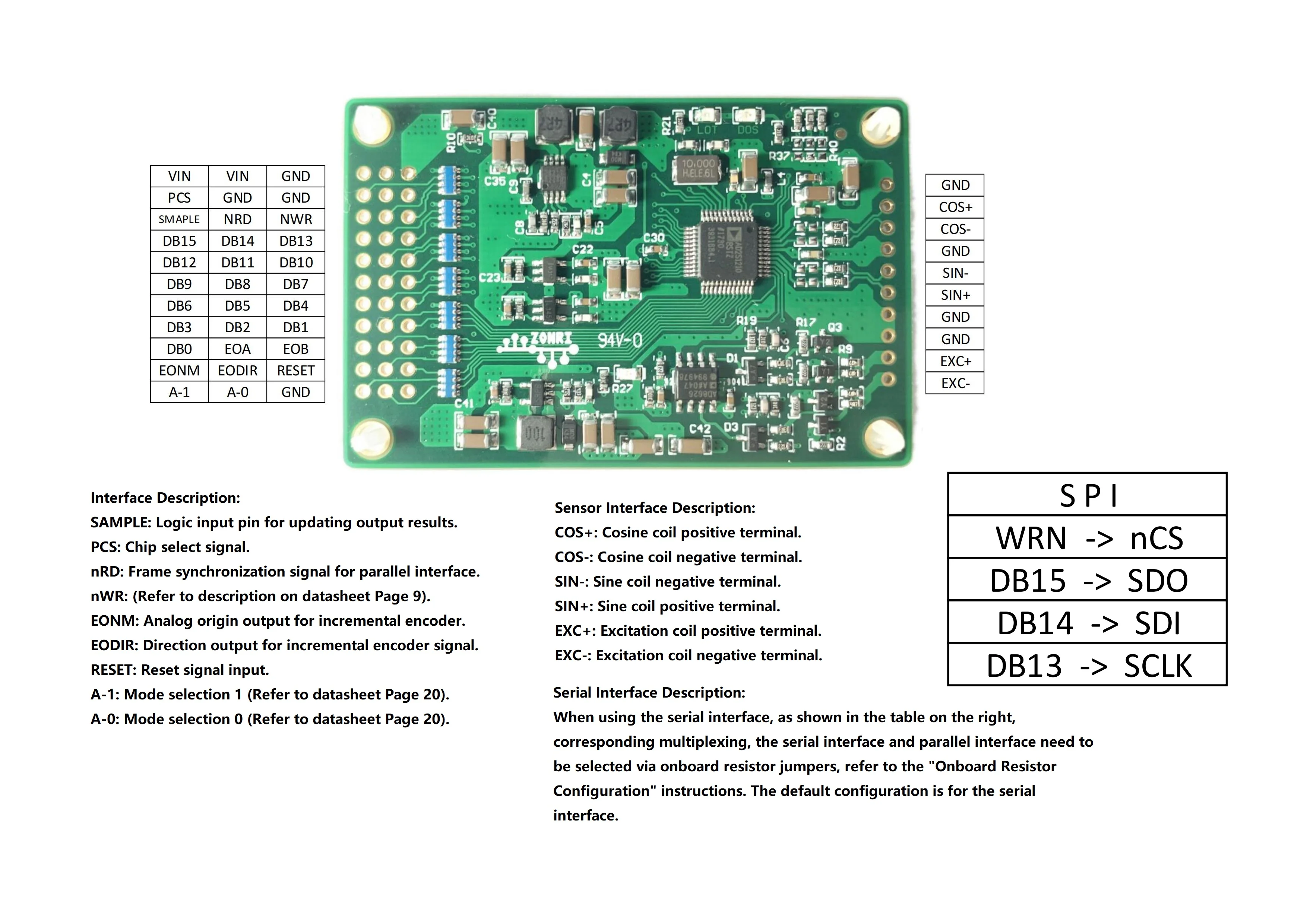

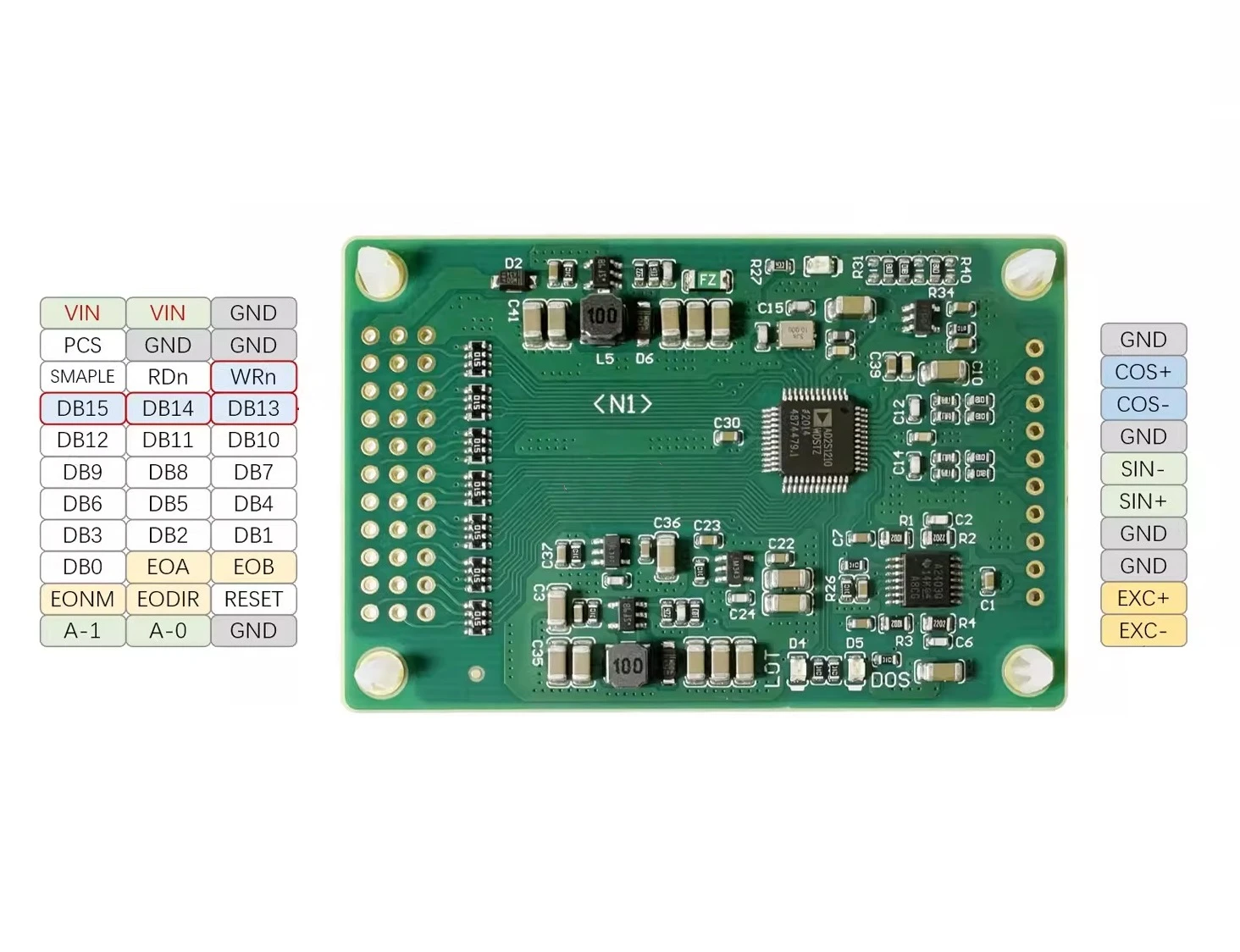

Produktdetails in Bildern

Produkteigenschaften

Markenname

W

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
