Original Gamerfinger Optical PCB Kit für Sanwa JLF Joysticks

Produktbeschreibung

Original GamerFinger Optical Joystick PCB für Sanwa JLF Joystick
Für diejenigen, die eine geräuschlose, langlebige und unglaublich präzise digitale Steuerung beim Spielen wünschen, ist der optische GamerFinger-Joystick-PCB für Sanwa JLF-Joystick eine kostengünstige Lösung, ideal für diejenigen, die diesen beliebten Joystick-Hebel bereits besitzen.
Die allgemeinsten Multi-Console-Steuerplatinen dieser Generation.

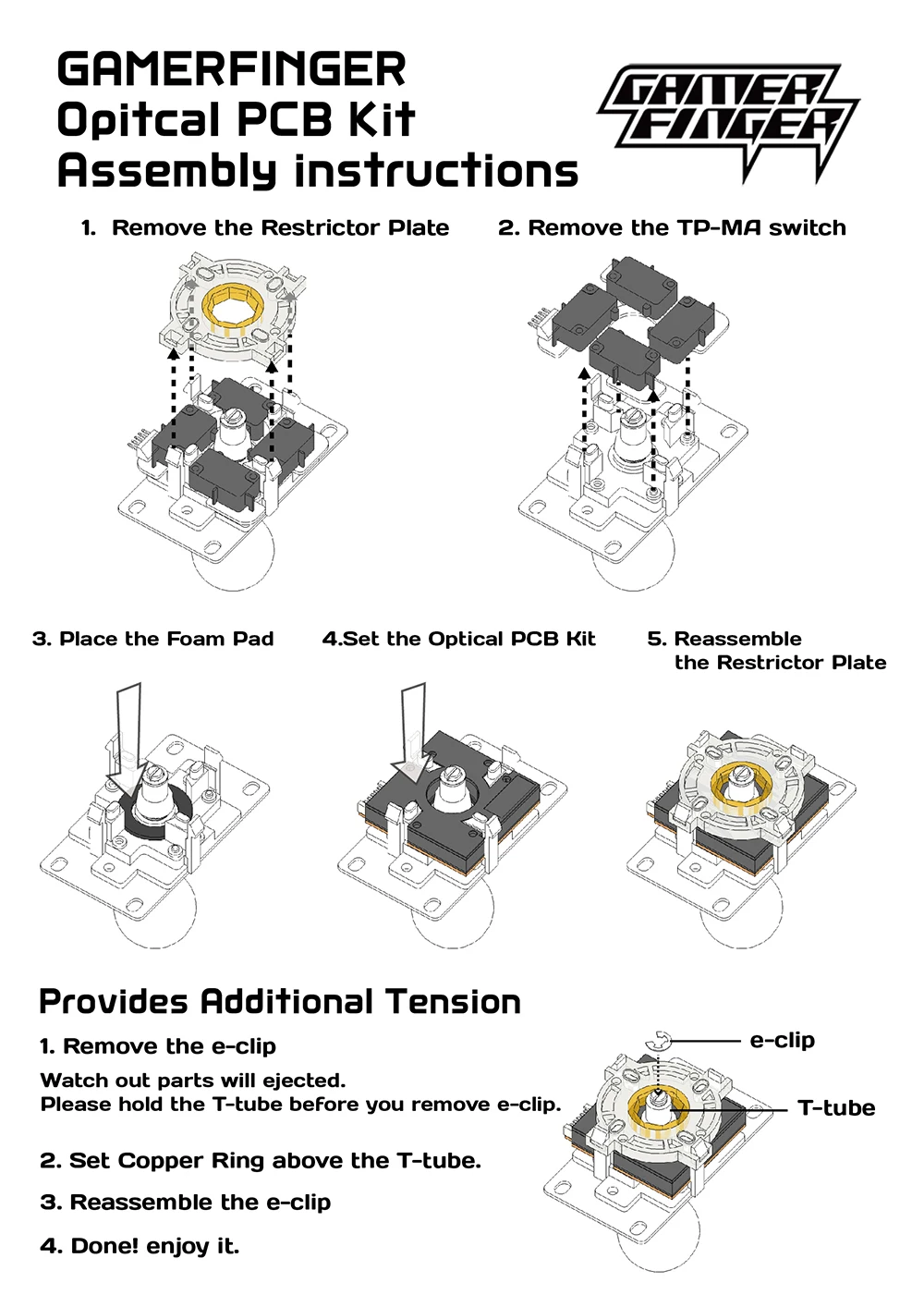

Um die Original-TP-MA-Leiterplatte durch die optische GamerFinger-Leiterplatte zu ersetzen
1. Entfernen Sie das quadratische Kunststofftor, indem Sie die Laschen an jeder Seite des Tors nach innen drücken.Normalerweise ist es am einfachsten, zwei von einer Seite zu kneifen und dann die Seite nach oben zu ziehen.
2.„Entfernen Sie den kleinen Metall-„E-Clip“ an der Unterseite Ihrer Joystick-Schaft.“
3. Entfernen Sie nachfolgend den Stellantrieb (gegenstand direkt über dem E-Clip) und die Feder.Bei der TP-MA-Leiterplatte handelt es sich um eine kleine Leiterplatte mit den Joystick-Mikroschaltern.
4. Entfernen Sie den TPMA-Schalter vom Joystick-Gehäuse und platzieren Sie dann die optische GamerFinger-Leiterplatte mit der schwarzen Abdeckung hinein.

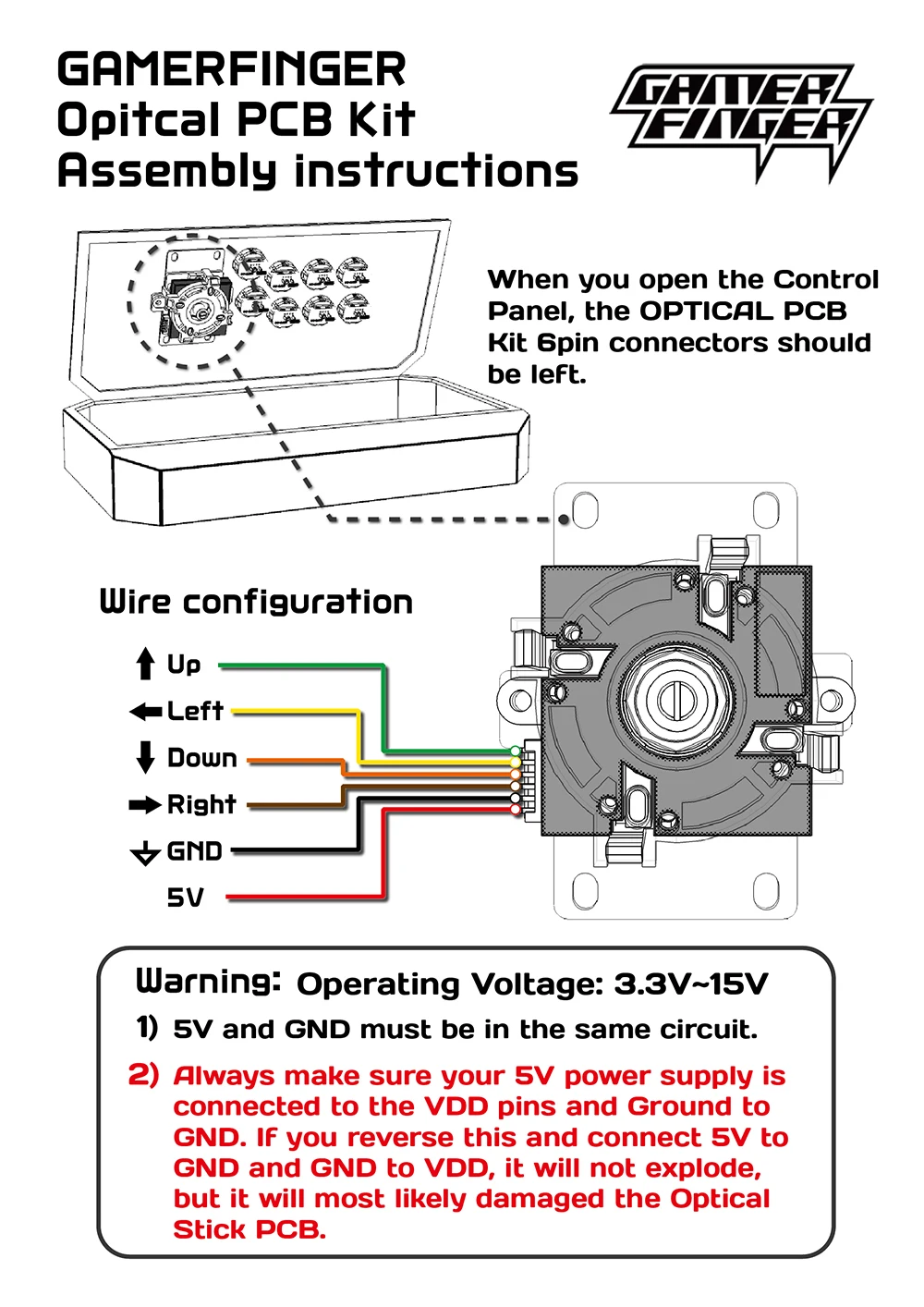

5.Befestigen Sie den mitgelieferten 6-Pin-Kabelbaum am 6-Pin-Anschluss der optischen GamerFinger-Leiterplatte.Anschließend können Sie das Signal und das Erdungskabel (schwarz) an die Auf-, Ab-, Links- und Rechtsanschlüsse Ihrer Joystick-Leiterplatte löten oder die Drähte an die entsprechenden Anschlüsse einer lötfreien Leiterplatte anschließen.
6. Löten Sie das 5-V-Kabelbaumkabel (rot) an den +5-V-USB-Anschluss der Haupt-Joystick-Leiterplatte.Der USB-Anschluss der Joystick-Platine ist normalerweise ein rotes Kabel oder speziell auf der Platine gekennzeichnet.
Hinweis
Kowal 1 mm übergroßer Stellantrieb oder ein größerer Stellantrieb ist nicht mit diesem Produkt kompatibel.Optische Joysticks sind für die Sanwa GT-8F 4/8-Wege-Begrenzplatte, das Sanwa GT Y Achteckige Einschränktor oder den JLF GT-Y Achteckige Einschränkplatteninsatz optimiert.Tore wie den JLF GT-O Circle Restrictor Plate Insert schränken seine Wirksamkeit ein.
Dieses Angebot umfasst
1 Stück optische Gamerfingerplatine
1 Stück 6-poliger auf 5-poliger Stecker (zum Anschluss an die Platine Ihres Controllers)
1 Stück Schaumstoff-Tb (um es stabiler zu machen)
HINWEIS: Gamerfinger bietet keine Kupferringe an, bitte beachten Sie.
Wir kümmern uns um Ihre Bestellung
Original GamerFinger Optical Joystick PCB For Sanwa JLF Joystick
For those desiring silent, long-lasting, incredibly precise digital control when playing, the GamerFinger Optical Joystick PCB For Sanwa JLF Joystick is an economical solution, great for those who already own this popular joystick lever.

Produktdetails in Bildern

Produkteigenschaften

Markenname

Sinoarcade

Hochbetriebenes Chemikalienunternehmen

Keine

Typ

Gamerfinger Optical PCB Kit

Alter

>8 Jahre

Ursprung

Taiwan (China)

Modellnummer

Gamerfinger Optical PCB Kit

ist kundenspezifisch

Ja

Item

Gamerfinger Optical PCB Kit

Choice

yes

semi_Choice

yes
