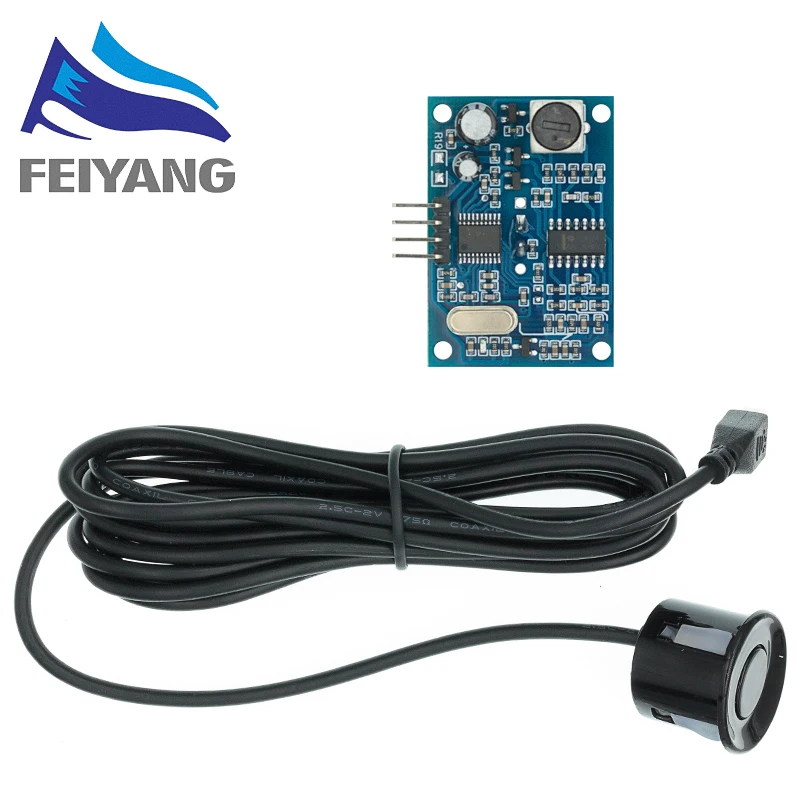

1PCS Wasserdichte Ultraschall Modul JSN-SR04T / AJ-SR04M Wasser Proof Integrierte Entfernung Messumformer Sensor für Arduino

Produktbeschreibung

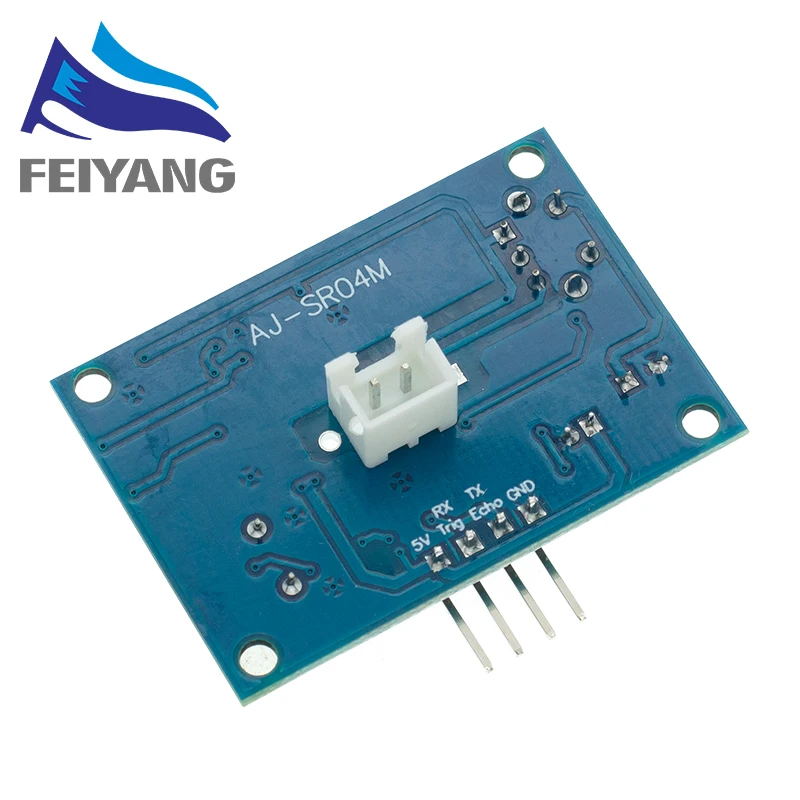

Electrical parameters: JSN-SR04T Operating voltage: DC 5V Quiescent current: 5mA Total current work: 30mA Acoustic emission frequency: 40khz Farthest distance: 4.5m Blind: 25cm Wiring: + 5V (positive power supply) Trig (control side) RX Echo (the receiver) TX GND (negative) Module size: 41mm * 28.5mm Resolution: about 0.5cm Angle: less than 50 degrees Working temperature: -10 ~ 70 ° Storage temperature: -20 ~ 80 ° Product Features: 1, small size, easy to use; 2, low voltage, low power consumption; 3, high accuracy; 4, strong anti-jamming; 5, integrated with wire enclosed waterproof probe, suitable for wet, harsh measurement occasions. Application: 1, Horizontal distance; 2, obstacle avoidance, automatic control; 3, the object approaches, there is a perceived 4, traffic control; 5, security, industrial control; 6, artificial intelligence, and research The basic working principle: (1) using IO port TRIG trigger location, to the high level signal of at least 10us; (2) module automatically sends 8 40KHz Fang Bo, automatic detecting whether a signal return; (3) a signal return, a high level is output through the IO port ECHO, the time duration of the high level is ultrasonic from launch to return. The test distance = (high level time * speed of sound (340M/S)) /2; This module uses the simple method, a control port with a 10US above high level, can wait for high level output at the receiving port. An output can drive the timer, when this port is low can read the timer value, this time for the location of the time, can be calculated distance. So constantly cycle test, that can achieve the measurement of the value of your mobile.
Elektrische parameter: JSN-SR04T Betriebs spannung: DC 5V ruhestrom: 5mA Insgesamt aktuelle arbeit: 30mA Akustische emission frequenz: 40khz Am Weitesten entfernung: 4,5 m Blinde: 25cm Verdrahtung: + 5V (positive power supply) Trig (control side) RX Echo (die empfänger) TX GND (negative) Modul größe: 41mm * 28,5mm Auflösung: über 0,5 cm Winkel: weniger als 50 grad Arbeits temperatur: -10 ~ 70 ° lagerung temperatur: -20 ~ 80 ° Produkt Merkmale: 1, kleine größe, einfach zu bedienen; 2, niedrigen spannung, low power verbrauch; 3, hohe genauigkeit; 4, starke anti-jamming; 5, Integrierte mit draht beiliegenden wasserdichte sonde, geeignet für nass, rauen messung gelegenheiten. Anwendung: 1, Horizontale abstand; 2, hindernis vermeidung, automatische steuerung; 3, die objekt ansätze, es ist eine wahrgenommen 4, verkehrs kontrolle; 5, sicherheit, industrie kontrolle; 6, künstliche intelligenz, und forschung Die grundlegende arbeits prinzip: (1) mit IO port TRIG trigger lage, Den hohen signal von mindestens 10us; (2) modul sendet automatisch 8 40KHz Fang Bo, automatische erkennung, ob eine signal rückkehr; (3) eine signal rückkehr, eine hohe niveau ist ausgang durch die IO port ECHO, die zeit dauer der hohe niveau ist ultraschall vom start bis zur rückkehr. Die test abstand = (hohe zeit * geschwindigkeit von sound (340 MT/S)) /2; dieses modul verwendet die einfache methode, ein steuer hafen mit einem 10US über hohe niveau, warten können für hohe leistung bei der erhalt port. Ein ausgang kann stick die timer, wenn dieser port niedrig ist lesen können, die timer wert, diese zeit für die lage der zeit, kann berechnet werden abstand. So ständig zyklus test, dass können erreichen die messung der wert von ihr handy.

Produktdetails in Bildern

Produkteigenschaften

Benutzen

Temperatursensor

Markenname

SAMIROB

Typ

VIBRATIONSSENSOR

ist kundenspezifisch

Ja

Ursprung

CN (Herkunft)

Theorie

Widerstandssensor

Material

PORZELLAN

Hochbetriebenes Chemikalienunternehmen

Keine

Ausgabe

Schaltwandler
