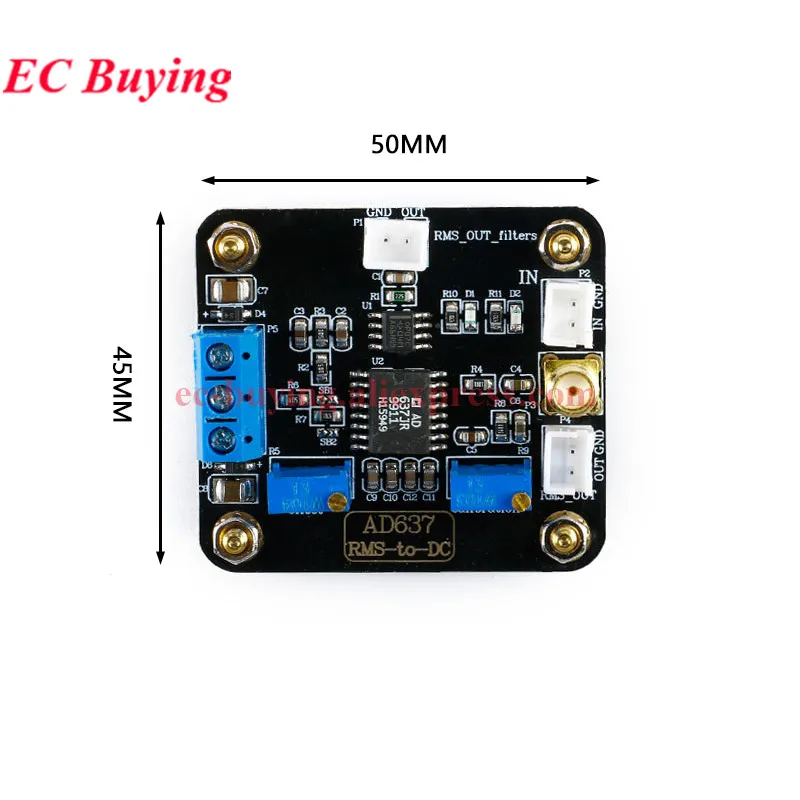

AD637 RMS Detektor Modul Spitze Spannung Erkennung AC Signal Datenerfassung Filter Funktion Board AD8015 Integrierte Transimpedan

Produktbeschreibung

Modulparameter
Modulmodell: AD637
Modultyp: HF logarithmischer Detektor
Versorgungsspannung des Moduls: ±5V ±5V--±15V (maximal ±18V)
Modulversorgungsstrom: 5mA; 5mA-15mA
Eingangssignalform: Single-Ended
Eingangsspannungsbereich: -45 dBm - +30 dBm; innerhalb von 7VRMS
Eingangsfrequenzbereich: DC-8 MHz; Bitte beachten Sie die Testtabelle für verschiedene Frequenzbänder
Eingangsimpedanz: 50 Ohm
Ausgangsspannungsbereich: 0,85 V–2,6 V; Basierend auf tatsächlich gemessenen Werten gibt es Unterschiede zwischen verschiedenen Modulen
Eigenschaften des Eingangssignals: Eingangskopplung;Vermeiden Sie die Einführung von Gleichstromkomponenten und machen Sie den Ausgangswert des Moduls ungenau.Schützen Sie das Modul vor DC-Stoßschäden;Durch das Hinzufügen eines großen Kondensators in das Niederfrequenzband wird die Ladezeit jedoch zu groß
Ausgangsstrom: 2mA (max); Der Ausgang ist ein Spannungssignal, im Allgemeinen ohne Strom.
Dynamikbereich des Moduls: 60 dB
Modulschutz: Verpolungsschutz, unbegrenzter Stromschutz
Modulabschirmung: keine Abschirmabdeckung
Modulheizfaktoren: Übermäßige Versorgungsspannung beschädigt den Chip oder das Modul ist beschädigt
Arbeitstemperatur des Moduls: 0℃--+70℃; Industriequalität
Modulmerkmale: LED-Anzeige der Modulstromversorgung, Anti-Reverse-Anschluss der Dioden, Tiefpassfilter mit etwa 100 Hz nach Ausgabe
Anwendungen: Spitzenspannungserkennung, Datenerfassung
Modulschnittstellentyp: SMA-Signaleingang, XH2.54 feuerfester Steckdoseneingang und -ausgang, 5,08-PIN-Steckdose

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

Module

Smart Electronics Experiment

Switch And Sensor For Arduino STM32

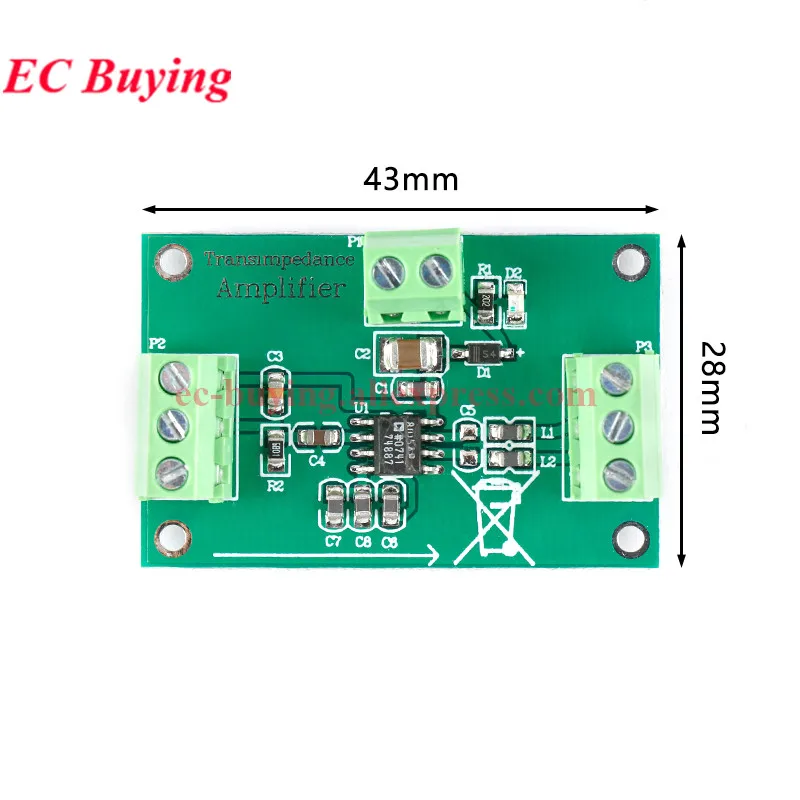

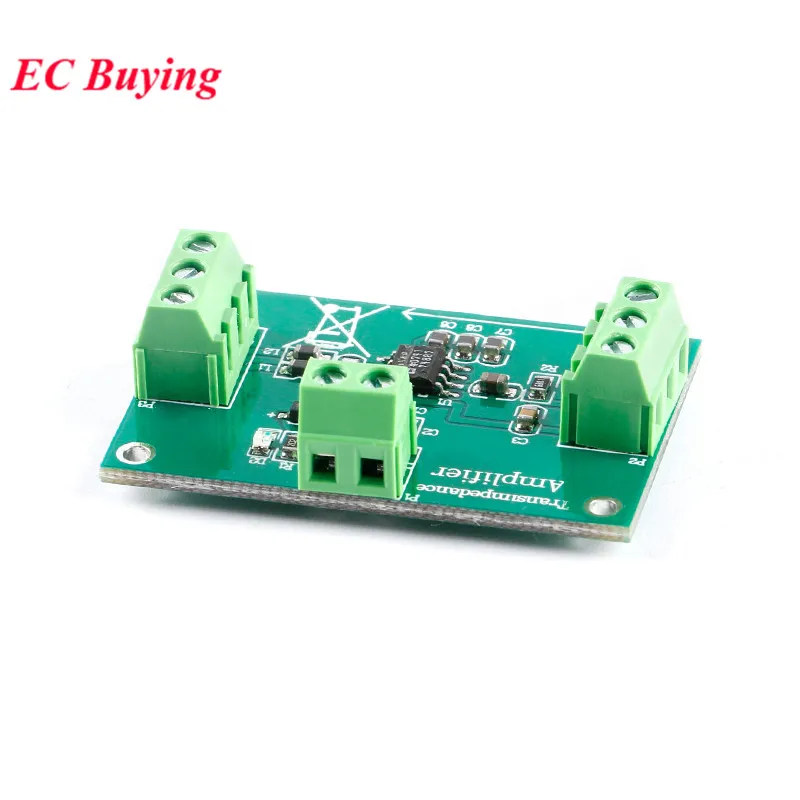

AD8015 Integrated Transimpedance Amplifier Board

Module Single-Ended to Differential 240M Bandwidth 155Mbps Data Rate
