DIY NE555 Türklingel Suite Elektronische Produktion Türklingel Suite DIY Kit Ding dong türklingel PCB schweißen labor

Produktbeschreibung

Eigenschaften
100% nagelneu und von hoher Qualität
Ding dong Türklingel schalter s1 ist Druckknopf schalter an der Tür, ohne den Schalter zu drücken, die Kapazität kann nicht anges ch lossen werden, ist nicht aufgeladen, und Kapazitäts spannung von 0 V, das Zurücksetzen befindet sich in einem niedrigen Zustand, was dazu führt, dass der Lautsprecher nicht funktioniert. wenn geschlossener Schalter s1, Der vcc Strom durch die Diode für Kondensator aufladen, machen seine beiden Enden der Spannung, und Reset-Spannung begann auch allmählich zu steigen. Wenn die Spannung der Kapazität auf höhere Ebenen erhöht wird, nämlich der Reset-Eingangs port der hohe Pegel ist, beginnt der Timer, bestehend aus Widerstand, Kapazität und Dioden oszillator beginnen Arbeit, Ausgangs frequenz für f1.beim Trennen des Schalters s1, Widerstand und Kapazitäts schaltung, Kondensator begann zu entladen. gleichzeitig bestehend aus Widerstand, Kapazität und Dioden oszillator beginnen Arbeit, Ausgangs frequenz für '2 f. Wiederherstellung niedrigen Pegel wird zurück gesetzt, wenn der Kondensator Entladung Ende, Timer aufhören zu arbeiten.
In der Lautsprecher ausgangs terminierung, Ausgangs strom wird die Lautsprechers timme machen. Ausgangs frequenz ist nicht zur gleichen Zeit, der Ton ist anders. Diese Schaltung hat zwei Arten von verschiedenen Frequenz, so dass der Lautsprecher wird ein "ding" "Dong" zwei Arten von verschiedenen Sounds ausgegeben werden.
Spezifikationen
Paket name: ne555 türklingel kit
Arbeits spannung: 4,0-7,0 V
Leiterplatte größe: 28mm (l) * 25mm (w)
Kit Horn: 8 Ohm 0,25 W
Farbe: beige
Nettogewicht: 15g

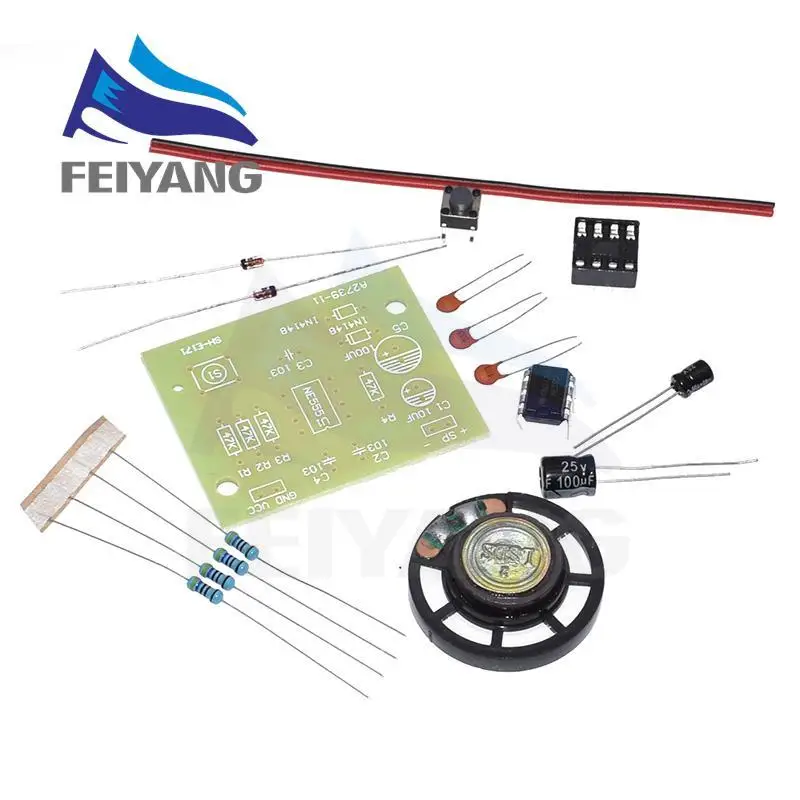

Paket beinhaltet
1*8 Ohm 0,25 W Horn
2*100mm rote Linie
2*100mm schwarze Linie
1 * ne555 Chip
1*8p ic block
1*100uf 25v Kapazität
1*10uf 25v Kapazität
1*6*6*5 Tastendruck]

Produktdetails in Bildern

Produkteigenschaften

Markenname

SONGXIN LIGHT

Ursprung

CN (Herkunft)

Zustand

Neu

Typ

SPANNUNGSREGELER

Modellnummer

NE555 Doorbell Suite Electronic Production Doorbell Suite DIY Kit

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Module

Paket

Electronic Module
