DPS3003 DPS3012 DPS5015 DPS5020 DPS3005 DPS5005 DC 30V 50V CNC Digital Einstellbare Step-Down Buck Converter Netzteil modul

Produktbeschreibung

Allgemeine Informationen
Das programmierbare Steuernetzteilmodul mit konstanter Spannung und konstantem Strom legt die Sammlung analoger Integrations- und digitaler Steuerfunktionen in einem.Der einstellbare Ausgangsspannungsbereich beträgt 0-32,00 V, Schritt um 0,01 V.Der einstellbare Ausgangsstrombereich beträgt 0-12,00 A, Schritt um 0,01 A.Dieses Modul verfügt über eine Power-Down-Speicherfunktion und kann 10 Gruppen voreingestellte Werte speichern.Und es hat auch die Funktion, zwei gespeicherten Gruppenwerts schnell zu extrahieren.Im Vergleich zur herkömmlichen analogen Stromversorgung ist es bequemer, die erforderliche Spannung oder den erforderlichen Strom schnell zu extrahieren.Das LCD-Display am Modul verfügt über die Funktion des digitalen Voltmeters und des Amperemometers.Sie können die voreingestellte Spannung, Eingangsspannung, Ausgangsspannung, den voreingestellten Strom, den Ausgangsstrom, die Ausgangsleistung usw. anzeigen.Im Erinnerungsbereich des Ausgangszustands können Sie sehen, ob sich der Ausgang öffnet oder nicht, der Zustand von konstanter Spannung und konstantem Strom, der Ausgang normal ist oder nicht, ob der Schlüssel gesperrt ist oder nicht und die aktuellen Datengruppen, die verwendet werden.Auf der Einstelldatenoberfläche können Sie Überspannungswert, Überstromwert, Überleistungswert, Datensatz und LCD-Helligkeit anpassen.Dieses Modul hat viele Vorteile: geringe Größe, fortschrittliche Funktion, gute visuelle Wirkung, hohe Bedienbarkeit, hohe Präzision, unabhängig einsetzbar, in das Gerät eingesetzt und weit verbreitet.
Technische Parameter
Eingangsspannungsbereich: 6,00–40,00 V. Ausgangsspannungsbereich: 0 V–32,00 V
Ausgangsstrom: 0-12,00 A Ausgangsleistungsbereich: 0-348 W
Produktgewicht: ca. 225 g. Größe des Anzeigemoduls: 79 x 43 x 1,4 (mm). (L x B x H).
Offene Größe: 71 mm x 39 mm. Größe des Leistungsmoduls: 93 x 71 x 41 (mm). (L x B x H).
Länge der Verbindungsleitung: 200 mm. Mittenabstand fester Löcher: 86 mm, 64 mm
Auflösung der Ausgangsspannung: 0,01 V Auflösung des Ausgangsstroms: 0,001 A
Genauigkeit der Ausgangsspannung: ± (0,5% + 1 Ziffern) Genauigkeit des Ausgangsstroms: ± (0,5 % + 2 Ziffern)
HINWEIS: Sie müssen sicherstellen, dass die Eingangsspannung 1,1 Mal höher ist als die Ausgangsspannung.Achten Sie unter großen Stromständen auf die Wärmeableitung.
Verbindungsbeschreibung
IN+: Eingang positiv IN-: Eingang negativ
OUT+: Ausgang positiv: OUT-: Ausgang negativ
Hinweis: Der Eingangsspannungsbereich beträgt DC 6–40 V und 40 V ist die Grenzspannung. Bitte lassen Sie einen Raum zur Verwendung.Andernfalls wird es verbrannt.Der Eingang muss eine Gleichstromversorgung sein, nicht um 220 V Wechselstrom, sonst wird er auch durchbrennen.Obwohl dieses Modul über einen Verpolungsschutz und einen Ausgangskurzschlussschutz verfügt, können Sie sich bei der Verbindung in strikter Übereinstimmung mit der Verbindungsbeschreibung treffen.Wenn Sie die Versorgungsversorgung an den Ausgang anschließen, wird das Modul durchbrennen.

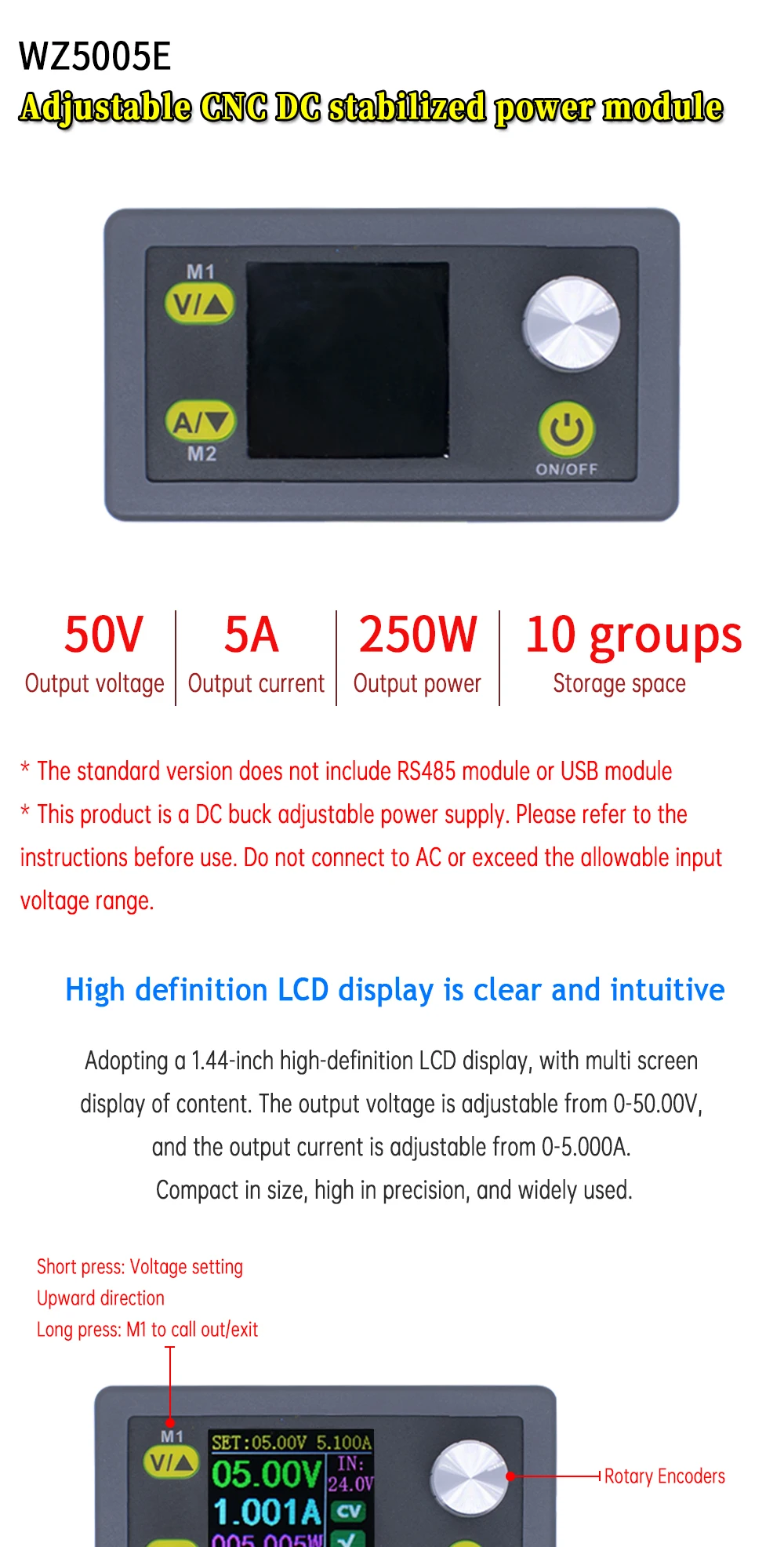

Beschreibung der Platte
1-Spannungseinstellung/Seite nach Auswahl/Shortcut-Extrakt M1-Datengruppe
2-Dateneinstellung/Extraktwert der angegebenen Datengruppe/Store-Wert in die angegebene Datengruppe
3-Stromeinstellung/Seiten nach unten zur Auswahl/Shortcut-Extrakt M2-Datengruppe
4-1,44 Zoll LCD-Farbbildschirm

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Buck-Regler (Abwärtsregler).

Versorgungsspannung

30V 50V DPS3003 DPS3012 DPS5015 DPS5020 DPS3005 DPS5005

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

Module
