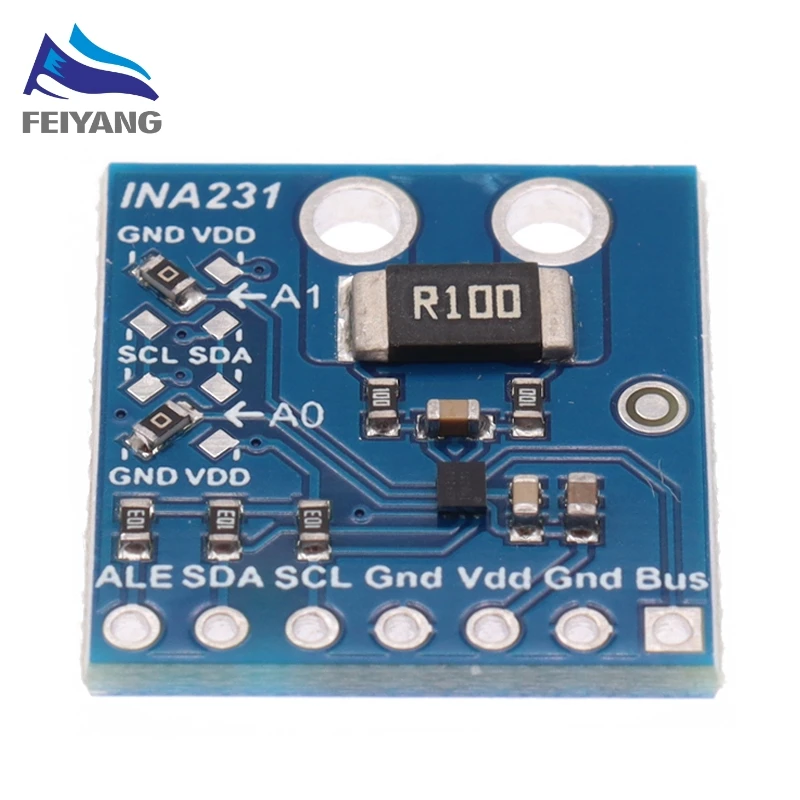

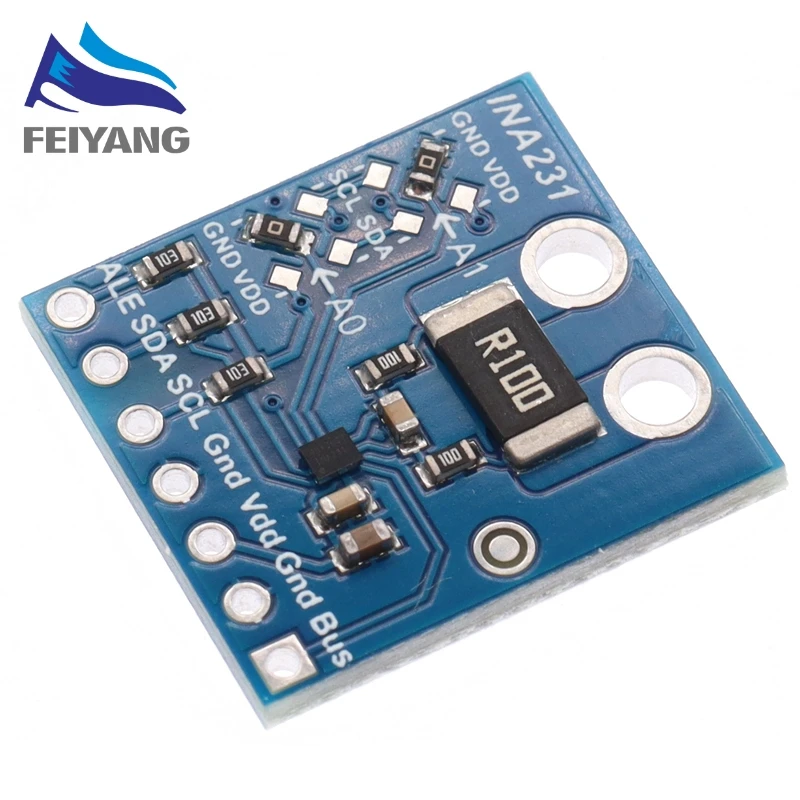

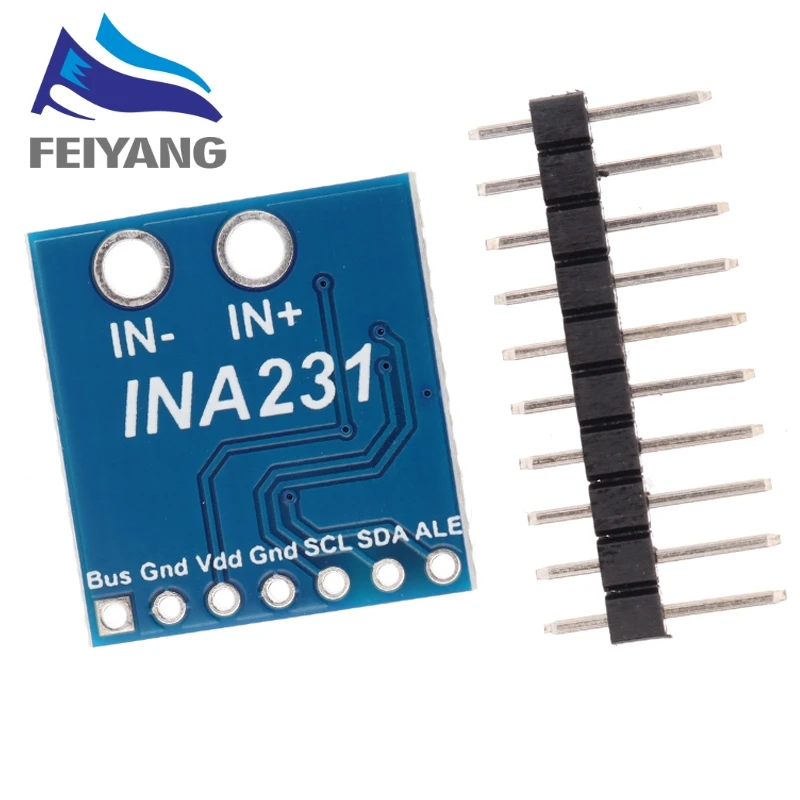

INA231 IIC I2C-Schnittstelle Bidirektionales Strom-/Leistungsüberwachungssensormodul für Arduino

Produktbeschreibung

Ina231 High-Side-oder Low-Side-Messung, bidirektion aler Strom-und Leistungs monitor mit 1,8 V i2C-Schnittstelle
Ina231 ist ein aktueller Shunt-und Power-Monitor mit einer 1,8 V i2c-kompatiblen Schnitts telle (mit 16 programmier baren Adressen). Die ina231 überwacht den Shunt-Spannungs abfall und die Bus strom versorgungs spannung und bietet einen verbesserten Schutz, indem der Warn stift auf aktiv eingestellt wird, wenn der entsprechende Wert den programmierten Bereich übers ch reitet.
Programmier bare Kali brier werte, Konvertierungs zeiten und Mittelwert bildung können in Verbindung mit einem internen Multi plikator verwendet werden, um ein direktes Ablesen von Strom werten (in Ampere) und Leistungs werten (in Watt) zu erreichen. wodurch die Host-Verarbeitung slast verringert wird.
Der ina231 erfasst den Strom an der Bus spannung (zwischen 0V und 28V). Das Gerät wird von einer einzigen Strom versorgung von 2,7 V bis 5,5 V mit Strom versorgt und verbraucht einen Strom versorgungs strom von 330 μ a (typischer Wert). Der ina231 hat einen Nenn betriebs temperatur bereich von-40 ° c bis + 125 ° c.
Das ina231 hat zwei Versionen: Das ina231a führt während des Starts ein kontinuierliches Umschalten von Shunt-und Bus spannung durch, während das ina231b in einem Niederstrom-Abschalt modus startet. Dieses Modul verwendet die ina231a Version.
Arduino bibliothek
Extraktion scode: 9 fg3
Charakter is tisch
1. Bus Spannung Erfassungs bereich ist 0v bis 28v
2. hohe Seite oder niedrige Seite Sensing
3. Strom-, Spannungs-und Leistungs berichte
4. hohe Genauigkeit
0.5% Verstärkungs fehler (maximal)
50 μ v Offset (maximal)
5. kon figur ierbare Mittelung optionen
6. programmier bare Alarms ch wellen
7.1.8v i2c kompatibel
8. Betriebs bereich der Strom versorgung: 2,7 V bis 5,5 V
9. Start modus Optionen
Ina231a: gültige Konvertierung

Produktdetails in Bildern

Produkteigenschaften

Markenname

SAMIORE ROBOT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

5V

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

40+85

Anwendung

Computer

Paket

SOP
