integrierte Schaltung

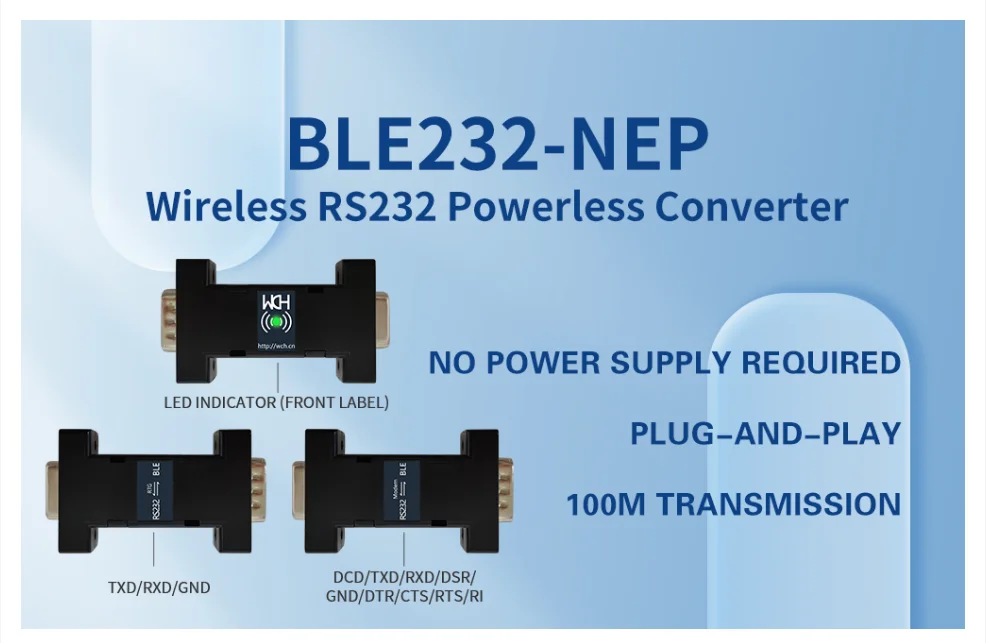

BLE232-NEP drahtlose rs232 com port serielle stromlose konverter ch9140 3 pin 9 pin db9 kabel

20,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–12 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Wichtige Informationen vor der Bestellung

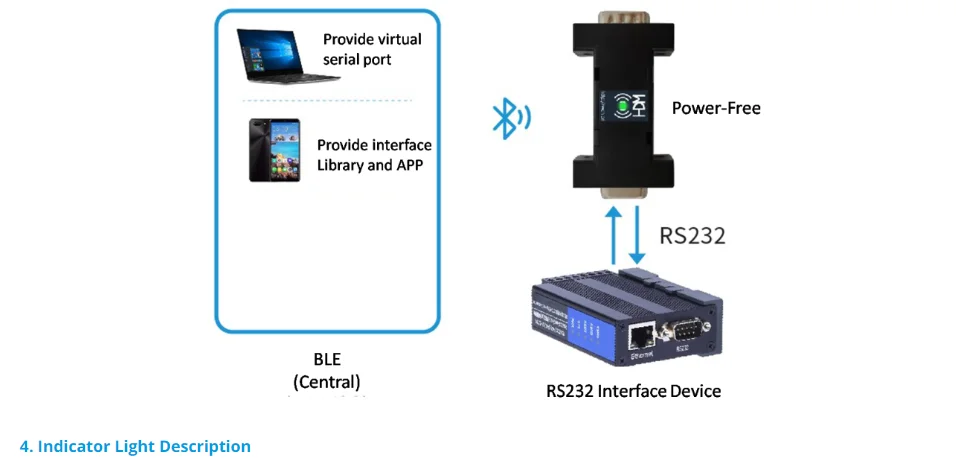

1: Stromfreies Prinzip: Diese patentierte Technologie sammelt verstreute elektrische Energie aus den TX/RX-Pins von RS232, um Strom zu liefern, sodass das angeschlossene RS232-Gerät mit Strom versorgt werden muss.
2: Welche RS232-Geräte können/reichen für die Stromversorgung?Die meisten können verwendet werden, einige wie MAX232IDR, SIT3232EEUE, HG232EM/TR und SL2323E werden jedoch nicht unterstützt.
3: Was passiert, wenn die Stromversorgung nicht ausreicht?Für die 3-Draht-RTG-Version sind Pins 4 oder 7 die Stromversorgung, Pin 5 ist GND und der Anschluss an 3-12 V Gleichstrom wird angeschlossen.
4: Die männlichen/weiblichen Anschlüsse des NEP-Moduls sind nicht standardmäßige RS232-Schnittstellen, wobei die TX- und RX-Anschlüsse vertauscht sind.Wenn der Benutzer über eine Standard-RS232-Schnittstelle verfügt, muss der 2-Pin-TX des NEP mit dem RX-Port des Benutzers verbunden sein und der 3-Pin-RX muss mit dem TX-Port des Benutzers verbunden werden.
5: Erfordert Windows 8.1 oder höher; WIN7 wird nicht unterstützt.

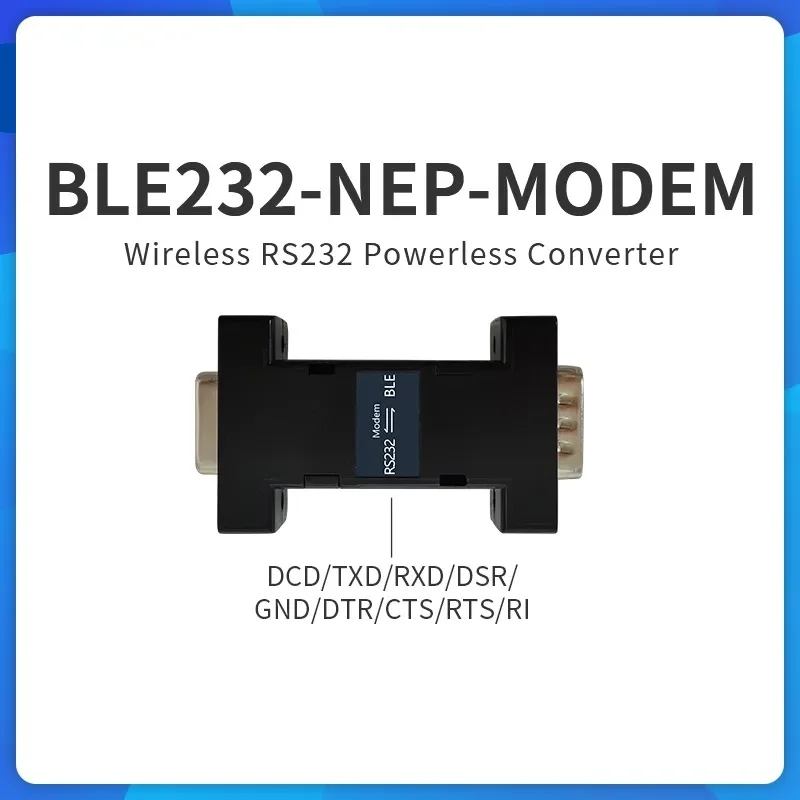

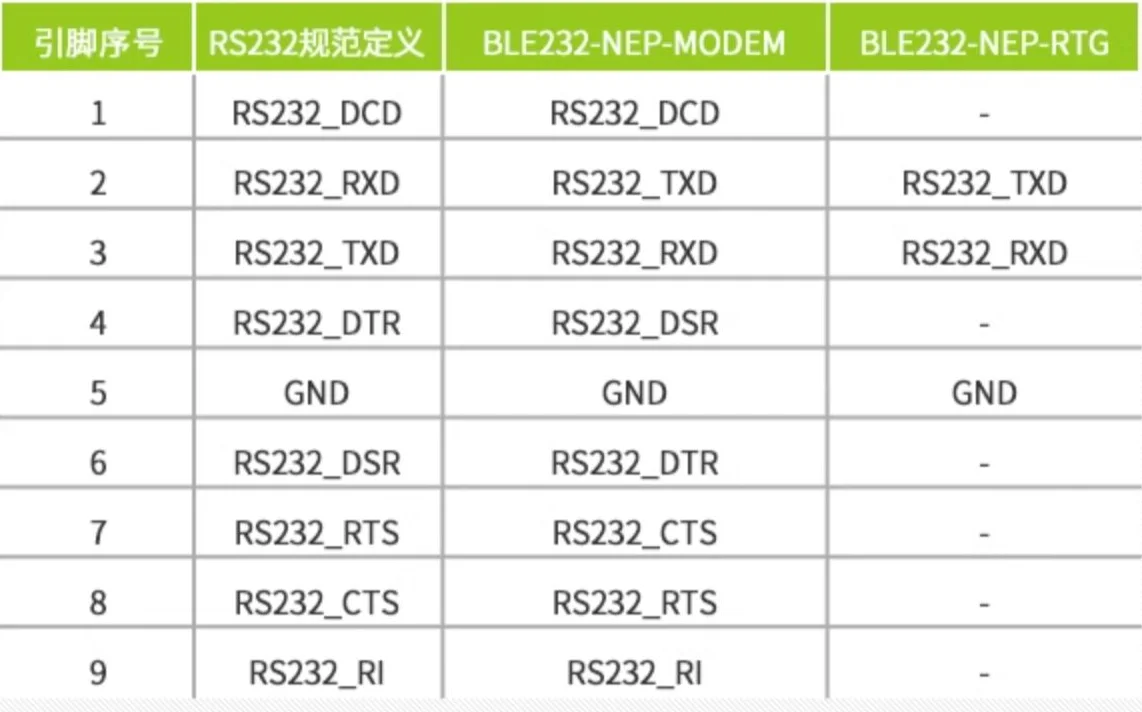

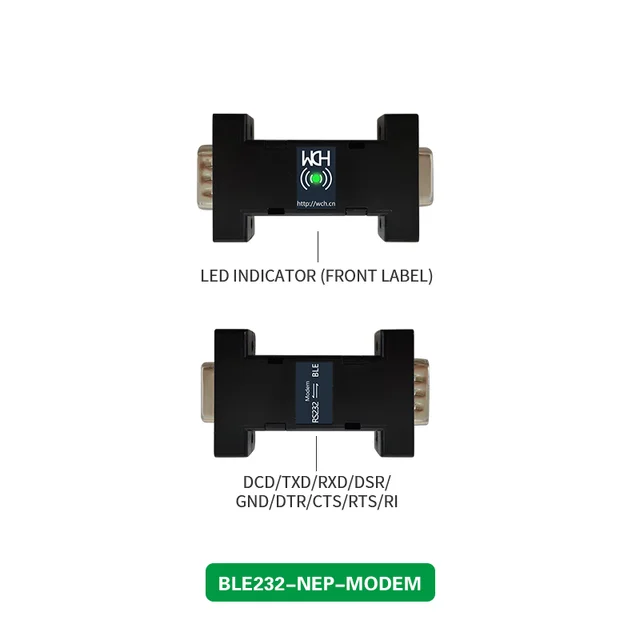

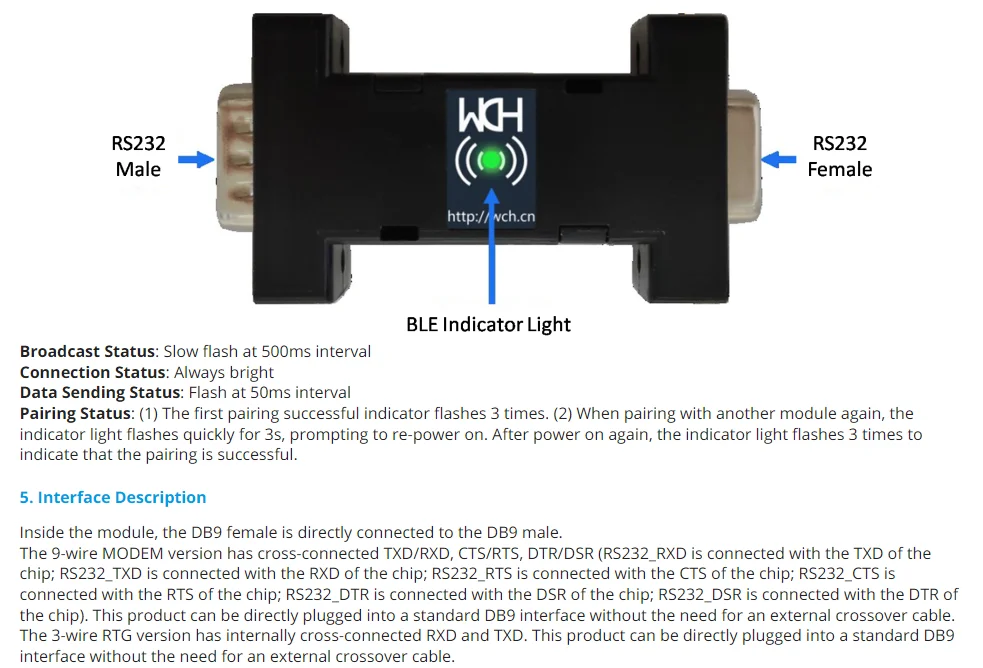

6: Schnittstellenbeschreibung: Es gibt zwei Versionen des Produkts, jeweils mit einem DB9-Buchse und einem Stecker.In der MODEM-Version werden alle 9 Pins verwendet, während in der RTG-Version nur die folgenden 3 Pins verwendet werden: Pin 2 (RS232_RXD), Pin 3 (RS232_TXD) und Pin 5 (GND).

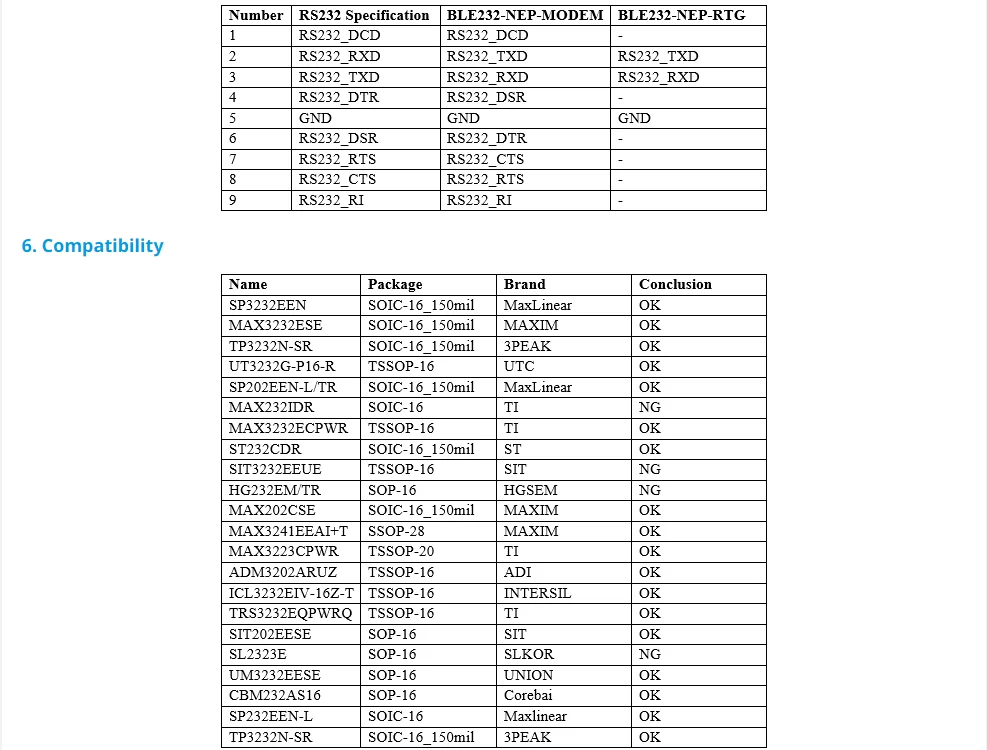

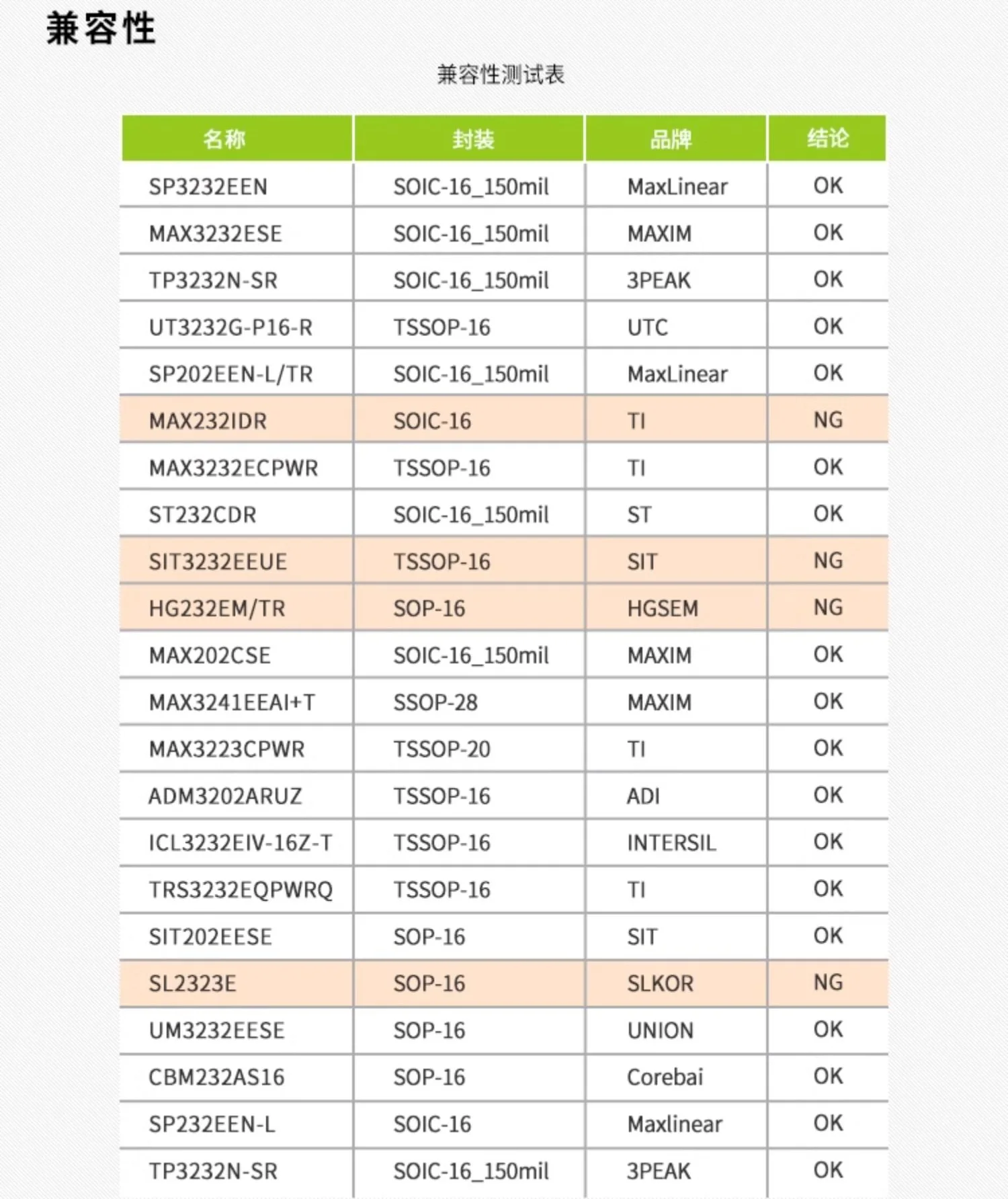

RS232-Kompatibilität
Hinweis
1: Der schattige Bereich NG zeigt an, dass der vom RS232-Chip-Pins bereitgestellte Strom nicht ausreicht, um den normalen Betrieb des BLE232-NEP-RTG zu unterstützen.
2: Alle 9 Pins des BLE232-NEP-MODEM müssen angeschlossen sein.Wenn nur TXD, RXD und GND angeschlossen sind, kann eine unzureichende Stromversorgung den normalen Betrieb verhindern.
8.Dokumentation
