integrierte Schaltung
1-2 Stück AD8495 Präzisions-Thermokopplung MAX6675 MAX31855 MAX31856 MCP9600 CJMCU K-Typ-Thermoelement-Temperatursensormodul
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 15–24 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
Beschreibung
Das Thermoelementsignal ist sehr klein und muss vor der ordnungsgemäßen Abtastung durch die meisten ADCs um eine beträchtliche Verstärkung heraufstufen. Der Thermoelementverstärker AD8495 bietet eine einfache, kostengünstige Lösung für die Thermoelementtemperaturmessung. Der integrierte Temperatursensor führt die Kaltstellenkompensation durch. Der Instrumentationsverstärker mit fester Verstärkung verstärkt die geringe Spannung des Thermoelements, um einen Ausgang von 5 mV/°C zu liefern.
Der Verstärker verfügt über eine hohe Gleichtaktunterdrückung und ist in der Lage, Gleichtaktstörungen zu unterdrücken, die durch lange Leitungen von Thermoelementen aufgenommen werden können. Für zusätzlichen Schutz ermöglicht der hochohmige Eingang des Verstärkers eine einfache zusätzliche Filterung.
Der AD849x-Ausgang ist eine Spannung, die proportional zur Thermoelement-Messstelle-Temperatur (TMJ) ist. Um die gemessene Temperatur aus der AD849x-Ausgangsspannung abzuleiten, verwenden Sie die Übertragungsfunktion TMJ=(VOUT−VREF)/(5mV/°C), VOUT=(TMJ×5mV/°C)+VREF. Die Instrumentenverstärker AD8495 und AD8497 (Typ K) haben eine Verstärkung von 122,4. Mit einer einzigen 5V-Versorgung ermöglicht der 5mV/°C-Ausgang, dass diese Bausteine einen Thermoelement-Temperaturbereich von nahezu 1000 Grad abdecken.
Parameter
Referenzstift ermöglicht die Versatzanpassung
Erkennung von Thermoelement-Unterbrechungen
Laserwafer-Einstellung auf 1 °C Anfangsgenauigkeit und 0,025 °C/°C Umgebungstemperaturunterdrückung
Geringer Stromverbrauch
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- EC Buying
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- SPANNUNGSREGELER
- Verlustleistung
- low
- ist kundenspezifisch
- Ja
- Betriebstemperatur
- normal
- Anwendung
- Computer
- Paket
- Module
- Smart Electronics Experiment
- Switch And Sensor For Arduino STM32
- AD8495 Amplifier Module
- ARMZ Thermal Precision K-Type Thermocouple Amplifier Output
- AD8420 AD8420ARMZ-R7 MSOP-8 Rail-to-Rail Instrumentation Amplifier

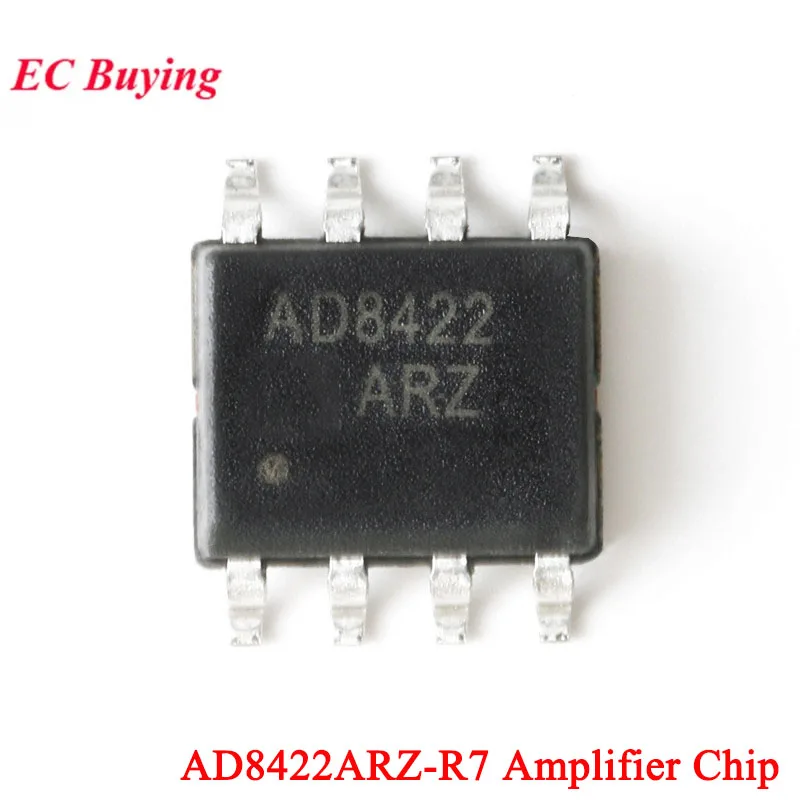

- AD8422 AD8422ARZ-R7 SOIC-8 Low Power Rail-to-Rail Precision Instrumentation Amplifier IC Chip
- CJMCU-8495 AD8495 Amplifier Module Board ARMZ
- Precision Thermal Coupling K-Type Thermocouple CJMCU-8495 AD8420ARMZ-R7 AD8422
- AD8495 Precision Thermal Coupling MCP9600
- MAX31856 MAX31855 MAX6675 K-Type Thermocouple Amplifier Module Temperature Sensor
- MAX31856 CJMCU Thermocouple Module High Precision
- Development Board Module A/D Converter Universal Type CJMCU-MAX31856
- MCP9600 K/T/J Thermocouple Converter Module
- EMF Converter Electromotive TEM Conversion with Cold Junction Compensation
- MAX6675 Module + K Type
- Thermocouple Thermocouple Senso Temperature Degrees Module
- MAX31855 MAX6675 Module K Type
- Thermocouple temp Sensor new Temperature measurement module
- CJMCU-96 MCP9600 K/T/J Type
- Thermocouple Converter Module EMF Temperature Conversion/Cold Junction Compensation/I2C
- MAX31855 Cold Junction Compensated
- Thermocouple-to-Digital Converter Module Temperature Sensor High Temperature Measurement K-Type
- MAX6675 Cold Junction Compensated K-Type
- Thermocouple-to-Digital Converter Module Temperature Sensor High Temperature Measurement K-Type - Square
- MAX31856MUD High-Precision
- Thermocouple-to-Digital Output Converter Module Cold Junction Compensation
Artikelnummer: 1005005605268689
