AD9910 DDS Signal Generator Modul High Speed Sinus Welle DAC 420M Ausgang 1GSPS Abtastrate Frequenz Signal Generator Treiber
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 16–19 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
Hinweis: AD9959 DDS Driver, geben Sie eine Bestellung für die Kunden auf, die sie benötigen, und wählen Sie nicht diejenigen aus, die sie nicht benötigen, vielen Dank!
Highlights
Das Modul ist ein Hochgeschwindigkeits-HDD5-Modul mit integriertem 14-Bit-DACE, das eine Abtastrate von bis zu 1 G5PS bis zu 420 m unterstützt.Auf der Platine wird ein Tantalkondensatorfilter verwendet, um die beste Filterwirkung zu erzielen.AMS1117 wird als Stromchip verwendet, um die Stromversorgung stabiler zu machen.
Modulparameter
Modulmodell: AD9910
Modultyp: Frequenzquelle für digitale Synthese
Modulstromversorgung: DC-5V
Modulstrom: 400 mA (MAX); Ruhestrom 70 mA (TYP), normaler Antriebsstrom 390 mA (TYP)
Modulkommunikationsprotokoll: SPI seriell
Das Modul liefert Routinen: STM32F103RCT6
Routineblattform: STM32F103X-M3 KEIL5-Version Quellcode
Hauptfrequenz des Modulsystems: 1000 MHz (MAX)
Ziffern der DAC-Auflösung: 14 Ziffern
Phasenakumulator-Bits: 32 Bit
Modulausgangsschnittstelle: SMA; 24-Stunden-Salzspray Antioxidation
Modulausgangssignal: Sinuswelle; Sinuswelle mit 420-MHz-Tiefpassfilter.
Modulausgangskanäle: 2 Kanäle; Der Phasendifferenz beträgt 180 Grad, der Hochfrequenzausgang weist aufgrund des Filters eine Phasenschaltung auf
Die Signaleigenschaften des Moduls: Die Sinuswelle hat keinen Kopplungsausgang; Der Ausgang hat seine eigene Gleichstromkomponente.Wenn es an die Hochfrequenzgeräte angeschlossen ist, fügen Sie bitte einen Gleichstromblock hinzu, oder Sie können zum Messen direkt ein Oszilloskop verwenden
Sinuswellensignalbereich mit höchster Hauptfrequenz-Ausgang: 1 Hz–420 MHz
Ausgangsamplitude: Sinuswelle 760 mVpp (MAX); Sinuswellenamplitude nimmt mit zunehmender Frequenz ab

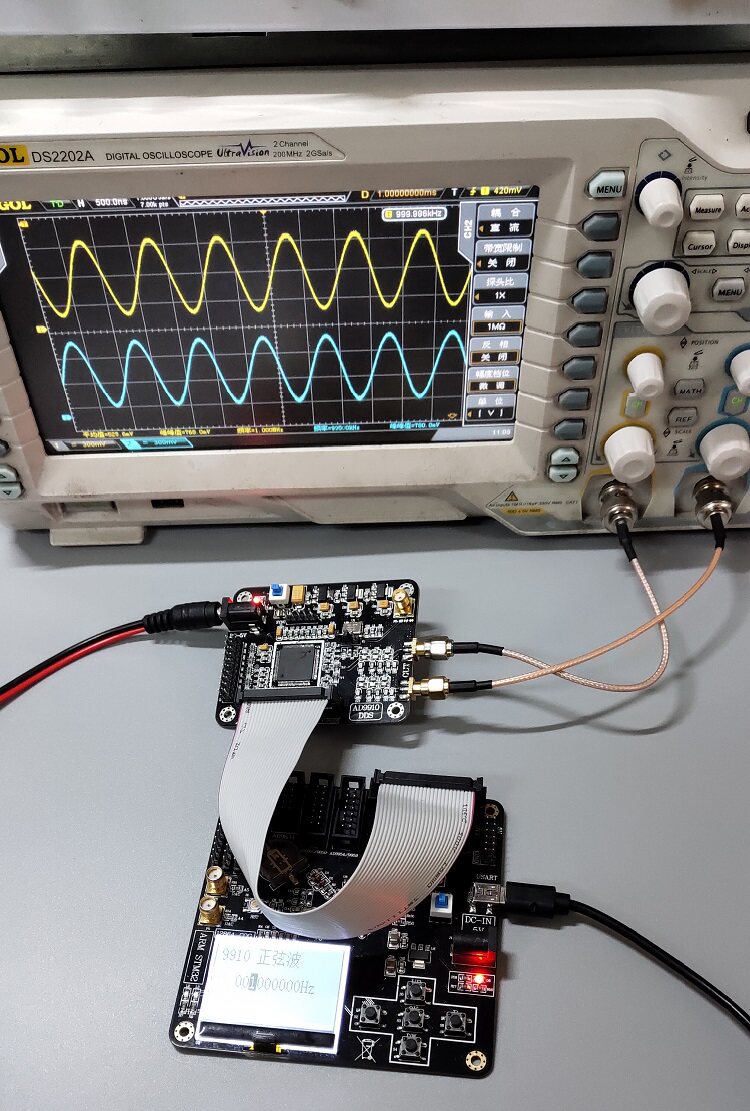

Produktdetails in Bildern
Produkteigenschaften
- Markenname
- EC Buying
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- Antriebs-IC
- Versorgungsspannung
- 1G 1HZ-400MHz
- Verlustleistung
- low Driver Development Board
- ist kundenspezifisch
- Ja
- Betriebstemperatur
- normal
- Anwendung
- Computer
- Paket
- Module
- Other
- AD9833 AD9834 AD9850 AD9851
- Other 2
- AD9854 AD9954 AD9959
- Chip
- AMS1117
- Smart Electronics Experiment
- Switch And Sensor For Arduino STM32
