ESP32-C3-LCDkit Entwicklungs board 3,5-Zoll-SPI-LCD-Bildschirm Audio-Wiedergabe ir drahtlose Steuerung Gui-Funktion Test Evaluierung karte

Produktbeschreibung

Dieses Benutzer handbuch hilft Ihnen dabei, mit ESP32-C3-LCDkit zu beginnen, und bietet auch ausführlichere Informationen.
Das Dokument besteht aus den folgenden Abschnitten
Übersicht über das Board: Übersicht über die Board-Hardware/Software.
Anwendungs entwicklung starten: So richten Sie Hardware/Software ein, um Anwendungen zu entwickeln.
Hardware-Referenz: Detailliertere Informationen über die Hardware des Boards.
Details zur Hardware-Revision: Dies ist die erste Überarbeitung dieses Boards.
Beispiel anfrage: So erhalten Sie eine Muster platine.
Verwandte Dokumente: Links zu zugehöriger Dokumentation.
Übersicht über das Board & Para
ESP32-C3-LCDkit ist ein Entwicklungs board für die ESP32-C3-based bewertung mit einer SPI-Schnitts telle anzeige. Es hat auch einen integrierten Drehgeber schalter und verfügt über Bildschirm interaktion. Aufgrund seiner geringen Kosten, seines geringen Strom verbrauchs und seiner hohen Leistung erfüllt ESP32-C3 die grundlegenden Anforderungen an die Gui-Interaktion und gewinnt in Szenarien mit kleinen Bildschirm größen an Boden.

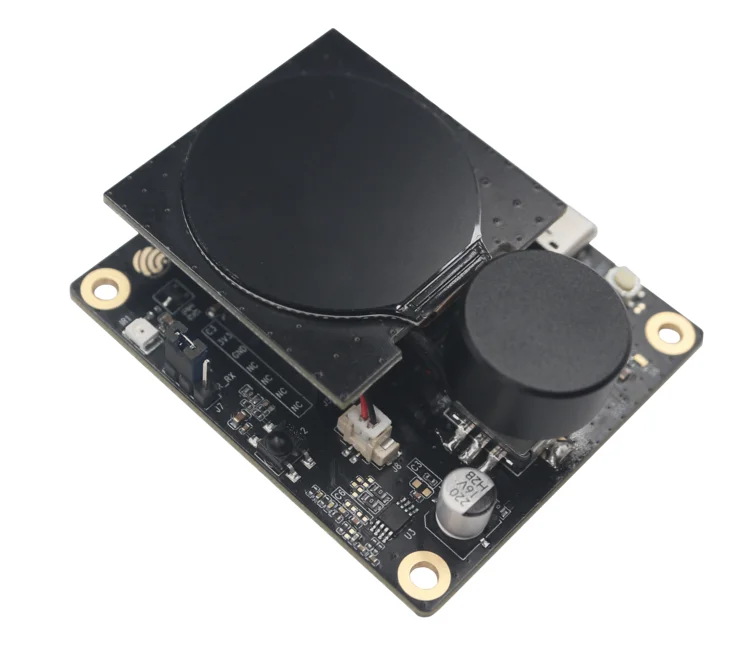

ESP32-C3-LCDkit mit ESP32-C3-MINI-1 modul¶
Feature-Liste & Para
Die Hauptmerkmale des Boards sind unten aufgeführt
Modul eingebettet: ESP32-C3-MINI-1 modul mit 4 mb Blitz und 400 kb sram

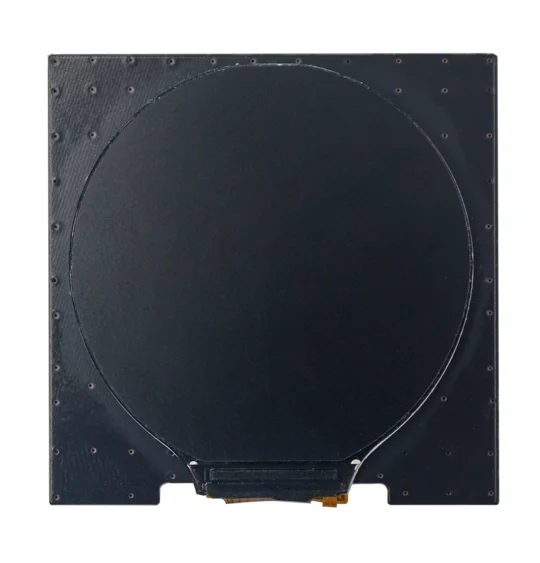

Anzeige: Kompatibilität mit verschiedenen Sub boards und Unterstützung für Displays mit I2c Und Spi Schnitts tellen. Bitte beziehen Sie sich auf LCD-Sub boards Für weitere Informationen
Drehgeber schalter: Schlüsselsc halter und 360 ° Drehung für die Gui-Steuerung auf dem Bildschirm
Infrarot modul: Infrarot sender und Infrarote mp fänger für drahtlose Infrarot steuerung
Audio: On-Board-Audio verstärker und Lautsprecher für die Audio wiedergabe
Usb: Usb type-c herunter laden/debug
Block diagramm & Para

Produktdetails in Bildern

Produkteigenschaften

Markenname

W

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
