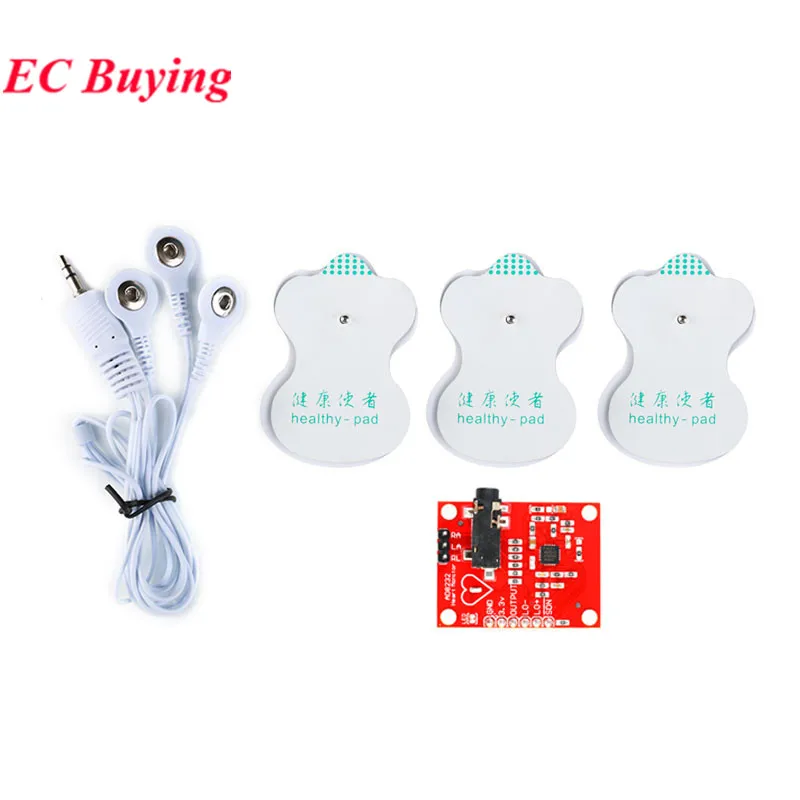

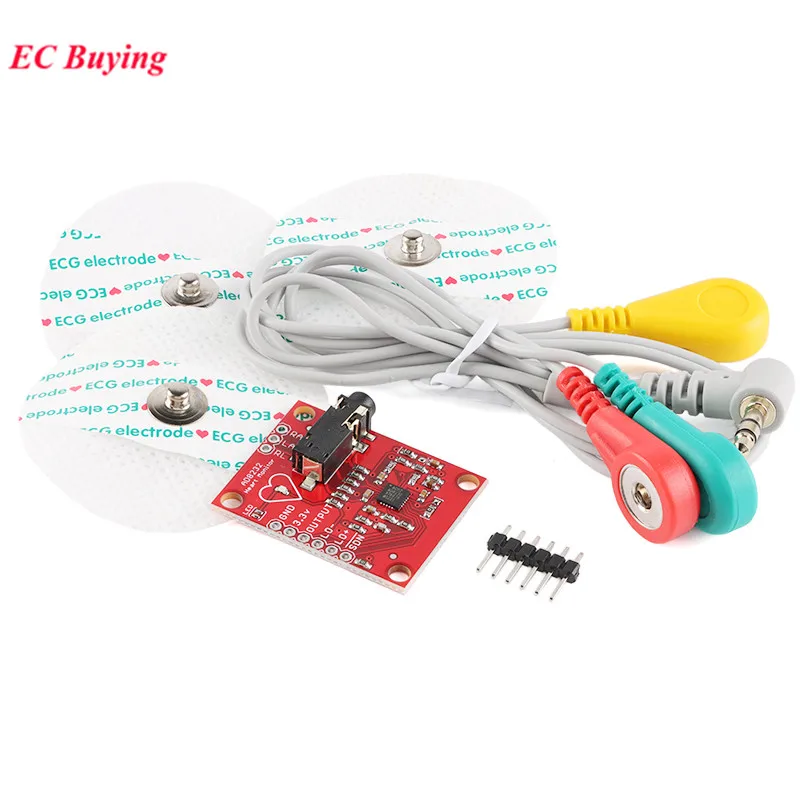

AD8232 EKG Physiologische Messung Puls Herzfrequenzmesser Sensor Modul Kit mit 3 Elektroden Drähte für Arduino R3

Produktbeschreibung

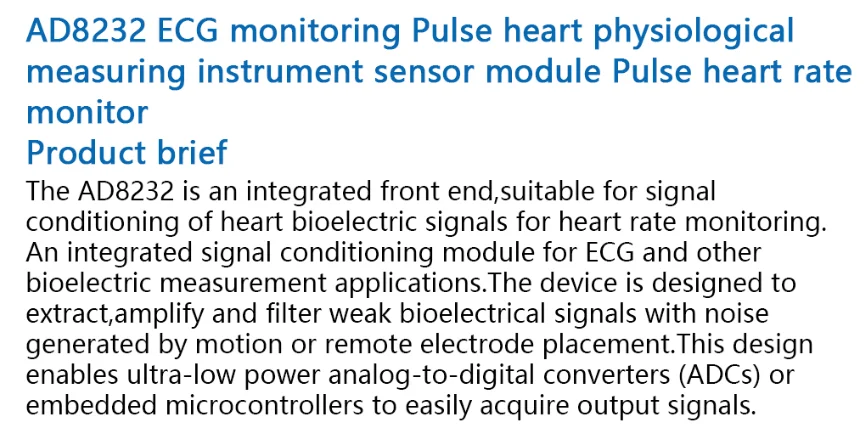

Single Lead Heart Rate Monitoring Front-End
AD8232 ist ein integriertes Frontend, das für Buchstaben auf herzlichen biologischen elektrischen Signalen geeignet ist
Herzfrequenzmesser, regulieren.
Für EKG und andere Bioelektrizitäts-Signalkonditionierungsmodule wird eine Integrationsanwendung verwendet.Dieses Gerät ist für den Lärm einer Sport- oder Fernelektroden konzipiert, die unter der Bedingung der Extraktion, Verstärkung und Filterung schwacher elektrischer Signale platziert werden.Durch das Design kann der digitale Konverter (ADC) oder der eingebettete Mikrocontroller-Controller das Ausgangssignal problemlos erfassen.

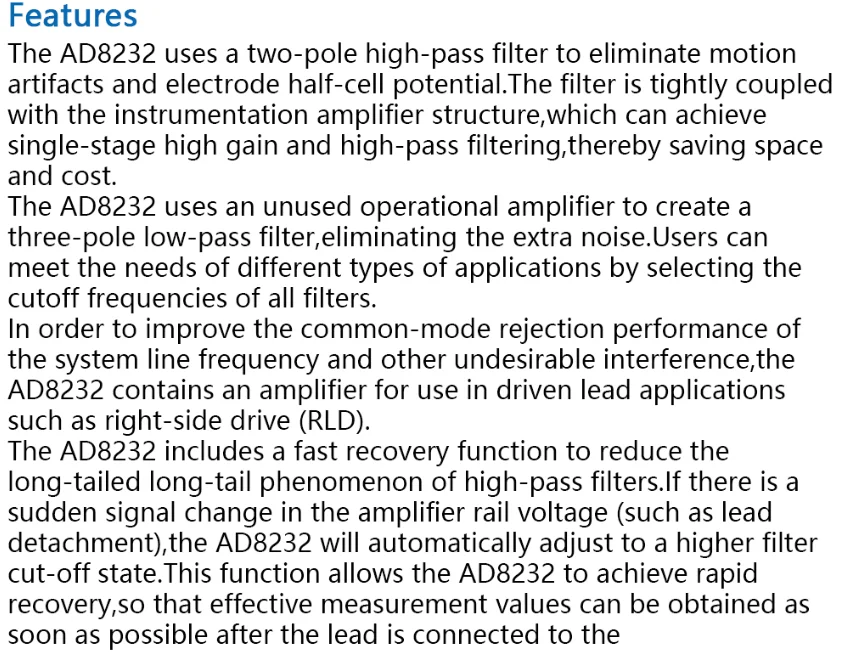

AD8232 verwendet einen Doppelpol-Hochpassfilter, um Bewegungsartefakte und Elektroden-Halbzellenpotential zu eliminieren.Der Filter verfügt über eine dichte Kopplung des Instrumentierungsverstärkers, die eine einstufige Filterung mit hoher Verstärkung und hohem Durchgang realisieren kann und so Platz und Kosten spart.
AD8232 wird ein Betriebsverstärker ohne Verwendung von Einschränkungen verwendet, um einen dreipoligen Tiefpassfilter zu erzeugen und das zusätzliche Rauschen zu eliminieren. Benutzer können die gesamte Filterabschaltfrequenz auswählen, um den Anforderungen verschiedener Arten von Anwendungen gerecht zu werden.
Um das System von Leitungsfrequenzstörungen und anderen widrigen, Gleichtaktunterdrückungsleistungen zu verbessern, wird AD8232 ein eingebauter Verstärker verwendet, der zum Antrieb auf der rechten Seite (RLD) verwendet wird, die von einer Leitungsanwendung angetrieben wird.
AD8232 verfügt über eine Schnellwiederherstellungsfunktion, die den Hochpassfilter reduzieren kann, der lange Zeit ein langes Schwanzphänomen erstellt wurde.Wenn die Signalmutation der Spannungsverstärker-Schiene (z. B.G., führt aus der Situation ein), AD8232 passt sich automatisch an einen höheren Filterabschaltzustand an.Diese Funktion ermöglicht es AD8232 eine schnelle Wiederherstellung, sodass nachdem die Elektrode zur Verbindung mit den Messobjekten gelöst hat, schnellstmöglich effektive Messungen erreicht werden können.
Garantieren Sie die Leistung des Temperaturbereichs von 0℃ bis 70℃, Nennbetriebstemperaturbereich für -40℃ bis +85℃.
Anwendung
Fitness- und Sportherzfrequenzüberwachung
Ein tragbares EKG
Fernüberwachung der Gesundheit
Spielperipheriegeräte
Biologische Erfassung elektrischer Signale

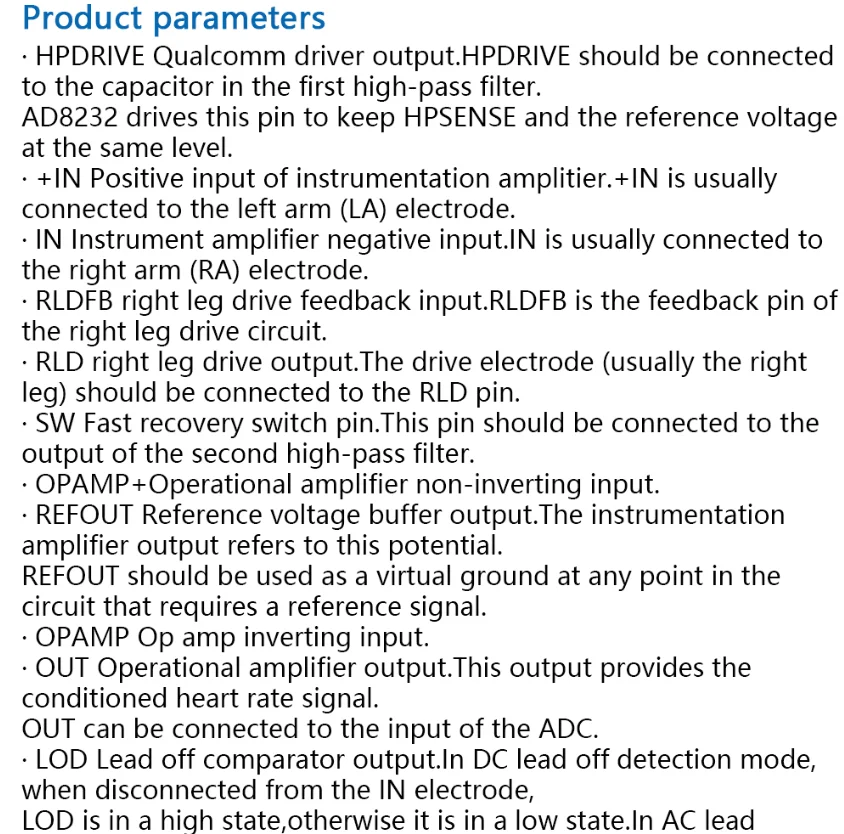

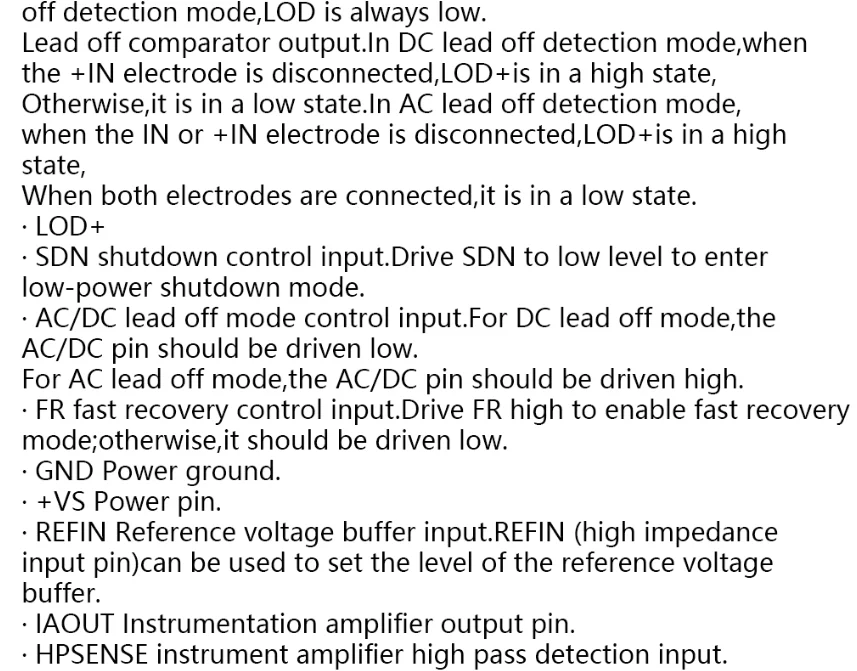

Beschreibung des Pin-Nummer-Pin-Namens

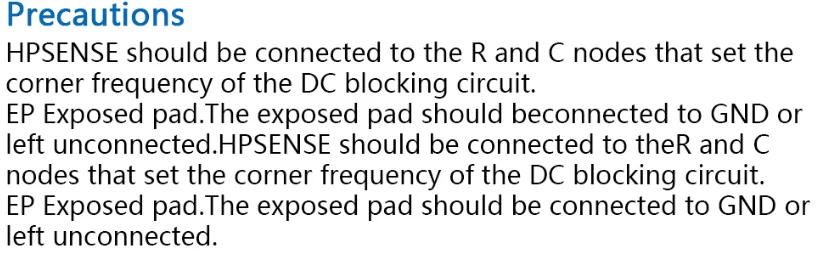

1 HPDRIVE Qualcomm-Treiber-Ausgangsseite. HPDRIVE muss an die erste der Hochpassfilterkapazität angeschlossen werden.
AD8232 treibt den Stift an, um HPSENSE mit Referenzspannung auf dem gleichen Niveau zu halten.
2 + IN Instrumentierungsverstärker ist eingegeben.+ IN ist normalerweise mit der linken Armelektrode (LA) verbunden.
3 - IN Instrumentierungsverstärker negativer Eingang. - Normalerweise IN zum Anschluss an die rechte Arm-Elektrode (RA).

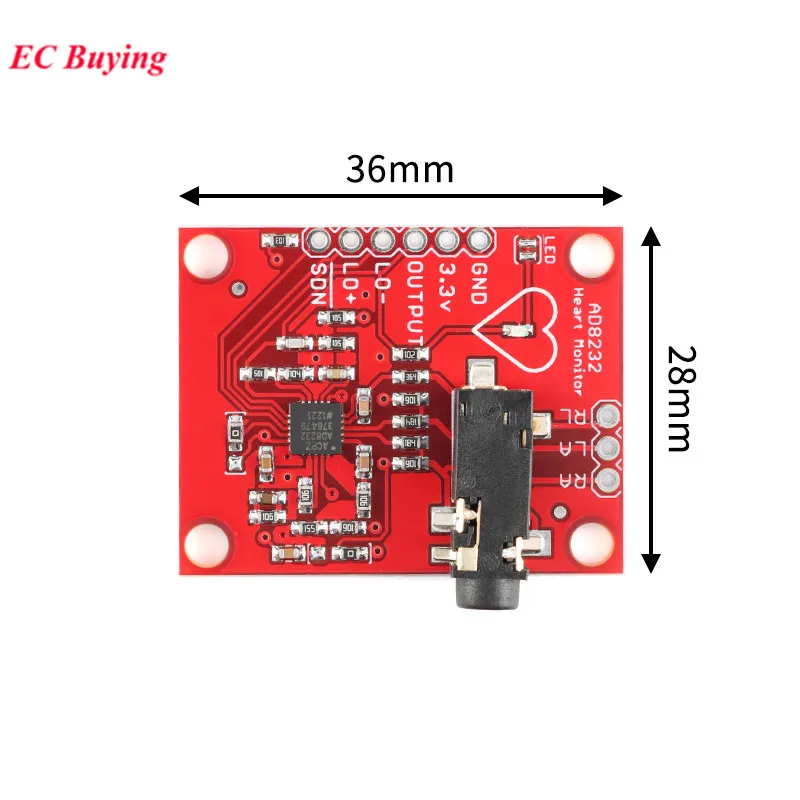

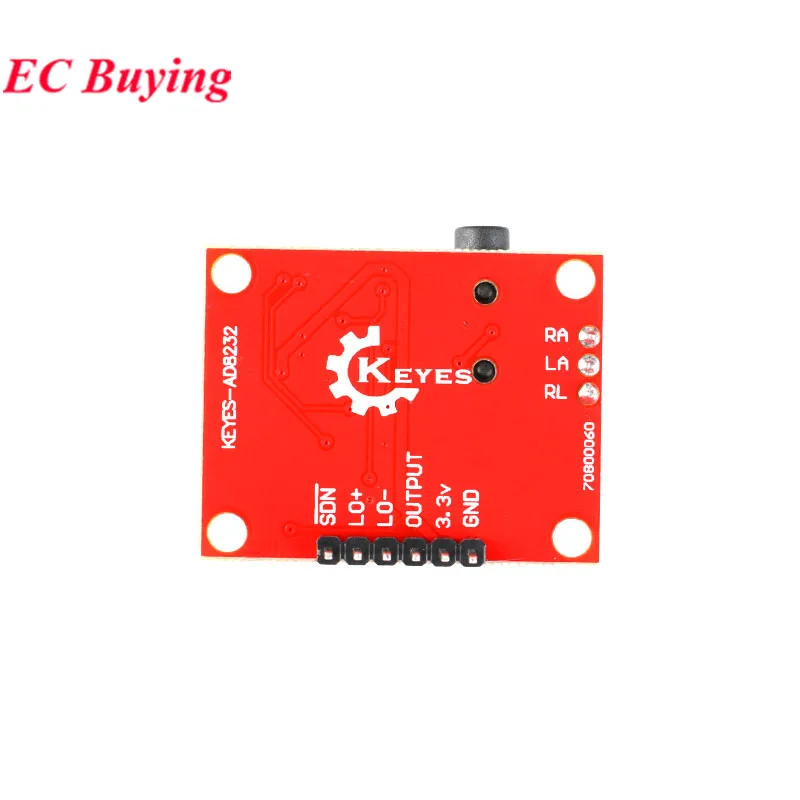

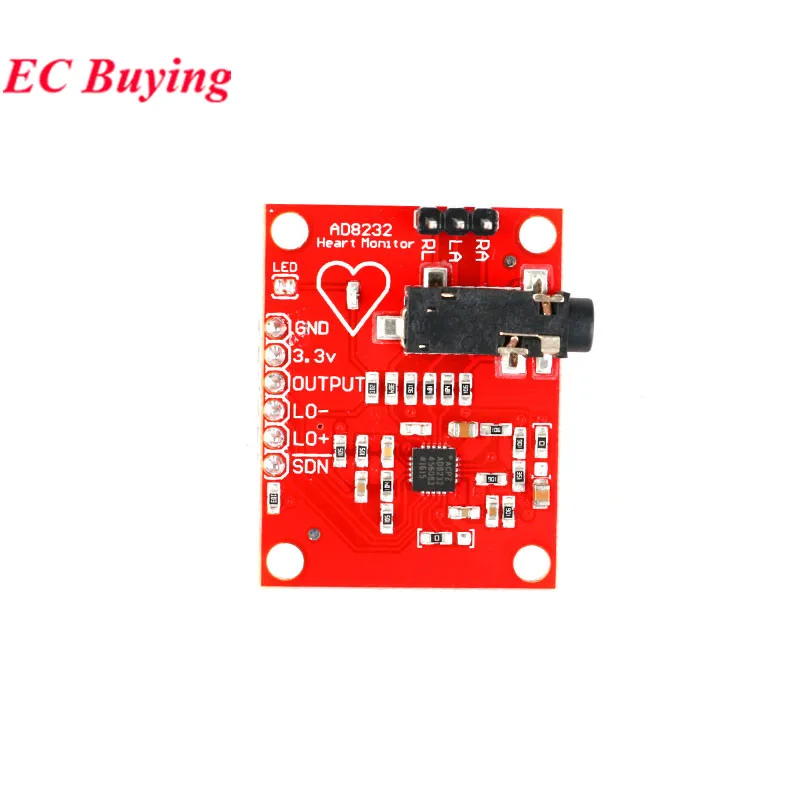

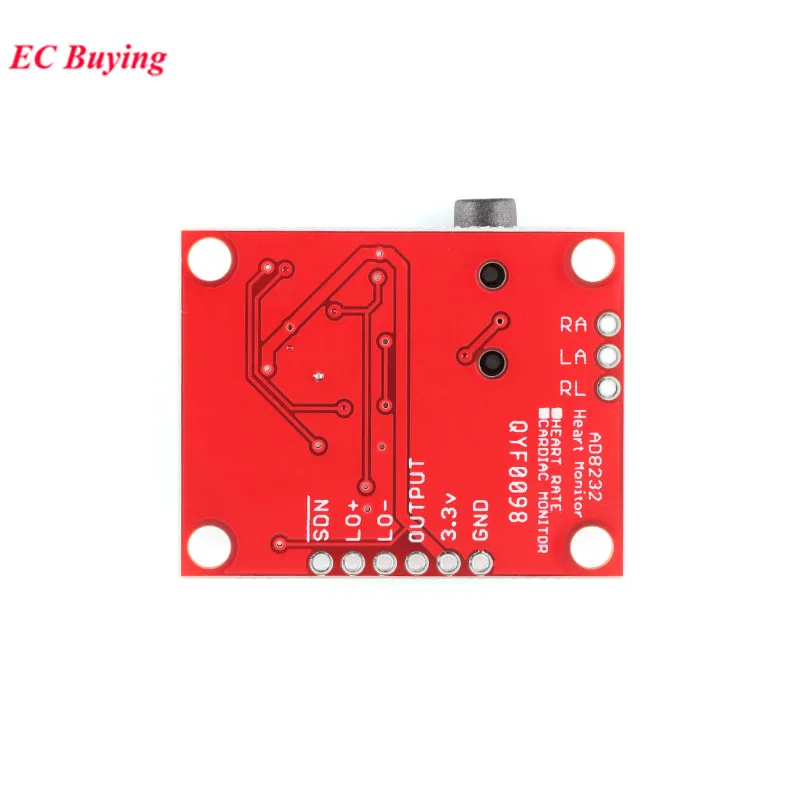

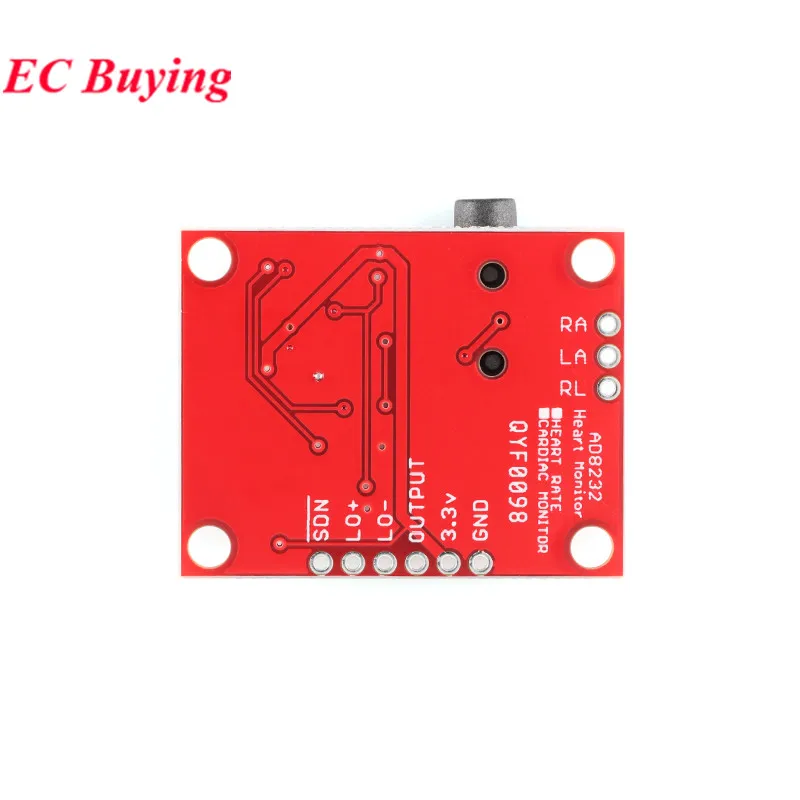

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3.3V PCB Board

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

module

Smart Electronics Experiment

Switch And Sensor For Arduino STM32

AD8232 ECG Measurement Pulse Heart Rate Monitor

Sensor Module Kit with 3 Electrodes Wires for Arduino

AD8232 ECG Physiological Measurement Heart Pulse

Single Lead Heart RateMonitor Sensor Module for Arduino R3 diy kit

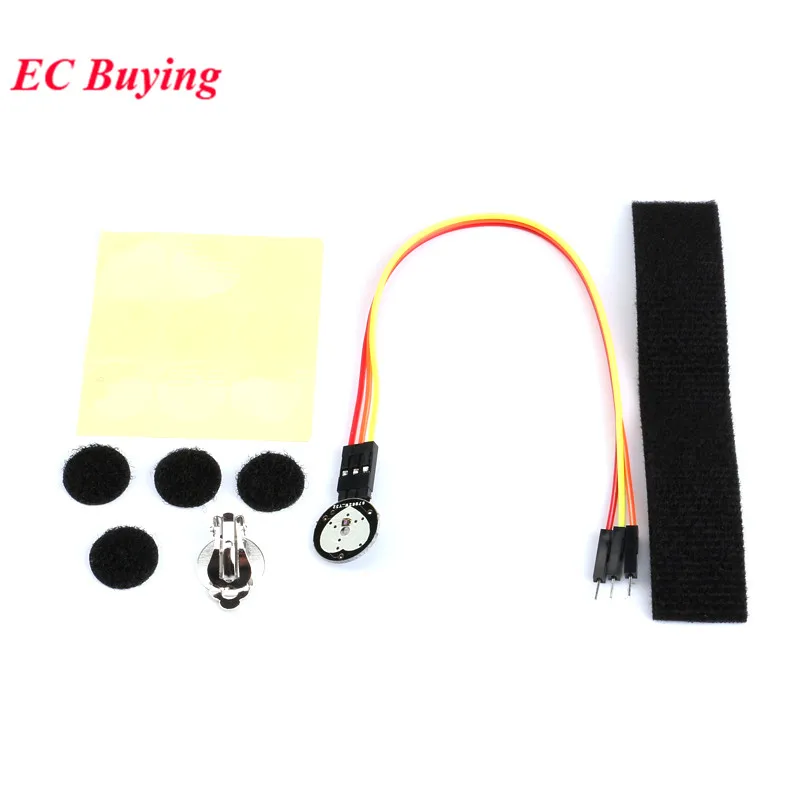

Pulse Sensor Kit
