UPS-Stromversorgungsmodul Typ-C, Single-Chip, unterbrechungsfreies Laden und Entladen von 18650-Lithiumbatterien, 1,8 V, 3,3 V, 5 V mit LED-Anzeige

Produktbeschreibung

Modulintroduction
Das Modul kann über den 3 eine unterbrechungsfreie Stromversorgung des Einzelchip-Mikrocomputers liefern.7V 18650 Lithiumbatterie und Typ-C-USB-Port-Eingang 5V-Stromversorgung, und kann auch als Stromversorgung für einige Module mit geeigneten elektrischen Parametern (nicht direkt an den Motor angeschlossen) verwendet werden, das Modul hat einen Abstand von 2.54 mm Es gibt drei verschiedene Spannungen von 5 V aus, 3.3 V und 1.8V in Form eines Pin-Headers, der in verschiedenen Szenarien als Stromversorgung verwendet werden kann.Das Modul verfügt über 4 Kontrollleuchten, mit denen die aktuelle Batterieleistung und den Ladestatus der Batterie identifiziert werden.

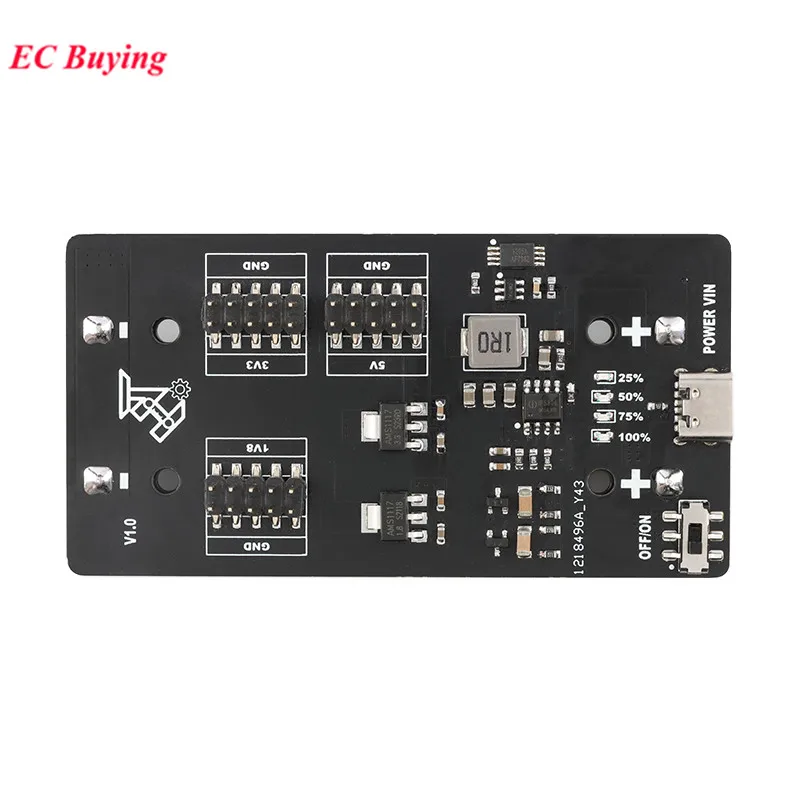

Beschreibung der LED-Anzeige (rechts -> links)
Entlademodus
LED1: verbleibende Leistung ≤ 25 % (im Blinken bedeutet dies, dass die Leistung weniger als 3 % beträgt und es Zeit zum Aufladen ist)
LED2: verbleibende Leistung ≤ 50 %
LED3: verbleibende Leistung ≤75 %
LED4: verbleibende Leistung ≤ 100 %
Lademodus
LED1: Blinken zeigt an, dass die aktuelle Ladekapazität weniger als 25 % beträgt
LED2: Blinken zeigt an, dass die aktuelle Ladekapazität weniger als 50 % beträgt
LED3: Blinken zeigt an, dass die aktuelle Ladekapazität weniger als 75 % beträgt
LED4: Blinken bedeutet, dass die aktuelle Ladeleistung weniger als 100 % beträgt und sie immer leuchtet, wenn sie vollständig aufgeladen ist
Einführung in Parameter
1.Eingangsspannung des USB-Anschlusses: 4,7–5,5 V
2.Batteriearbeitsspannung: 3,1–4,3 V
3.Volllspannung der Batterie: 4,15–4,25 V

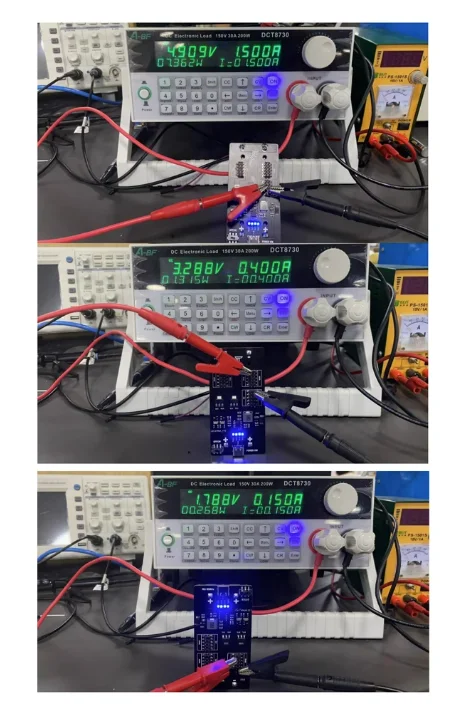

4.Maximaler Ausgangsstrom
5V: 1,5A
3,3 V: 400 mA

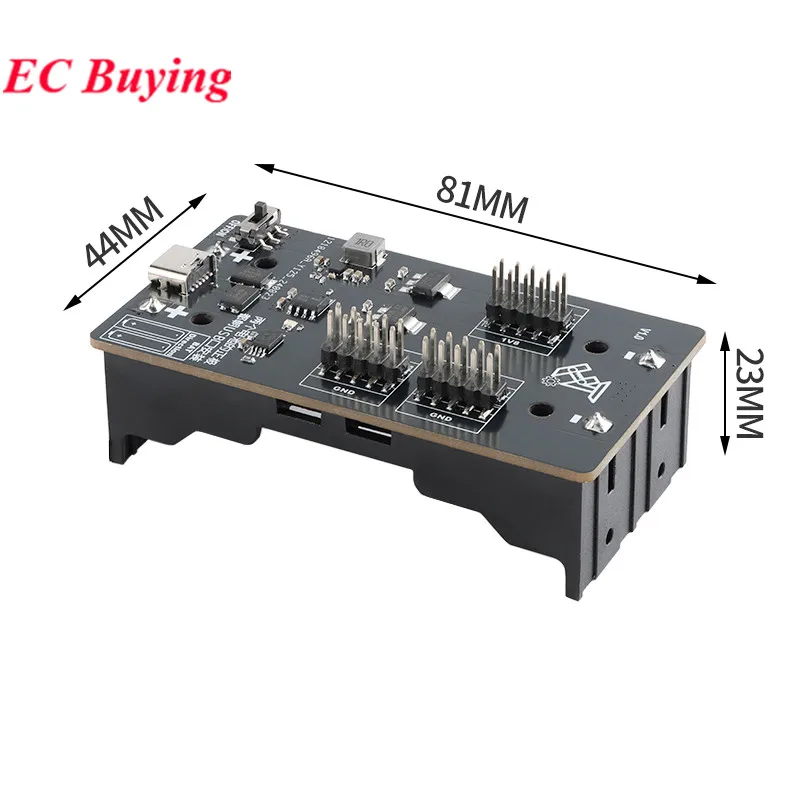

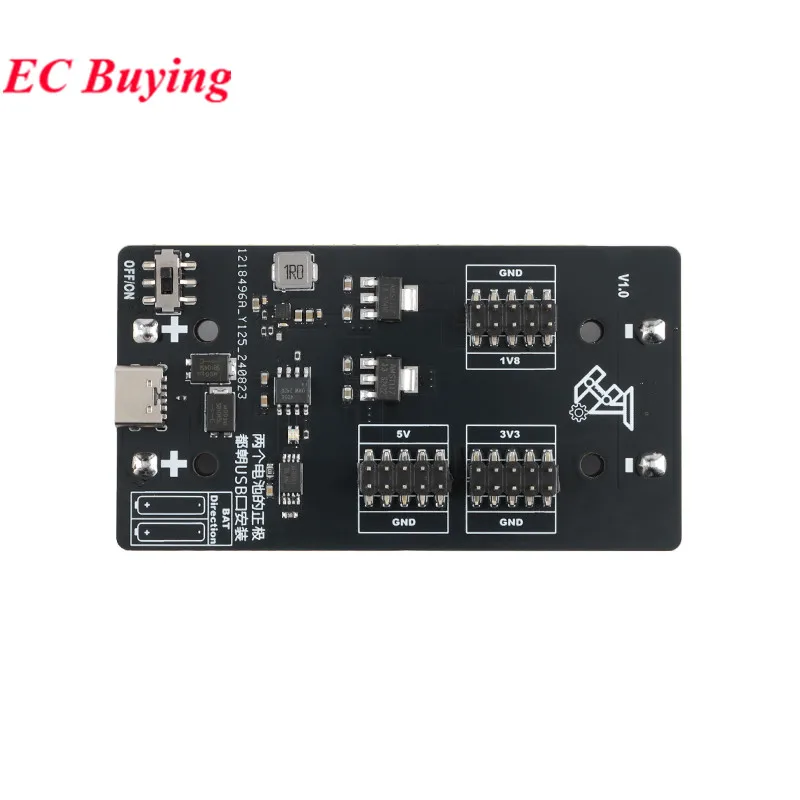

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

1.8V 3.3V 5V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

module
