integrierte Schaltung

DAC8532 ADS1256 Raspberry Pi Hochpräzise AD/DA Digital Analog Modul Erweiterungskarte Entwicklung Pi 3B+/4B Onboard DAC ADS

19,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 16–19 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Hinweis: ohne Bodenplatte
Übersicht
Auf der GPIO-Schnittstelle des Raspberry Pi gibt es keine AD/DA-Funktion, dies kann Ihnen bei der Pi-Entwicklung stören.Es wird jedoch kein Problem mehr sein.Mit dem hochpräzisen AD/DA-Board können Sie dem Raspberry Pi hochpräzise AD/DA-Funktionen hinzufügen.
Features

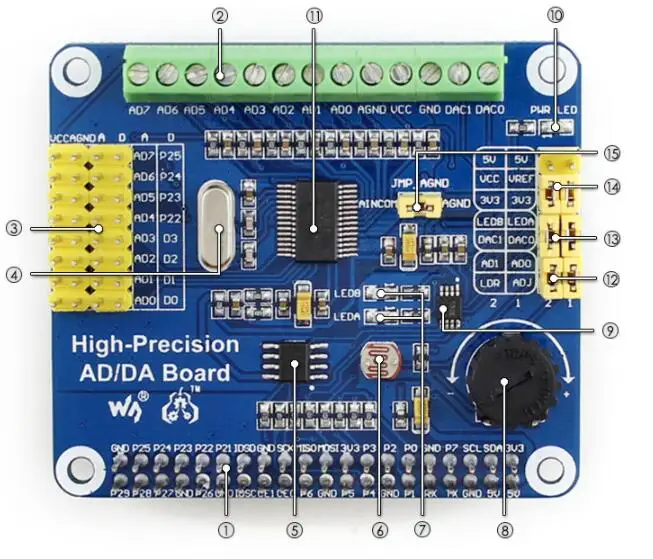

Standard Raspberry Pi 40PIN GPIO-Erweiterungskopf, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano
Integriertes ADS1256, 8-Kanal-24-Bit hochpräzises ADC (4-Kanal-Differentialeingang), Abtastrate von 30 Kps
Integrierter DAC8552, 2-Kanal-16-Bit hochpräziser DAC
Integrierte Eingangsschnittstelle über Pinheaders zum Anschluss eines analogen Signals
Die Pinbelegung ist mit dem Waveshare-Sensorschnittstellenstandard kompatibel und ermöglicht den einfachen Anschluss verschiedener analoger Sensormodule
Integrierte Eingangs-/Ausgangsschnittstelle über Schraubklemmen zum Anschluss eines analogen/digitalen Signals
Verfügt über eine AD/DA-Erkennungsschaltung, einfache Signaldemonstration
Raspberry Pi GPIO-Schnittstelle: zur Verbindung mit dem Pi
AD/DA-Eingang/-Ausgang: Schraubklemmen
AD-Eingang: Pinheaders, die Pinbelegung ist mit dem Waveshare-Sensorschnittstellenstandard kompatibel, einfache Anschluss verschiedener analoger Sensormodule
7,68M Kristall
LM285-2.5: Bietet Referenzspannung für den ADC-Chip
Fotowiderstand
LED-Ausgangsanzeige
10K Potentiometer
DAC8552: 16 Bit hochpräziser DAC, 2 Kanäle

Produktdetails in Bildern

DAC8532 ADS1256 Raspberry Pi Hochpräzise AD/DA Digital Analog Modul Erweiterungskarte Entwicklung Pi 3B+/4B Onboard DAC ADS – Detail 1

DAC8532 ADS1256 Raspberry Pi Hochpräzise AD/DA Digital Analog Modul Erweiterungskarte Entwicklung Pi 3B+/4B Onboard DAC ADS – Detail 2

DAC8532 ADS1256 Raspberry Pi Hochpräzise AD/DA Digital Analog Modul Erweiterungskarte Entwicklung Pi 3B+/4B Onboard DAC ADS – Detail 3

DAC8532 ADS1256 Raspberry Pi Hochpräzise AD/DA Digital Analog Modul Erweiterungskarte Entwicklung Pi 3B+/4B Onboard DAC ADS – Detail 4

DAC8532 ADS1256 Raspberry Pi Hochpräzise AD/DA Digital Analog Modul Erweiterungskarte Entwicklung Pi 3B+/4B Onboard DAC ADS – Detail 5

DAC8532 ADS1256 Raspberry Pi Hochpräzise AD/DA Digital Analog Modul Erweiterungskarte Entwicklung Pi 3B+/4B Onboard DAC ADS – Detail 6

Produkteigenschaften

Markenname: EC Buying
Ursprung: CN (Herkunft)
Hochbetriebenes Chemikalienunternehmen: Keine
Zustand: Neu
Typ: SPANNUNGSREGELER
Verlustleistung: low
ist kundenspezifisch: Ja
Betriebstemperatur: 40-+85 ℃
Anwendung: Computer
Paket: Module
Smart Electronics Experiment: Switch And Sensor For Arduino STM32
Type 2: Analog-digital Module
DAC8532 ADS1256 Raspberry Pi: High-Precision AD/DA Digital Analog Module Expansion Board Development Pi 3B+/4B Onboard DAC ADS

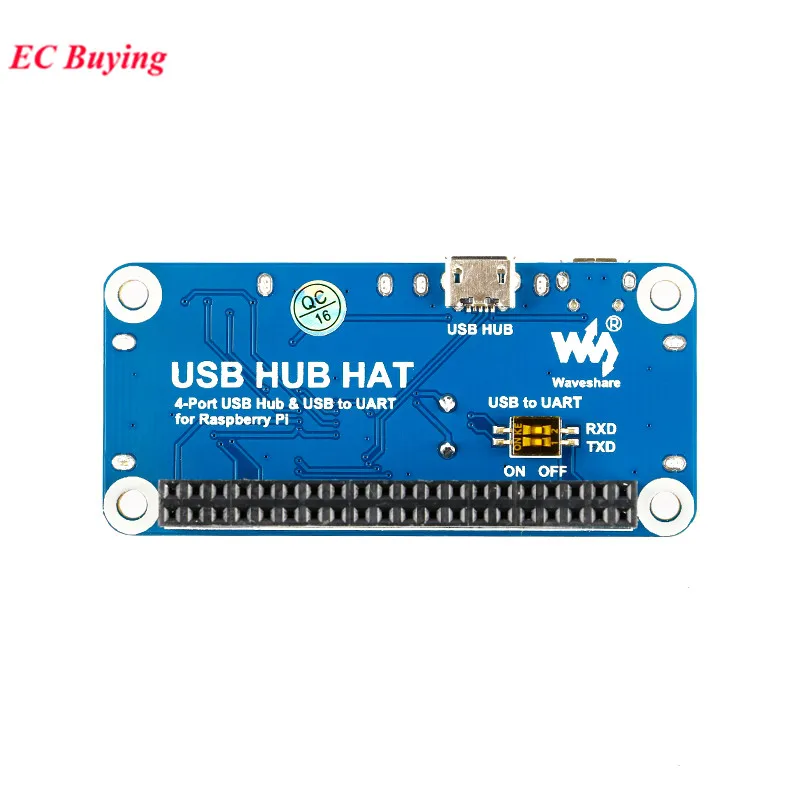

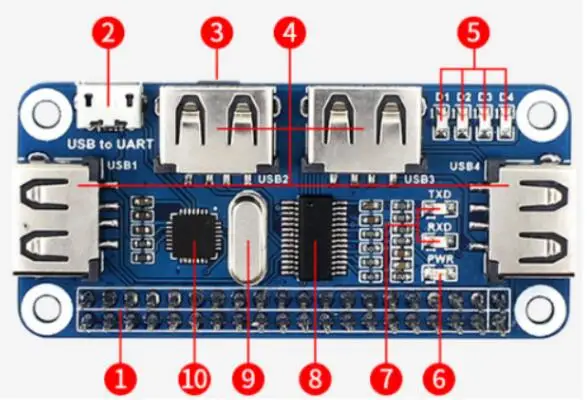

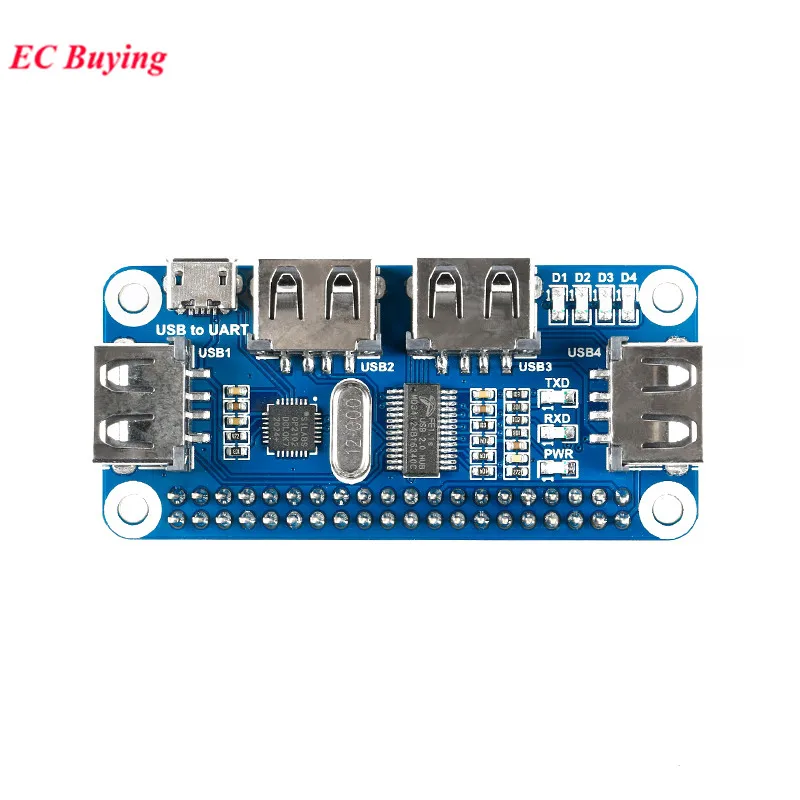

Raspberry Pi 4B/3B+: USB expansion board module hub USB HUB

Artikelnummer: 1005005925874549
