50A 100A Hall Strom Sensor Modul Linear Analog AC DC 3,3 V-5 V ACS758 ACS758LCB-050B 100B-PFF-T Für Arduino RC Modell Stecker

Produktbeschreibung

Der CJMCU-758 ist ein Stromsensormodul, das den Stromsensor ACS758-LCB verwendet.Der ACS758 besteht aus einer präzisen linearen Hall-Sensorschaltung mit niedrigem Offset und einem Kupferstromweg in der Nähe des Produkts.Der durch den Kupferstrompfad angewandte Strom ist in der Lage, ein Magnetfeld zu erzeugen, das vom integrierten Hall-IC induziert und in eine proportionale Spannung umgewandelt werden kann.Die Genauigkeit des Geräts wird durch die Platzierung des Magnetsignals in der Nähe des Hall-Sensors optimiert.Die genaue, hochpräzise Ausgangsspannung wird von einem stabilen BICMOS-IC vom Chopper-Typ mit niedrigem Rand bereitgestellt, der auf Genauigkeit programmiert wurde.
Der Innenwiderstand des gelesenen Leitungspfads beträgt typischerweise 100 Q bei geringem Leistungsverlust.Die Dicke des Kupferdrahtes läuft unter hohen Überstrombedingungen.Die Anschlüsse des Leitungswegs und der Sensorpins (Stifte 1 bis 3 werden elektrisch gestrahlt.Auf diese Weise kann die ACS758-Sensor 1C-Serie in Anwendungen eingesetzt werden, die eine elektrische Isolierung erfordern, jedoch Opto-Isolatoren oder komplexe Isolationstechniken verwenden.Das ACS758-Gerät wird vor dem Versand ab Werk vollständig kalibriert.Die ACS758-Serie ist ein bleifreies Produkt.Alle Stifte sind 100 % Nebel beschichtet und im Paket ist kein Blei enthalten.Eine große Anzahl an Leinenrahmen wird mit sauerstofffreien Löchern hergestellt.Der RC wird am Ausgang eingespritzt und mit dem Operationsverstärker ist eine Spannungsfolgerschaltung ausgestattet, um den Ausgang stabiler zu machen und besser an die Impedanz des AD-Kanals des Mikrocontrollers anzupassen.Wählen Sie gleichzeitig zwei Ausgänge (direkter Suchausgang und Spannungsverfolgungsausgang) für eine einfache Auswahl aus
Parameter
Arbeitsspannung: 3V-5V (MAN SV)
statische Ausgangsspannung: VCCi2
Arbeitsstrom: 135m2A (MAX)
Lagertemperaturbereich: -65 °C bis 165 °C
der maximale Ausgangsstrom (VIOUT-GND): 3mA
interne Bandbreite: 120 kHz
Modulgröße: 37 mm x 18 mm
Die Beziehung zwischen Spannungsausgang und Stromeingang
VOUT= VOUT (Q) +Vsensor x I
VOUT (Q) ist die statische Ausgangsspannung, also VCC/2, also kein Eingang, Eingangsspannung, Ausgangsspannung

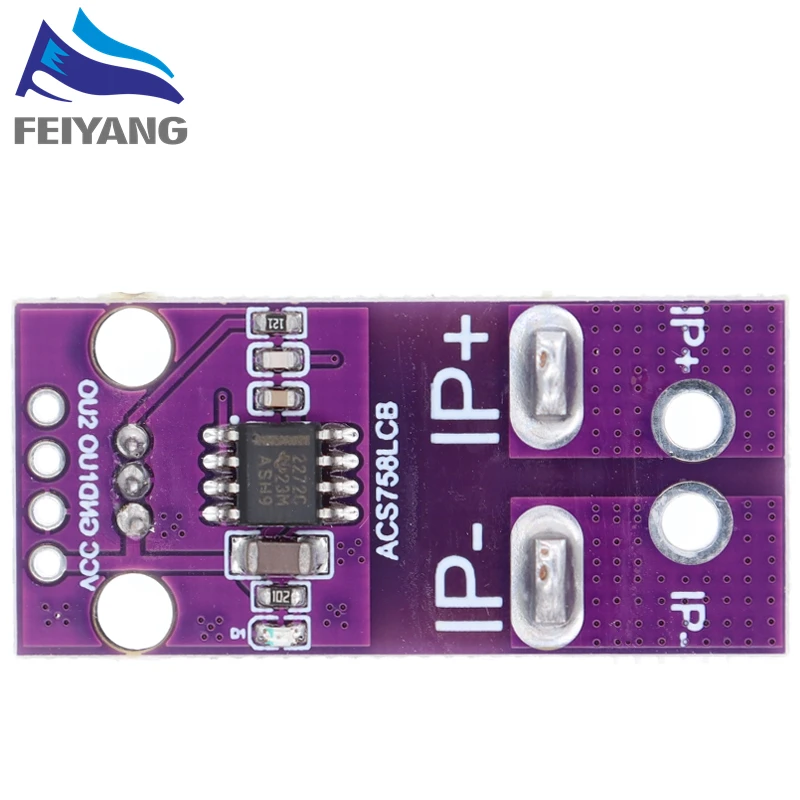

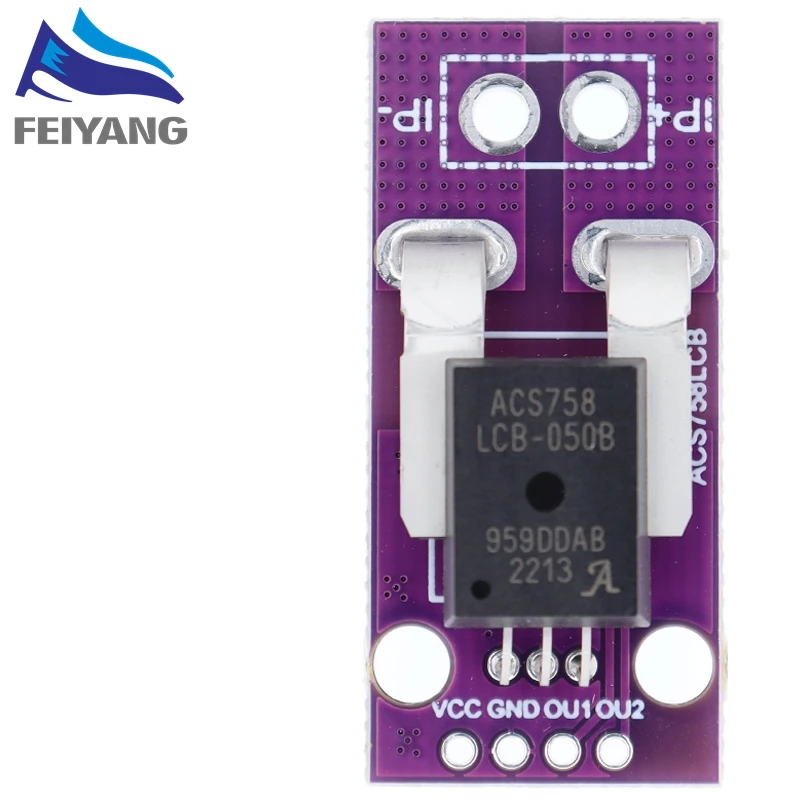

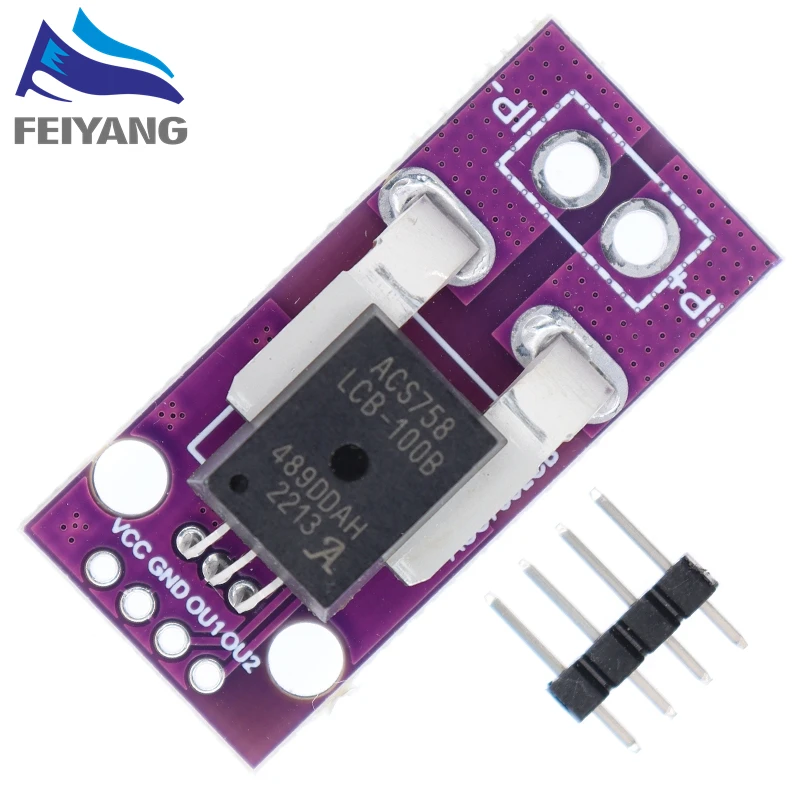

Produktdetails in Bildern

Produkteigenschaften

Markenname

SAMIORE ROBOT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

1

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

40+85

Anwendung

Computer

Paket

SMD
