Mcp4725 12bit i2c dac digital konverter modul digital zu analog eeprom entwicklungs karte für arduino 2,7 v-5,5 v

Produktbeschreibung

Der mcp4725 ist ein 12-Kanal gepufferter Spannungs ausgang dac mit nicht flüchtigem Speicher (eeprom) von. Der Benutzer kann das Register bit (2) und die dac-Eingabedaten (12) konfigurieren, die im nicht flüchtigen eeprom (14-Bit)-Speicher gespeichert sind. Indem die Konfiguration register bits eingestellt werden, kann dac als normaler Modus oder stroms pa render Abschalt modus konfiguriert werden. Das Gerät verwendet eine zweiadrige I2C-compatible serielle Schnitts telle und einen Spannungs bereich von 2,7 V bis 5,5 V Einzel versorgung.
Beschreibung: Sie wollten schon immer analoge Spannungen von einem Mikro controller ausgeben, der mcp4725 ist der dac, mit dem Sie es tun können, der CJMCU-MCP4725 ist ein i2c-gesteuerter Digital-Analog-Wandler (dac) ein dac erlaubt es dir!. Senden Sie ein analoges Signal, z. B. eine Sinus welle, von einer digitalen Quelle, z. B. der i2c-Schnittstelle auf dem Mikro controller. Digital-Analog-Wandler eignen sich hervorragend für die Tonerzeugung, Musik instrumente und viele andere kreative Projekte!

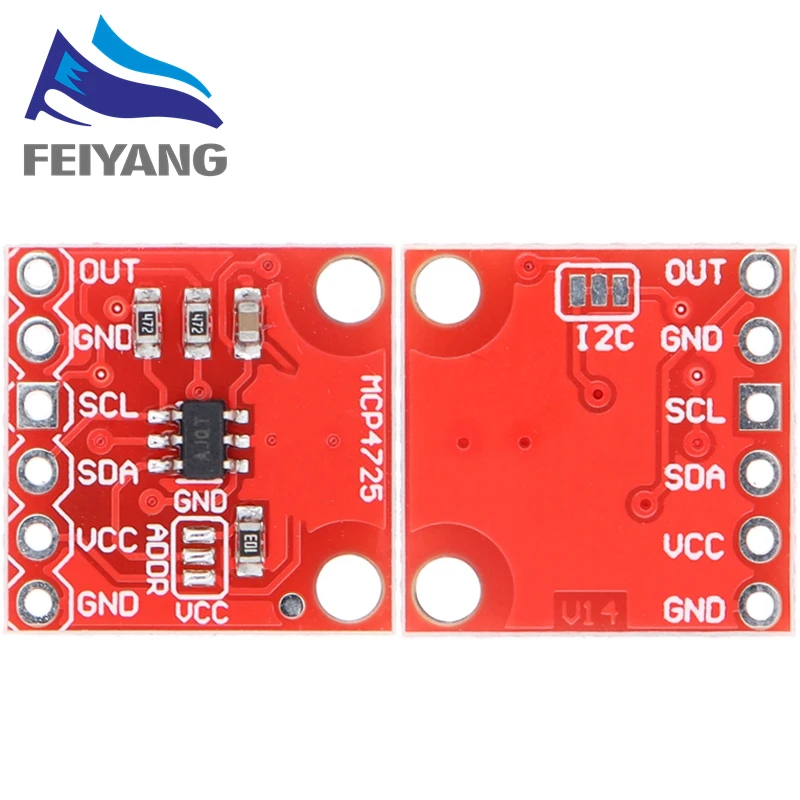

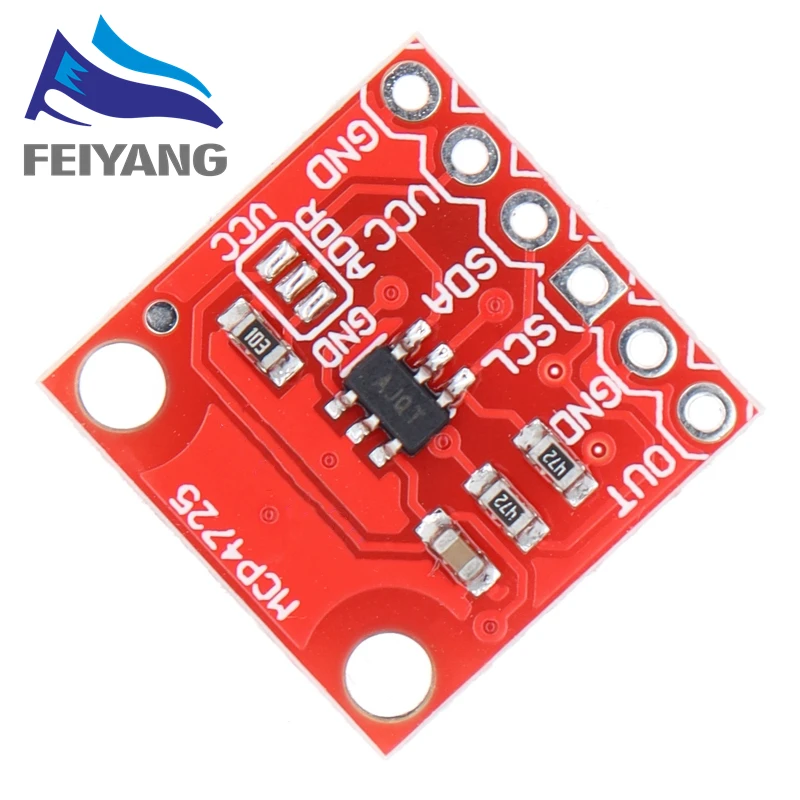

Diese Version des CJMCU-MCP4725 Breakout behebt einige Probleme mit dem Board, einschl ießlich der IC-Footprint, der i2c-Pinbelegung, ändert die gesamten Board-Abmessungen, um besser zu Ihren Projekten zu passen, und ein paar kleinere Verbesserungen. Diese Platine bricht jeden Pin aus, auf den Sie zugreifen müssen, und verwendet die mcp4725 einschl ießlich gnd und Signal-Out-Pins für den Anschluss an ein Oszilloskop oder ein anderes Gerät, das Sie an die Platine anschließen müssen. Auch an Bord sind scl, sda, vcc, und eine andere gnd für Ihre grundlegende i2c pinout. Zusätzlich, wenn Sie mehr als einen mcp4725 in einem Bus haben möchten, die Pull-up-Widerstände auf dieser Platine können deaktiviert werden. Überprüfen Sie einfach die Anschluss anleitung im Abschnitt Dokumente unten, um Anweisungen und Tipps dazu zu erhalten.
Eigenschaften
12-Bit-Auflösung
I2c Schnitts telle (Standard, schnell und High-Speed unterstützt)
Kleines Paket
2,7 V bis 5,5 V Versorgung
Interne eeprom zum Speichern von Einstellungen

Produkteigenschaften

Markenname

SAMIORE ROBOT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

1

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

40+85

Anwendung

Computer

Paket

SMD
