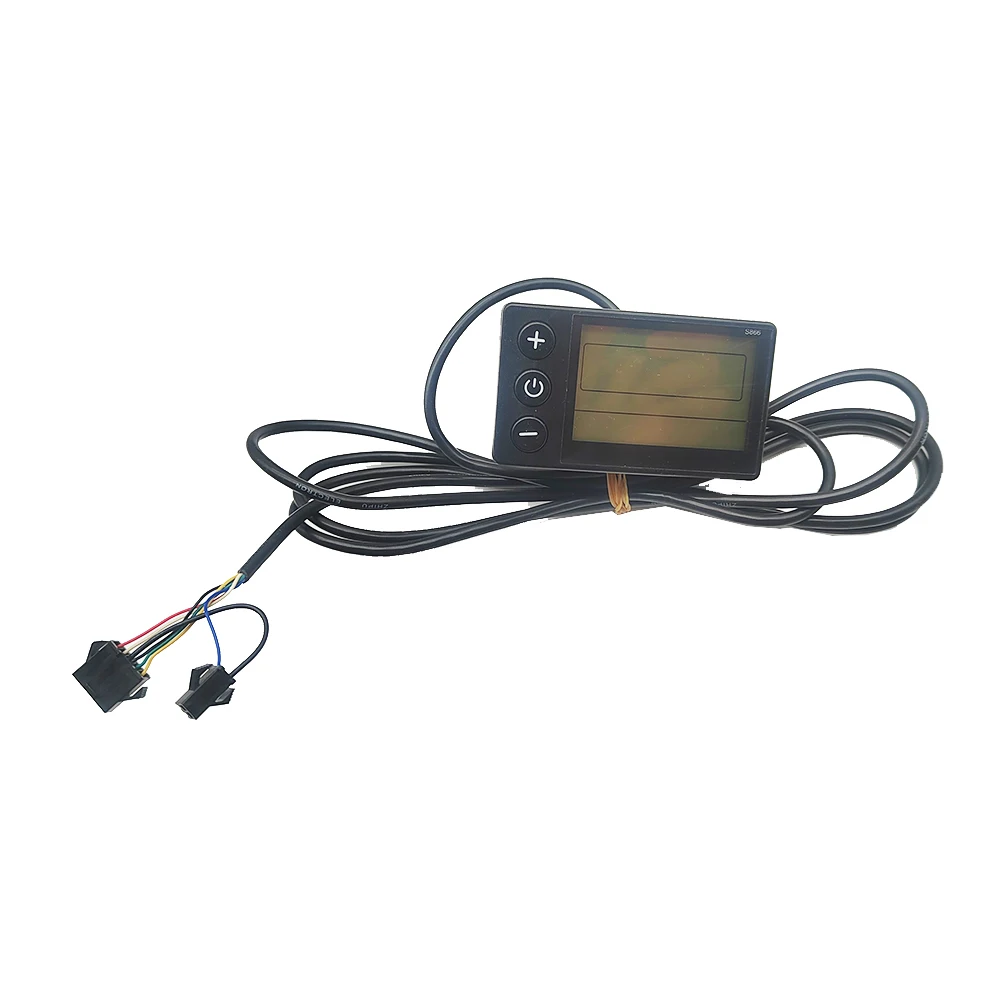

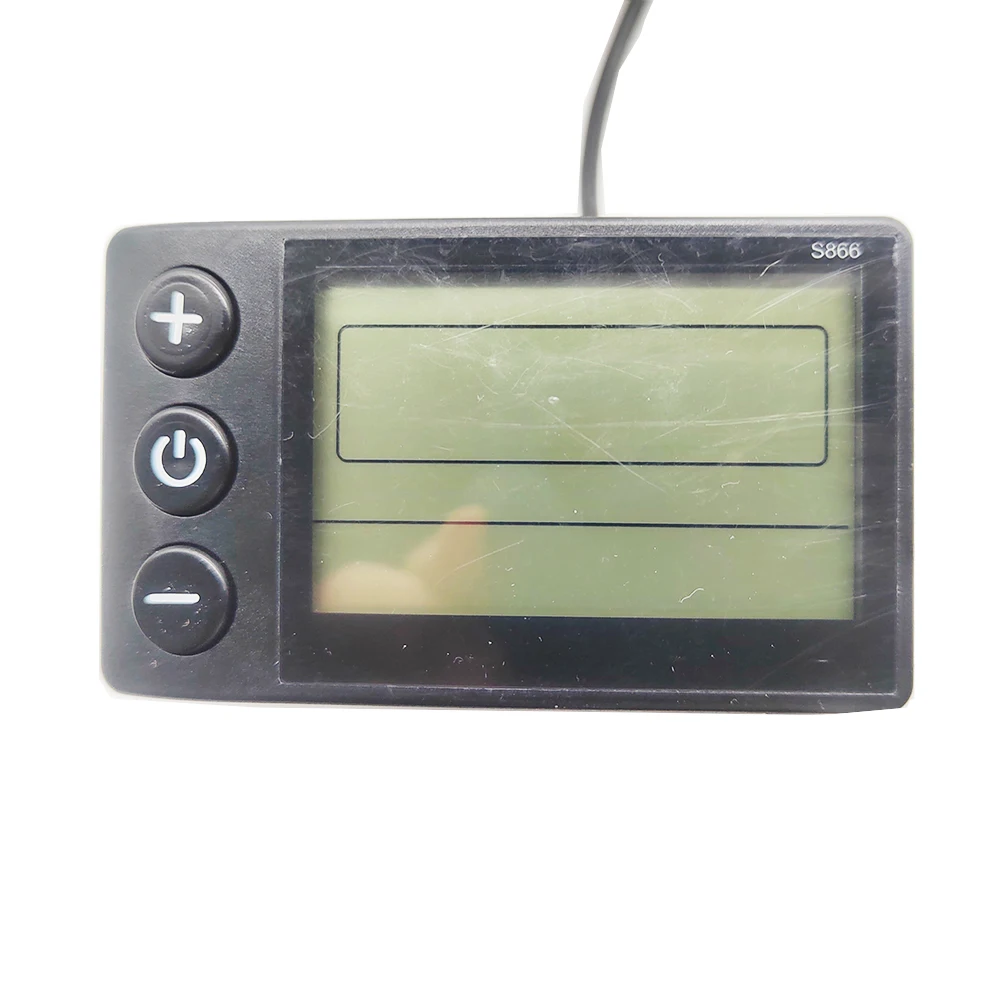

24V 36V 48V 350W 250W MAX20A E-Bike/Elektroroller Bürstenloser Controller S866 LCD-Display für Elektrofahrrad

Produktbeschreibung

Hinweis: Wenn das Hall-Kabel nicht angeschlossen ist, wird E-07 angezeigt, was bedeutet, dass der Controller und das Display defekt sind. Der Controller-Hall-Sensor besteht aus 6 Kabeln, bitte verbinden Sie diese farblich korrekt.
24/36V/48V 250-350W 10A-20A bürstenloser Controller Funktion
1. Scheinwerferhupe
2.E-ABS-Bremse
3. Niederdruckbremse
4.PAS
5. Batterie
6.LCD
7. Elektrisches Türschloss
8. selbstlernende Linie
9. Saal
10. Phasenleitung
11. Gashebel
Wie verbindet man sich?
1. Schließen Sie die Phasenleitung an (Farbe zu Farbe).
2. Schließen Sie die Batterieleitung an (rotes Kabel: Batterie +, schwarzes Kabel: Batterie -).
3. Schließen Sie die Gasleitung des Controllers an (Farbe an Farbe) und schließen Sie das elektrische Türschloss an.
(Wenn Ihr Gaspedal keine elektrische Türverriegelung hat, kann die Steuerung der elektrischen Türverriegelung kurzgeschlossen werden.)
4. Schließen Sie die Hall-Leitung an (wenn der Motor keine Hall-Leitung hat, ist kein Anschluss erforderlich).
5. Durch das Verbinden der beiden selbstlernenden Linien bewegt sich das Rad vorwärts oder rückwärts.

Produktdetails in Bildern

Produkteigenschaften

voltage

24V/36V/48V

rated power

250-350W

use

electric bike e-scooter

Markenname

NONE

Ursprung

CN (Herkunft)

Typ

Steuerung

Hochbetriebenes Chemikalienunternehmen

Keine

Choice

yes

semi_Choice

yes
