Debugger Hochspannung isolation modul Unterstützung Jlink/Stlink/Daplink Unterstützung SWD und serielle Isolation

Produktbeschreibung

Das EKDI-01 Debugger Isolation Board enthält zwei Modelle
�� EKDI-010: ohne isolierte Strom versorgung
�� EKDI-013: mit 3,3 V isolierter Strom versorgung
Einführung
EKDI-01 Isolation platine unterstützt die Swd-und One-Way-Serial-Port-Isolation, die effektive Isolation spannung beträgt bis zu 3000Vrms und realisiert eine vollständige elektrische Isolation zwischen Debugger und Target-Board. Diese Isolation platine nimmt Hochleistungs-Digital isolation chip programm an und integriert 1w Energie unabhängige Isolation strom versorgung (mit Isolation strom versorgungs modell).
Strom versorgung
Der EKDI-010 kommt nicht mit einer isolierten Strom versorgung, die Debuggers eite und die Ziels eite werden unabhängig voneinander mit Strom versorgt.
Das EKDI-013 hat eine Eingangs spannung von 3,3 V am Debugger-Terminal, und die Strom versorgung kann nach der Isolation 3,3 V vom Ziel anschluss ausgeben, um die Ziel platine mit Strom zu versorgen.

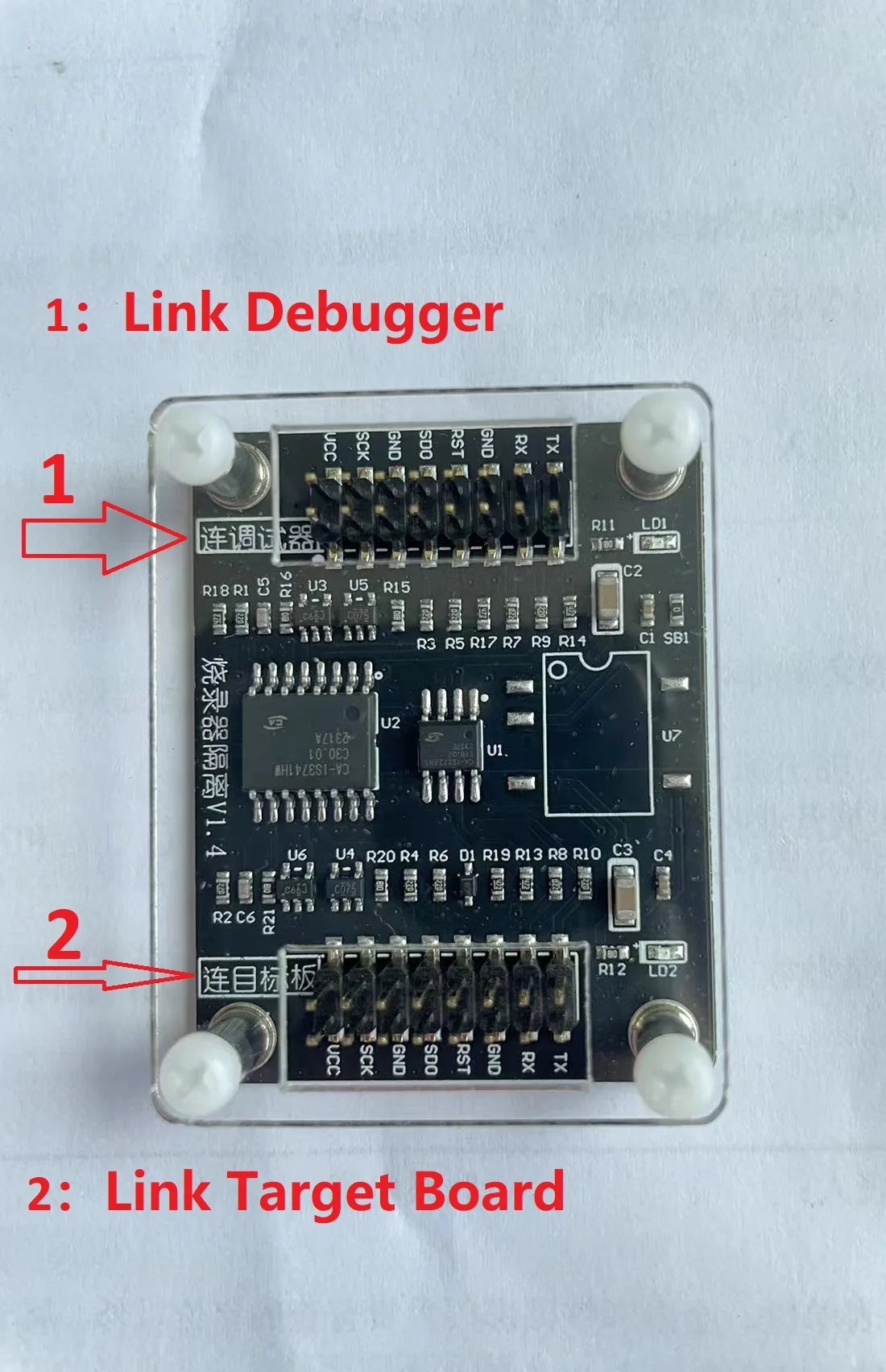

Hinweis: doppelte Reihen von Reihen von Stiften für häufiges Einsetzen und Anschluss von stabileren und bequemen Verdrahtung, oben und unten ist verbunden.

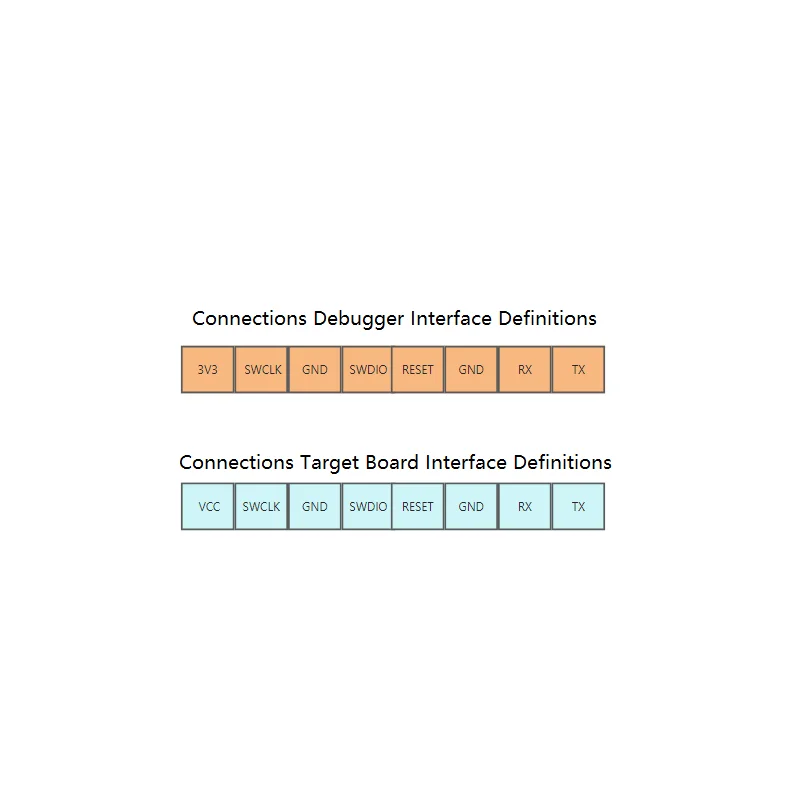

Schnitts telle definition in der Isolation platine Siebdruck hat auch einen Standard, die swd-Schnitts telle in Übereinstimmung mit dem obigen Debugger an die Debugger-Seite anges ch lossen, die Platine, die debuggt, das heißt, die Ziel platine, die mit der Ziels eite verbunden ist, kann sein.

Produktdetails in Bildern

Produkteigenschaften

Markenname

W

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
