WeAct STM32G474CEU6 STM32G474 STM32G4 STM32 Kernplatine Demo Board

Produktbeschreibung

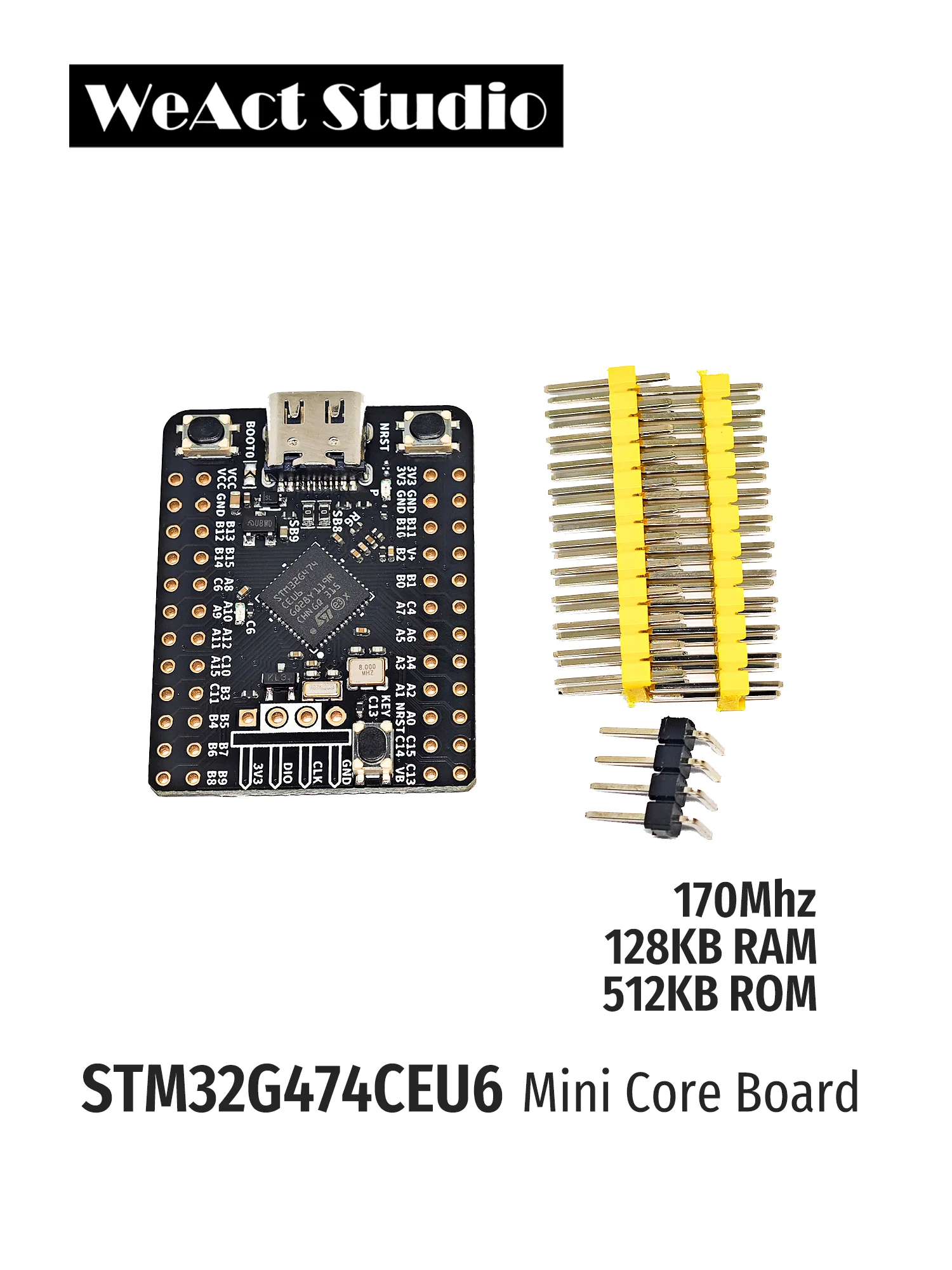

STM32G474CEU6 Kernplatine
Mainstream Arm Cortex-M4 MCU 170 MHz mit 512 Kbytes Flash-Speicher, Mathematikbeschleuniger, HR-Timer, Integration mit hohem Analogpegel.
Mainstream Arm Cortex-M4 MCU 170 MHz mit 512 Kbytes Flash-Speicher, Mathematikbeschleuniger, HR-Timer, Integration mit hohem Analogpegel
Schaltplan
Beschreibung
Die STM32G474CE-Geräte basieren auf dem Hochleistungsarm® Kortex®-M4 32-Bit-RISC-Kern.Sie arbeiten mit einer Frequenz von bis zu 170 MHz.
Der Cortex-M4-Kern verfügt über eine einpräzise Schwebepunkt-Einheit (FPU), die alle Arm-Einzelpräzisions-Datenverarbeitungsanweisungen und alle Datentypen unterstützt.Es implementiert außerdem einen vollständigen Satz DSP-Anweisungen (digitaler Signalverarbeitung) und eine Speicherschutzeinheit (MPU), die die Sicherheit der Anwendung erhöht.
Diese Geräte verfügen über Hochgeschwindigkeits-Erinnerungen (bis zu 512 Kbytes Flash-Speicher und 128 Kbytes SRAM), einen flexiblen externen Speichercontroller (FSMC) für statische Speicher (für Geräte mit Paketen mit 100 Pins und mehr), einen Quad-SPI Flash-Speicheroberfläche und eine umfangreiche Palette verbesserter I/Os und Peripheriegeräte, die an zwei APB-Bussen, zwei AHB-Bussen und eine 32-B
Die Geräte verfügen außerdem über mehrere Schutzmechanismen für eingebetteten Flash-Speicher und SRAM: Ausleseschutz, Schreibschutz, sicherer Speicherbereich und proprietärer Code-Auslesungsschutz.
Die Geräte sind peripheriegeräte eingebettet, die eine Beschleunigung der mathematischen/arithmetischen Funktionen ermöglichen (CORDIC für trigonometrische Funktionen und FMAC-Einheit für Filterfunktionen).
Sie bieten fünf schnelle 12-Bit-ADCs (4 Msps), sieben Komparatoren, sechs Operationsverstärker, sieben DAC-Kanäle (3 externen und 4 internen), einen internen Spannungsreferenzpuffer, einen RTC mit geringem Stromverbrauch und zwei allgemeinen 32-Bit-Timer, drei 16-Bit-PWM-Timer speziell für die Motorsteuerung, sieben 16-Bit-Timer für allgemeine Zwecke und einen 16-Bit-Timer
Sie verfügen außerdem über standardmäßige und fortschrittliche Kommunikationsschnittstellen wie
Vier I2Cs
Vier SPIs multiplexiert mit zwei Halbduplex-I2Ss
Drei USARTs, zwei UARTs und ein UART mit geringem Stromverbrauch.
Drei FDCANs
Ein SAI
USB-Gerät
UCPD

Produktdetails in Bildern

Produkteigenschaften

Markenname

WeAct Studio

Batterie im Lieferumfang enthalten

no

Typische Anwendungsbereiche

Bildung und Lernen

Hochbetriebenes Chemikalienunternehmen

Keine

Modellnummer

STM32G474CEU6 Core Board

Ursprung

CN (Herkunft)
