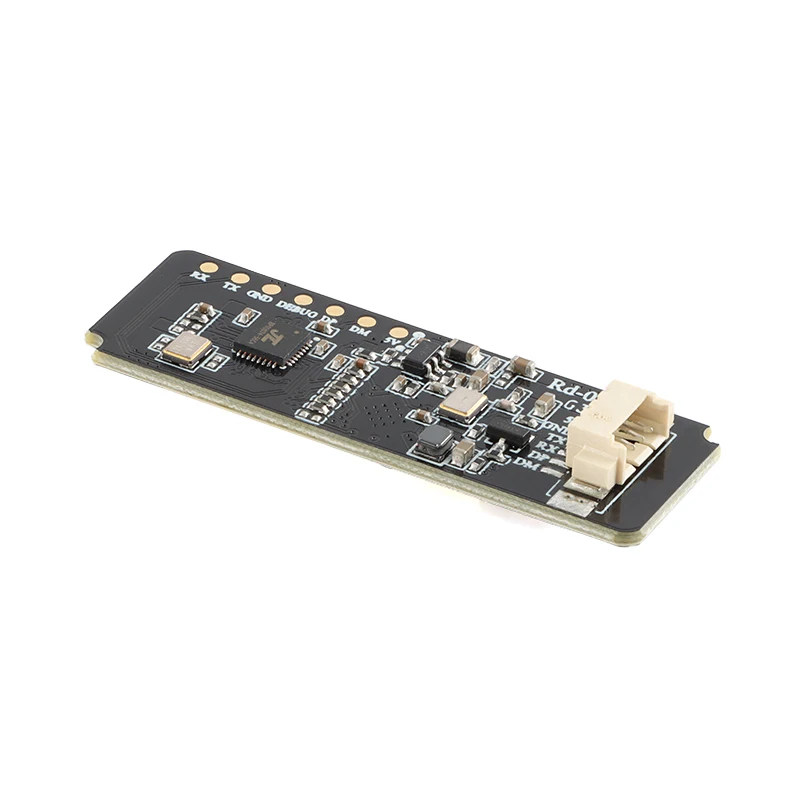

Rd-03D 24G Multi-Target Human Motion Traject Lokalisierung und Tracking Radar Modul On-Board PCB Antenne

Produktbeschreibung

Rd-03D ist ein Radarmodul, das mit dem S5KM312CL-Chip von Silicon Microelectronics ausgestattet ist.S5KM312CL ist ein integrierter Mikrocontroller-Millimeterwellensensor-SoC, der auf FMCW-Radar-Transceiver-Technologie basiert.Es arbeitet im 24-GHz-K-Band mit einer maximalen Sweep-Bandbreite von 0,25 GHz.Dieses Modul nutzt die FMCW-Wellenform und die proprietäre fortschrittliche Signalverarbeitungstechnologie des S5-Chips, kombiniert mit der proprietären Radarsignalverarbeitung des MCU und einem integrierten intelligenten Positionierungs- und Verfolgungsalgorithmus, um mehrere Ziele in einem bestimmten Bereich zu erkennen und die Ergebnisse in Echtzeit zu melden.Benutzer können schnell entsprechende Targeting-Tracking-Produkte entwickeln.
Das Rd-03D-Modul erkennt präzise die Bewegung des menschlichen Körpers und der Umgebung.Es ist mit einem intelligenten Algorithmus ausgestattet, um die Erkennung und Verfolgung von Bewegungsbahnen zu ermöglichen, und kann die Geschwindigkeit und Entfernung von Zielen in dem Bereich messen.Die Erkennungsgeschwindigkeit ist höher und der Stromverbrauch ist geringer.Das Modul kann schnell konfiguriert werden und eignet sich für verschiedene Werbeeinrichtungen.Es kann den menschlichen Körper in Bewegung, bei Mikrobewegungen und in Stillstand intelligent unterscheiden und den Schalter der Ausrüstung steuern.Dieses Modul weist eine gute Beständigkeit gegen externe Störungen auf und wird nicht durch drahtlose Signale wie WIFI beeinflusst.
Modell
Rd-03D
Paket
Standard 1*4P-1,25mm Buchsenstecker
Größe
15,0*44,0(±0,2)mm
Antenne
Integrierte Leiterplattenantenne
Frequenz
24G ~24,25GHz
Arbeitstemperatur
40℃ ~ 85℃
Lagertemperatur
40℃ ~ 125℃, < 90% relative Luftfeuchtigkeit
Stromversorgung
Spannungsunterstützung 5V, Versorgungsstrom ≥200mA
Schnittstelle UART
UART-Rate Standard 256000 bps

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Benutzen

andere

Smart-Home-Plattform

andere

Modellnummer

Rd-03D

Tracking Radar Module

24GHz 24G High-Precision Human Positioning Tracking

Rd-03D 24G Multi-target Human Motion Trajectory

Positioning Localization Tracking Radar Sensor Module PCB Antenna

Positioning Localization Tracking Radar Sensor Module PCB Antenna

FMCW radar sensor

Applicable scenario

Smart home, smart bathroom, smart lighting, smart business

supply current

��200mA
