CH395 TCP/IP-Netzwerkprotokoll-Stack-Entwicklungsboard unterstützt 8 Sockets, SPI/8-Bit-Parallel-/asynchrone serielle Schnittstelle

Produktbeschreibung

Ch395 ist ein Ethernet-Protokoll-Stack-Management-Chip für die Ethernet-Kommunikation im Mikro controller system. ch395 chip kommt mit 10/100m ethernet medien transports chicht (mac) und physikalische schicht (phy), die ist voll kompatibel mit ieee802.310/100m protokollen, und hat eingebaute pppoe, ip, dhcp, arp, icmp, igmp, udp, TCP und andere Ethernet-Protokoll-Stack-Firmware. Mcu-Systeme können leicht über das Netzwerk über den ch395-Chip kommunizieren, der drei Kommunikation schnitts tellen unterstützt: 8-Bit-Parallelport, SPI-Schnitts telle oder asynchrone serielle Schnitts telle, und Controller wie mcus/dsps/mcus/mpus können den ch395-Chip steuern, um über das Ethernet über eine der oben genannten Kommunikation schnitts tellen zu kommunizieren.

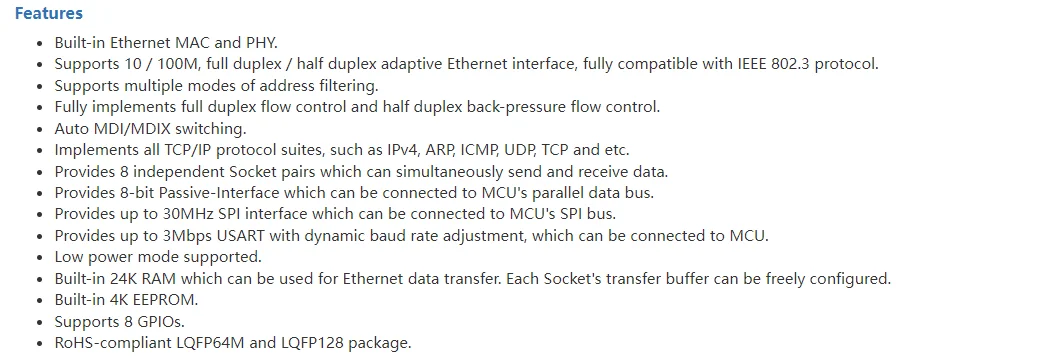

Interne Ethernet-Medien transports chicht (mac) und physikalische Schicht (phy)
Unterstützt 10/100m, voll duplex/halb duplex adaptiv, kompatibel mit 802,3 Protokoll, voll kompatibel mit 802,3 x Voll duplex fluss regelung und Halb duplex rückdruck fluss regelung.
Unterstützt mehrere Modi der Adress filterung
Unterstützt automatische mdi/mdix-Line-Konvertierung.
Eingebauter tcp/ip-Protokoll cluster, unterstützt ipv4, dhcp, arp, icmp, igmp, udp, tcp-Protokolle, eingebautes pppoe-Protokoll (nur ch395q), unterstützt pap und chap Authentifizierung.
Bietet 8 unabhängige Socket-Paare, um Daten gleichzeitig zu senden und zu empfangen, bietet eine passive 8-Bit-Hochgeschwindigkeits-Parallelschnittstelle (nur ch395l), unterstützt parallelen Datenbus, der mit dem Mikro controller verbunden ist
Bietet SPI-Gerätes chnitt stelle mit einer Geschwindigkeit von bis zu 30MHz, asynchrone serielle Schnitts telle mit einer Geschwindigkeit von bis zu 3 MBit/s und unterstützt die dynamische Anpassung der Kommunikation baudrate.
Eingebauter 24k RAM, kann für das Senden und Empfangen von Ethernet-Daten verwendet werden. Jeder Socket, der Puffer sendet und empfängt, kann frei konfiguriert werden.
Jeder Sockel Transceiver Puffer kann frei konfiguriert werden, eingebaute 4kbeeprom
Unterstützung 8-Kanal gpio

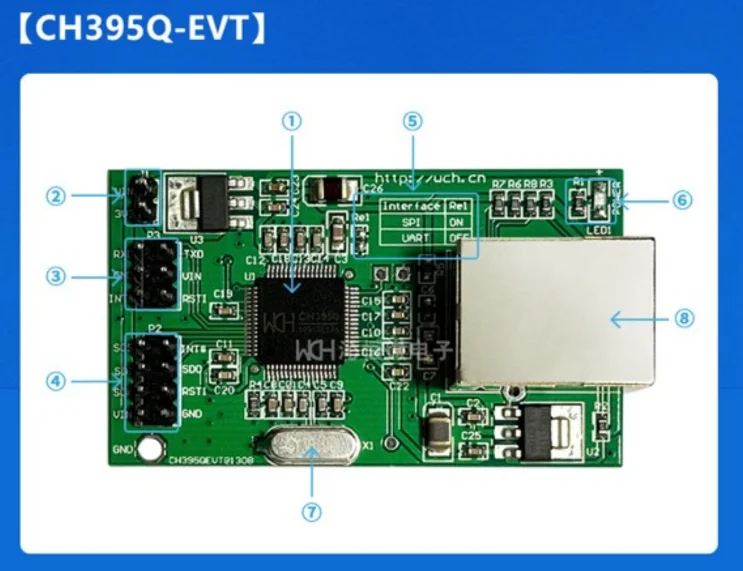

1: mcu --- ch395l/q
2: Netzteil auswahl Pin --- Vin Netzteil auswahl 3,3 V oder 5V
3: uart --- serielle Kommunikation schnitts telle
4: spi --- spi kommunikation schnitts telle
5: rel --- Modus Auswahl Pin
6:LED ---- Leistungs anzeige
7: hse ---- externer Stift oszillator
8: rj45 --- netzwerk port (ch395l einschl ießlich netzwerk transformator)
9: Para-8-Bit-Parallelport-Kommunikationsschnittstelle

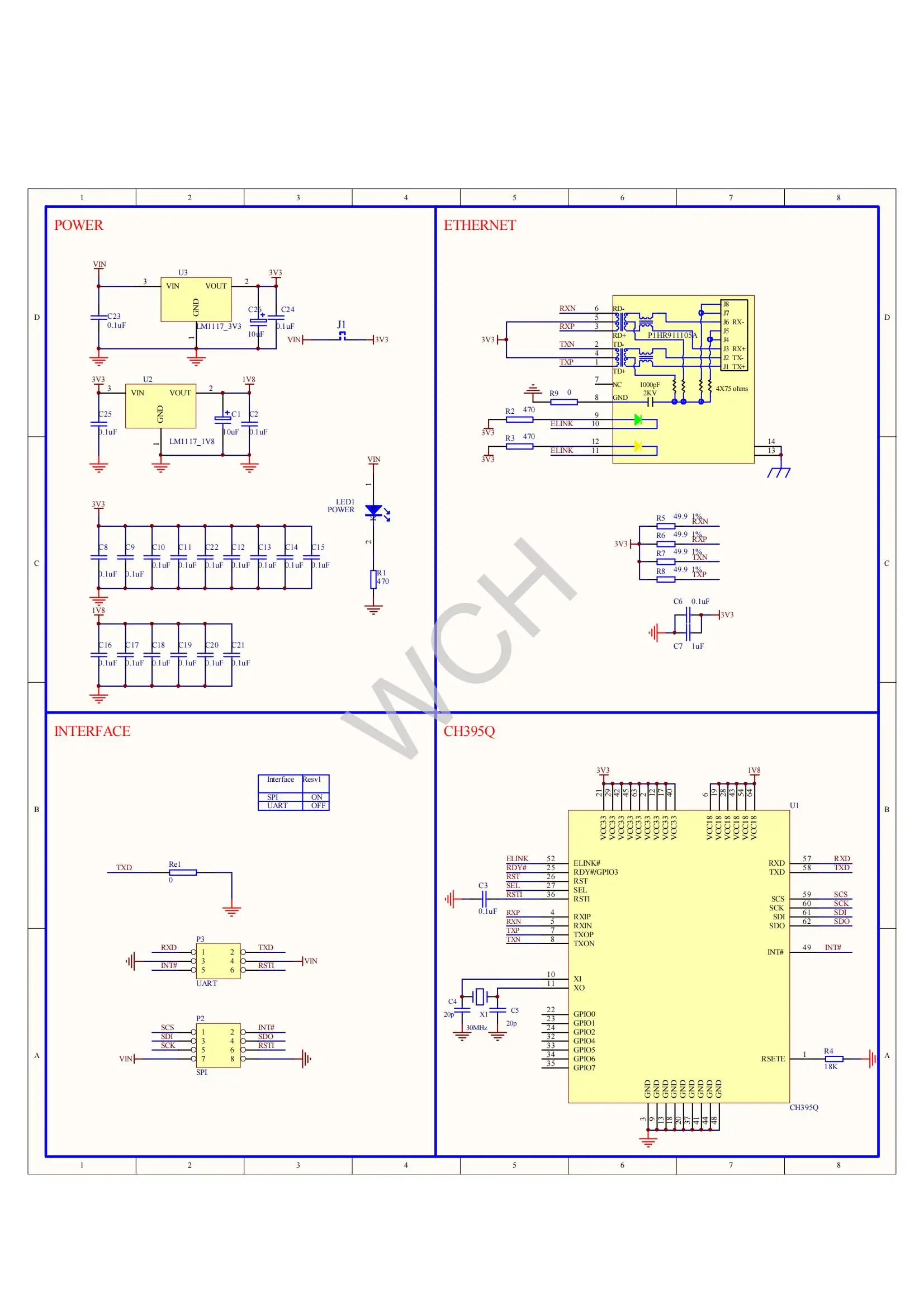

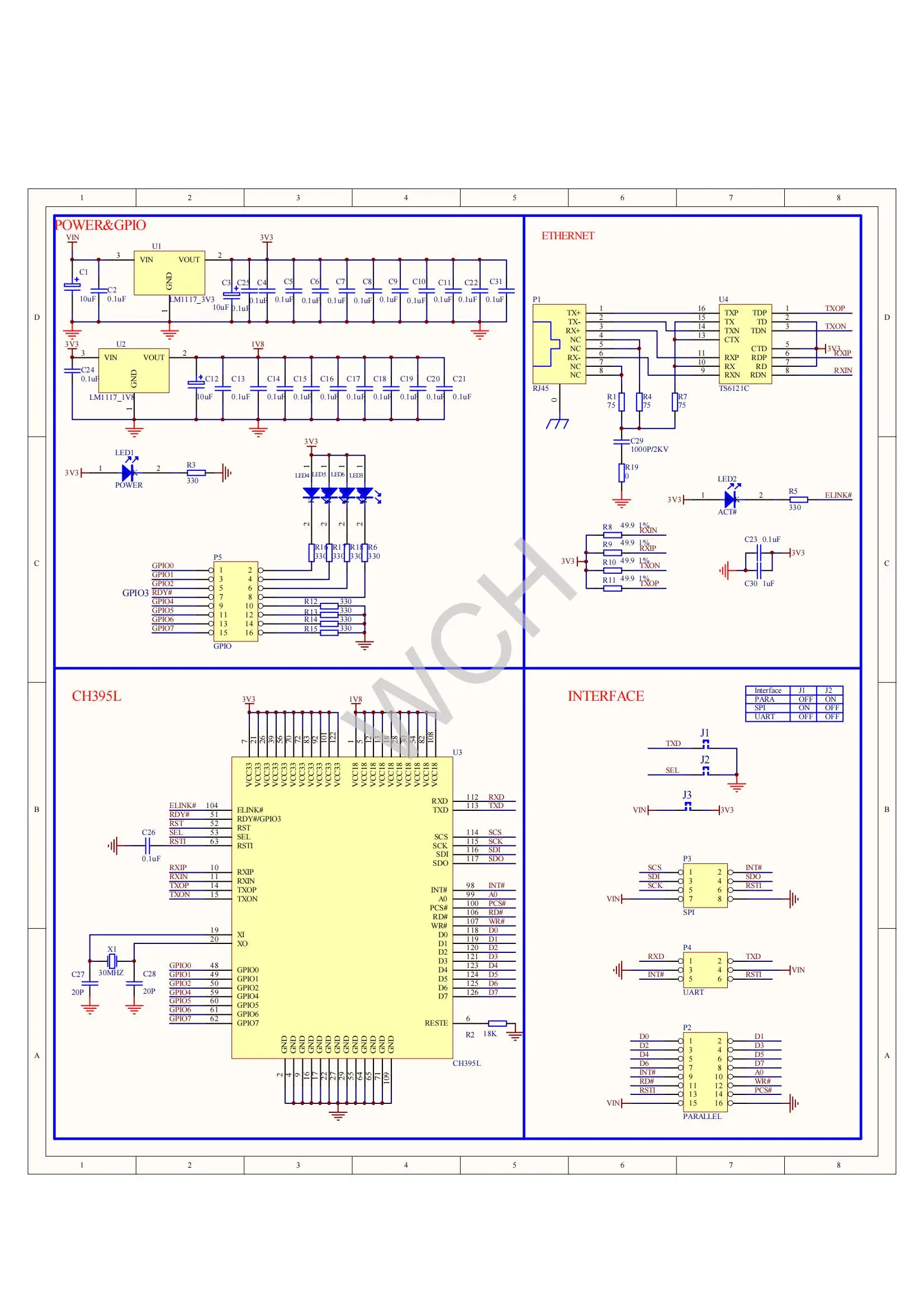

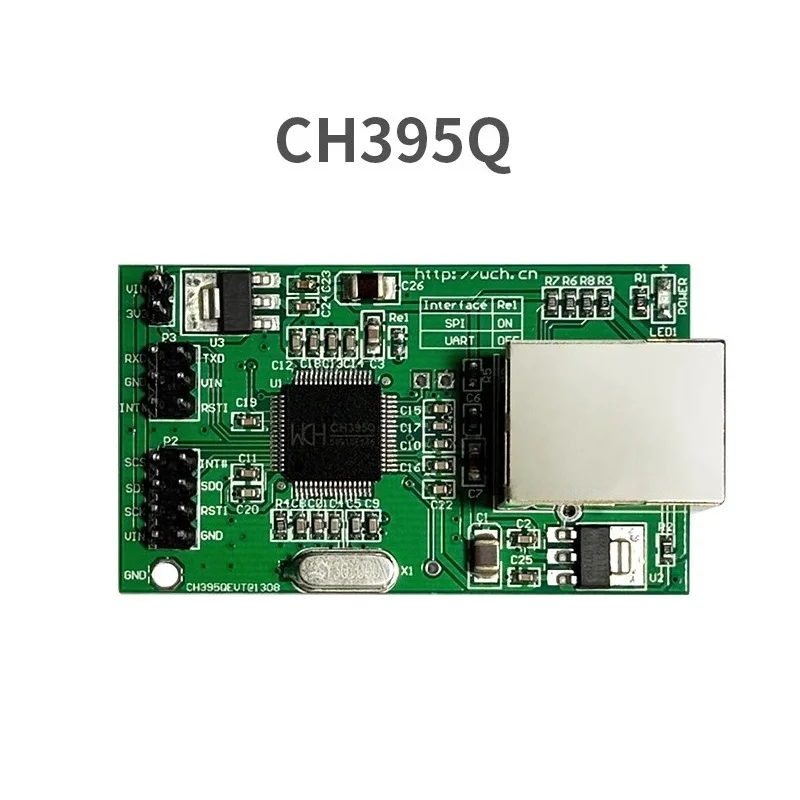

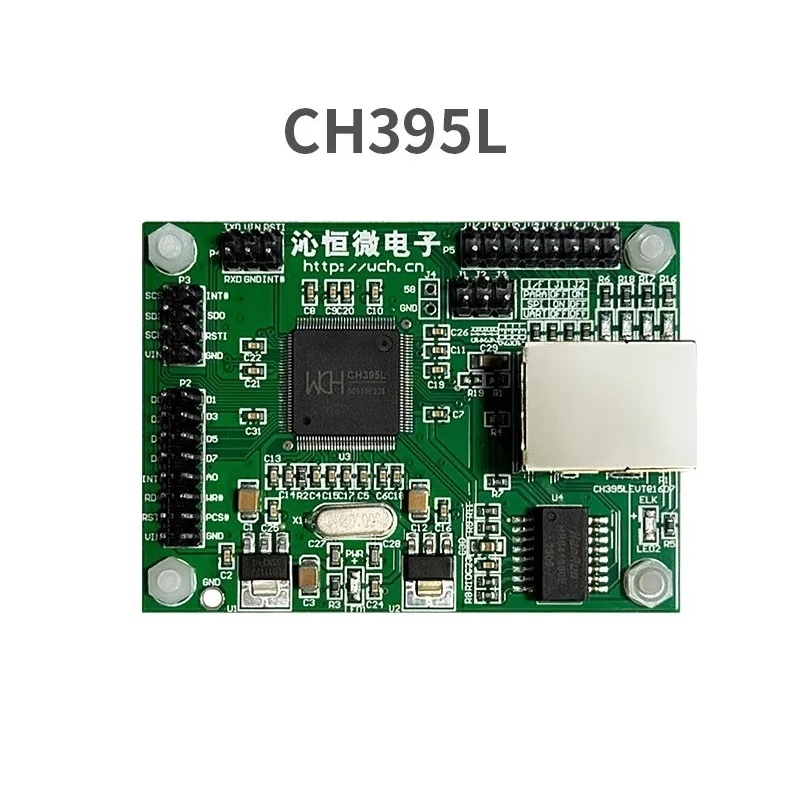

Produktdetails in Bildern

Produkteigenschaften

Markenname

W

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
