CH348 Entwicklungsboard CH348Q CH348L USB auf 8-Kanal-Hochgeschwindigkeits-Seriell-UART-Evaluierungsboard

Produktbeschreibung

Treiber und Werkzeuge
Einführung
CH348 ist ein Hochgeschwindigkeits-USB-Bus-Konverter-Chip, der USB in Oktal serielle Ports UART0/1/2/3/4/5/6/7 umwandelt und zur Erweiterung serieller Ports für den Computer oder zur Aktualisierung direkt von einem normalen seriellen Gerät oder einer MCU zum USB-Bus verwendet wird.
Features
480 Mbit/s Hochgeschwindigkeits-USB-Geräteschnittstelle, Peripheriekomponenten benötigen lediglich Quarzoszillatoren und Kondensatoren.
Integrierte Firmware, Emulierung der Standard-UART-Schnittstelle, zur Aufrüstung des ursprünglichen seriellen Peripheriegeräts oder zur Erweiterung zusätzlicher UART über USB.
Originale serielle Anwendungen sind vollständig kompatibel, ohne dass es in Windows-Betriebssystemen zu Änderungen kommt.
Hardware-Vollduplex-UART-Schnittstelle, integrierter unabhängiger Sende-Empfangspuffer, unterstützt die Kommunikationsbaudrate von 1200 Bit/s bis 6 Mbit/s.
UART unterstützt 8 Datenbits, unterstützt ungerade, gerade und keine Parität und unterstützt 1 oder 2 Stoppbits.
Integriert das 2048-Byte-RX-FIFO und 1024-Byte-TX-FIFO für jeden UART.
Unterstützt gängige MODEM-Signale RTS, DTR, DCD, RI, DSR und CTS.
Unterstützt die automatische Flusskontrolle von CTS- und RTS-Hardware.
Unterstützt Halbduplex, bietet Sendestatus TNOW, wird zur Steuerung RS485 zur Sende-Empfangsschalter verwendet.

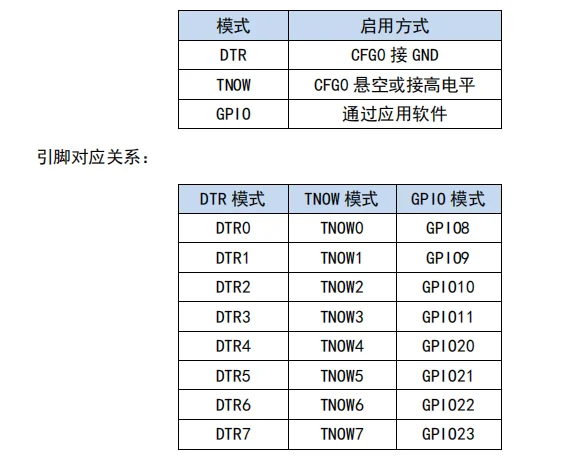

Unterstützt bis zu 48-Kanal-GPIO-Eingangs- und Ausgangsfunktion.
Unterstützt die RS232/RS485/RS422-Schnittstelle über einen externen Spannungsumwandlungschip.
UART I/O des CH348L-Netzteils unabhängig voneinander, unterstützt 3,3 V, 2,5 V, 1,8 V Versorgungsspannungen.
Integriertes EEPROM zur Konfiguration des Chips von VID, PID, maximalem Stromwert, Verkäufer- und Produktinformationsstrings usw.
Unterstützt nur 3,3-V-Stromversorgung.
RoHS-konformes bleifreies Paket LQFP48 und LQFP100.
Pakete

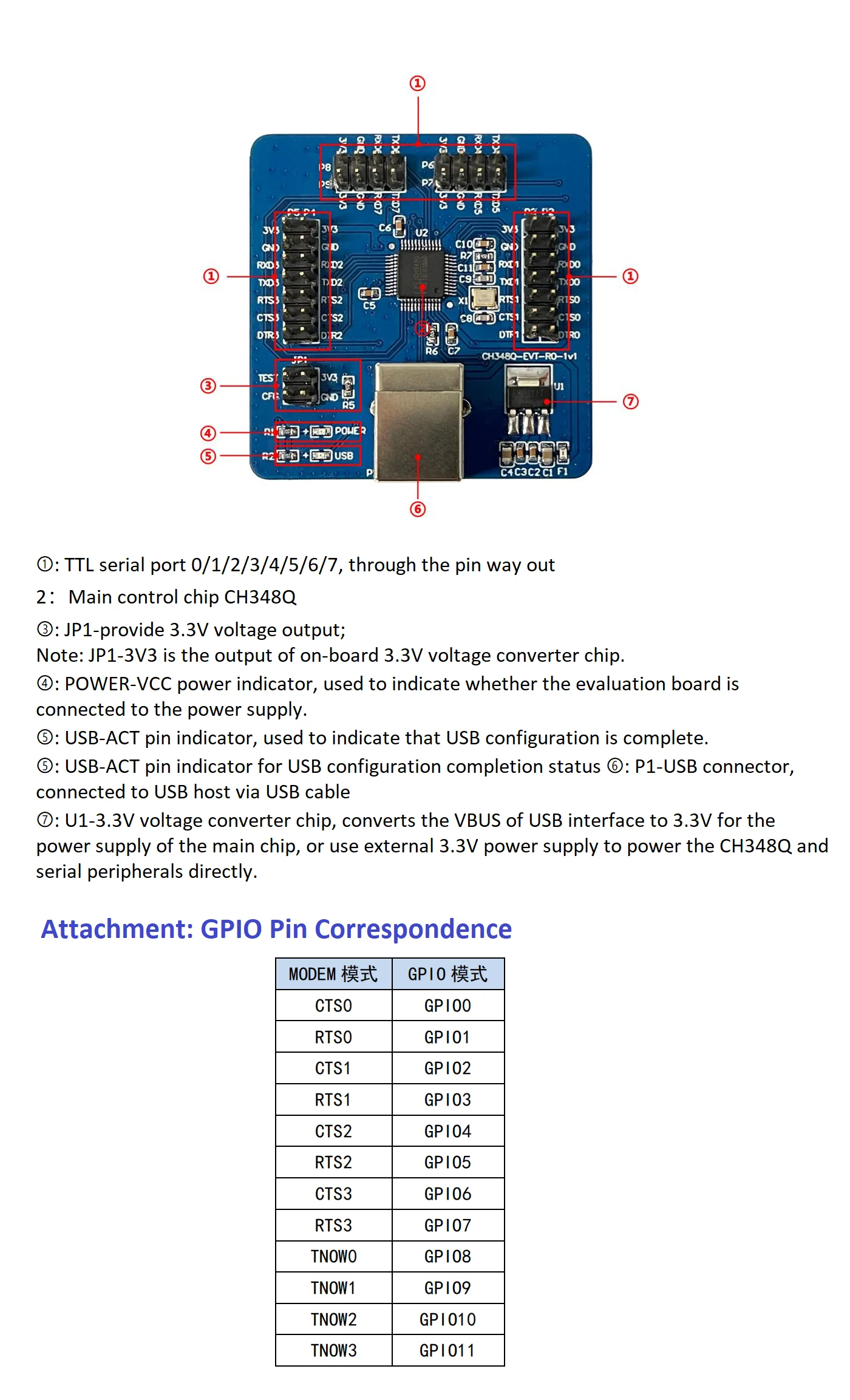

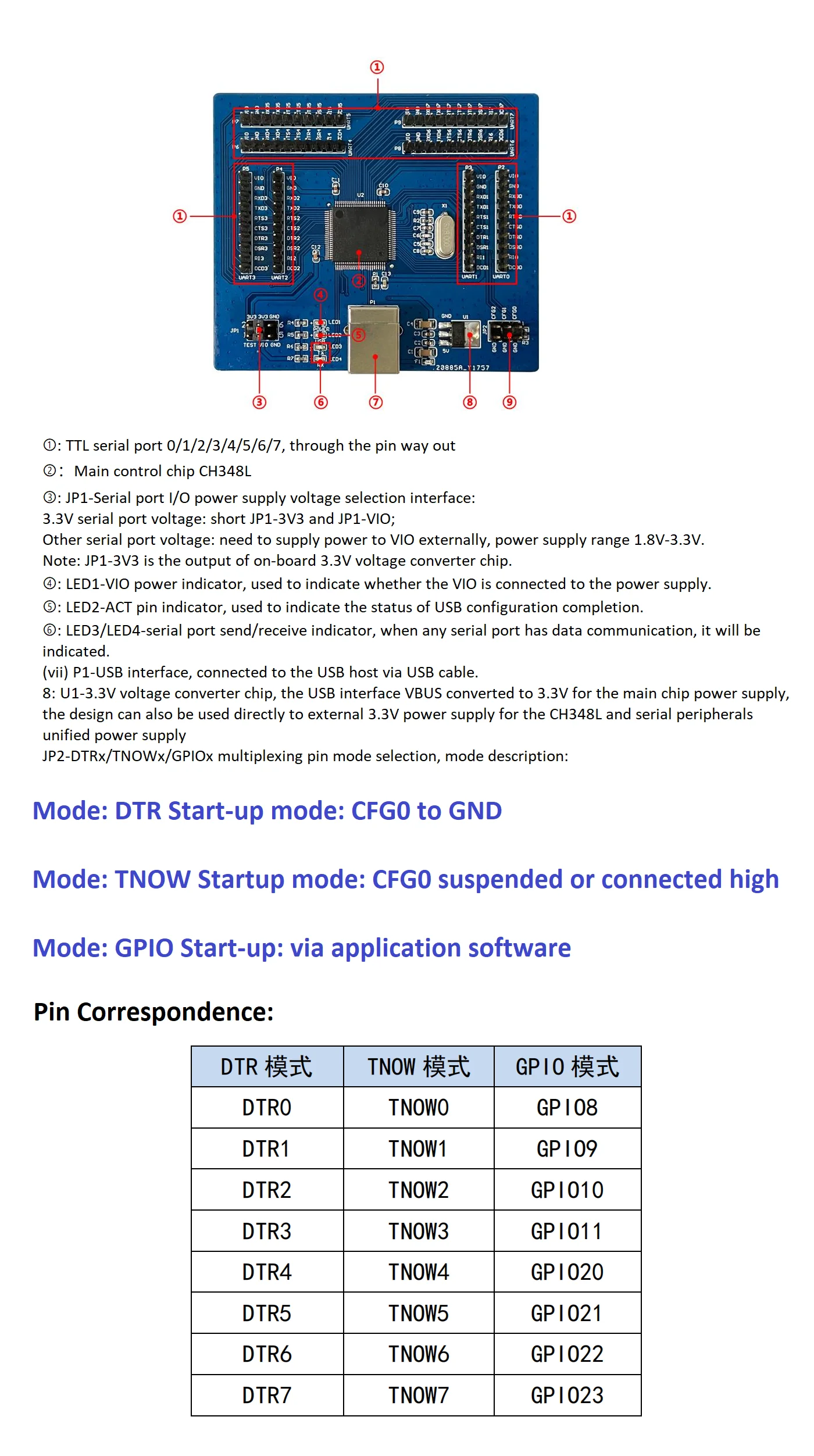

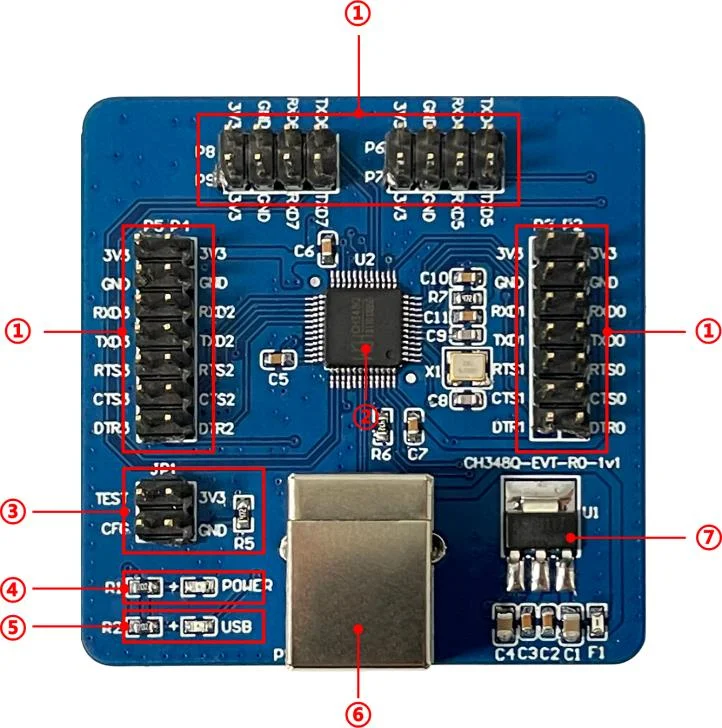

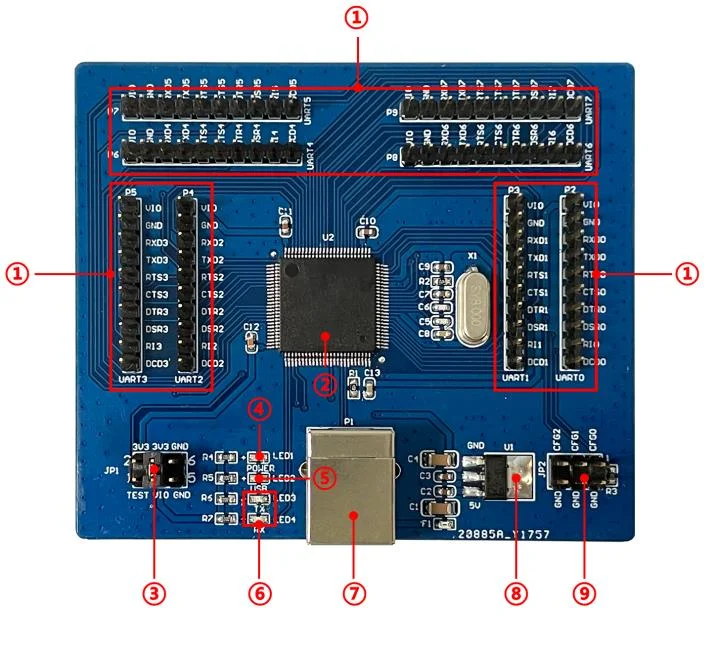

Produktdetails in Bildern

Produkteigenschaften

Markenname

W

Modellnummer

CH348L9T-EVT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Choice

yes

semi_Choice

yes
